汽车前照灯透镜光源总成结构设计

　　这套前照灯结构方案围绕乘用车前脸照明总成的实际装车需求展开，建模过程中优先把灯腔内部的光源排布、透镜固定、饰圈配合以及灯罩边界作为核心约束来处理，而非单纯追求外观渲染效果。从整车装配逻辑来看，前照灯并非独立外露件，它需要嵌入翼子板、前保险杠蒙皮与引擎盖前缘共同围成的灯体安装腔，后侧通过三点或四点安装支脚与车身前端的灯架钣金对接，支脚位置通常预留长圆孔或橡胶衬套，用来吸收整车焊接公差以及行驶过程中产生的微小振动位移，避免灯壳受硬约束出现应力开裂。

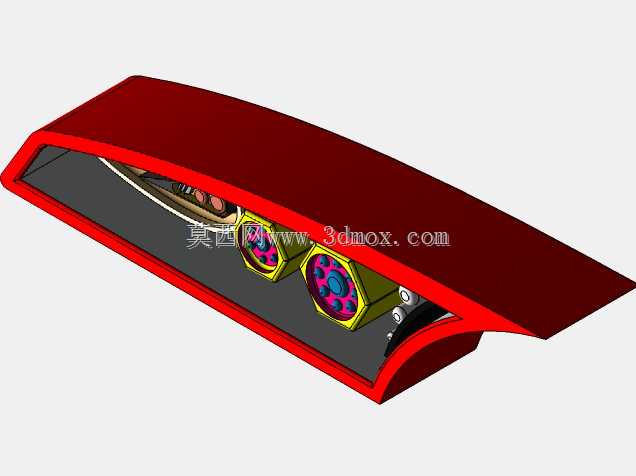

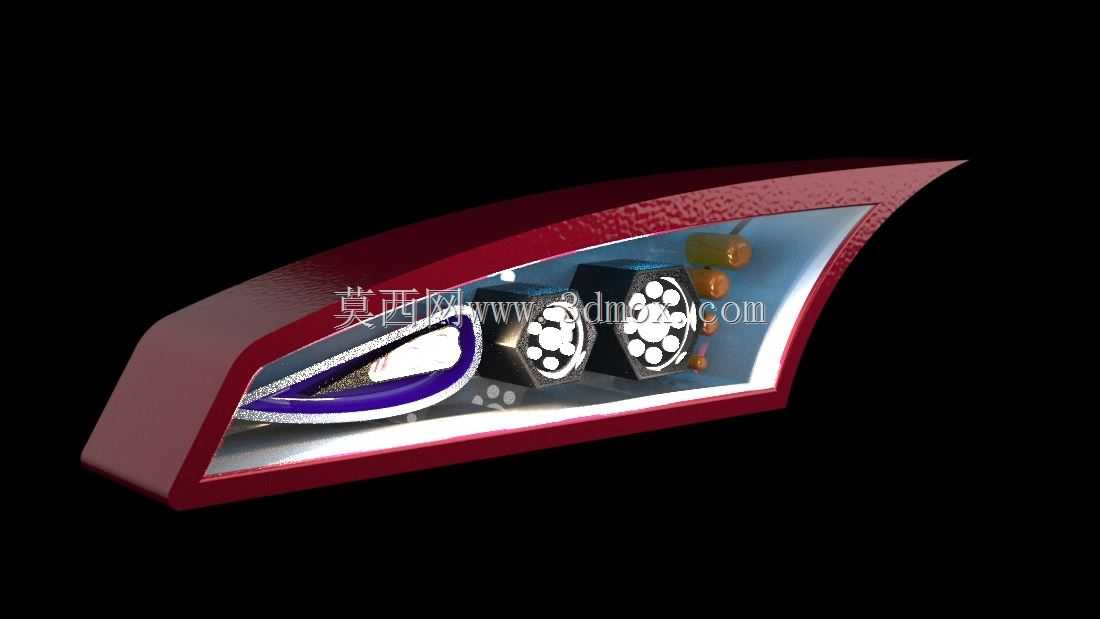

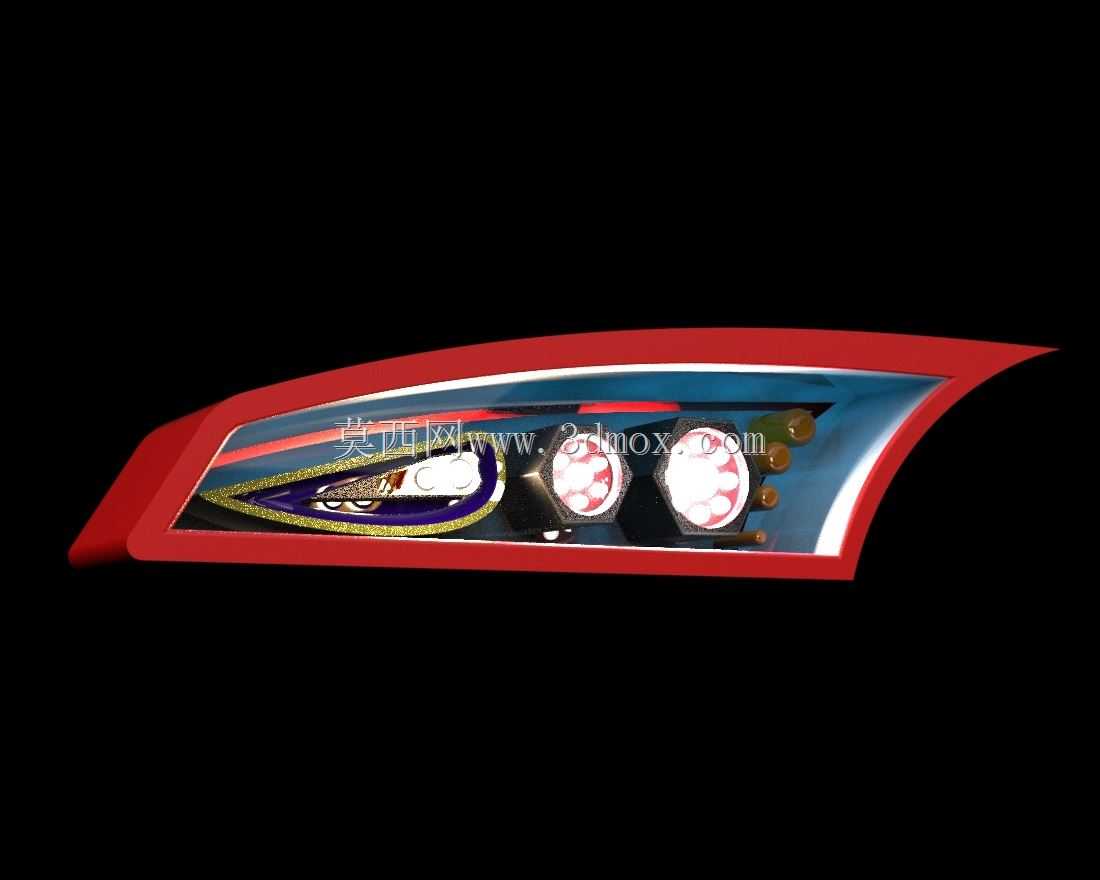

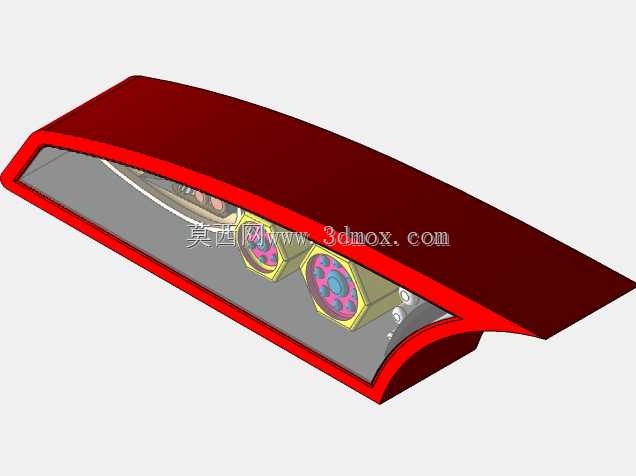

　　灯腔内部采用双透镜模组的布置形式，两颗投影透镜沿灯体横向依次排列，透镜后方对应独立的LED光源基板与散热结构，近光模组承担会车场景下的宽幅低角度铺光，远光模组则在透镜焦点位置集中投射高亮度光束，两套模组的光轴调节机构各自独立，调光螺钉从灯体后壳伸出，接入整车调光电机或手动调节旋钮，可在装车后针对地面照射高度做精细校准。透镜外圈的黑色装饰罩直接卡接在灯壳内圈的定位筋上，饰罩边缘做遮光翻边，防止LED侧向漏光在透明灯罩内壁形成杂散光斑。

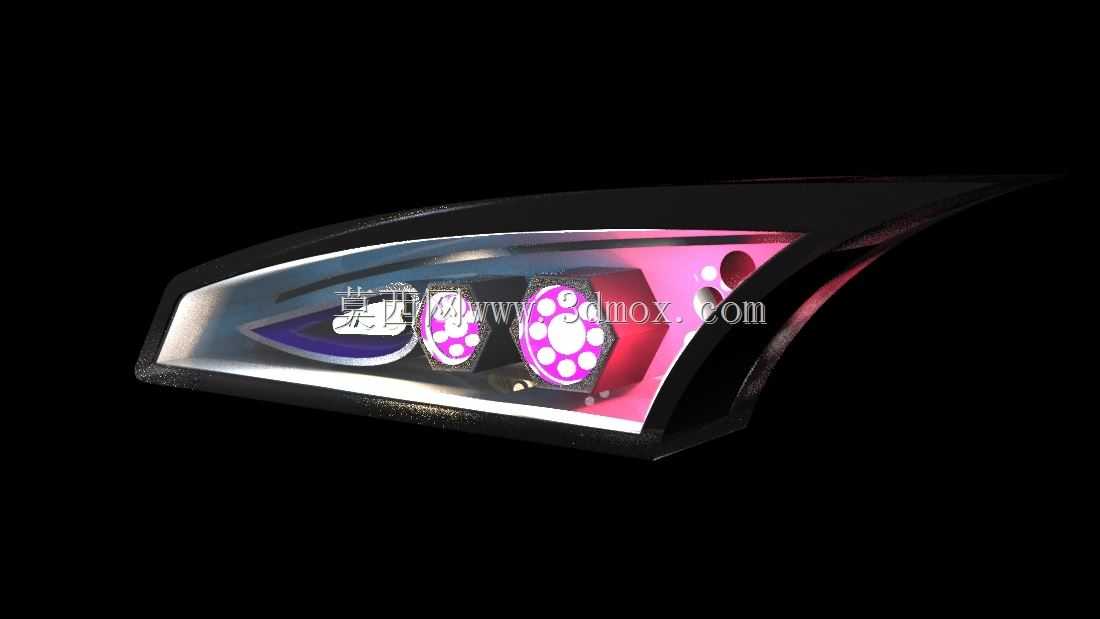

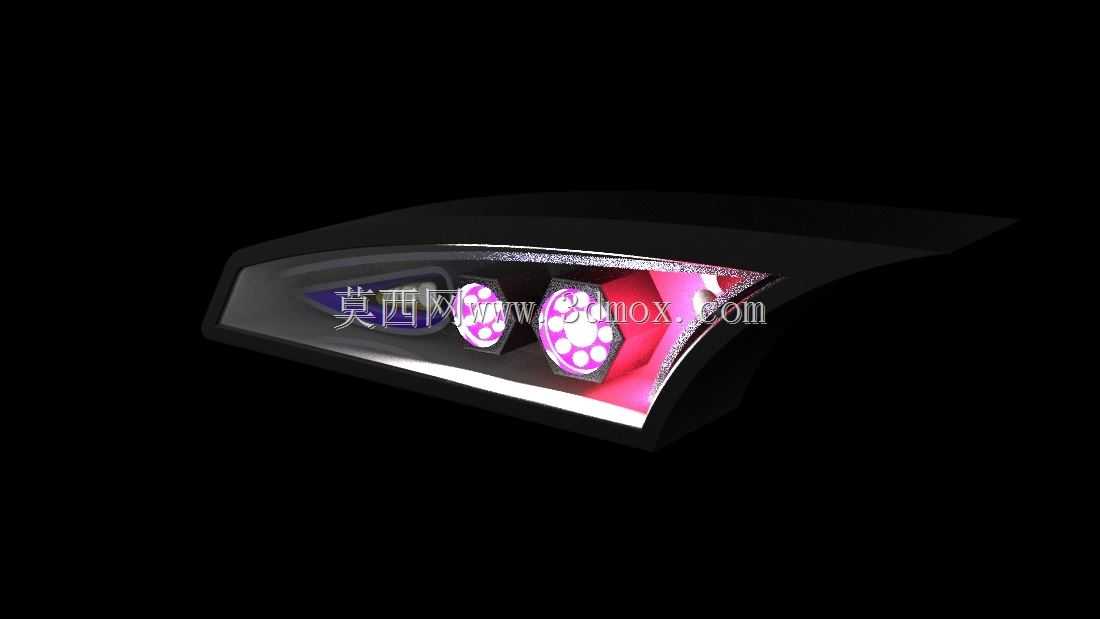

　　光源区域的粉色反光碗并非装饰配色，而是经过曲面建模的反射光学面，曲面曲率按照LED灯珠的发光角反复调整，把侧向发出的光线二次反射汇聚到透镜入射面，提升光通量利用率。灯珠基板背面预留了散热铝基安装面，实际装车时会贴合铝制散热齿或导热垫，把LED工作产生的热量传导到灯体后部的透气区域，延缓光衰。灯壳后侧需要预留防水透气阀安装位，平衡灯腔内外温差带来的气压变化，同时阻挡水汽与粉尘进入，配光镜与灯壳之间的沟槽则按照打胶工艺宽度建模，确保密封胶连续填充后满足整车涉水与淋雨测试要求。

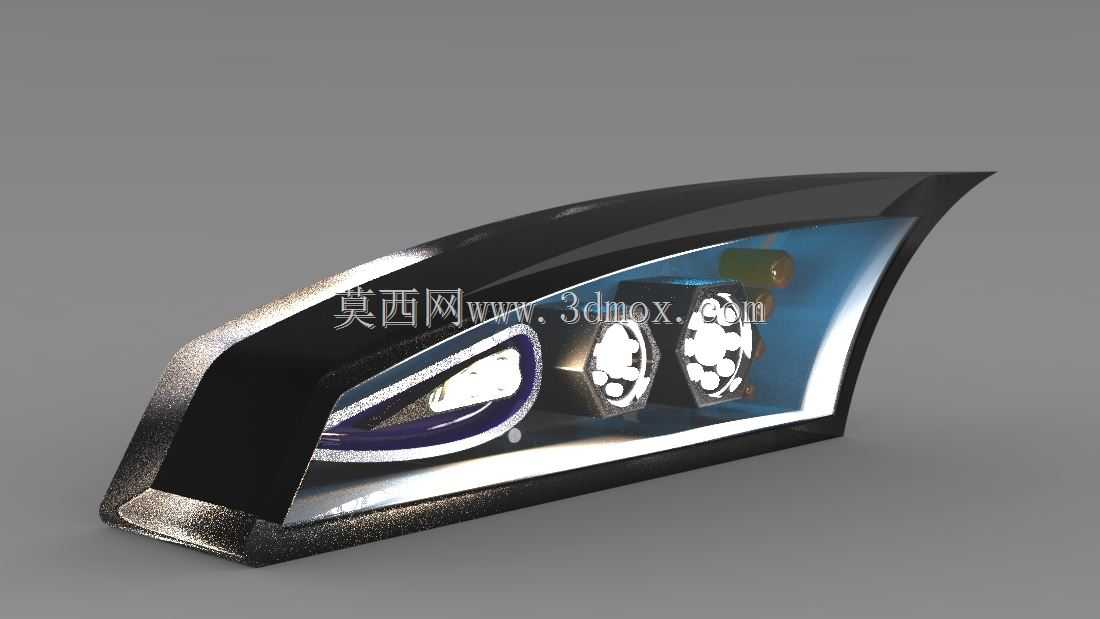

　　外形边界方面，灯体整体呈狭长楔形，外侧尖角顺着车身侧面腰线向后延伸，内侧边缘收窄贴合中网格栅，建模时把灯罩分型面沿灯体周圈做了拔模斜度处理，方便注塑脱模；灯体后侧的接插件安装座朝向机舱内侧，预留线束弯曲半径，避免装配时线束与水箱框架、防撞梁发生干涉。整个结构在数模阶段就同步核对了与周边覆盖件的面差、间隙，把灯具在整车前端的安装公差链提前消化在三维配合关系里，为后续光学验证、模具开发以及装车匹配提供完整的结构依据。
