内燃机动力系统活塞结构三维设计

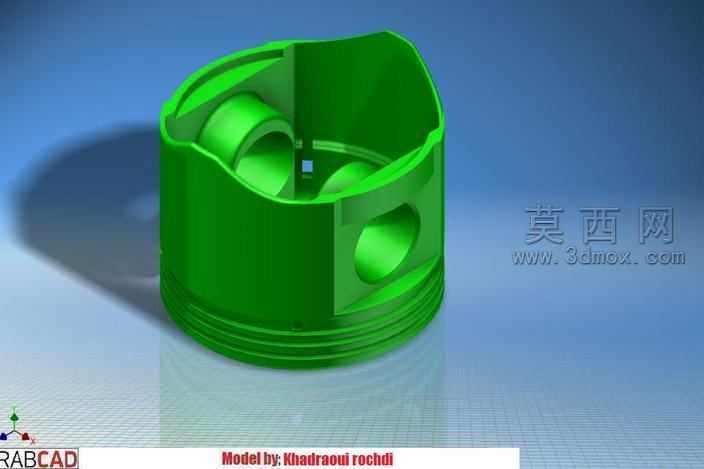

本作品为内燃机核心往复运动部件活塞的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用1:1还原真实工业活塞的比例进行构建，完整还原了活塞的全部功能结构。建模初期先梳理活塞的功能逻辑：活塞作为内燃机动力输出的核心部件，需要承受燃烧室内的高温高压燃气推力，通过活塞销传递给连杆带动曲轴旋转，因此建模时优先保证各结构的尺寸精度与装配合理性。模型采用半剖展示形式，可清晰呈现内部与外部的全部结构特征：外部包含顶部的燃烧室适配轮廓、头部的多道活塞环槽结构，用于安装气环与油环实现气缸密封与刮油功能，裙部的型线设计符合真实活塞的导向需求，可在气缸内完成稳定的往复导向运动；内部呈现了活塞销座的加强筋结构，销孔的同轴度经过参数化约束保证装配精度，内部腔体的壁厚经过合理设计，兼顾结构强度与轻量化需求。材质渲染阶段采用工程塑料质感的亮绿色材质进行展示，材质添加了合适的粗糙度与环境反射效果，在蓝色渐变背景下通过三点布光完成渲染，光线柔和覆盖模型表面，清晰呈现各结构的凹凸轮廓与曲面过渡，半剖结构的剖切面做了平整处理，可直观区分内外结构的边界。设计过程中重点考量活塞的受力特性：销座位置添加了过渡圆角避免应力集中，环槽的宽度与深度尺寸符合通用内燃机的装配标准，裙部的微椭圆型线通过曲面放样功能实现，还原真实活塞工作时的热变形补偿设计，整体模型无破面、无重叠面，所有特征参数可编辑，可用于教学演示、结构分析、装配模拟等场景，完整展现了活塞从功能需求到三维结构落地的全流程设计逻辑，各结构之间的衔接自然流畅，符合机械设计的工艺合理性要求。
