桌面级多关节教学实训机械臂

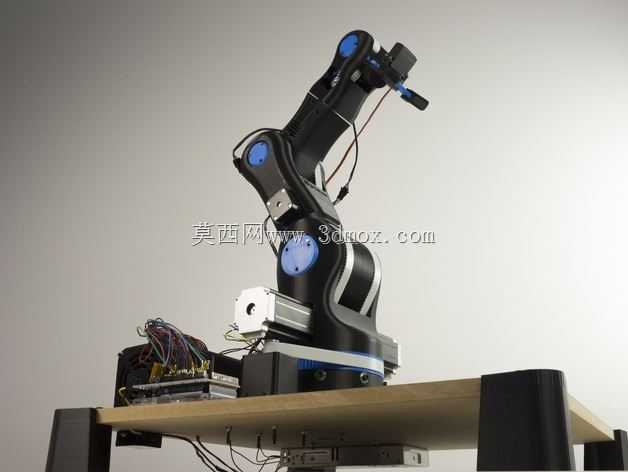

　　这套多关节串联机械臂的结构方案，最初是面向桌面级教学实训、小型工位柔性操作场景搭建的，整机采用台座固定式布局，不需要额外铺设地轨或者大型安装基座，普通木质工作台、铝型材实验台甚至加厚防静电桌面都可以承载，安装边界只需要预留台座下方的紧固件过孔位置，台面上方留出臂展全伸展的回转空间即可，不会占用车间或者实验室过多的场地面积。从实际用途来看，这类小型机械臂可以完成轻载物料分拣、工位上下料、视觉识别抓取、教学示教演示、简单轨迹涂胶等多种任务，负载能力适配桌面场景下的小型工件、实训模块、3C小零件，不会像大负载工业臂那样对周边安全防护有极高要求，很适合职业院校自动化实训、创客空间二次开发、小型非标设备的执行端集成。结构设计上，

　　臂体采用多关节串联构型，从底部回转座开始，依次布置大臂俯仰关节、小臂俯仰关节、腕部旋转与俯仰关节，每个关节的驱动单元、传动连接件都做了外露可拆解的设计，实训人员可以直观看到关节处的驱动件安装方式、线束走向、限位结构，不需要拆解封闭护罩就能理解串联机器人的运动链逻辑。臂身主体采用轻量化的型材与板材拼接结构，关节衔接处做了加厚的安装凸台，保证反复启停运动时的连接刚性，关节位置的蓝色装饰端盖同时也是驱动组件的检修盖板，拆开之后就能调整内部传动件的预紧量、更换走线，后期维护的操作空间留得很充足。底座部分整合了驱动控制板、接线端子与供电模块，所有动力线、信号线从臂体内部的走线槽穿行，避免臂体运动过程中线束外摆剐蹭周边设备，

　　底座下方的支撑脚做了加宽处理，增大和工作台面的接触面积，机械臂全速伸展、末端带载运动时，整机重心始终落在底座支撑轮廓以内，不会出现倾翻风险。设计阶段的运动校核重点放在了关节干涉规避上，大臂和小臂的衔接处做了让位切边，腕部末端在做大角度俯仰动作时，不会和小臂壳体发生碰撞，各关节的运动限位在结构上预留了硬止挡位置，配合电气限位可以双重避免超行程运动。末端执行器采用快换接口设计，可以根据不同实训任务更换夹爪、吸盘、笔具、探针等不同末端工具，不需要重新拆解腕部主体结构，适配不同的教学实验项目。整机的外形尺寸控制在桌面设备的合理区间，底座占地不超过普通A2图纸的幅面范围，臂体折叠收纳时高度远低于实验室常用的试剂架、设备置物架高度，

　　不用的时候可以直接放在工作台角落，不需要专门的存储工位。对于三维建模从业者来说，这套模型完整还原了从底座安装面、关节传动连接、臂身钣金/型材结构到末端接口的全部装配关系，导入装配环境之后可以直接做运动仿真，验证各关节在不同姿态下的包络空间，也可以基于现有结构二次改型，调整臂长、更换驱动件规格，衍生出适配不同轻载工位的专用机械臂方案。在实际集成场景中，这类小型机械臂可以搭配桌面传送带、视觉检测模块组成微型柔性生产线，不需要改动车间原有大型设备的布局，就能完成小批量工件的转运、检测上下料，对于预算有限、场地紧凑的小微生产单元和教学场所来说，这种紧凑化的多关节臂方案，兼顾了结构可参考性、运动演示直观性和场景适配灵活性，建模时所有配合面的尺寸、安装孔位都按照实际装配逻辑搭建，工程人员可以直接参考结构思路完成自有实训设备、小型自动化工位的机械臂选型与结构设计。
