五轴自定心精密虎钳工装夹具

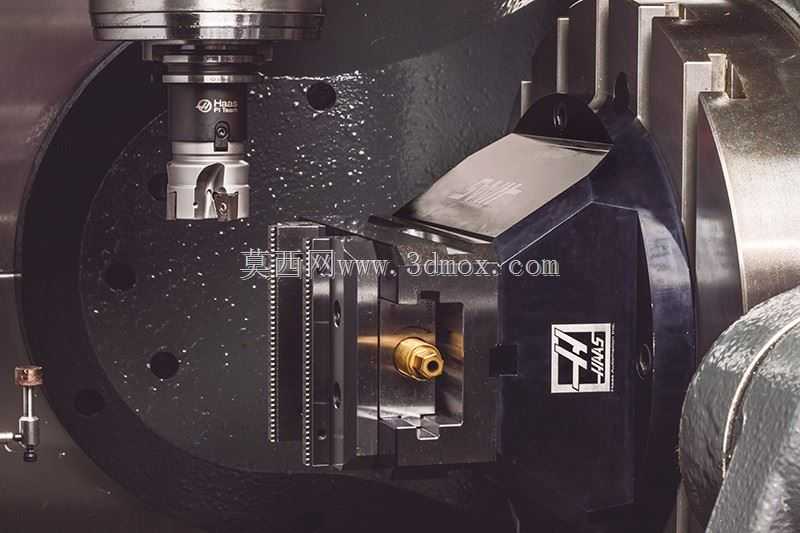

　　五轴加工场景对夹具的干涉控制、重复定位和装夹柔性要求明显高于普通三轴立加，这套自定心虎钳正是围绕五轴机床摆头、转台联动时的空间避让需求展开。常规平口钳钳体高、固定侧占用空间大，工件随AC轴翻转后，刀柄、摆头壳体很容易与钳口或底座发生碰撞；该结构将钳体整体压低，两侧钳口对称收拢，底座采用窄长桥式布局，使刀具能够从更多角度接近工件侧面和底面，减少二次翻面装夹。

　　从实际用途看，它适合夹持方形毛坯、圆棒、预制铝件、钢件及小型多面体零件，常见于五轴试制车间、刀具医疗件加工、精密阀体和自动化小批量产线。自定心机构的价值在于毛坯中心相对转台回转中心基本不变，编程时只需围绕零件中心设定坐标系，操作员更换料后不必反复找正，尤其对圆料和对称件能显著缩短辅助时间。

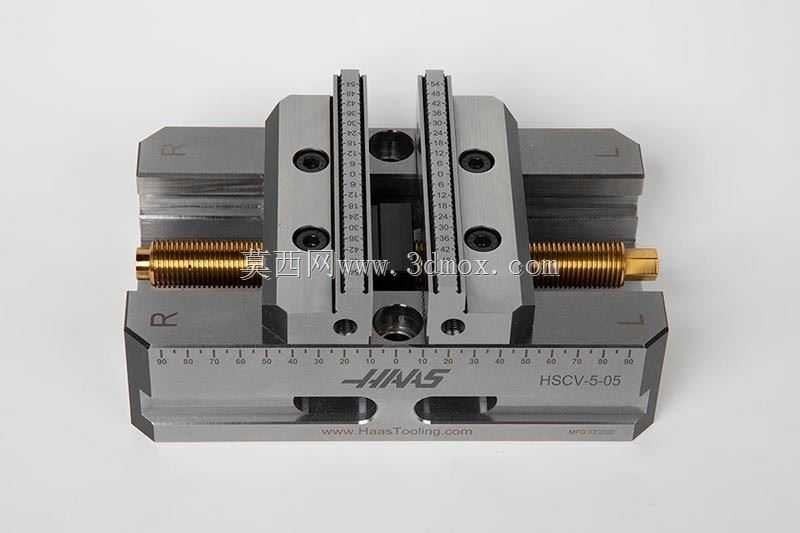

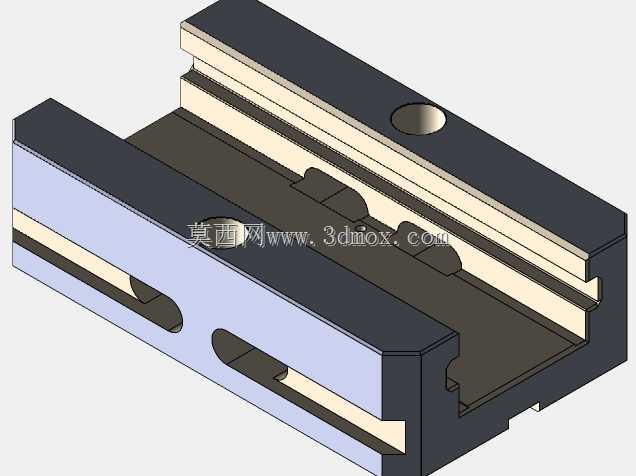

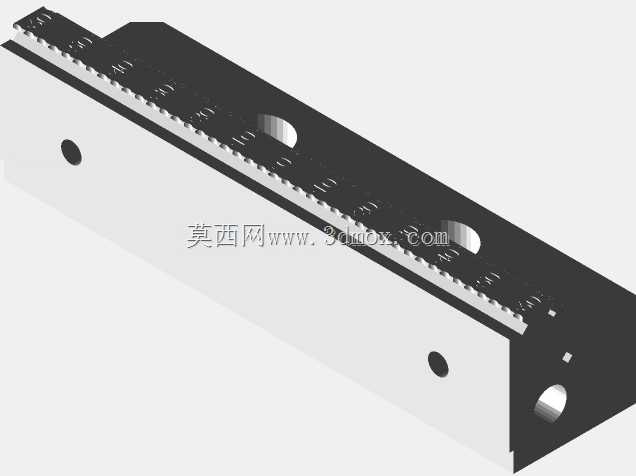

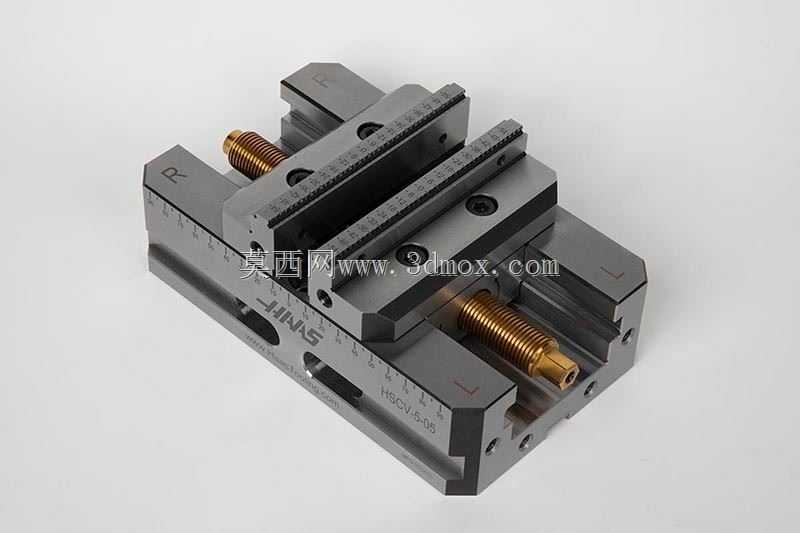

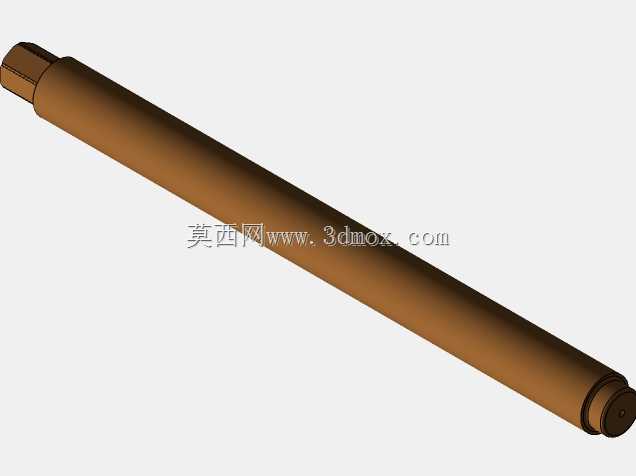

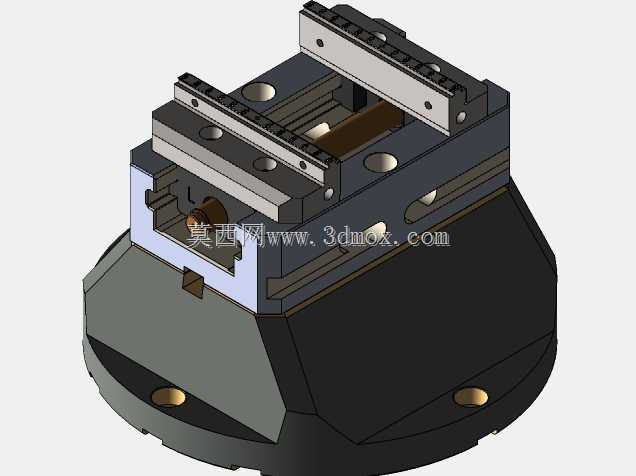

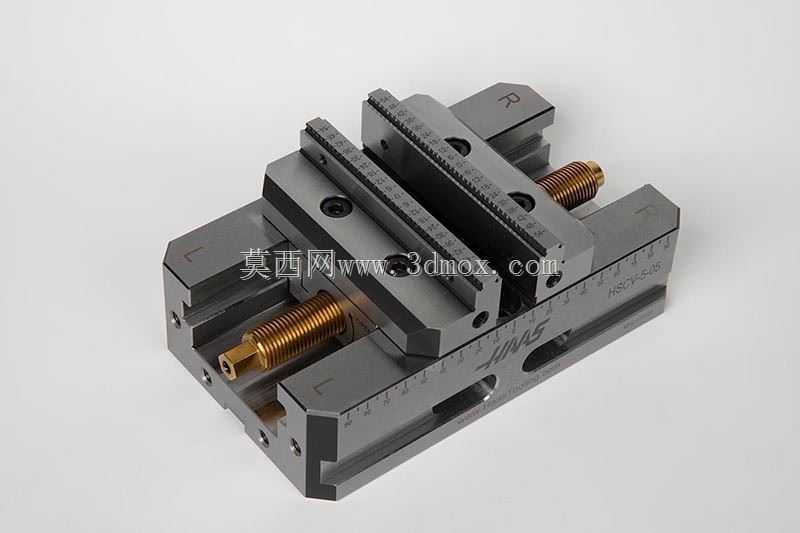

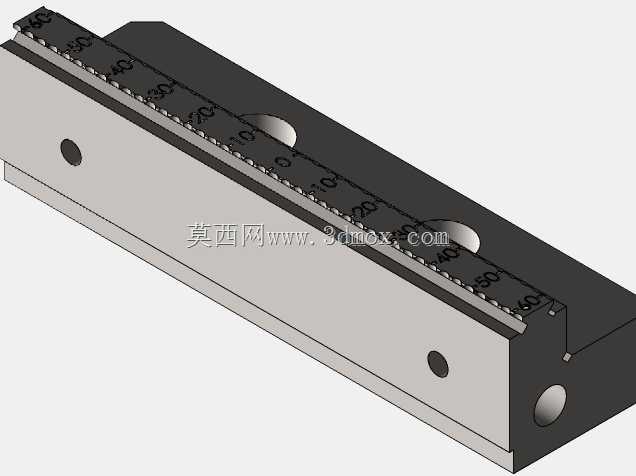

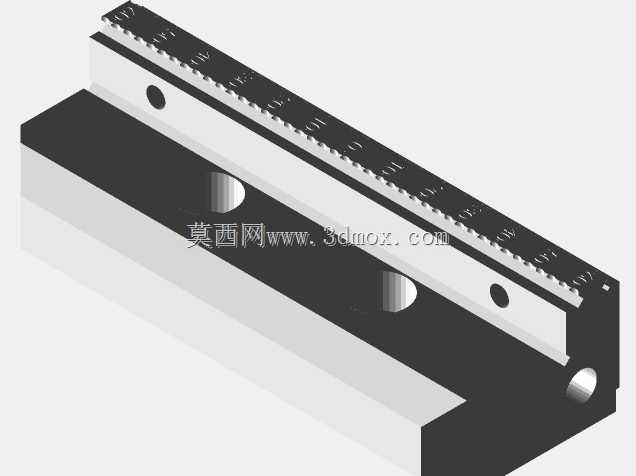

　　结构上，钳体采用两侧活动钳口与中部导向槽配合，传动螺杆通过正反牙或对称推动方式带动两钳口同步移动。螺杆端部露出铜质驱动段，既可以配合扳手施加夹紧力矩，也能在手动快换时快速开合。钳口夹持面设计成细密齿纹，齿向与夹紧力方向匹配，咬合铝件、钢件时可提高摩擦阻力；对硬度较高或已加工表面，则可更换光面钳口或铝质软爪，避免压伤基准面。

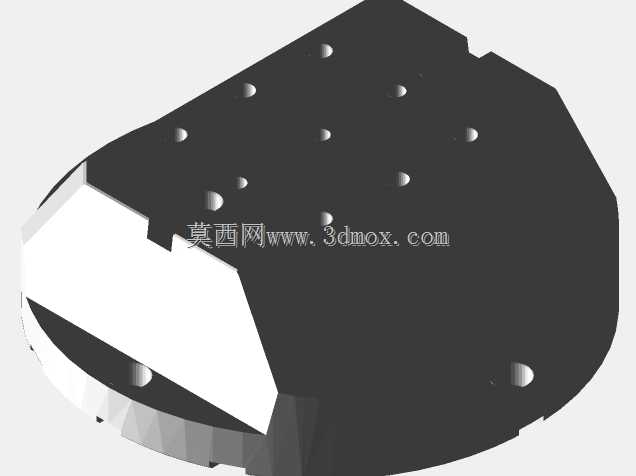

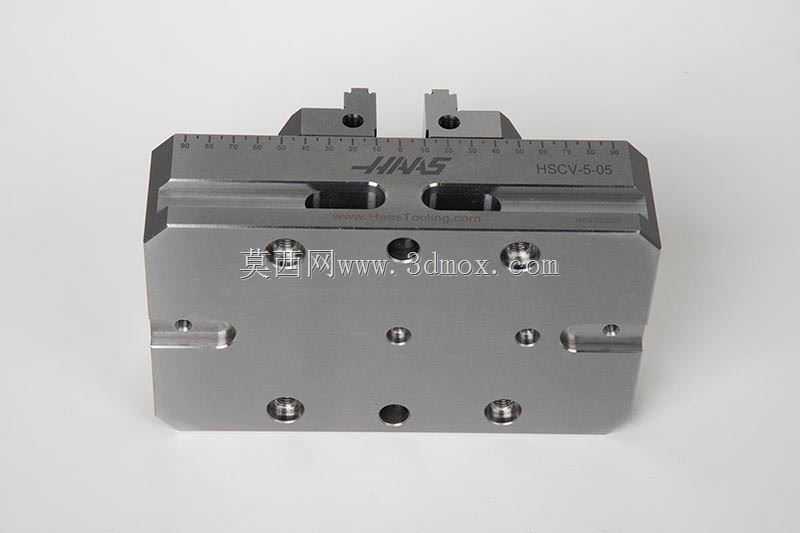

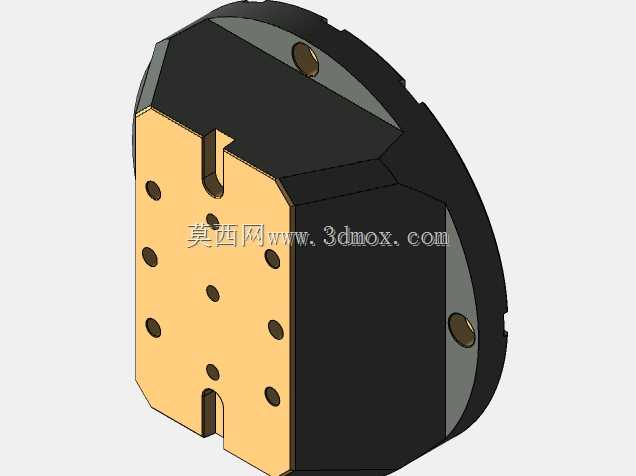

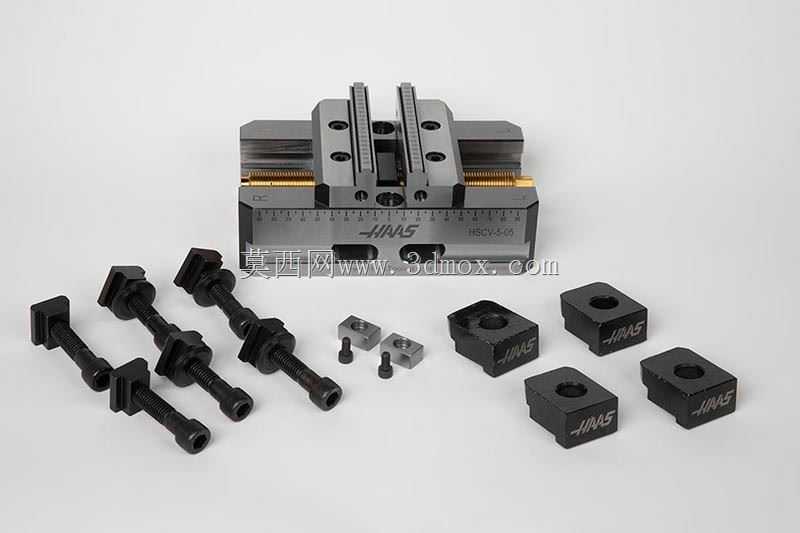

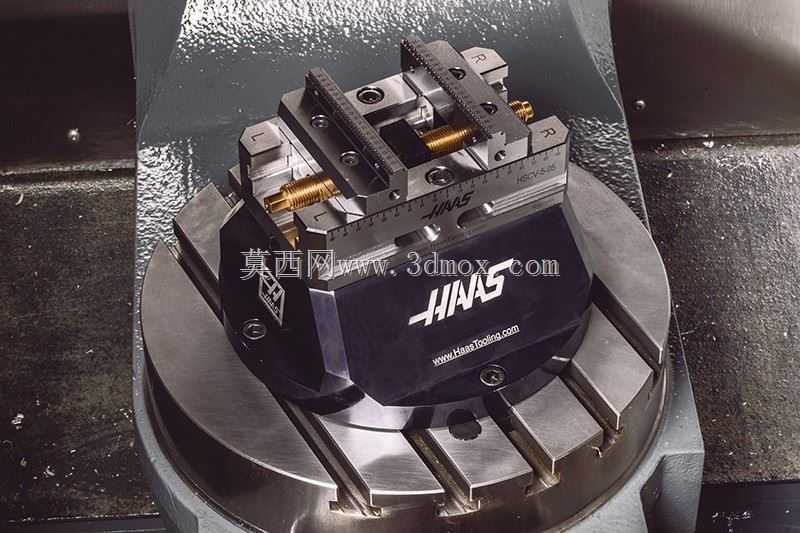

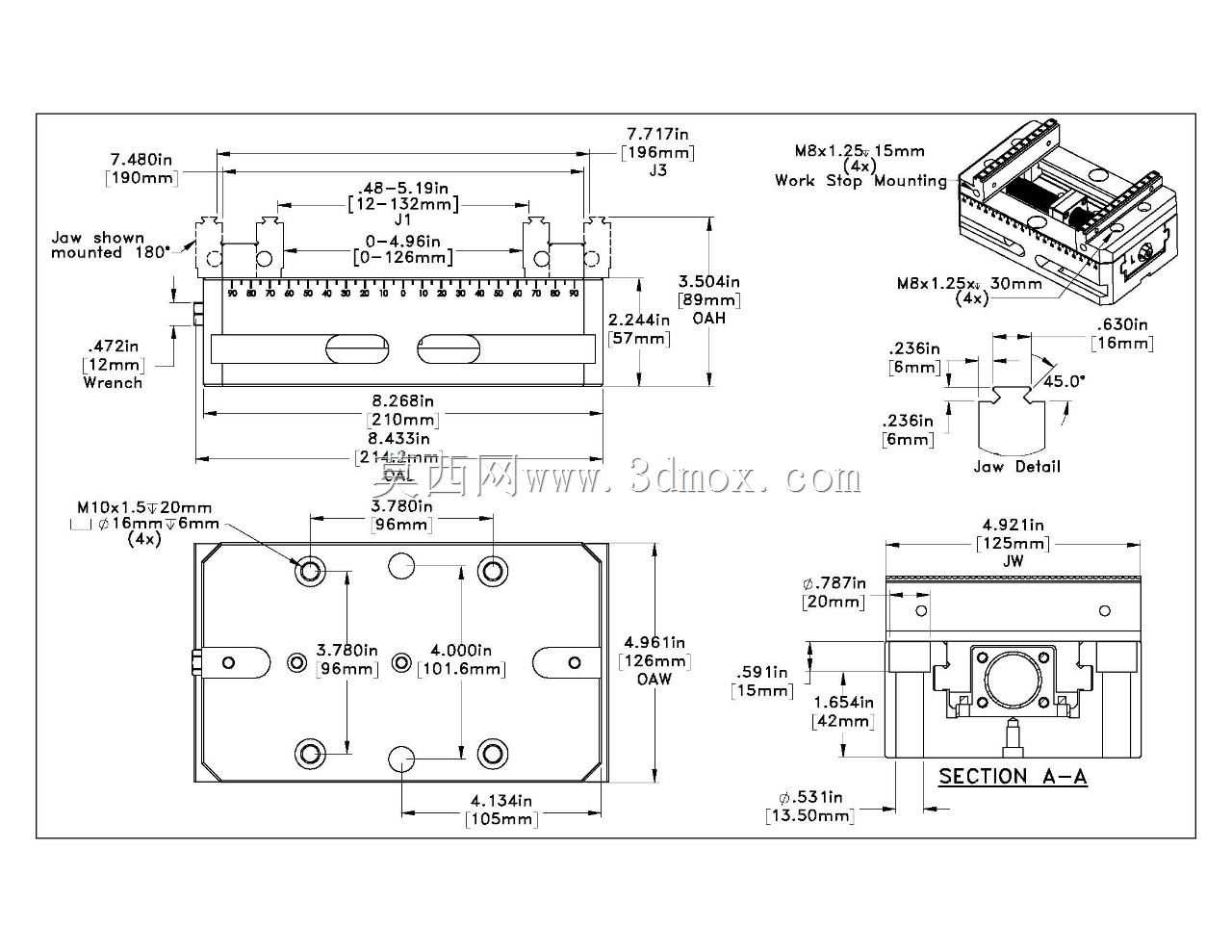

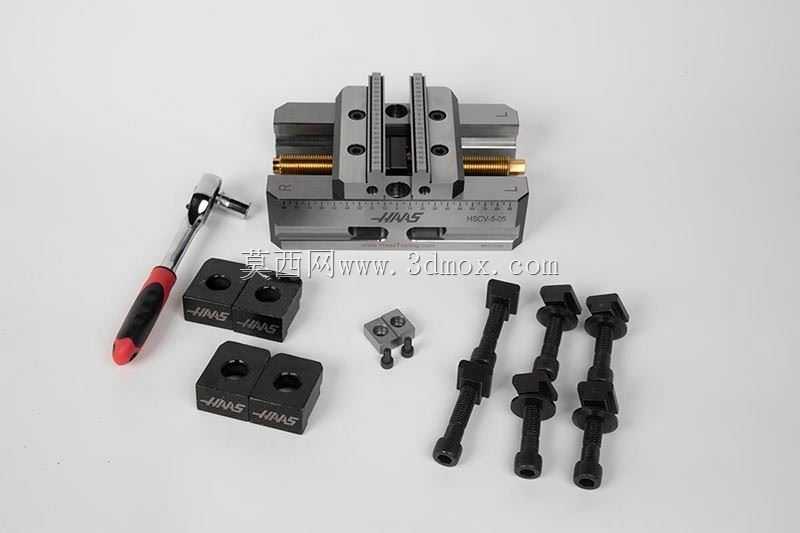

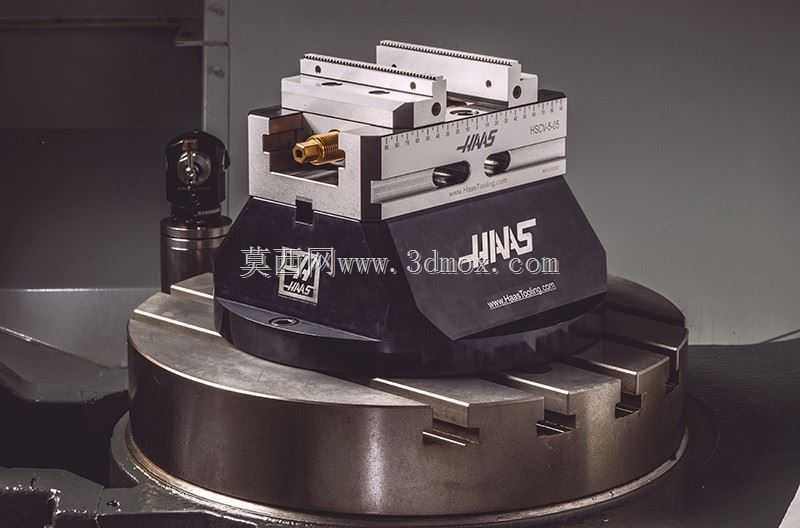

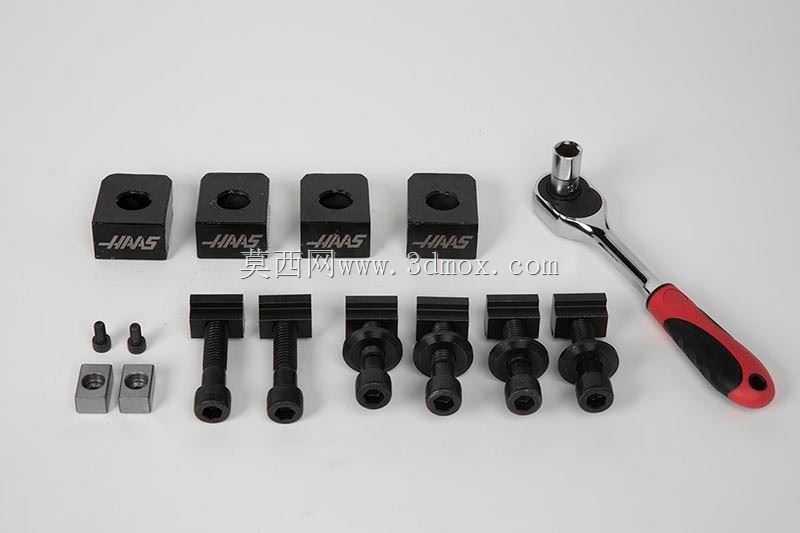

　　底座两侧开设阶梯槽和定位孔，可直接落在五轴转台、零点快换板或T型槽工作台上。安装边界设计时要同时关注三个尺寸：钳体总长决定转台直径适配范围，底座宽度决定桥板孔距兼容性，钳口闭合后的最低高度决定刀路安全平面。若用于小型五轴摇篮转台，夹具底部应尽量贴近回转中心，降低工件悬伸；若用于桥式底板，则要让锁紧螺钉避开转台加强筋，并核对吊环、排屑空间和尾座顶针的运动范围。

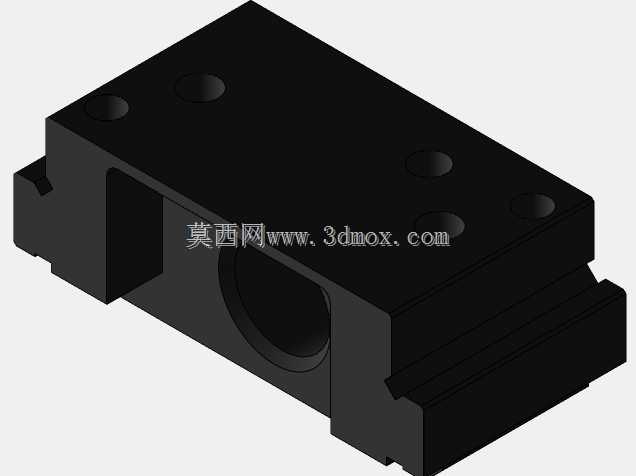

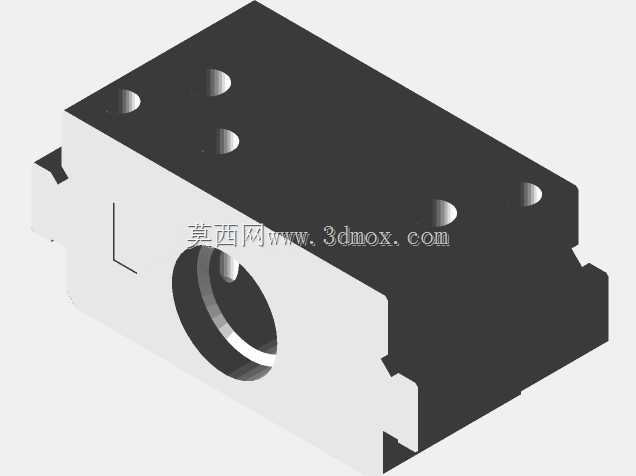

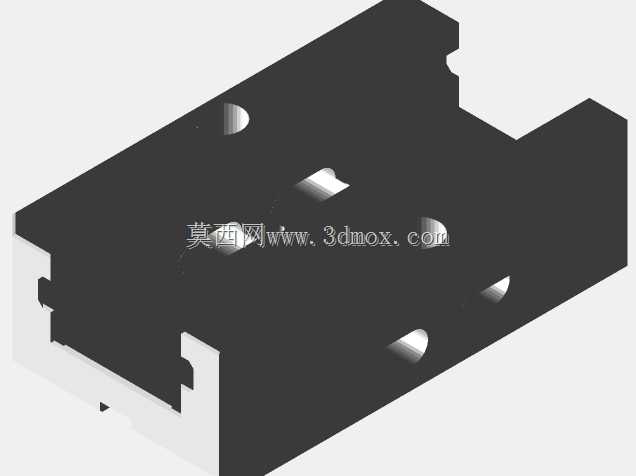

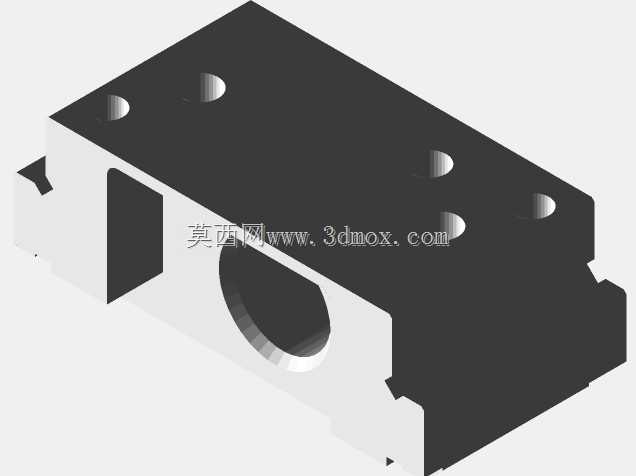

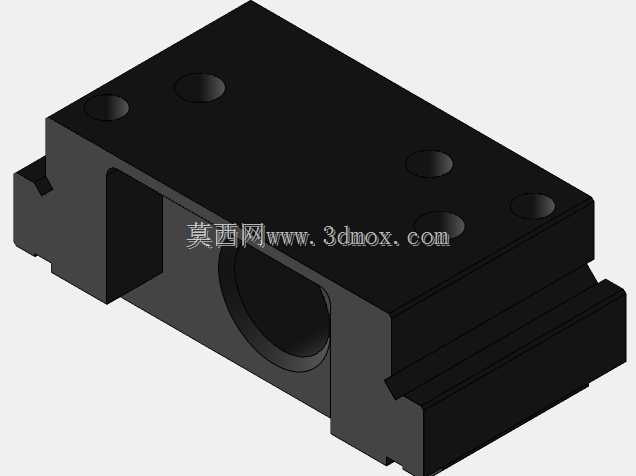

　　设计思路上，模型把刚性、开口行程和轻量化放在一起平衡。钳身侧壁加厚并布置镂空减重槽，既减少转动惯量，又方便切屑排出；钳口滑块嵌入长导轨面，承受侧向切削力时不易翘起。关键螺纹副和导向面需要预留润滑与防尘间隙，齿面淬火或表面硬化后才能维持长期夹持稳定性。建模时应将底座、活动钳口、丝杠、锁紧件、可换钳口分别建立装配关系，保证运动干涉检查能够真实反映开合行程。

　　现场使用中，毛坯不宜只靠齿面浅咬，尤其五轴侧向铣削时，夹持深度、钳口高度和切削力方向要一起评估。粗加工可利用齿纹强夹持，精加工前更换软爪并镗出与工件外形一致的夹持孔，能够保证同轴度和表面质量。整个夹具的核心不是单纯提供夹紧力，而是在有限转台空间内，让定位基准、夹紧点、刀具姿态和排屑路径同时成立。
