皮尔森五轴旋转台钳精密工装夹具

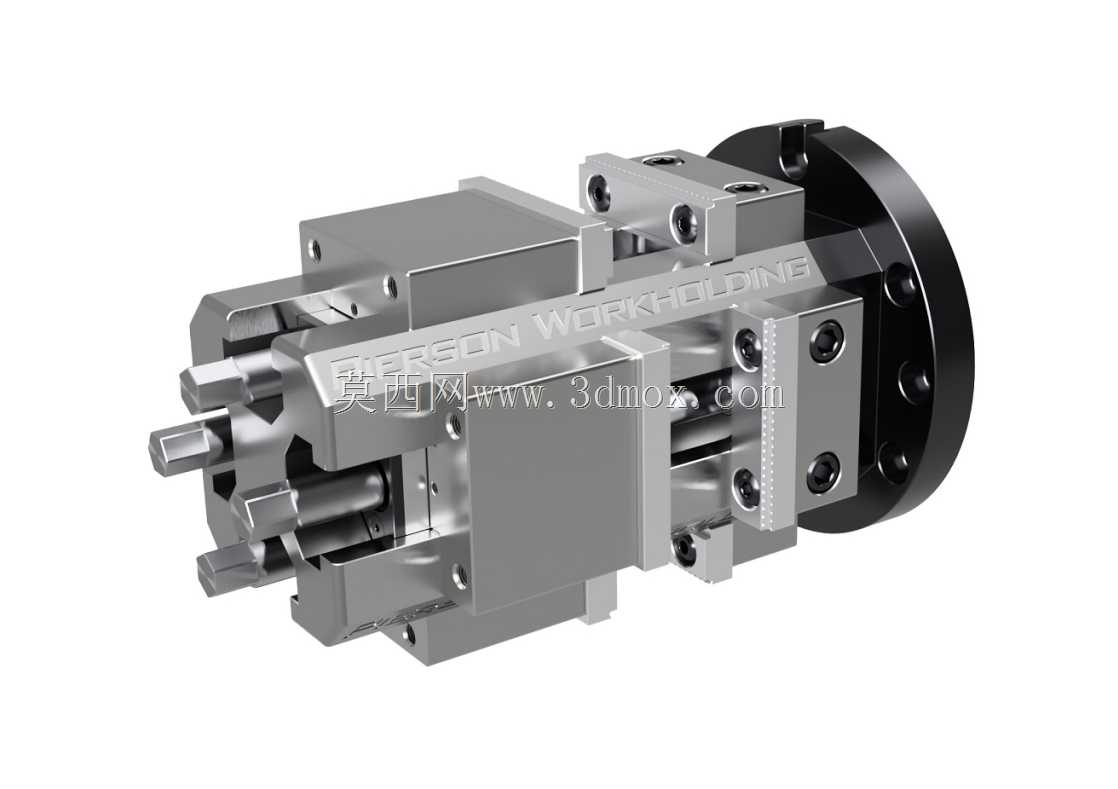

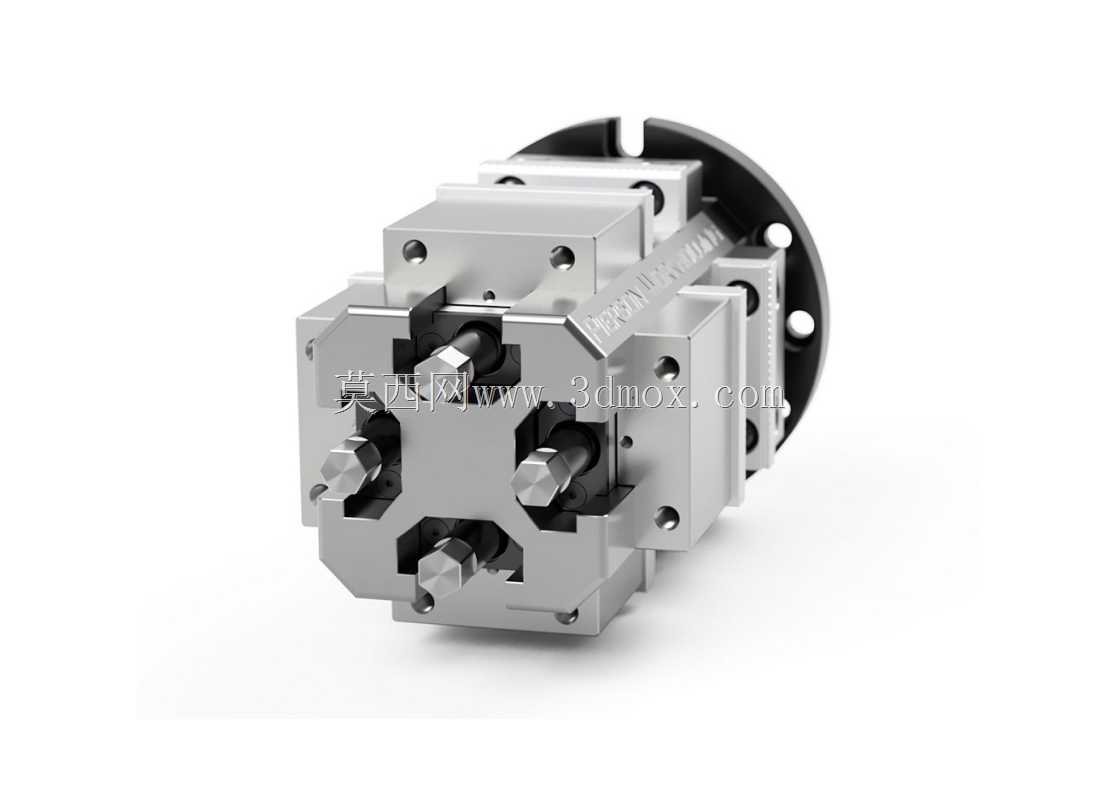

　　五轴加工场景里，普通平口钳一旦装夹到转台上，钳体自身高度、固定 jaw 轮廓和侧面锁紧结构很容易和摆轴行程、刀具侧倾角度发生干涉，很多车间做小批量复杂件时，要么被迫垫高工件、留超长工艺柄，要么干脆拆去标准钳换定制软爪，换型耗时很难压下来。这套回转式台钳正是针对五轴联动加工中心、四轴转台工位的装夹痛点做的结构优化，整体布局围绕“让开摆动空间、保证夹持刚性、兼容多工位并排”三个核心诉求展开。

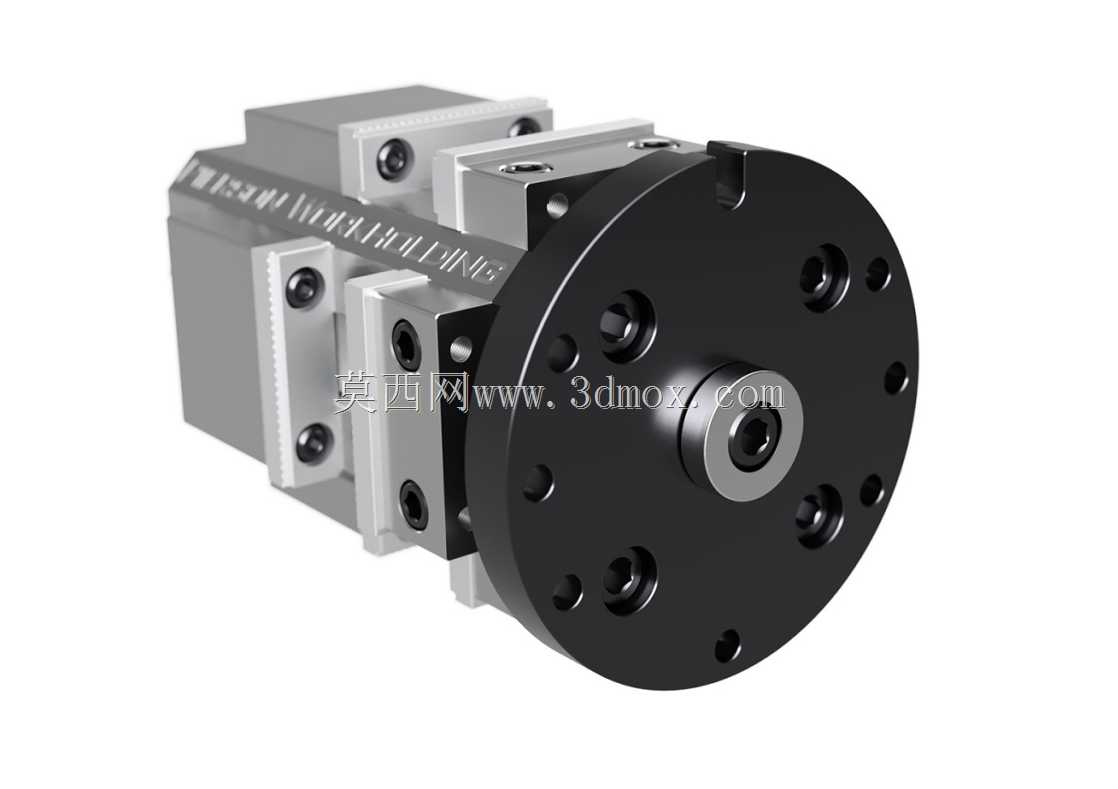

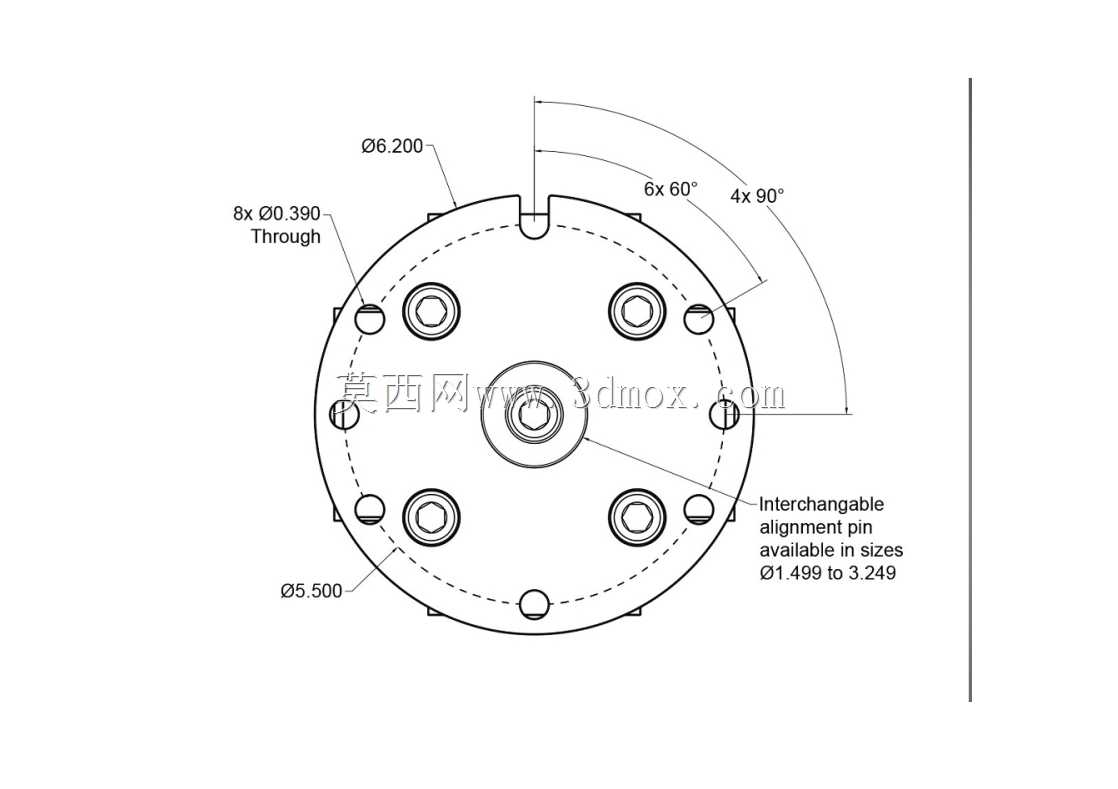

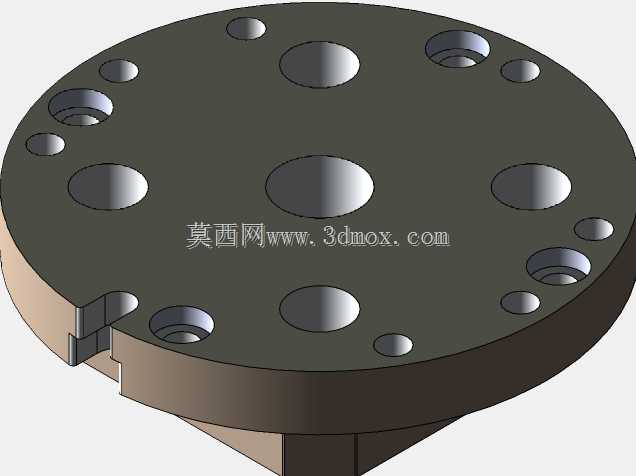

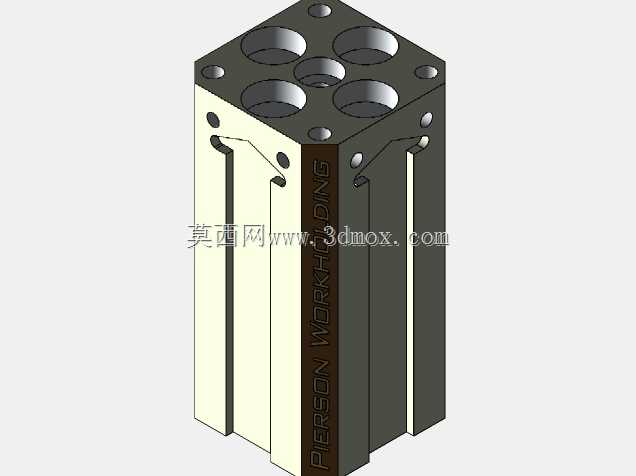

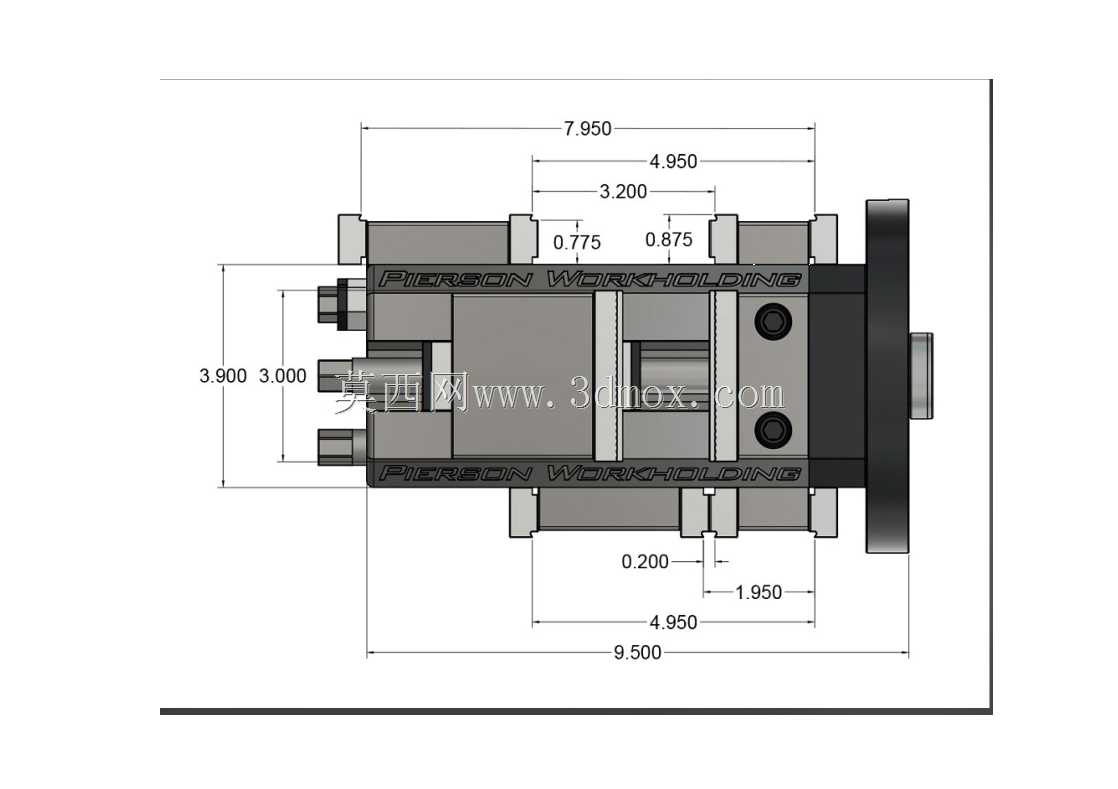

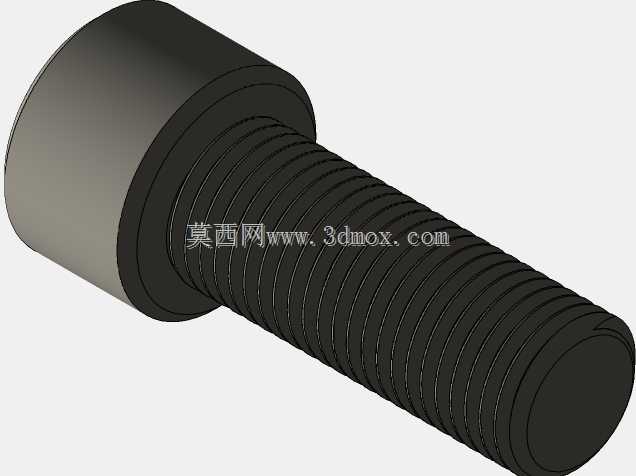

　　从实际安装边界来看，钳体后端直接配置标准法兰连接盘，可直接对接主流五轴转台的端面螺孔，不需要额外加工过渡连接板；法兰端面上的定位止口和转台定位轴采用小间隙配合，装配时先卡止口再拧锁紧螺栓，就能把钳体回转中心和转台旋转轴线的同轴度控制在0.02mm以内，避免高速回转时出现偏心振颤。钳身主体采用高强度合金钢整体铣削成型，底座宽度控制在窄幅区间，支持在同一长转台面上并排安装2-3台同规格台钳，一次装夹完成多件工件的五面加工，大幅减少换件停机时间。

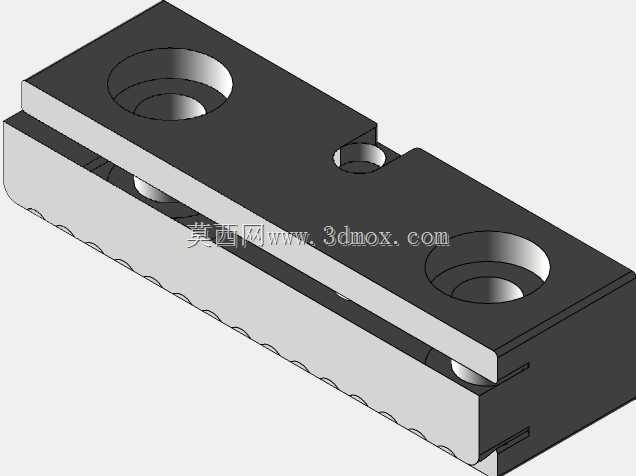

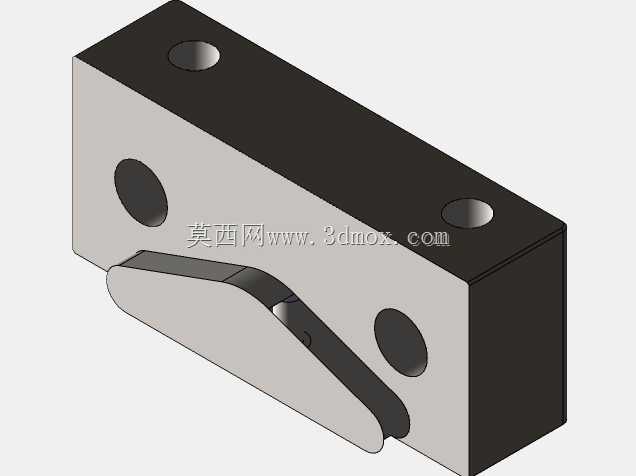

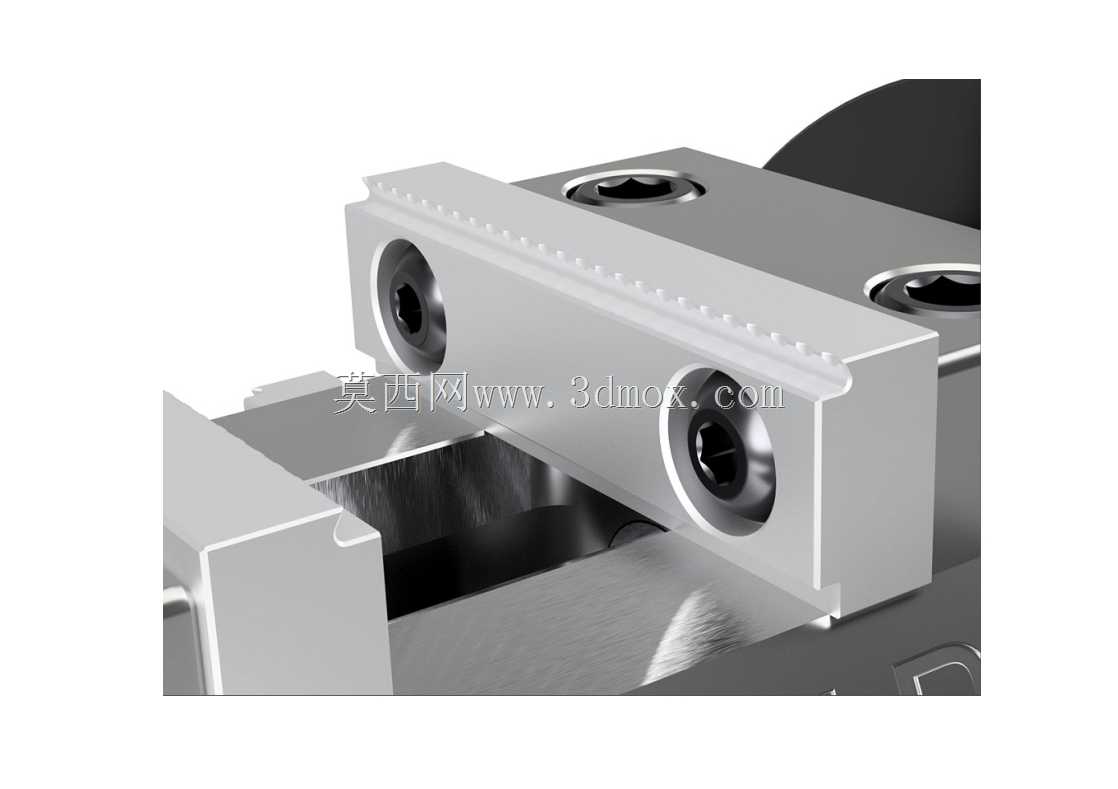

　　夹持功能设计上，活动钳口的进给采用内置增力丝杆结构，操作端布置在钳体侧方，锁紧时扭力通过丝杆放大后传递到活动钳口，普通加力杆即可输出足够大的夹紧力，针对铝件、钢件、小型精密铸件都能提供可靠夹持，不会在五轴大余量铣削时出现工件移位。钳口安装面采用标准化槽系，可快速更换光面硬爪、软爪、异形仿形爪，针对异形小件、薄壁件、多工位批量件都能适配；钳口上方预留的辅助定位孔位，还可以加装定位挡销、侧向支撑钉，完成工件的初定位，省去每次打表找正的辅助时间。

　　结构细节上，钳体所有突出棱角都做了避让倒角处理，当主轴带动刀具摆至±120度倾角加工工件侧面、底侧特征时，钳身外侧轮廓不会和刀柄、主轴端面发生碰撞；内置丝杆的润滑注油孔布置在钳体易操作位置，日常维护不用拆解钳体即可完成丝杆、导向面的润滑保养。导向滑动面经过淬硬磨削处理，长期反复装夹磨损后仍能保持钳口的平行度，夹持重复精度稳定。

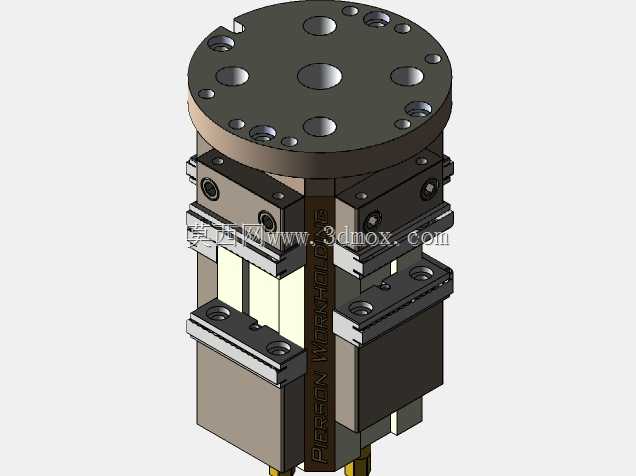

　　在实际产线应用中，这类工装广泛适配精密零件加工车间、五金小批量试制工位、医疗器械零件加工、航空航天小型结构件铣削场景，既可以搭配五轴机床完成叶轮、小型壳体、复杂支架的一次性装夹全工序加工，也可以安装在四轴分度头上完成等分槽、径向孔的批量铣钻加工。建模过程中完整还原了法兰连接尺寸、钳口行程范围、各锁紧部件的装配关系，结构工程师可以直接将其导入产线布局方案，核验转台摆动行程内的干涉情况，也可以以此为基础改型适配自家车间的非标爪件、定制连接法兰，不用从零开始测绘整套钳体结构，大幅缩短工装设计的周期。
