160×100毫米多孔万用电路板三维设计

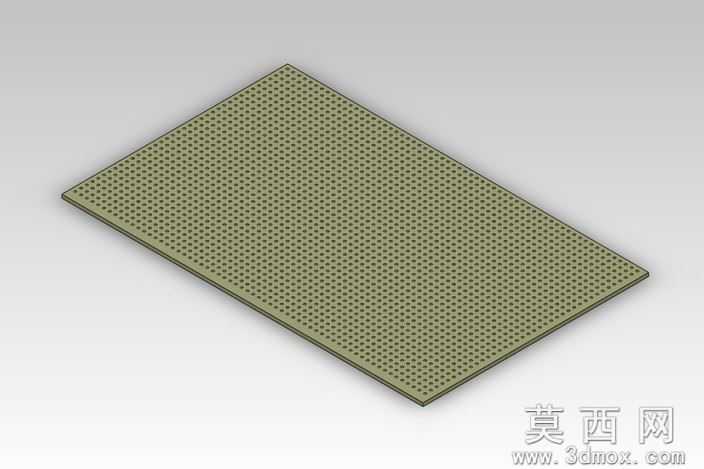

本作品为电子实验常用的Veroboard万用电路板三维建模作品，整体尺寸为160毫米×100毫米，建模过程严格遵循实物的结构参数进行还原。建模阶段首先通过草图绘制确定板材的外轮廓尺寸，采用拉伸特征生成板件的基础实体，板体厚度参照常规万用板的标准厚度设置，保证整体比例协调。针对板体上密集的通孔结构，建模时先确定孔位的排布规则：孔径为1.05毫米，孔间距为2.54毫米，完全匹配标准直插电子元件的引脚间距要求，通过线性阵列特征完成全部孔位的生成，阵列过程中严格控制孔位的排布精度，避免出现孔位偏移、间距不均的问题，还原实物规整的网格状孔位布局。材质渲染阶段，板体基材采用军绿色酚醛树脂材质表现，调整材质的粗糙度参数模拟真实覆铜板基材的哑光质感，孔位边缘做细微的倒角处理，还原板材冲压加工后的边缘细节，避免尖锐直角带来的不真实感。结构设计上完全还原万用板的实用属性，规整的孔阵可满足直插电阻、电容、芯片等各类电子元件的插装焊接需求，板体边缘做微小的圆角处理，匹配实物的加工工艺特征。设计思路围绕电子实验场景的实用需求展开，建模过程中优先保证结构参数的准确性，所有尺寸均参照商用万用板的实际规格设定，既保证外观视觉上与实物高度一致，也可用于电子装配实训、电路布局演示等场景的三维展示使用。渲染阶段采用柔和的漫反射光源，避免强反光掩盖板体的孔位细节，通过调整视角呈现板体的整体形态与孔阵排布特征，让观看者可以清晰辨识万用板的结构特点，模型整体结构简洁规整，参数准确，完整还原了这类电子实验耗材的真实形态。
