开源双足人形仿生机器人骨架结构

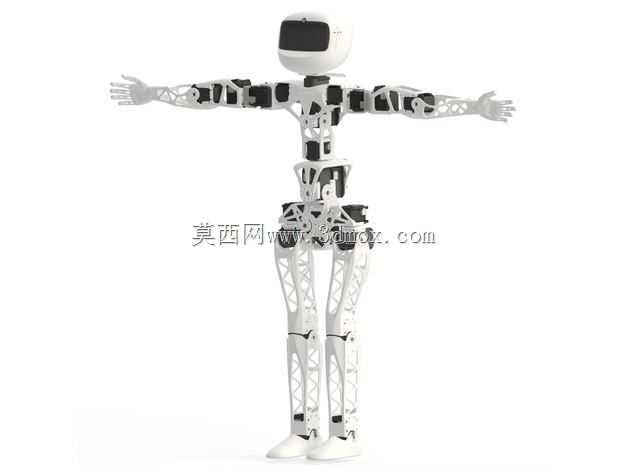

　　这套双足人形仿生机器人的骨架结构，面向教育科研、二次开发与仿生运动验证场景搭建，整体采用拟人化比例布局，从头部视觉舱、躯干核心承载段到双臂、双足形成完整的运动链，可直接用于步态算法调试、多关节协同动作演示、高校机器人竞赛实训以及小型服务机器人的本体原型验证。

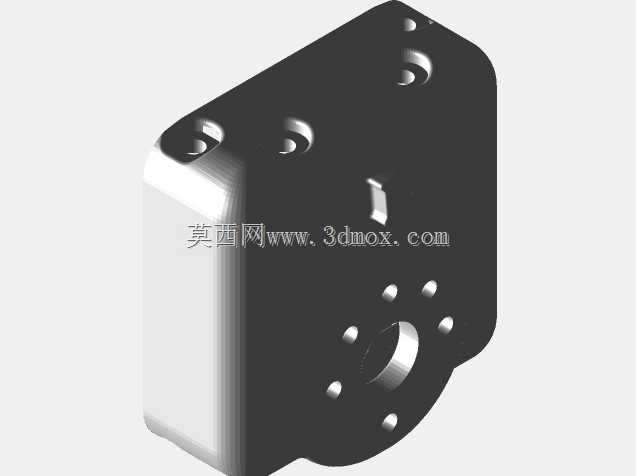

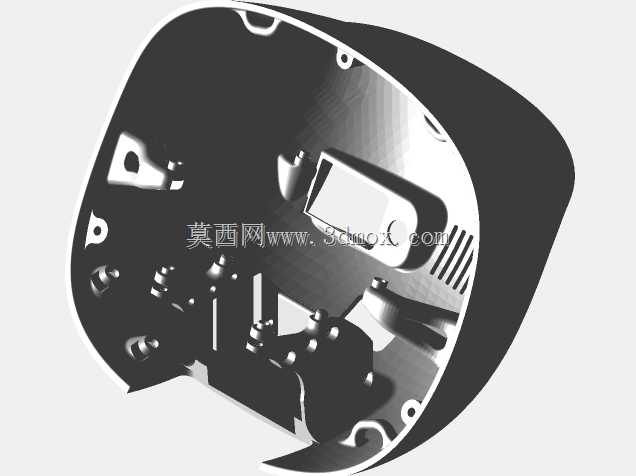

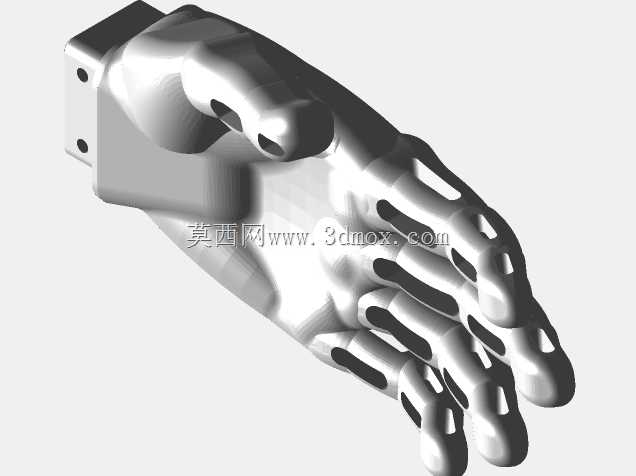

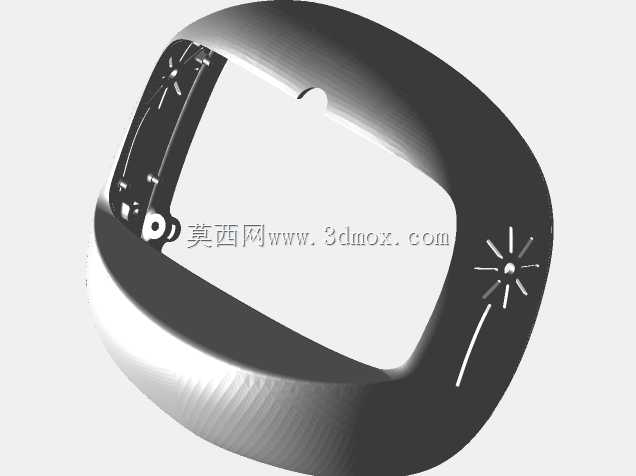

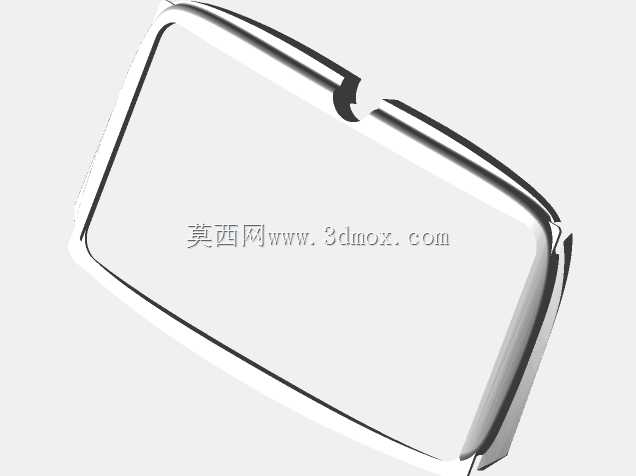

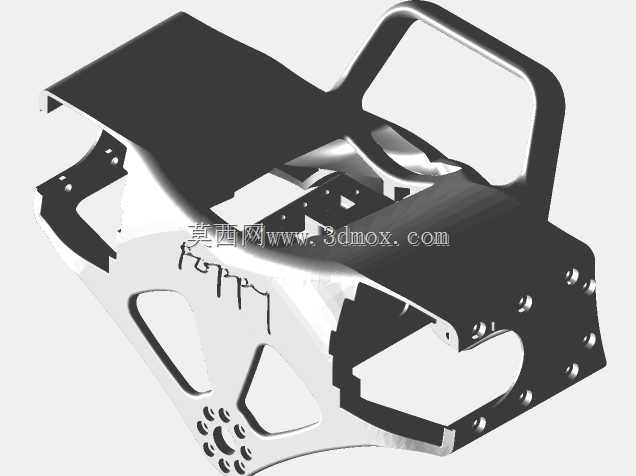

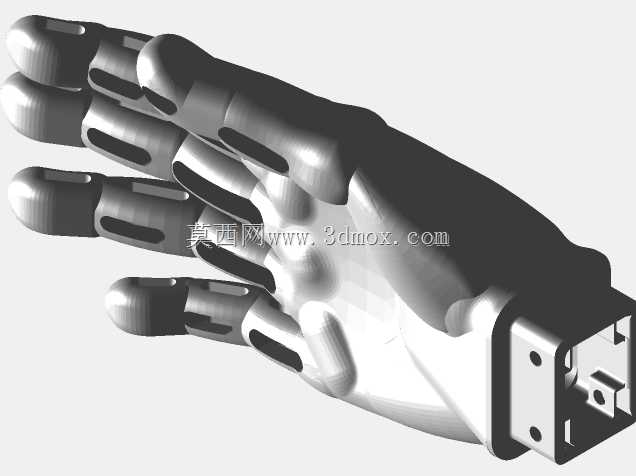

　　从实际落地用途来看，该结构并非封闭成品设备，而是一套可拆解、可替换、可迭代的机械本体框架。头部预留的舱体空间可容纳单目摄像头、测距模组或简易交互显示屏，颈部关节支持俯仰与转向动作，能够完成视觉巡线、人脸朝向跟随等基础感知任务；躯干部分作为整机受力核心，将上肢负载、下肢冲击与内部走线全部整合在中空框架内，避免线束外露在关节弯折处被反复拉扯。双臂采用对称展开的T型标定姿态设计，肩、肘、腕三个运动区段均预留了标准舵机安装位，单臂可完成前举、侧摆、肘部弯折与腕部旋转，末端手掌为简化的镂空夹持结构，能够适配小型机械手爪的加装，完成轻量物体拾取、动作示教与拟人手势表达。

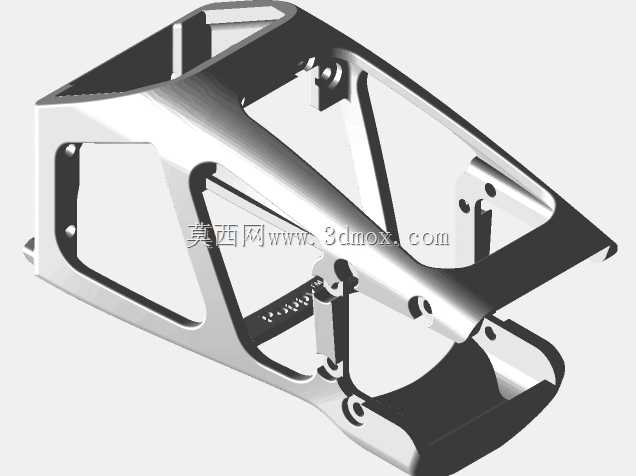

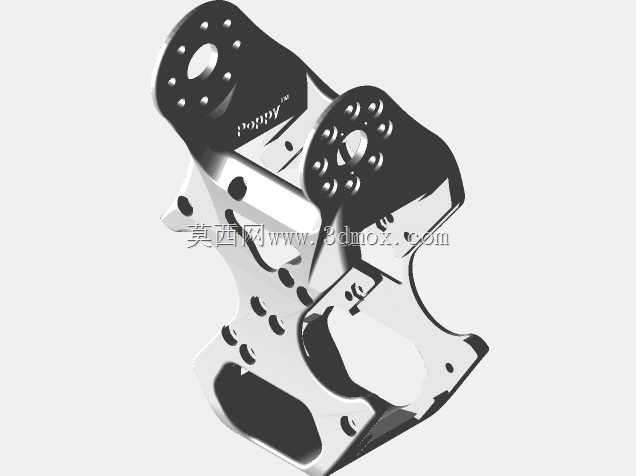

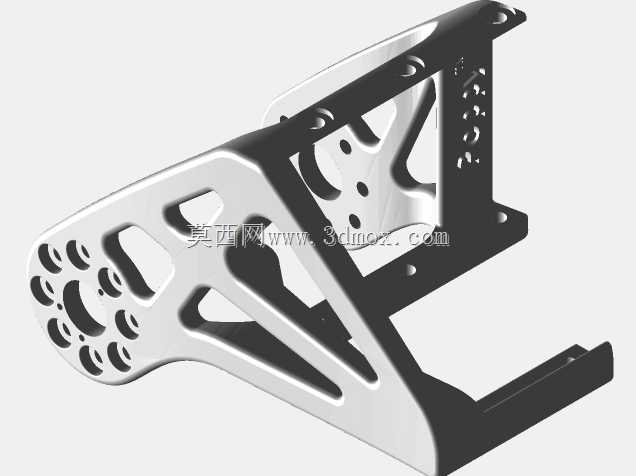

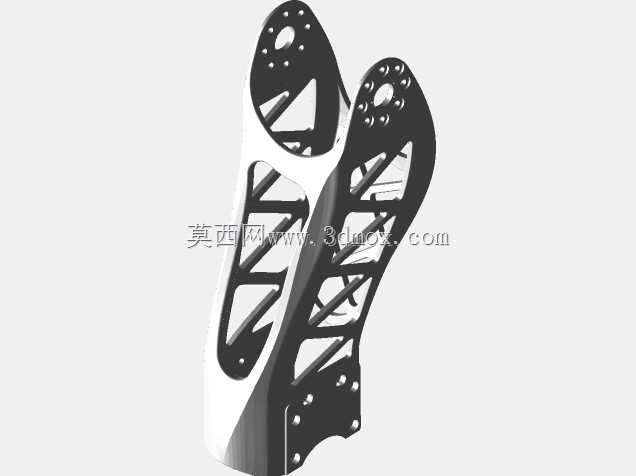

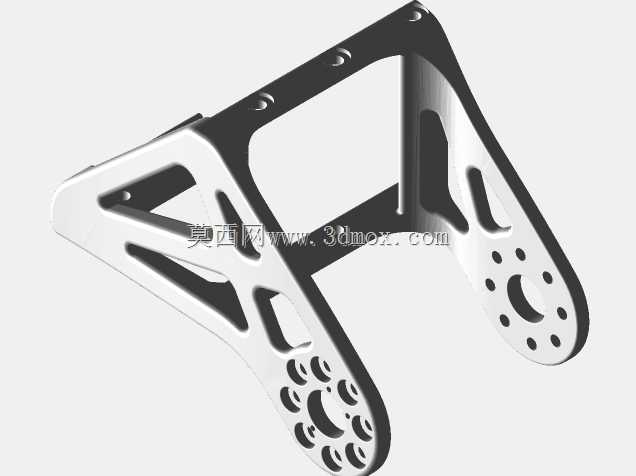

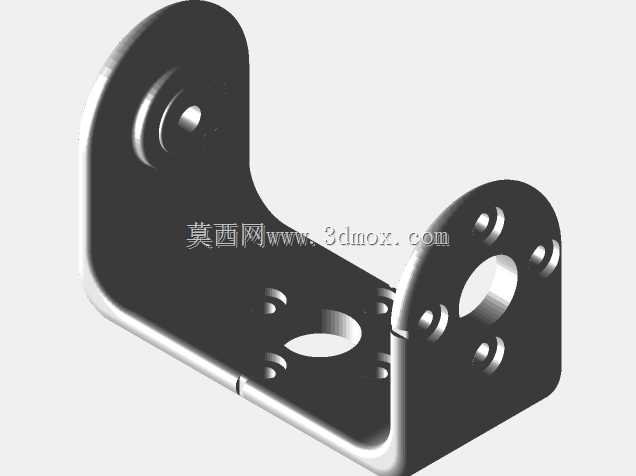

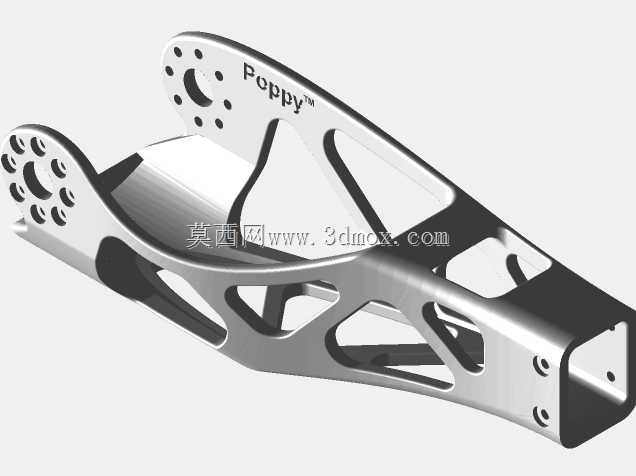

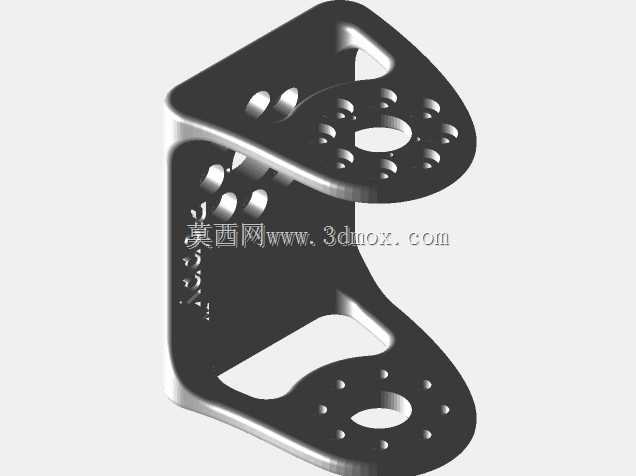

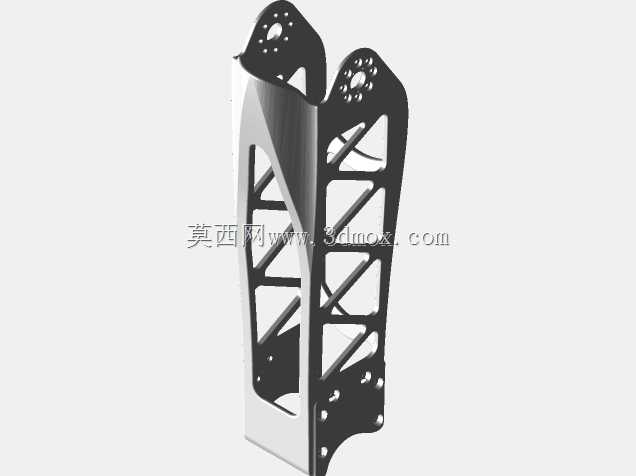

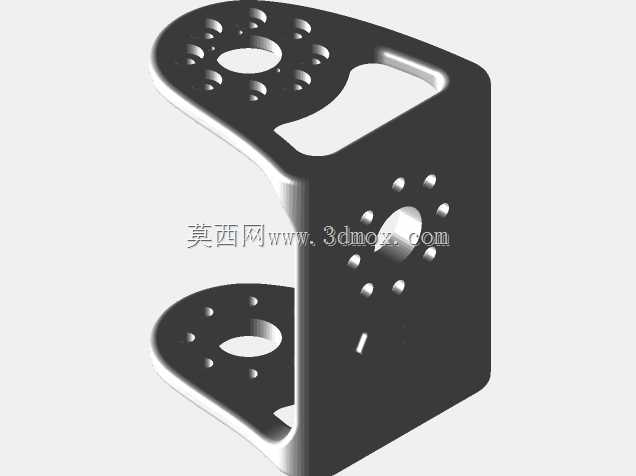

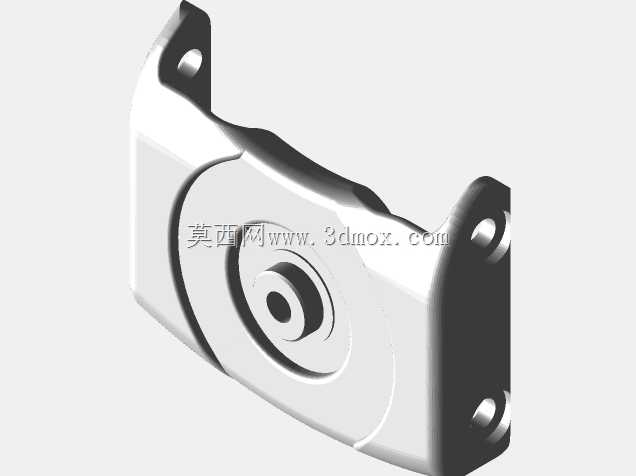

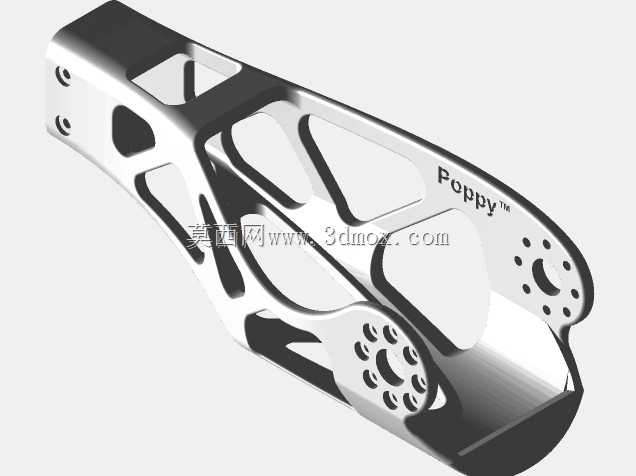

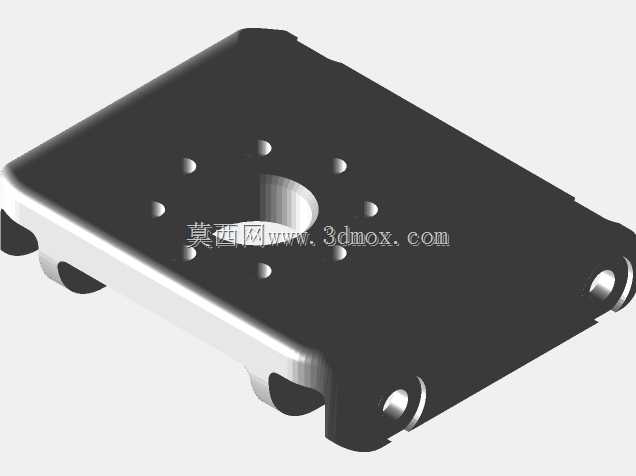

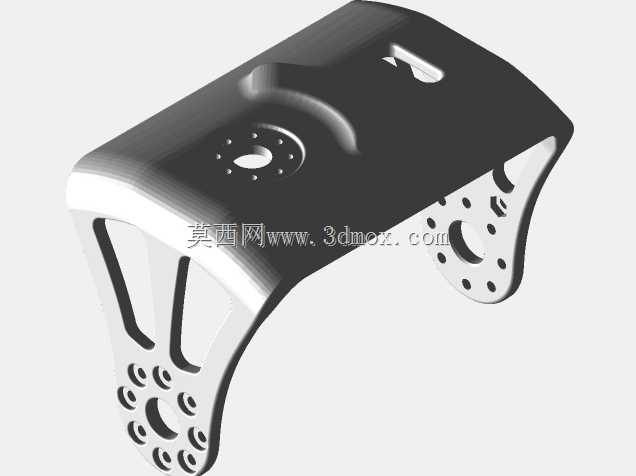

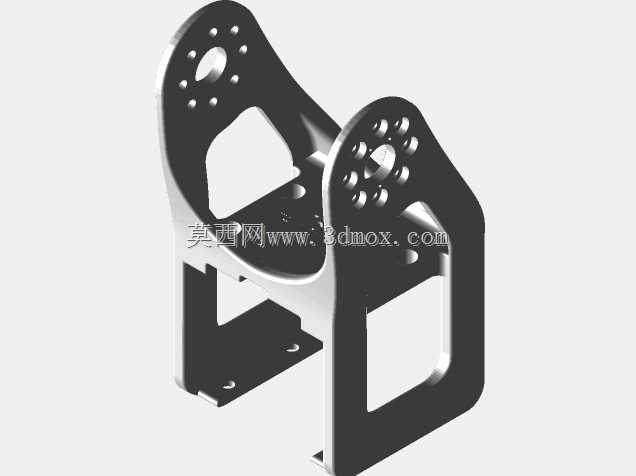

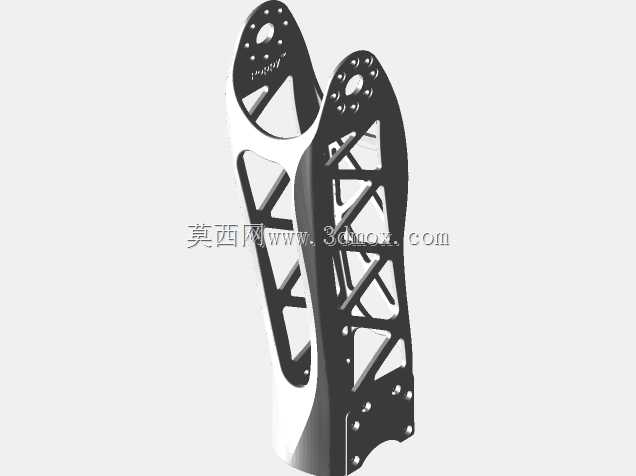

　　设计思路上，整套骨架优先兼顾轻量化与结构刚性，四肢承力件大量采用镂空桁架式构型，在去除非受力区域多余材料的同时，沿关节传力路径保留连续的加强筋走向，既降低了舵机的驱动负载，也能抵消步行落地时的横向形变。关节连接位统一采用标准化孔位布局，不同区段的支架、转接件均可独立拆卸替换，开发者在调整身高、臂展或更换更大扭矩舵机时，无需重新制作整体骨架，仅需更换对应转接板即可完成改装。下肢作为双足行走的核心受力段，髋部配置三个正交方向的转动自由度，可实现大腿前后摆动、侧方摆腿与髋部转向；膝关节单自由度承担弯折缓冲，腿部支架沿小腿受力方向做了加长加强，避免单腿支撑时出现支架颤振；踝部分别设置俯仰与横滚两个调节自由度，能够在足底接触地面时自动适配微小坡度，抵消步行过程中的重心偏移，提升静态站立与动态行走的稳定性。

　　安装边界方面，整机采用拟人直立尺寸比例，肩宽、臂长与腿长的比例参照人体上肢下肢分布设定，双臂完全侧向展开时总臂展接近整机身高，原地作业所需的横向安全空间需覆盖双臂全展范围，避免动作过程中臂部触碰周边障碍物。躯干内部预留的空腔可集中布置控制板、电池与传感模块，所有关节的走线均沿支架内侧的线槽布设，弯折处预留了足够的线束余量，防止关节反复转动时磨断导线。足底为平板式支撑结构，可直接加装足底压力传感器，接触面预留了防滑垫安装槽，在平整实验台面、硬质地面均可获得足够支撑摩擦力。

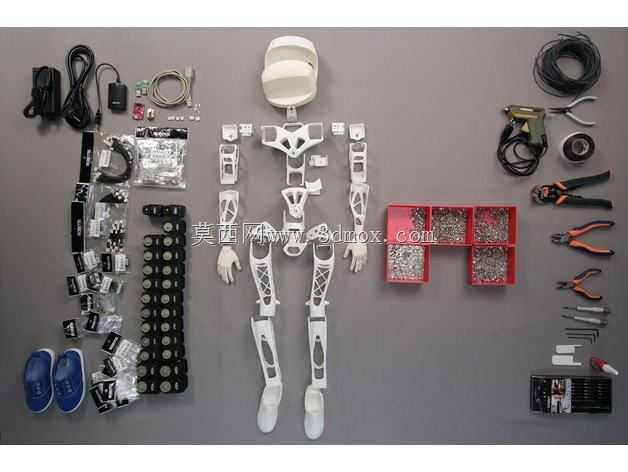

　　从结构验证角度，该骨架的所有关节转轴均做了同轴度限位设计，装配时可通过侧边的锁紧螺钉调整关节阻尼，既能够在断电状态下保持姿态锁定，也可根据负载需求微调转动间隙。整机模块化的拆分逻辑，将头部、躯干、大臂、小臂、大腿、小腿、足底分为独立装配单元，维修更换时可单独拆解故障区段，无需拆解整机关联结构，非常适合机器人开发者从机械装配、运动学解算到步态调试的全流程实训使用。
