仿生机械臂前臂关节结构设计

　　这套前臂结构属于仿生机械臂的中段执行单元，承担着连接上臂肩关节组件与末端夹持器的核心作用，在整机运动链中处于力传递与姿态调整的关键位置。从实际工程应用来看，这类结构广泛出现在教育科研平台、开源机器人二次开发、轻量级协作演示装置以及人机交互实验场景中。它既可以作为高校机器人课程的运动学教学载体，用于讲解串联关节的坐标变换与工作空间分析，也能在创客项目中充当抓取作业的承载臂段，配合舵机或步进电机完成腕部回转与末端定位动作。

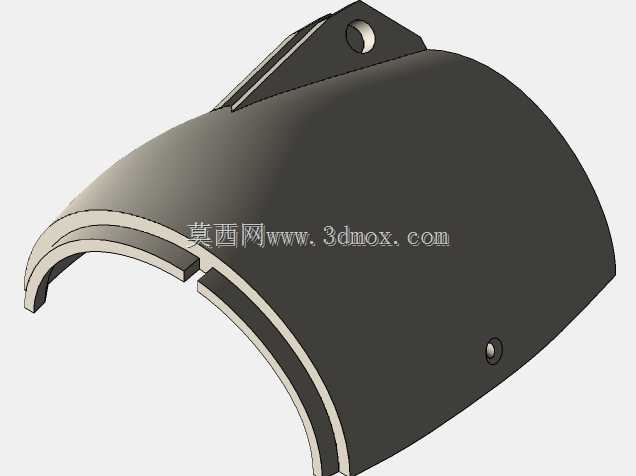

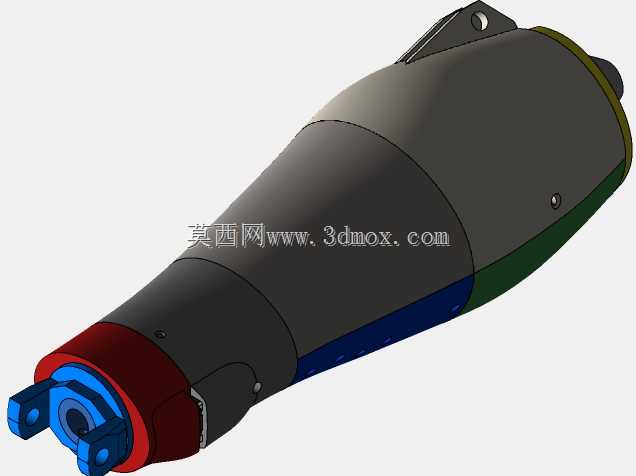

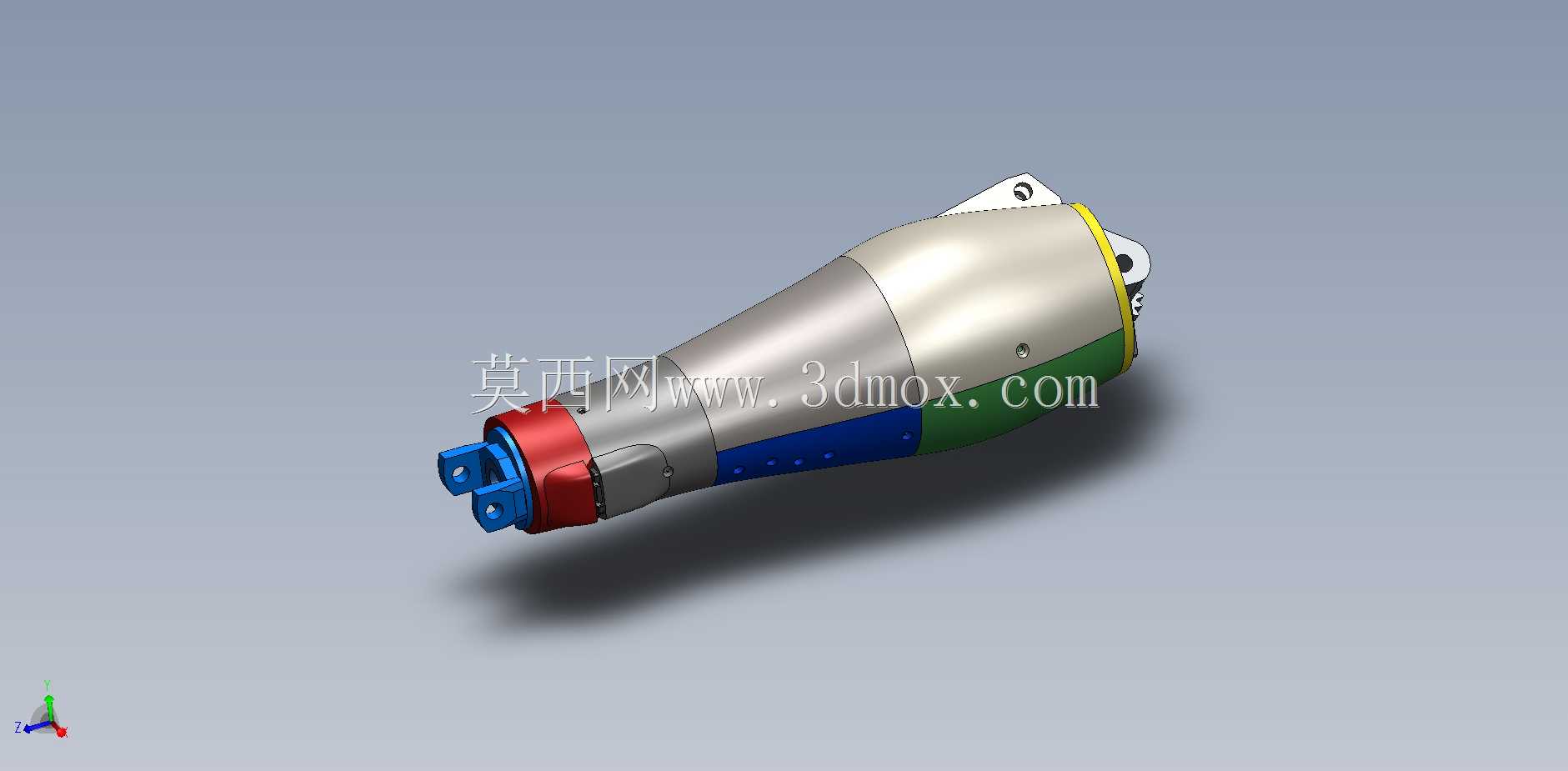

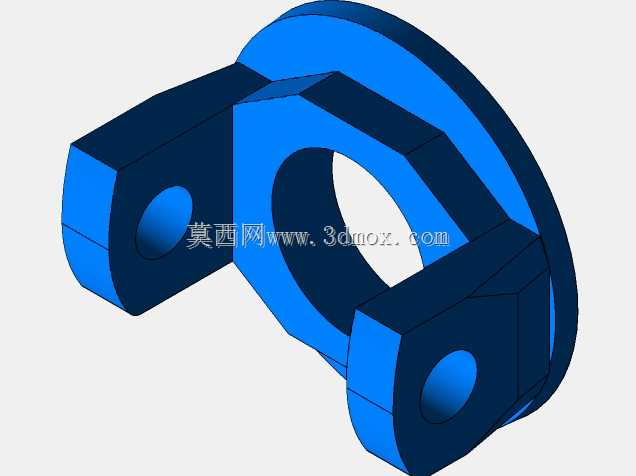

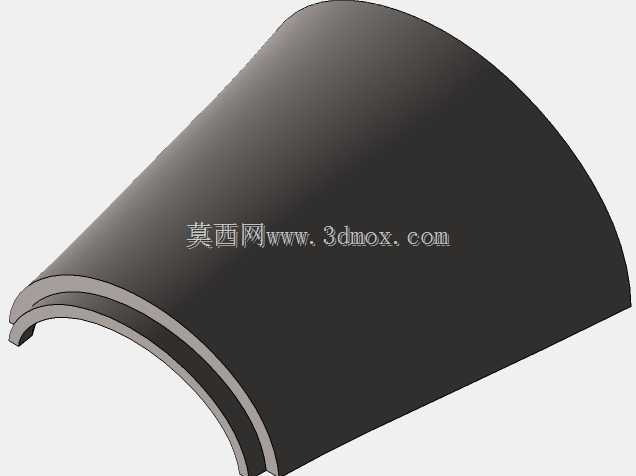

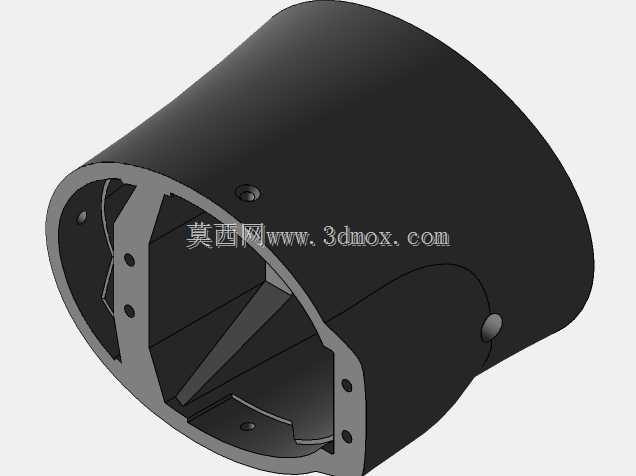

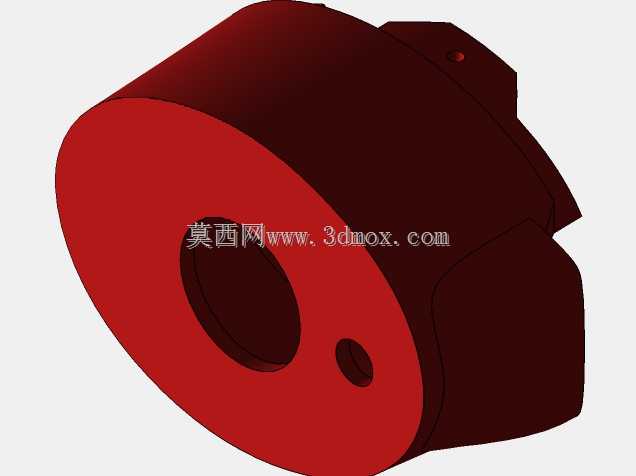

　　从结构功能上拆解，前臂内部需要容纳驱动元件、传动走线以及关节连接接口。模型中可以看到靠近腕部的红蓝端盖区域，这一部分对应腕关节的安装界面，预留了与末端执行器对接的轴孔与紧固位置；靠近肘部的银灰锥形壳体则负责与上臂输出端相连，形成转动副。壳体采用分段式锥形轮廓，并非单纯为了仿生外观，而是顺着内部电机、减速器与线缆的排布走向逐步收窄，在保证内部容纳空间的前提下控制整体重量与转动惯量。这种变截面设计对臂杆的刚度分布也有好处——靠近肘关节的根部截面较大，能承受较大的弯矩，而靠近腕部的末端截面缩小，有利于减轻远端负载，提升动态响应。

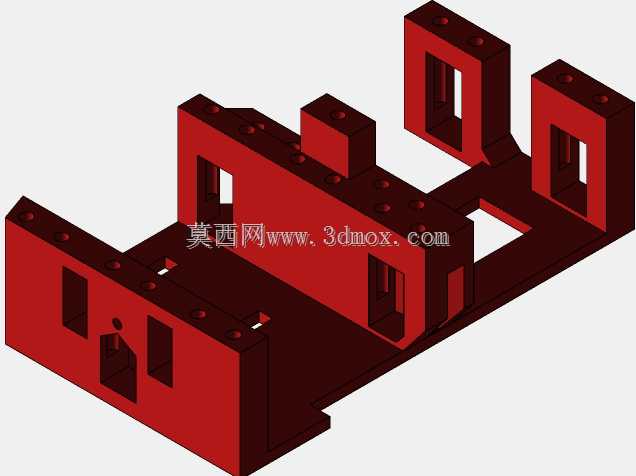

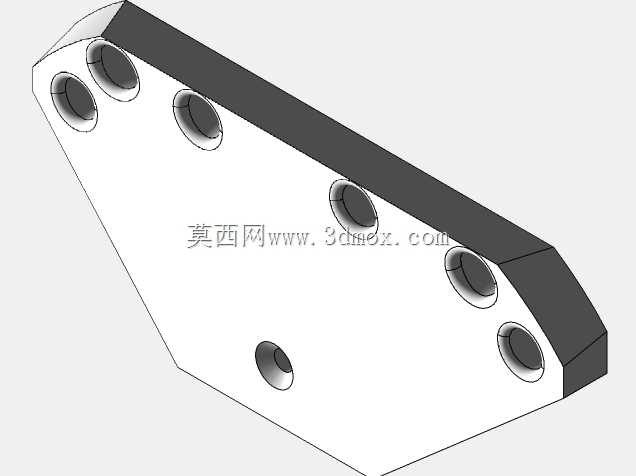

　　在设计思路上，该结构明显遵循了开源仿生机器人的模块化理念。各段壳体通过分色区分，对应实际加工中的不同零件，便于独立打印或机加工后装配。外壳上分布的小孔与凸台用于螺钉紧固、走线固定以及传感器安装位的预留，工程师在二次开发时可以沿着这些基准面加装限位开关、力矩传感器或者视觉模块。关节连接处的黄色环带与黑色端件构成轴向定位与旋转支撑的配合区域，装配时需要保证配合面的同轴度，否则腕部回转时会出现卡滞或径向跳动。

　　从安装边界角度考虑，前臂的轴向长度决定了机械臂小臂段的力臂长度，直接影响肘部关节的扭矩需求。锥形壳体的最大外径出现在靠近肘部的一端，这一尺寸在整机布局时需要与上臂外壳、肘部驱动轮的运动包络留出间隙，避免大角度屈伸时发生干涉。腕部接口的法兰尺寸与孔位则决定了可适配的末端夹爪规格，选型时需要核对接口圆径、安装孔间距以及输出轴的伸出长度。内部走线通道沿壳体轴线方向布置，电源线与信号线从肘部中空关节穿入，沿内壁到达腕部电机，这种中空走线方式能有效避免关节转动过程中线缆反复弯折拉扯，提高使用寿命。

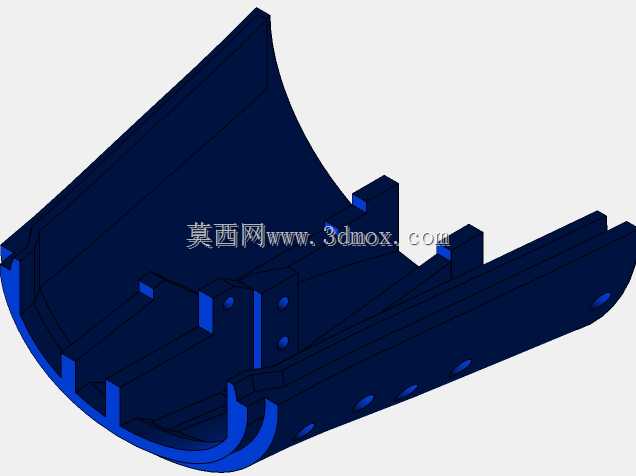

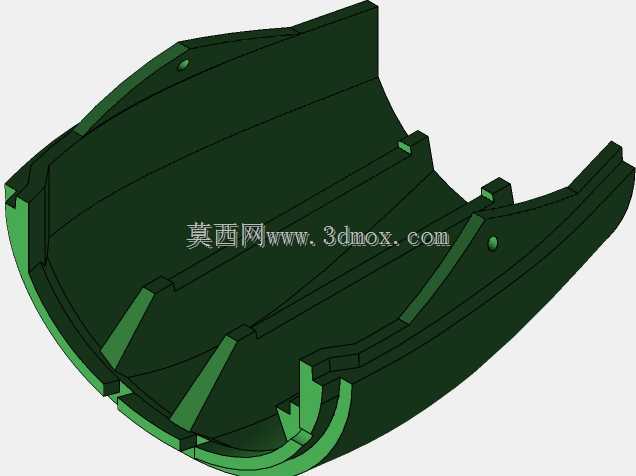

　　在受力层面，前臂壳体除了承担自身重量，还要承受末端夹持器及被抓取物体产生的弯曲载荷。锥形薄壁结构配合内部加强筋，可以在轻量化与刚性之间取得平衡；根部的连接法兰承受弯矩最大，因此壁厚与螺钉数量都相应增加，而腕部端盖主要起定位与防护作用，受力相对较小。实际装配中还需关注各分段壳体结合面的平面度，结合面贴合不紧会引入装配间隙，导致臂杆整体刚性下降，在末端负载较大时出现抖动。

　　对于从事结构设计与机器人集成的工程师而言，这类前臂模型的价值在于提供了一个完整的关节段参考：从壳体分块、接口定义、走线规划到关节配合，都可以作为自研机械臂小臂段的设计蓝本。在改造时，可以根据所选舵机的实际尺寸调整内腔容积，依据负载要求放大根部法兰或更换金属连接件，也可以在壳体表面拓展安装位以集成更多感知元件，从而在仿生外形的基础上满足不同实验与轻作业场景的需求。
