立筋碾压轧机机架结构设计

　　这套立筋碾压设备的三维结构，面向金属型材在线压制成形工序，常见于钢筋冷轧、带肋钢筋调直碾压、扁钢肋条成形以及小型型钢连续轧制生产线。设备核心承担两件事：一是通过上下成对布置的碾压辊对坯料施加稳定压下力，使金属断面产生塑性变形；二是依靠机架两侧的弹性压紧组件吸收轧制过程中的冲击与厚度波动，避免闷车、辊缝突变和工件表面压痕。

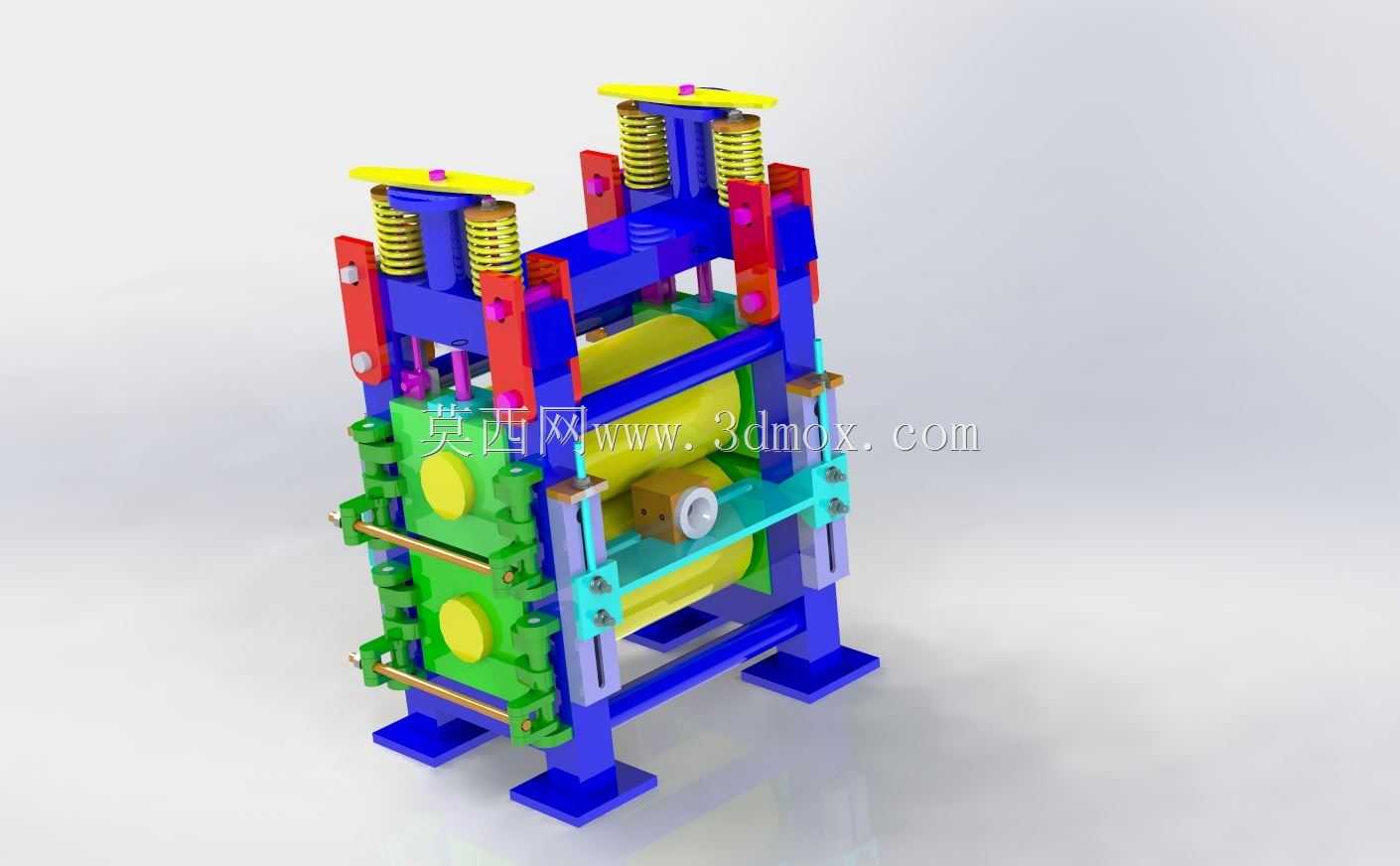

　　从现场布置看，该设备通常安装在矫直机之后、定尺剪切之前，工件沿水平辊道送入，经过中部黄色轧辊组件完成碾压，再由后续牵引机构连续拉出。机架底部采用四块方形支座落地，支座与预埋钢板或焊接底座通过螺栓固定，安装时需要保证底座纵向中心线与前后辊道中心线同轴，左右机架立柱平行度控制在轧制线要求范围内。设备整体宽度方向由两侧立式框架决定，高度方向的主要边界来自顶部弹簧压下装置，检修空间需预留弹簧组件拆装行程和轧辊轴向抽出距离。

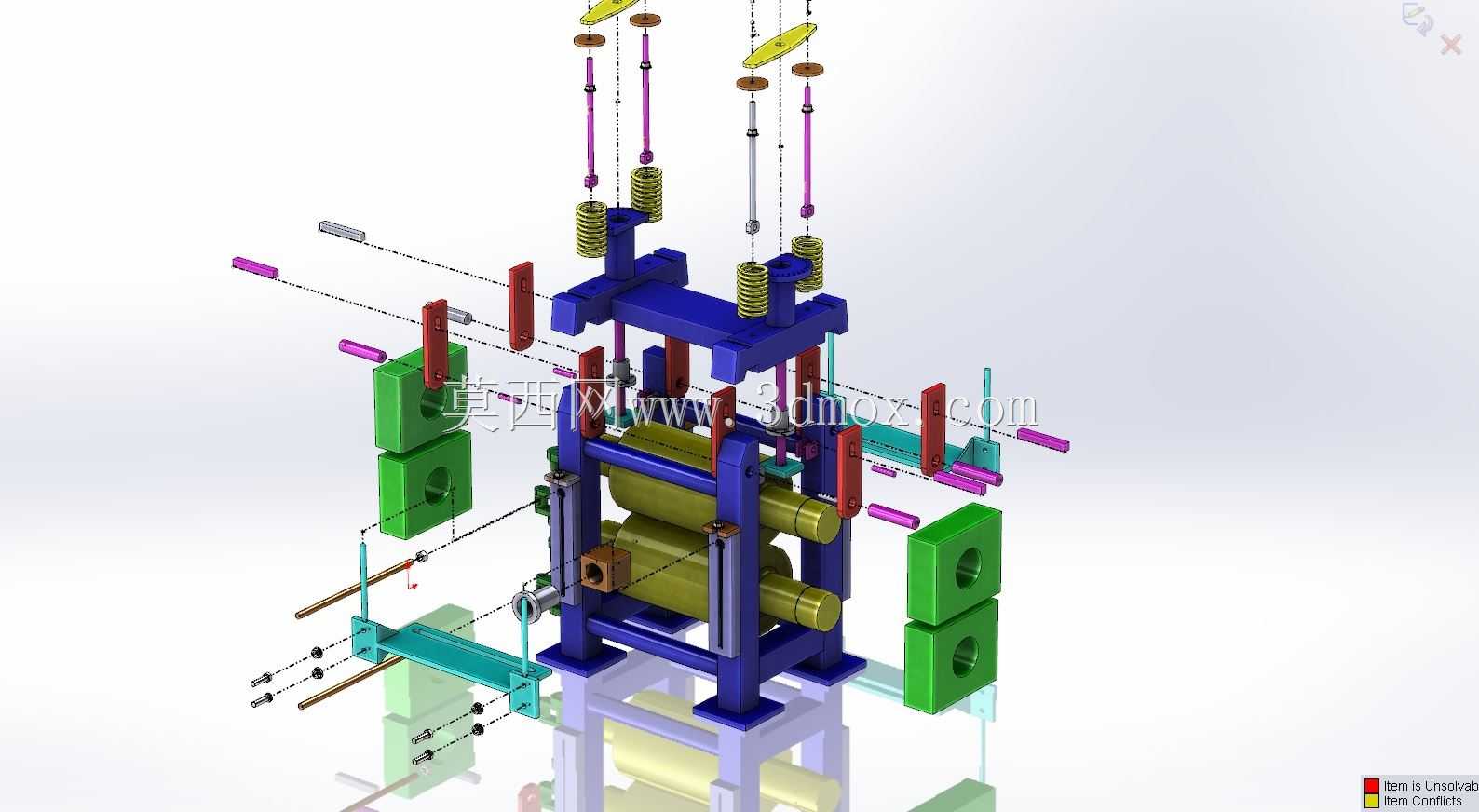

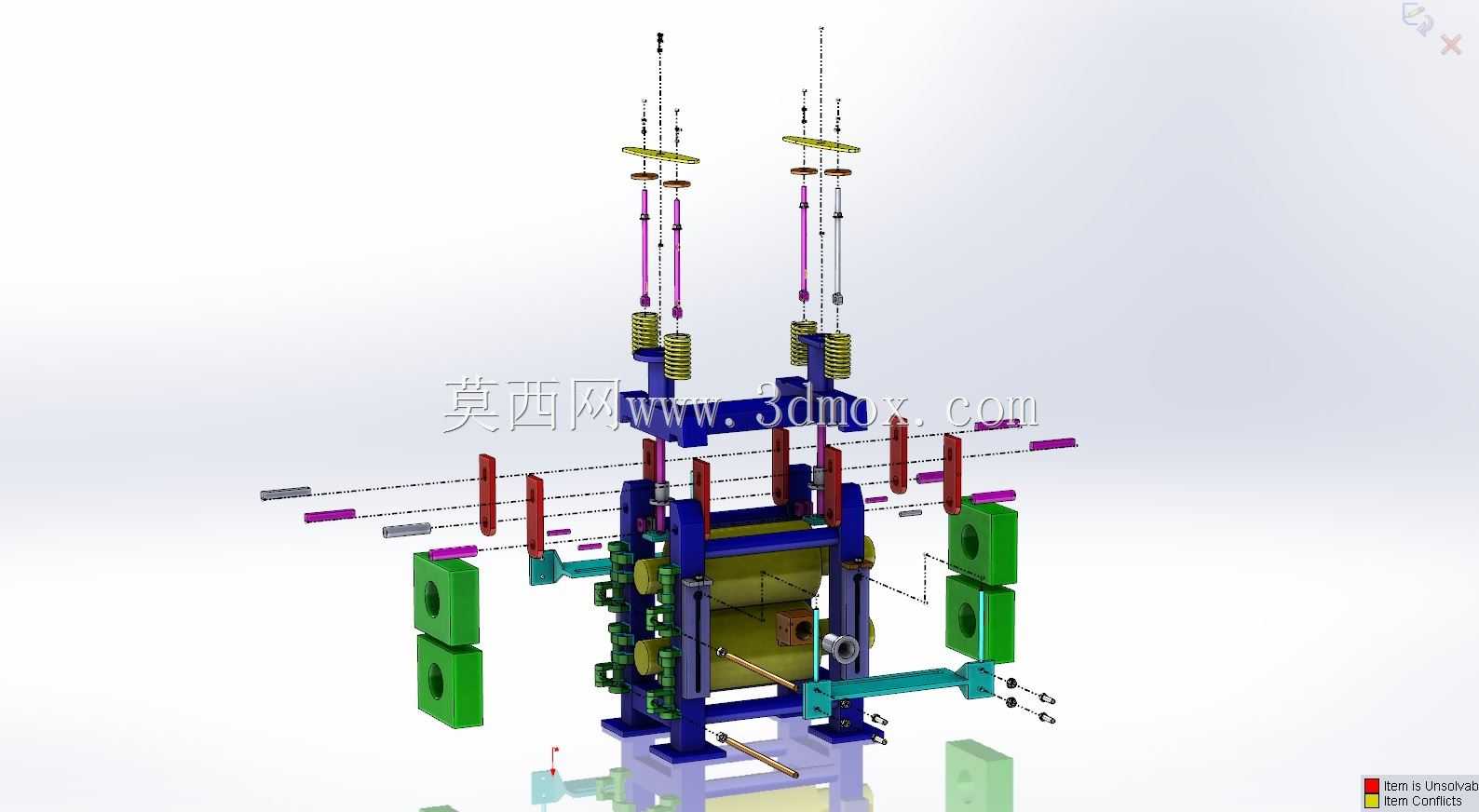

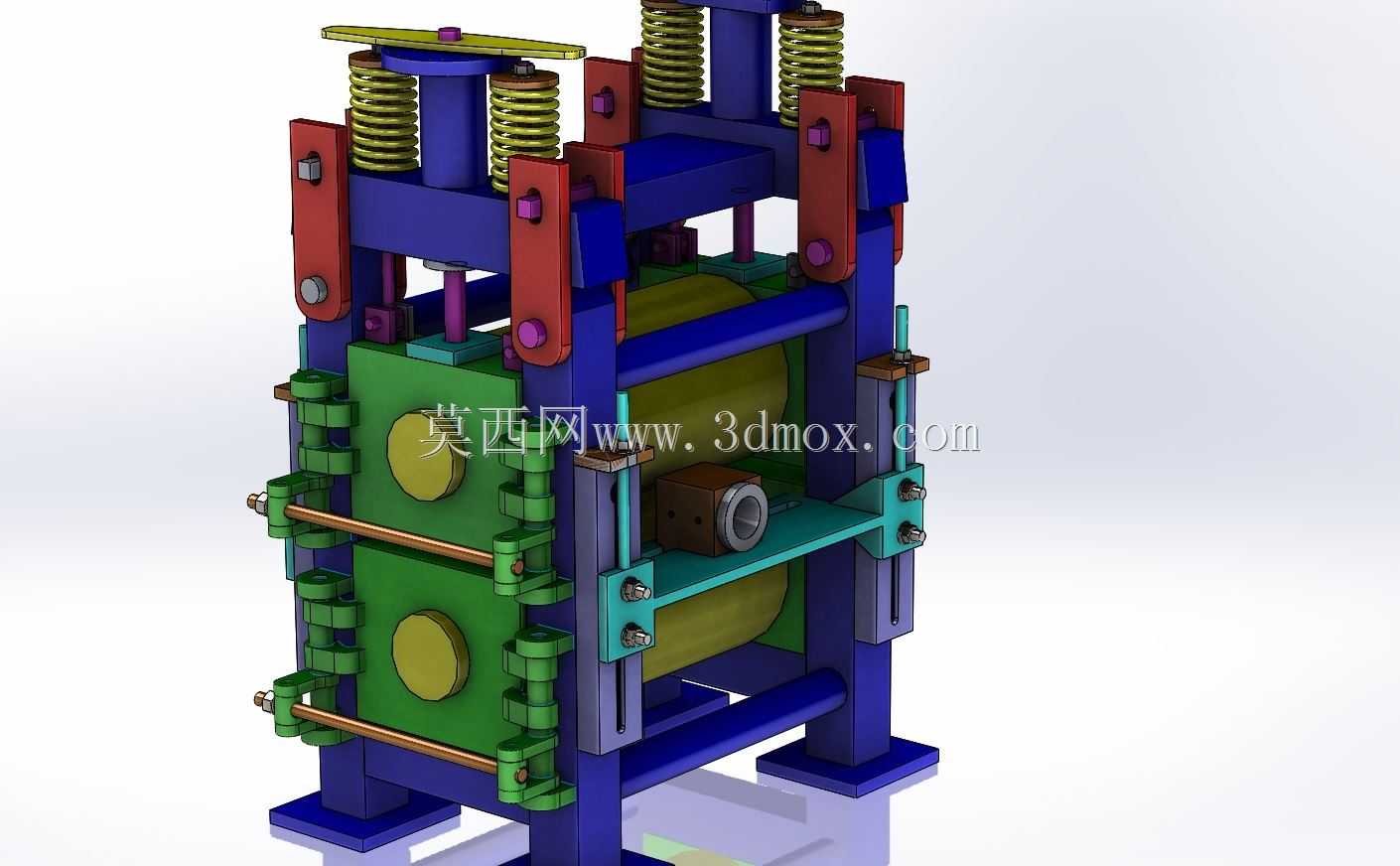

　　结构上，蓝色部分构成主承力机架，采用左右闭式框架与横梁连接的形式，能够承受轧制力形成的封闭力流。红色构件为侧向压板与导向支座，负责把压下力传递到立柱，并对轴承座形成侧向约束。机架顶部布置四组黄色螺旋弹簧，弹簧上端通过黄色压板和紧固件限位，下端作用于上辊轴承座；这种弹簧压下方式相比刚性丝杠压下，具备一定缓冲能力，适合来料厚度存在轻微波动、又需要保持稳定压紧力的碾压工况。

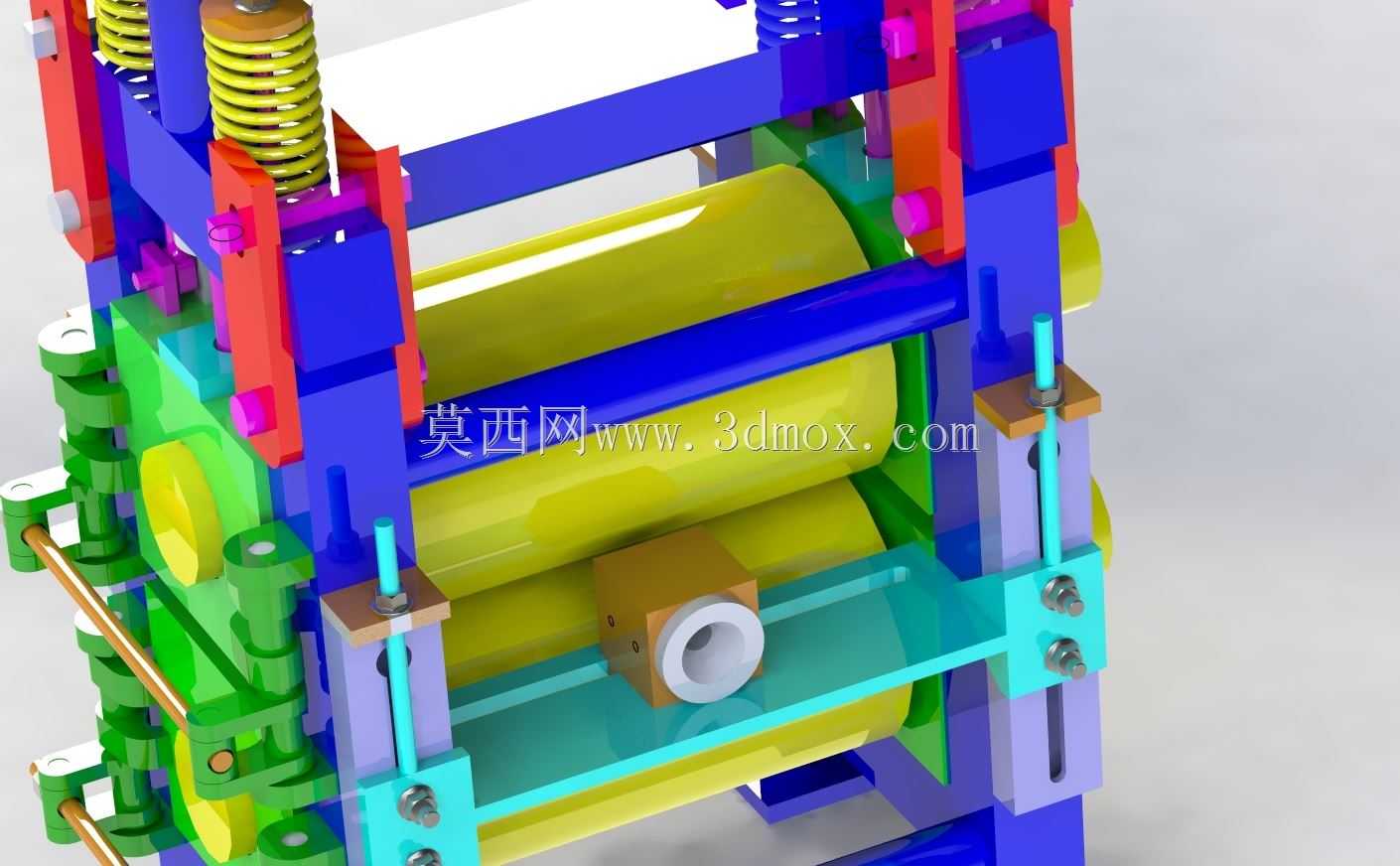

　　中部黄色辊系是执行变形的关键。上下轧辊通过轴承座安装在机架窗口内，轴承座沿立柱导向面上下滑动，辊缝变化时沿固定轨迹运动，避免轧辊轴向错位。绿色箱体集中布置在机架一侧，内部可容纳传动齿轮、润滑通道或辊缝调整机构，外侧圆形端盖对应轴承与轴系位置，便于检修时拆开检查。青色横向连杆和调节件贯穿两侧机架，用于同步约束左右轴承座位置，也可作为辊缝微调或锁紧结构的一部分，保证两侧压下量一致，防止工件跑偏。

　　建模时需要重点处理机架窗口与轴承座的配合关系。轴承座导向面与立柱滑轨之间应保留合理滑动间隙，过小将导致热态卡滞，过大则会在轧制冲击下产生横向摆动。顶部弹簧组件要建立真实的预压状态，弹簧中心线应与压下力作用线重合，压板与弹簧座之间需要设置定位止口，防止设备振动后弹簧偏磨。辊系部分则要保证轧辊轴线与牵引方向垂直，左右轴承孔同轴，辊面工作宽度与工件最大宽度匹配；若用于带肋钢筋成形，辊面还需加工相应环槽或刻痕，模型中可通过替换辊子零件实现不同规格快速切换。

　　传动接入方面，设备可由减速机、链轮或齿轮箱驱动轧辊，输入端通常位于机架侧面。选型时需要根据坯料材料、屈服强度、压下量和轧制速度核算轧制力矩，再反推电机功率与机架刚度。机架立柱和横梁的截面不能只按静态强度估算，还要考虑反复加载下的挠度：机架开口变形过大会使辊缝不稳定，直接影响立筋高度和成品尺寸一致性。弹簧刚度则依据允许的厚度波动范围和目标压紧力确定，刚度过高缓冲不足，刚度过低又会造成压下量漂移。

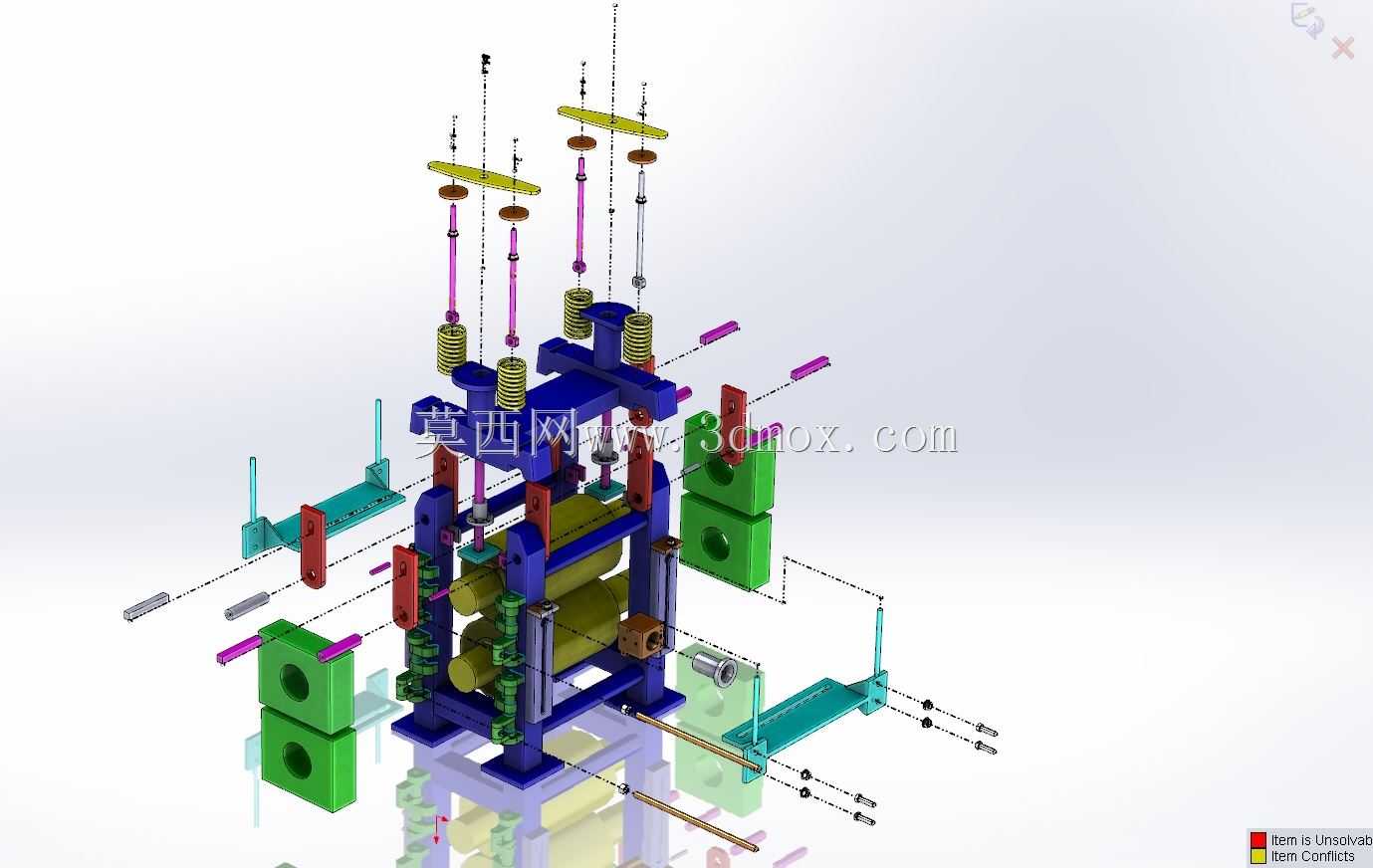

　　维护层面，该结构把易损件集中在轧辊、轴承、弹簧和导向滑板处。轧辊磨损后可从机架侧面或顶部抽出，轴承座端盖外露，便于定期补充润滑脂；弹簧压板拆除后可逐组更换弹簧，不需要整体解体机架。绿色箱体上的多层紧固点说明内部轴系和调整件具有较高装配密度，现场装配时应按先机架找正、再辊系落位、后弹簧预压的顺序进行，最后通过横向连杆锁定左右同步位置。整体设计强调刚性承载、弹性补偿和连续轧制的平衡，适合小型金属型材碾压工位的结构设计与设备选型参考。
