哈斯机床工件侧向定位挡停夹具

　　这套工件挡停机构面向立式加工中心工作台面的批量装夹场景，核心作用是在毛坯或半成品沿工作台进给方向推送时提供稳定的机械限位，使操作人员不必每次测量坐标，就能把工件靠放到一致的基准位置。挡停座直接落在机床T型槽工作台上，底部通过槽用螺栓与T型螺母压紧，安装位置可沿槽向灵活调整；当工件批次更换、外形尺寸变化或工序基准转移时，松开压紧件即可整体移位，重新锁紧后又能形成刚性定位面。

　　从结构组成看，装置包含固定挡块、可调支承座、横向调节螺杆、锁紧手柄以及辅助快速压臂。中部金属座体承担主要限位载荷，正面与工件接触的位置形成平直止挡面，承受推料和切削过程中传来的水平力。座体上布置多组安装孔与沉孔，既用于把各功能板叠装成整体，也为挡块高度、伸出长度和附件位置提供调整余量。孔位间距按照常见工作台槽距和夹具模块化组合习惯设计，避免在实际装配时出现干涉或无法锁紧的问题。

　　横向螺杆贯穿座体，端部配合手拧件实现微调。粗定位时先把挡停机构移动到接近目标坐标的位置，再旋转螺杆推动限位块做小距离进给，刻度感虽不依赖精密读数，却能通过螺纹副的自锁特性保持位置。切削振动存在时，单纯依靠螺纹摩擦并不适合作为最终约束，因此机构另设锁紧手柄与压紧结构：调整完成后扳动偏心手柄，可把活动件压死在基准面上，减少让刀、窜动和重复定位偏差。

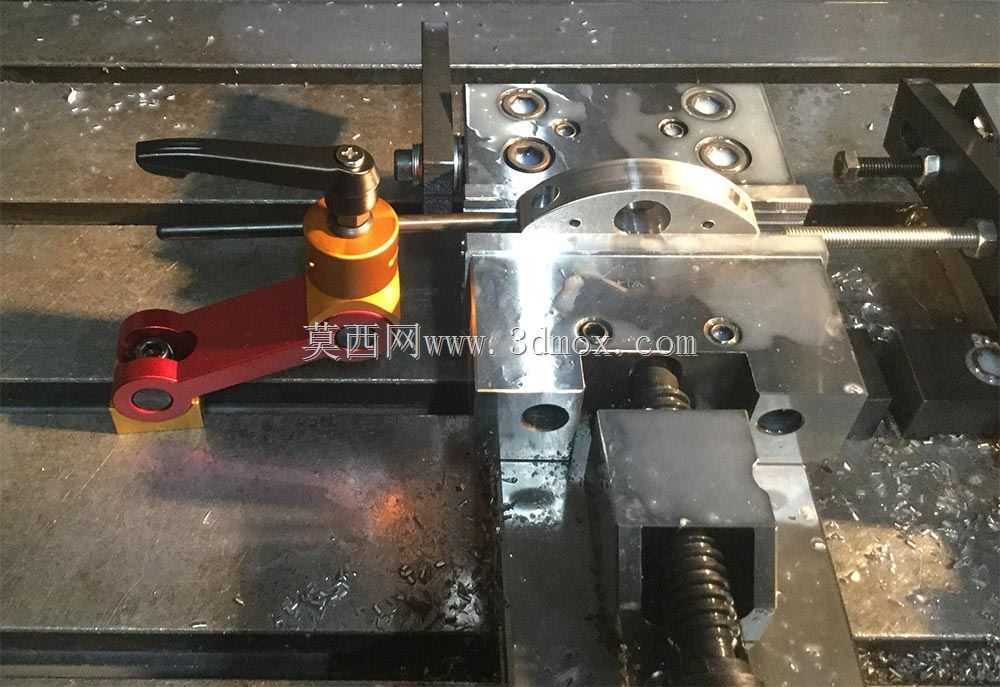

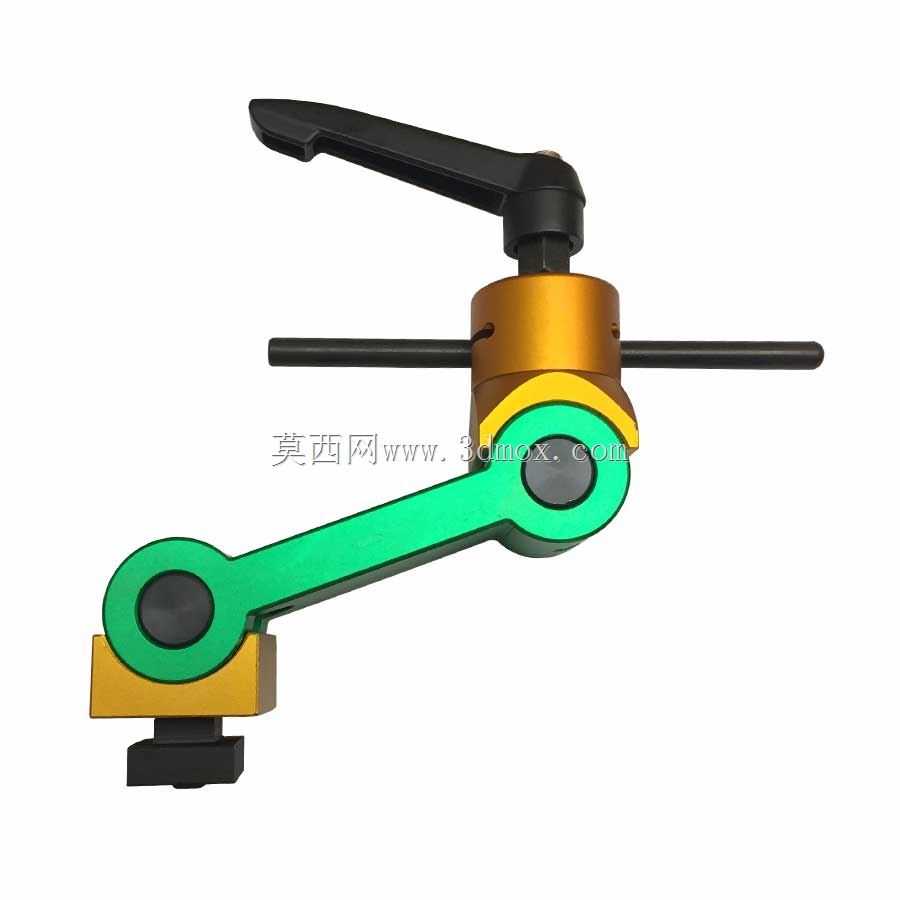

　　左侧的快速夹臂属于辅助定位与压紧单元。红黑配色的压臂通过回转支座连接在橙色基座上，手柄采用偏心夹紧原理，下压时压头快速接近工件表面并产生夹紧力，抬起时则迅速释放。它适合在工件靠紧挡块后限制上方或侧向自由度，尤其在板类、方坯、长条零件的粗加工中，能够与台虎钳、压板或精密平口钳配合使用。压臂端部的压头位置可随工件高度变化进行换位，支座本身也能通过T型槽固定，不必在工作台上额外钻孔攻丝。

　　设计这类机构时，首先要考虑机床行程与工作台边界。挡停块不能伸入刀具有效切削路径，也不能与主轴端面、刀柄、排屑器或安全门发生碰撞。三维建模阶段需要把工作台T型槽宽度、槽间距、台面到主轴端面的最小距离、刀具最大直径以及换刀空间一并带入装配校核。挡块高度应根据工件夹持高度确定：过低会使接触点偏离工件刚性区域，推靠时容易翘起；过高则可能在Z向进刀时成为干涉源。较合理的做法是让限位面落在工件侧面中下部，并保留足够的压板操作空间。

　　刚性传递路径同样关键。工件撞击或持续靠压挡块时，力应依次经过接触块、座体、底部连接板和T型槽螺栓，而不是由细螺杆单独承受。螺杆在方案中承担调节功能，锁紧后主要定位力由贴合面和压紧件承担，这样可以保护螺纹副，避免长期冲击后出现弯曲或松动。座体转角处设置加强过渡，底板与立板之间通过多颗紧固件连接，形成类似L形支承的稳定结构；表面金属件在切削液环境下使用，需关注防锈和排屑，外露滑动面应便于清理切屑。

　　实际使用中，该挡停机构适合重复批次零件的首件定基准、流水线式上下料以及多工位并排装夹。工件从台面一侧推入，先接触可调挡块，再由夹钳或压板固定；加工完成后松开压臂，工件沿同一方向取出。由于挡停位置可重复，操作人员在同批次生产中无需反复寻边，数控程序坐标系也能保持稳定。若用于不同宽度工件，可通过螺杆改变挡块伸出量，或把整个组件换到另一组T型槽上；若用于异形件，则可更换接触块形状，使限位面贴合毛坯侧面。

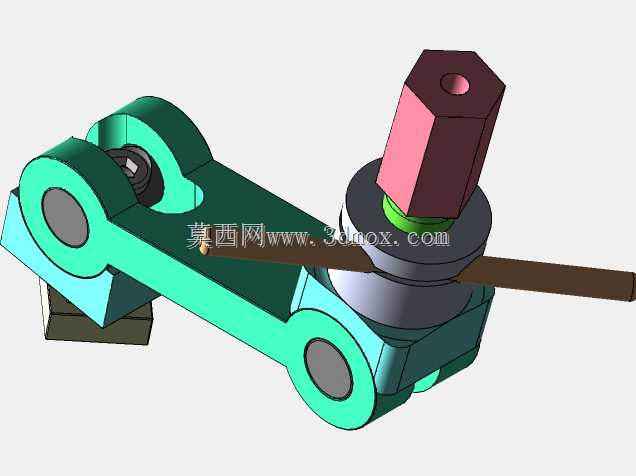

　　建模时应重点表达螺纹调节行程、手柄偏心夹紧角度、压臂回转范围以及底座安装孔的开放空间。装配体中需要保留运动件的极限位置，检查手柄下压时是否与工件、钳口或刀具路径冲突，也要保证操作人员在机床门内有足够空间完成扳手动作。整体结构不追求复杂驱动，而是以机械限位、快速锁紧和现场可调为核心，在小批量柔性加工与常规铣削工序之间取得实用性平衡。
