库尔特数控双工位精密虎钳结构

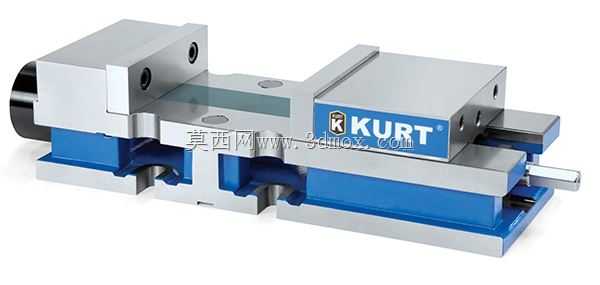

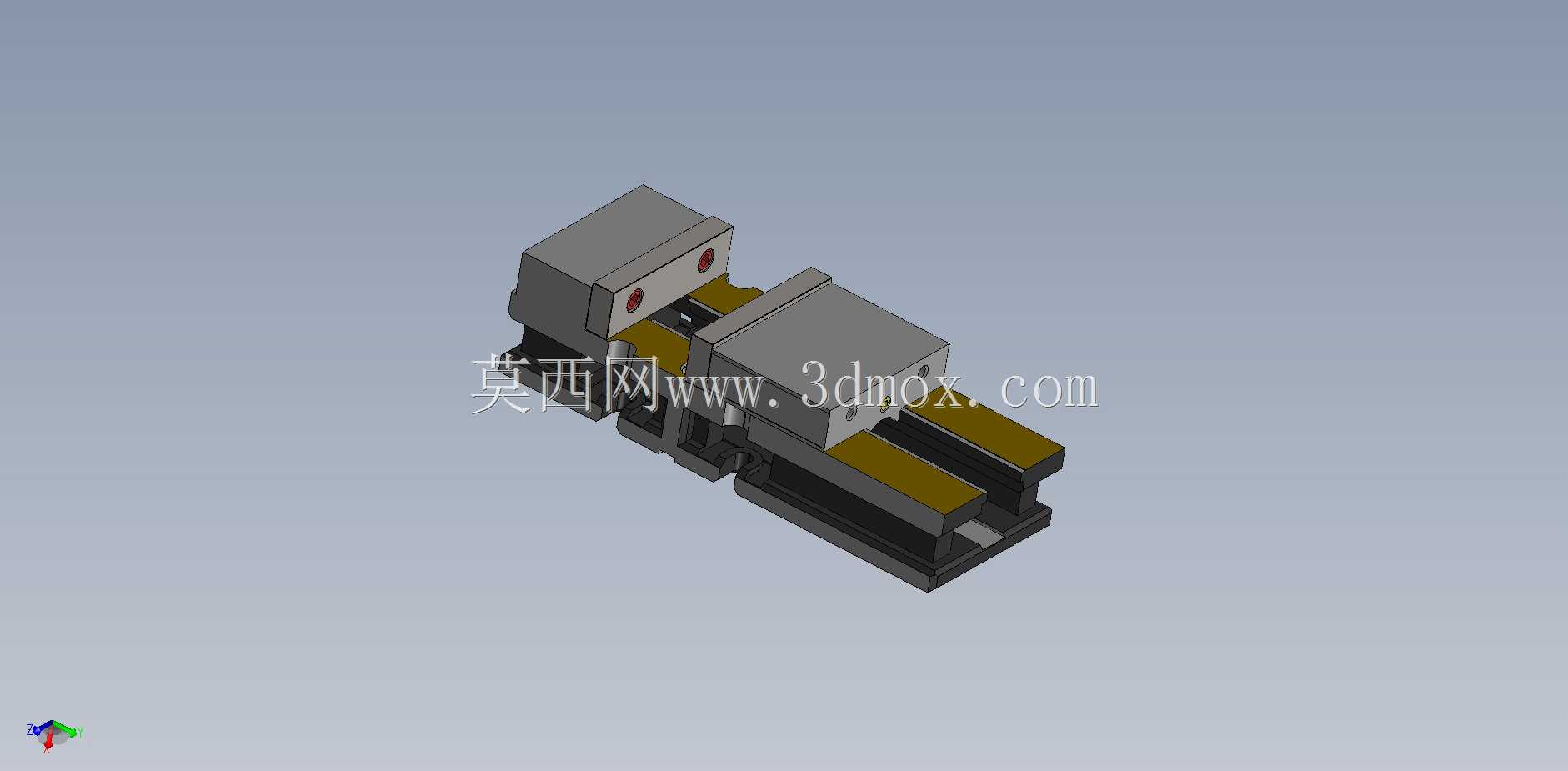

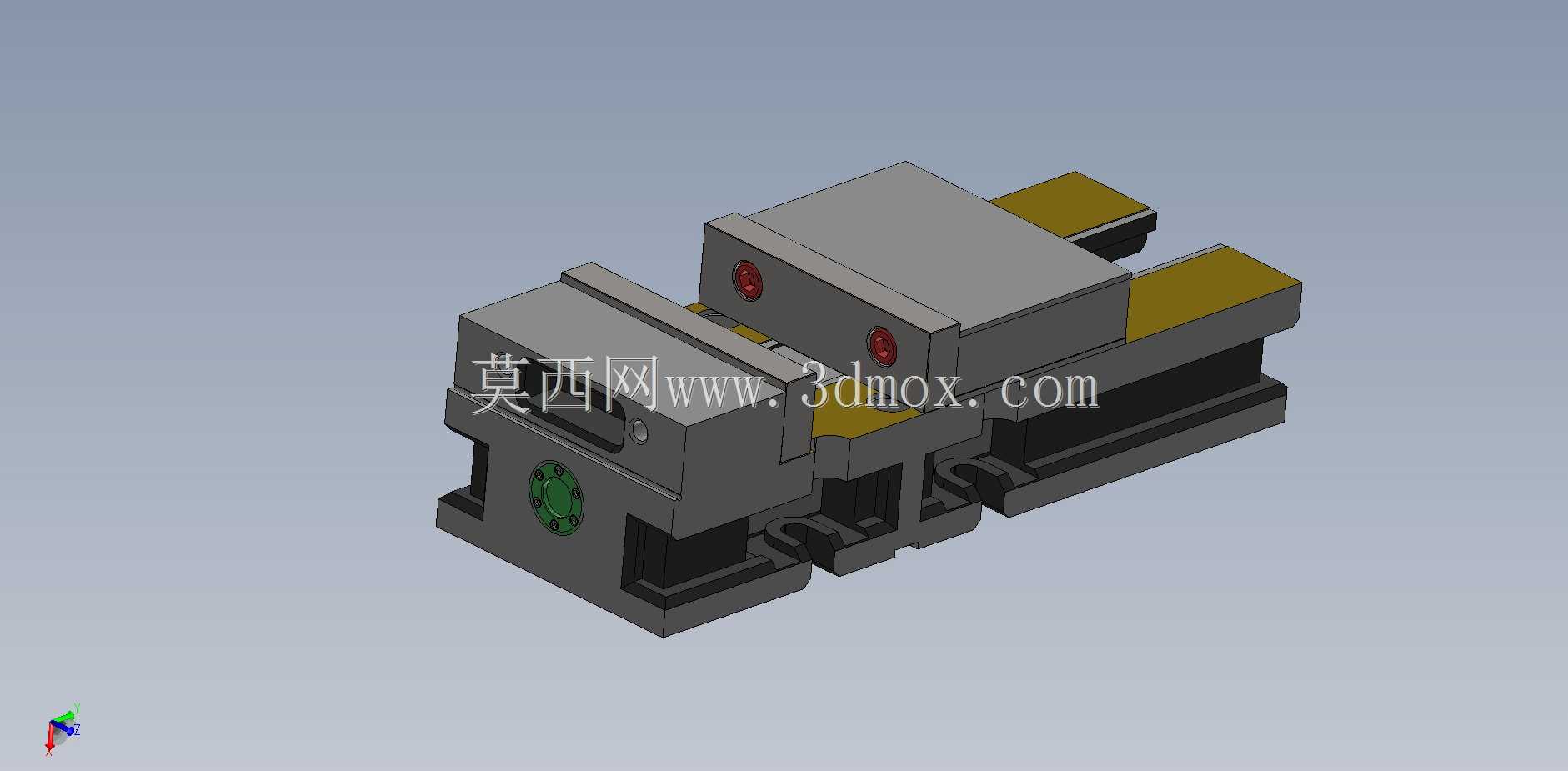

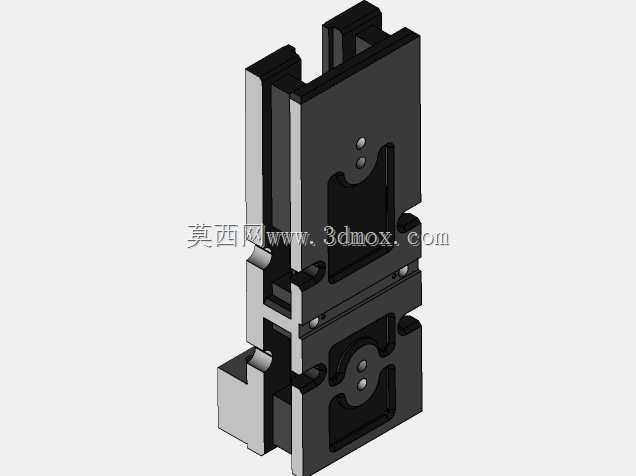

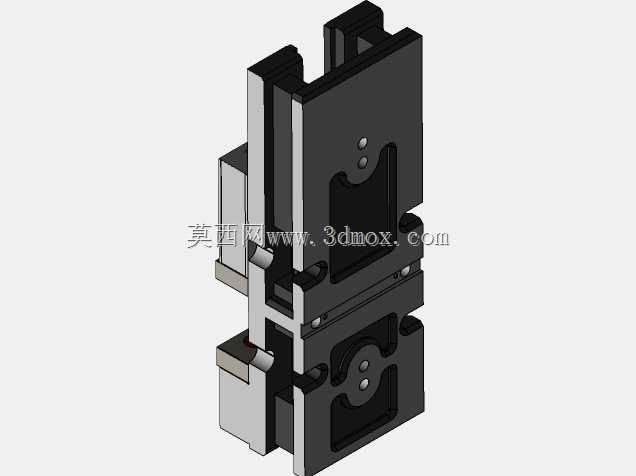

　　这套虎钳结构面向数控加工中心、精雕机、铣床和钻攻工位的装夹需求，采用双夹持单元并列布置的方式，可在一次工作台定位中完成两个工件的夹紧，也可配合长坯料实现跨钳口支撑。模型把固定钳体、活动钳块、导向滑轨、丝杠进给、底座定位和钳口护板等部分完整表达出来，适合在夹具方案评审、机床工位布局和非标工装改造时作为结构参考。

　　从实际加工场景看，普通单工位虎钳在小件批量加工时频繁换料，工作台有效面积利用率不高；双钳体结构能够把两个独立夹紧位置集中在同一底座上，操作者按统一基准装夹后，主轴可依次完成两个工位的铣削、钻孔或攻丝。若用于长条零件，两个钳口还能分担夹持力，减少悬臂振动；若用于异形件，则可通过更换软爪、垫高块或定制钳口，把铸件、型材、方料和预制半成品稳定压在导轨平面上。

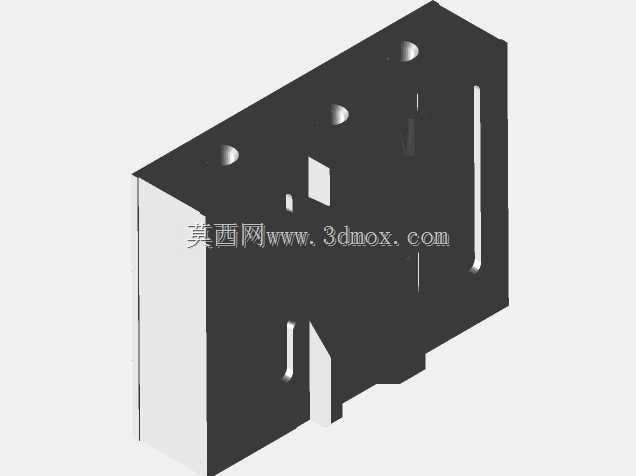

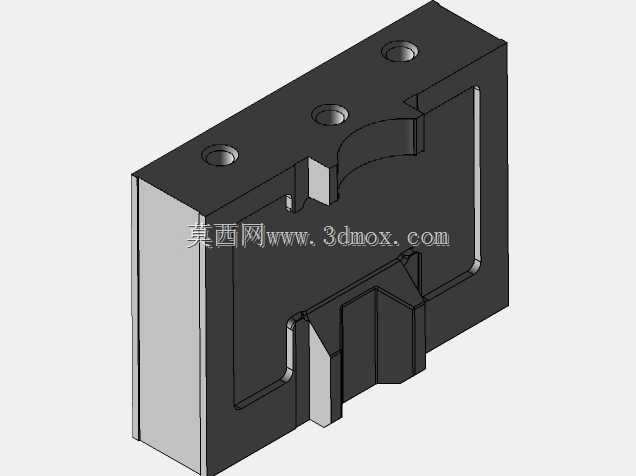

　　结构设计上，钳体承担主要夹紧反力，活动块沿底部导轨方向移动，丝杠把旋转输入转化为直线进给。导轨副需要控制侧向间隙，否则在重切削时活动钳块会出现微量偏转，直接影响工件侧面的平行度。模型中钳口与滑块采用可拆分连接，钳口磨损后可单独修磨或更换，避免整体报废。底座区域预留了与机床工作台T型槽配合的安装空间，布置时应让夹紧力方向尽量靠近工作台支撑面，并使螺栓压紧点对称分布，防止虎钳在受冲击载荷时翘起。

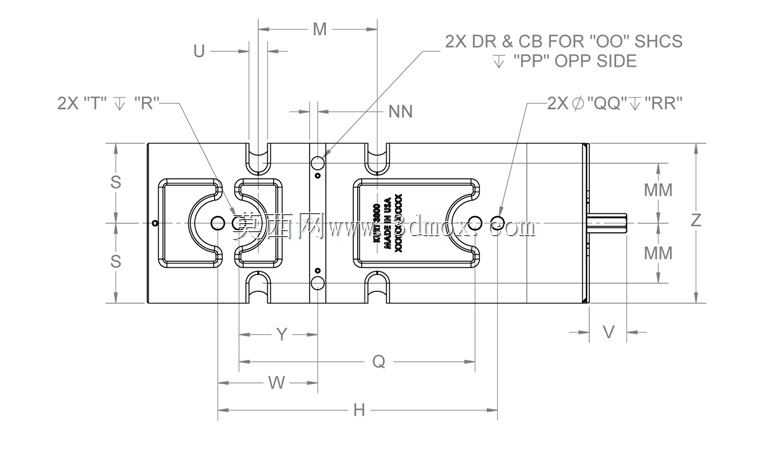

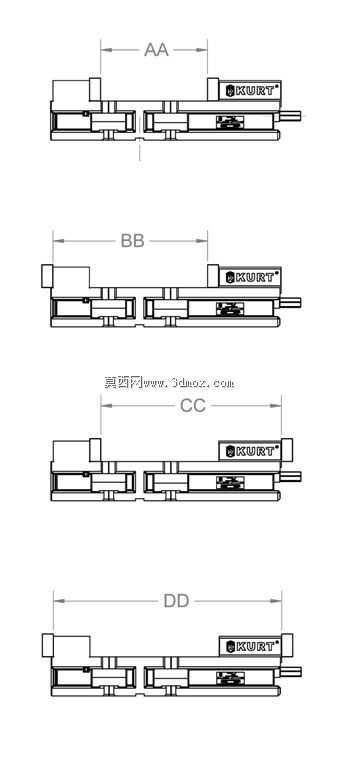

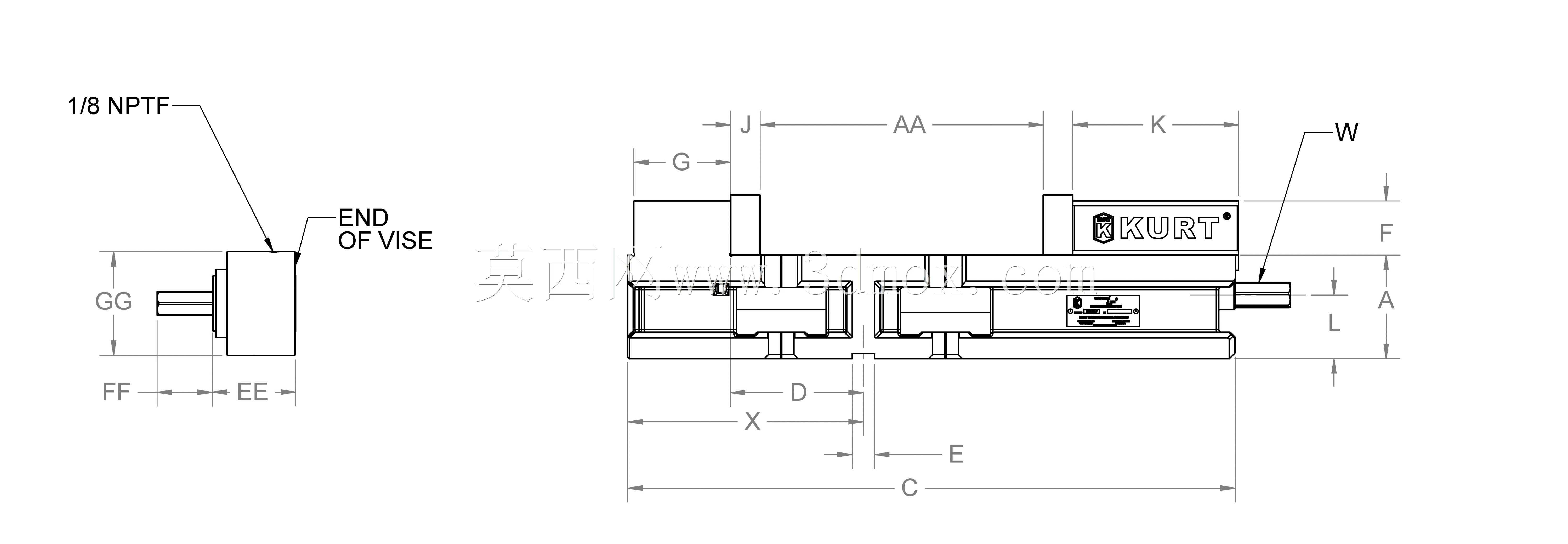

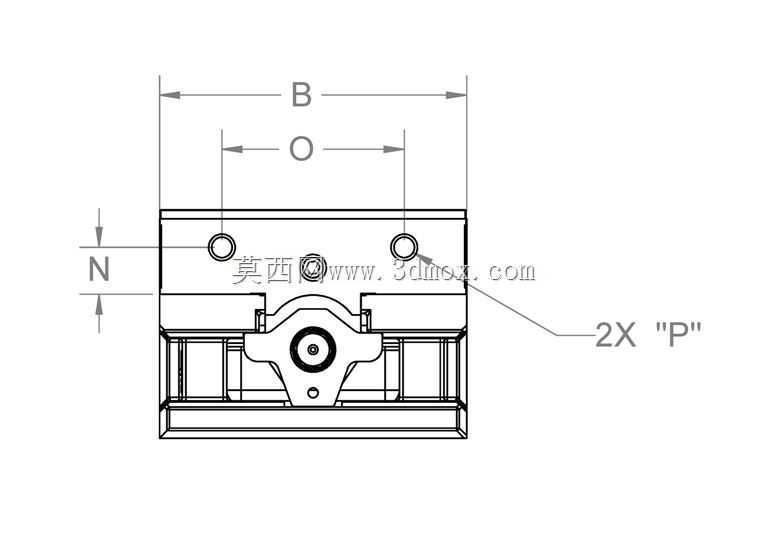

　　外形边界方面，这类虎钳的长度主要由底座导轨和两个钳体行程决定，宽度受钳口开度和排屑空间影响，高度则需要结合机床Z轴安全距离、刀具悬伸和工件高度综合校核。导入机床三维布局时，不能只看虎钳本体轮廓，还要把工件最高点、刀柄外径、安全退刀面和工作台T型槽位置一起纳入干涉检查。若安装在四轴转台上，还需复核虎钳底部到回转中心的高度，避免夹紧机构在旋转过程中与尾座、桥板或护罩发生碰撞。

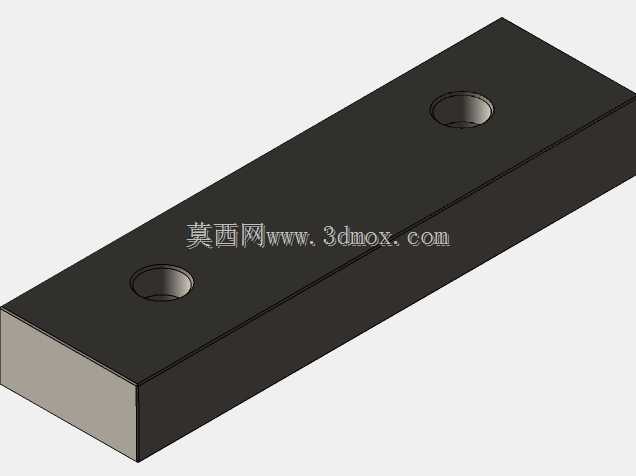

　　钳口设计是保证装夹可靠性的关键。粗加工工况强调大夹紧力和抗抬起能力，钳口常采用滚花或阶梯面增加摩擦；精加工工况则更重视夹持痕迹和基准一致性，可使用铝质软爪或铜质护面，通过试夹后镗削钳口来获得与工件外形匹配的贴合面。模型中钳口区域的黄色垫高件可理解为可换支撑或防护结构，用于适应不同坯料高度，减少工件悬空。对于薄板件，支撑点应靠近加工区域，让切削力直接传递到钳体而不是让工件产生弹性变形。

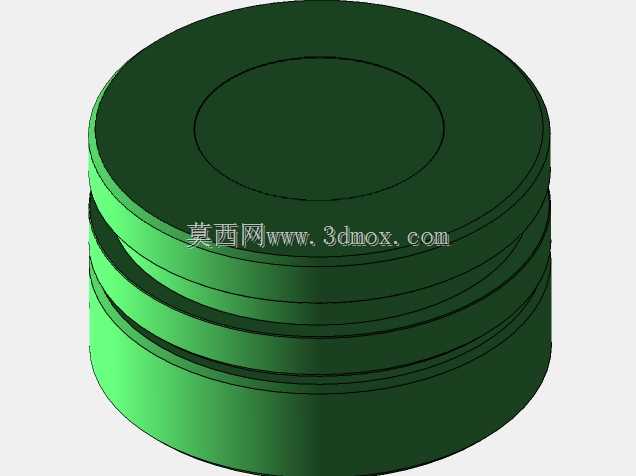

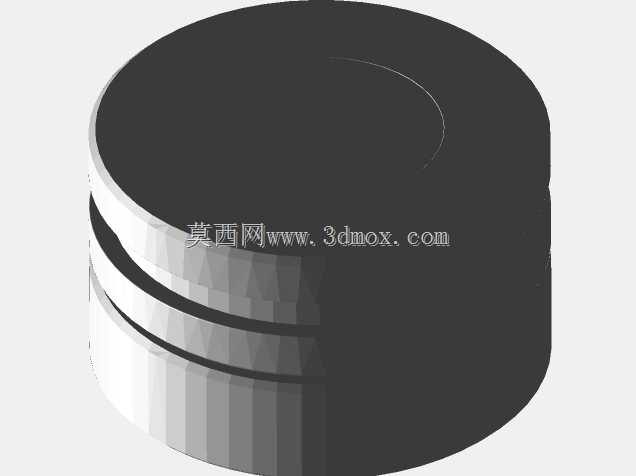

　　进给部分在建模时需要关注丝杠轴线与导轨运动方向的同轴关系。丝杠偏置会造成活动钳块两侧受力不均，长期使用后导轨局部磨损加快；螺母座与活动块之间若设置浮动连接，可补偿少量装配误差，使夹紧力更平顺。端部锁紧结构用于承受加工中的振动载荷，避免钳口在断续铣削时缓慢回退。对于自动化上下料工位，还可在手动丝杠基础上改造成气动或液压驱动，但必须重新核算缸体尺寸、管路走向和夹紧力上限，不能简单把手动施力位置替换为动力源。

　　在工艺排布中，虎钳本体通常选用高强度铸铁或合金钢焊接件，关键滑动面经磨削或刮研保证直线度，钳口淬火后提高耐磨性。粗加工产生的切屑容易进入导轨缝隙，因此结构周围应保留冲屑空间，必要时增加护板或防尘折布。定位基准面要与机床工作台面贴合，安装前清理毛刺和垫屑，否则即使模型尺寸准确，实际加工也会出现底面不平、钳口倾斜等问题。

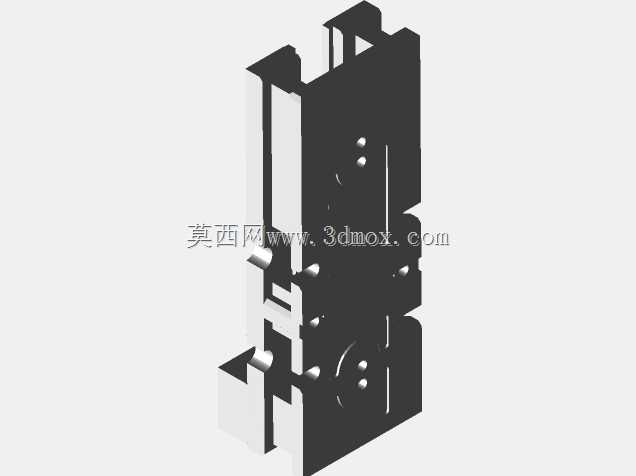

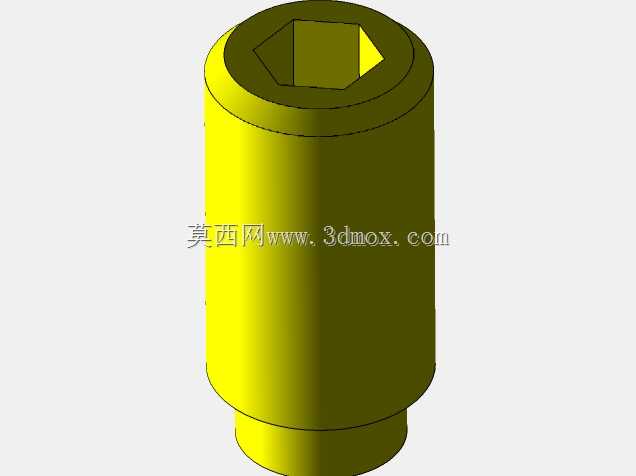

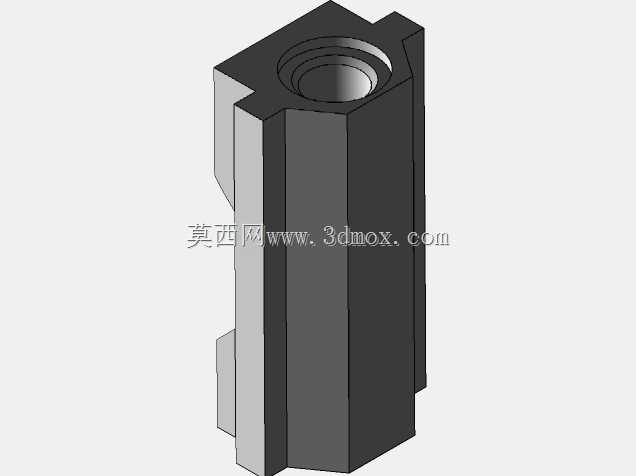

　　三维建模时，底座、滑块、钳口、丝杠、螺母座和紧固件应按真实装配关系分层处理，运动部件保留行程范围，固定部件体现安装孔和定位面。对结构工程师而言，该模型的价值不只是外观展示，更在于可以直接测量钳口开度、底座孔距、滑块高度和干涉边界，并据此判断它是否适合特定机床、工件尺寸和切削载荷。配合CAM仿真时，还可把虎钳作为夹具实体参与刀路碰撞检查，提前发现刀柄擦碰钳口、工件超出夹持范围等现场常见问题。

　　整体来看，双工位虎钳的核心是在有限工作台面积内提高装夹效率，同时通过稳定导轨、可换钳口和刚性底座保证加工精度。设计或选型时应把工件形状、切削力方向、行程需求、排屑方式和安装基准一起考虑，使夹具既夹得住，也能让刀具可达、操作者易装卸、维护时易拆换。
