立式加工中心BT40刀库卡爪支架

　　这套结构对应的是立式加工中心圆盘式或夹臂式刀库上最常见的BT40规格刀位卡爪，也就是现场维修人员常说的刀夹、刀座支架。在实际产线里，刀库承担着主轴与刀位之间刀具自动交换的中转任务，每一个刀位都需要一个能够稳定抱住刀柄锥柄法兰盘的弹性夹持件，这个支架正是完成该动作的核心承载件，它既要在刀盘静止时把重达数公斤的BT40刀柄牢牢固定在刀位上，又要在换刀臂插拔刀具时提供适度的开合弹性，既不能松到刀具在刀盘旋转过程中甩出，也不能紧到机械臂拔刀时出现卡滞或过载报警。

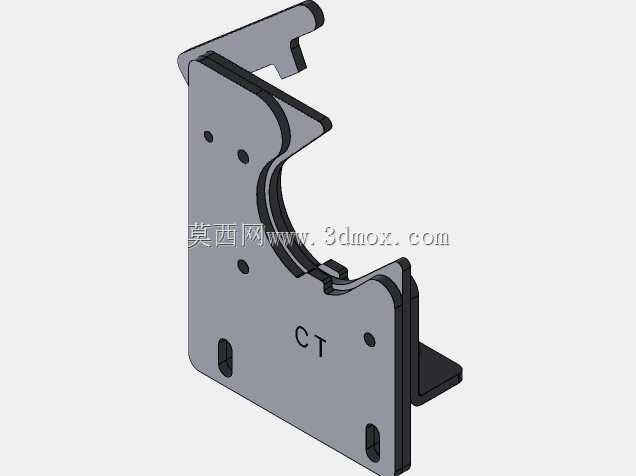

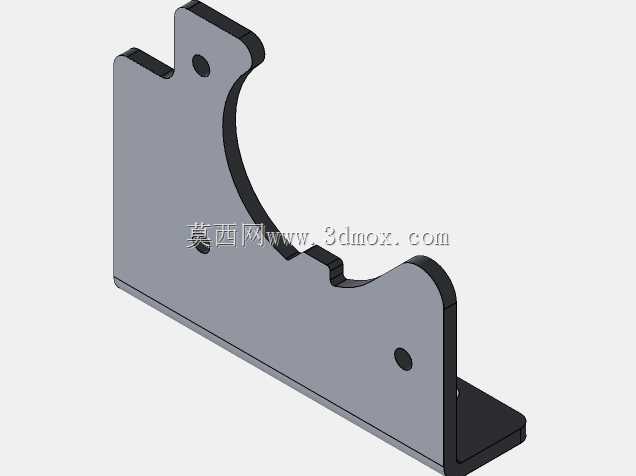

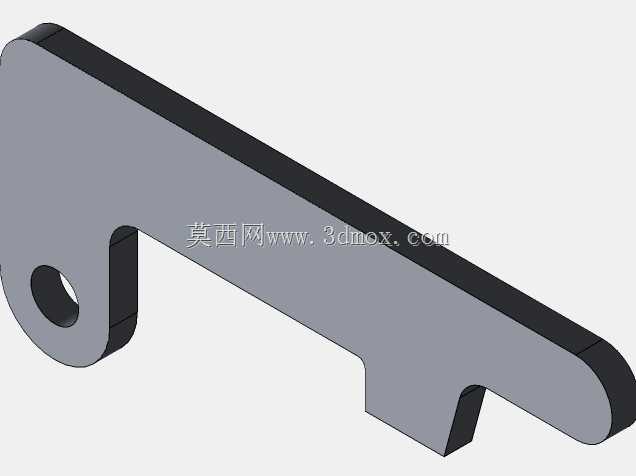

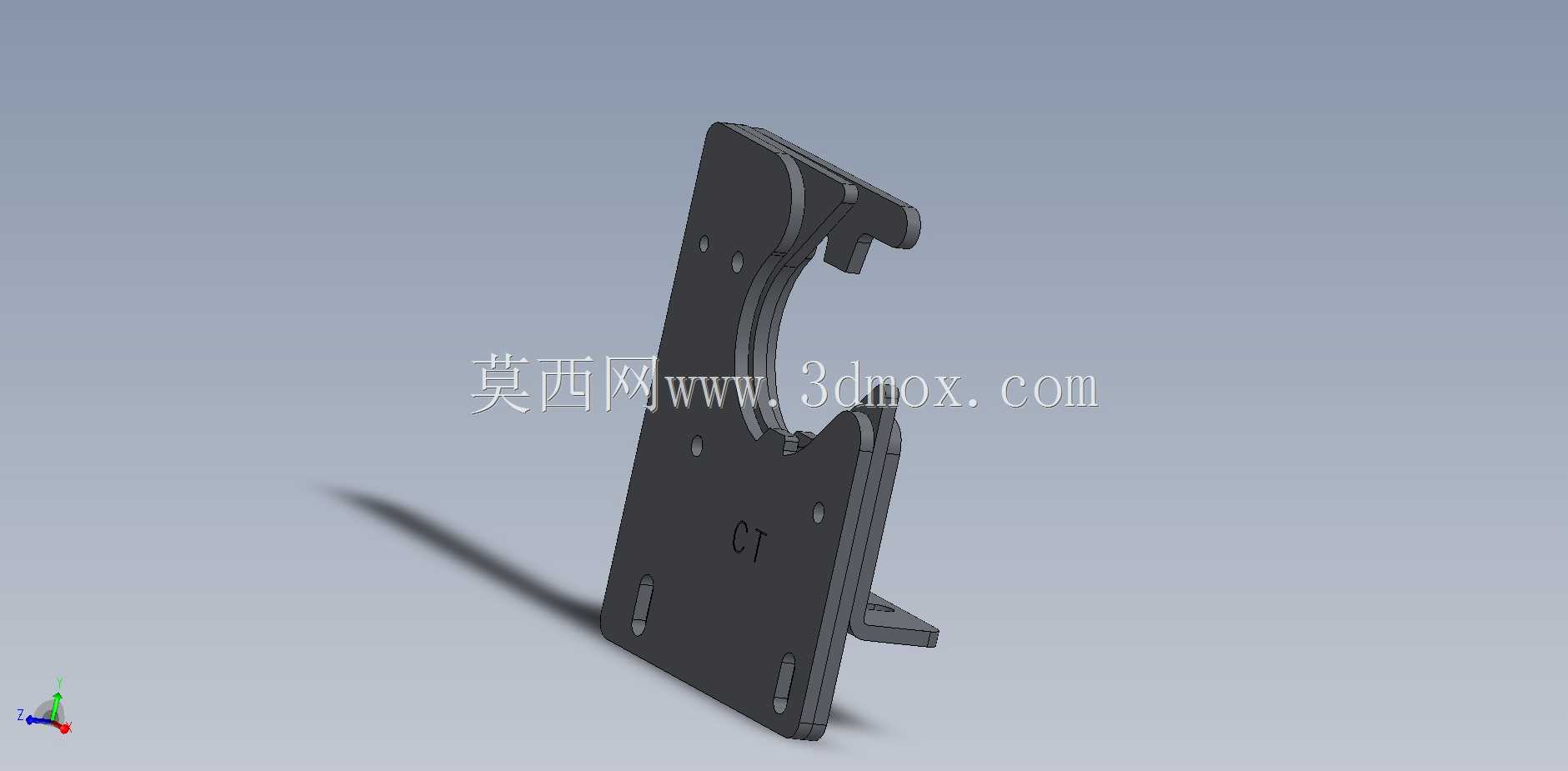

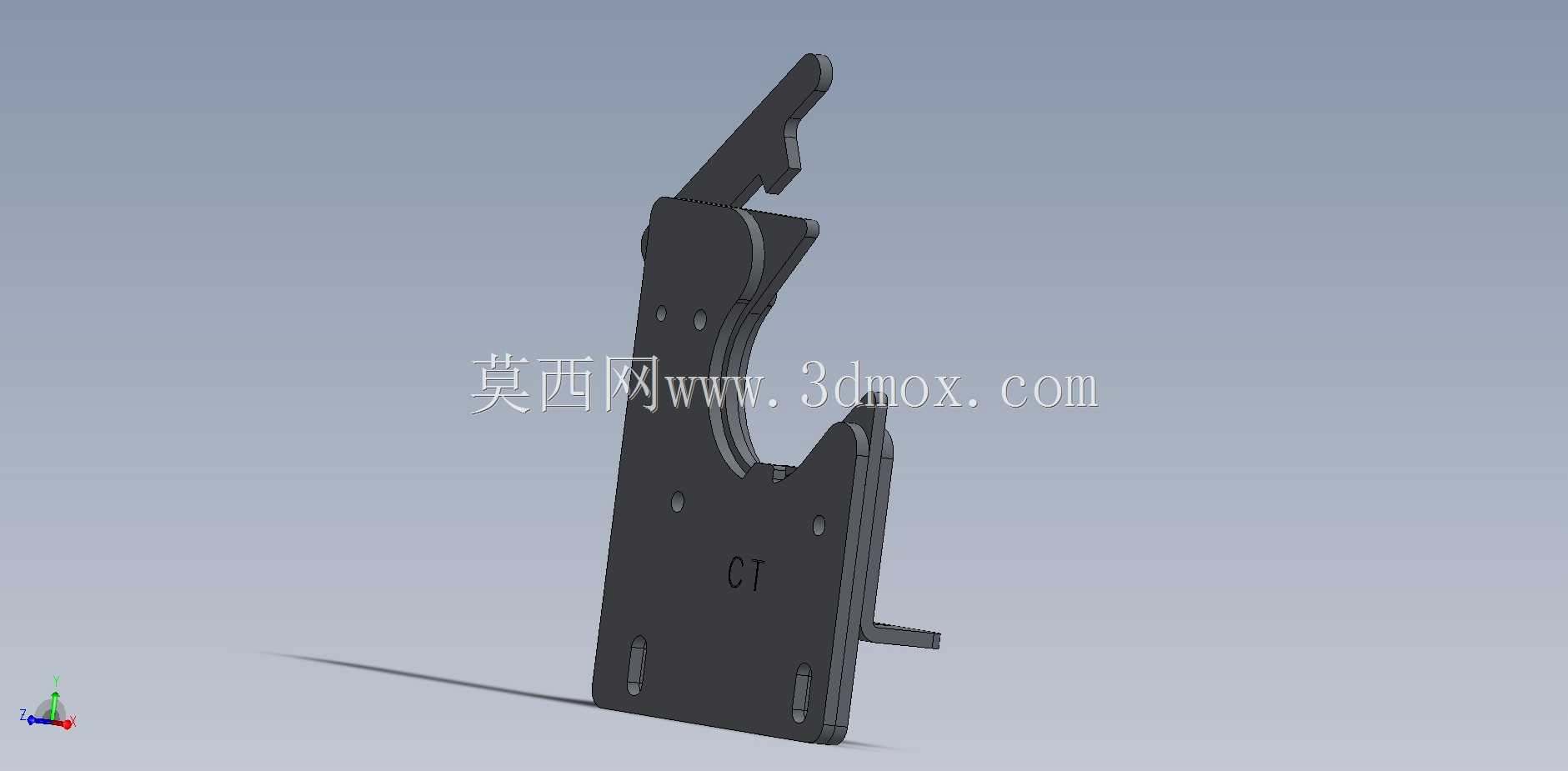

　　从结构形态上看，零件主体采用一块近似L形的立式钣金式厚板作为承载基体，板面上预留了多组沉头安装孔与定位销孔，用于将整个卡爪组件固定在刀库刀盘的分度工位上。基体中部开出与BT40刀柄法兰轮廓相匹配的半圆弧卡口，圆弧两侧延伸出上下两对弹性夹臂，夹臂末端做成钩爪形状，正好卡在刀柄V形法兰的退刀槽位置。上部那根斜向伸出的长臂并不是多余结构，它是换刀过程中的导向与限位臂：当机械手沿轴向把刀柄从主轴方向推入刀位时，该斜面先接触刀柄法兰，强迫两侧夹臂被撑开，待法兰越过钩爪卡点后，夹臂在自身弹性或内置弹簧作用下回缩，钩爪自动落入法兰环槽，完成入刀自锁；拔刀时则反向作用，机械手沿轴向施力，钩爪沿斜面被法兰顶开，刀柄顺利脱离。这种被动式弹性夹持方案在Haas VF系列等中小型立加上应用极为广泛，结构简单、动作可靠，不需要额外的气动或液压驱动，全靠机械几何关系完成锁紧与释放。

　　设计思路上，这类零件最考验工程师的地方在于卡口尺寸链与夹臂刚度的平衡。BT40刀柄法兰直径、环槽宽度与槽底圆角都有明确的锥度标准，卡口圆弧半径必须略小于法兰外圆，保证夹持时是两点或线接触抱紧，而不是面接触虚靠；钩爪的扣合深度通常控制在1到2毫米之间，扣得太浅，刀盘高速分度转位时刀具在离心力作用下有脱刀风险，扣得过深，则换刀臂拔刀阻力骤增，长期会导致机械手凸轮箱磨损甚至掉刀。夹臂自身的厚度与悬臂长度决定了开合弹力，建模时需要反复校核臂部的弯曲应力，确保数十万次循环开合后仍处于材料弹性变形区间，不发生塑性屈服。板面上的安装孔位则要兼顾刀盘上相邻刀位的间距，BT40刀库刀位节圆一般在五百到七百毫米量级，相邻刀夹之间必须留出足够的刀具外径空间，避免相邻大刀，比如面铣刀、粗镗刀，发生干涉碰撞，因此支架侧面的凸耳和加强筋都要严格控制在刀位包络线以内。

　　安装边界方面，支架背部的贴合面是装配基准，要求与刀盘安装面平整贴合，销孔承担定位、螺钉承担压紧，装配后卡口中心线必须与刀库换刀位置的主轴中心线平行且等高，偏差通常要控制在零点几毫米以内，否则换刀臂抓刀时会出现别劲。零件下部伸出的小定位舌用于和刀盘上的限位槽配合，防止夹紧反力使支架绕螺钉转动。整体外形紧凑，厚度方向薄、高度方向高，属于典型的受弯薄板件，因此在基体转折处和圆弧根部都做了加强筋与圆角过渡，以分散应力集中。

　　在三维建模实践中，重建这类刀夹需要先依据BT40刀柄法兰的实测尺寸反推卡口轮廓，再按照夹臂开合行程确定长臂斜面角度，最后把安装孔系、加强筋、钩爪工作面逐一特征化。装配验证时应把刀柄模型装入卡口，模拟插拔轨迹做干涉检查，确认钩爪在整个开合过程中不与法兰端面、拉钉以及机械手卡爪发生冲突。这类结构看似只是一块异形板件，却直接关系到整台加工中心换刀的稳定性，是机床附件设计与维修测绘中非常典型的实战案例。
