哈斯BT30主轴刀套固定支架结构

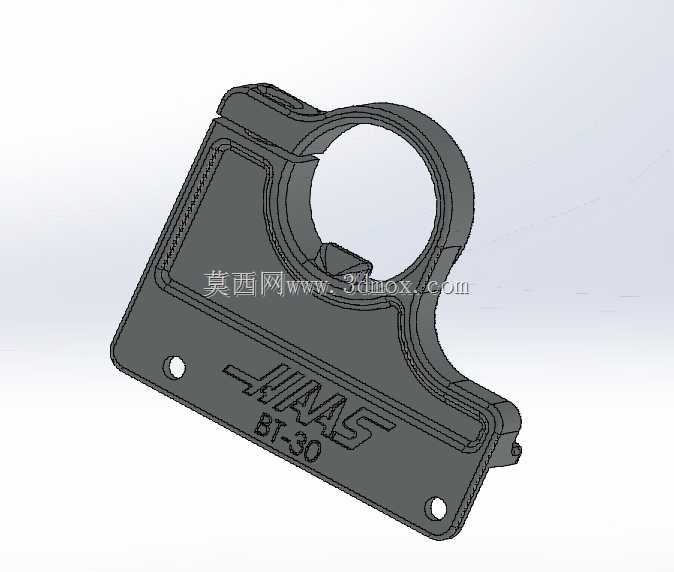

　　该支架面向立式加工中心主轴侧的刀具夹持与换刀辅助场景，主要用于哈斯BT30规格机床在刀库、主轴附近或检修工位上固定BT30刀套，使刀柄在等待、拆装或定位过程中保持稳定姿态。实际产线中，这类零件虽然体积不大，却直接影响换刀动作的重复性和刀套放置的便利性。支架一侧采用大圆弧抱持结构，内孔轮廓围绕BT30刀套外圆展开，能够在刀套插入后形成周向约束；另一侧为近似平板的安装基体，板面上预留两个安装孔，可通过螺栓固定在机床防护板、辅助工作台或专用安装立面上。

　　从结构受力看，刀套插入后主要载荷集中在圆弧支撑区，尤其是开口下缘与平板过渡位置，既承受刀套自重，也要承受人工插拔刀柄时产生的侧向力矩。因此模型在圆弧外侧设置了较厚的支撑壁，并在壁板与底板之间形成连续过渡，避免直角交接造成应力集中。平板区域并非简单等厚板，而是沿边缘布置加强筋和凸起边框，使螺栓紧固后的受力能够扩散到更大面积，减少局部翘曲。前端两个安装孔采用沉孔形式，螺钉头部沉入板面后不会干涉刀套或操作人员取放动作。

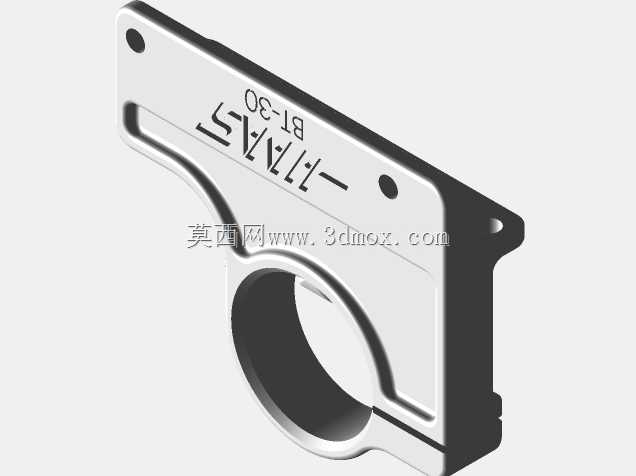

　　设计思路上，该件没有采用复杂多件装配，而是以一体式钣金或机加工板件思路完成主体造型，便于加工、替换和现场维护。大圆孔的位置偏向支架上部，符合BT30刀套竖直或倾斜放置时的重心分布；下部平板向外延展，提供稳定安装基准。板面压印HAAS与BT30字样，既起到标识作用，也可在装配和备件管理时快速识别规格，避免BT40、BT50等不同刀套混用。圆弧开口处保留局部缺口和卡位特征，用于避让刀套上的凸起、定位键或拉紧结构，使刀套装入后不会自由旋转。

　　在安装边界方面，需要重点核对圆弧中心高度与机床换刀位置的关系。支架固定后，刀套轴线应与主轴轴线或人工操作方向保持合适角度，过近会造成刀柄与主轴端面干涉，过远则失去辅助定位意义。两个底孔的孔距决定了支架在安装面上的跨距，设计时应保证孔边到板边有足够距离，防止紧固时板材边缘压溃。若安装在薄板防护罩上，应在背面增加补强板或焊接螺母；若安装在铸铁机架或型材支座上，则可直接加工螺纹孔连接。支架厚度、圆弧高度和底板宽度需要共同校核：厚度不足会在频繁插拔后产生弹性变形，圆弧高度不足会导致刀套夹持不稳，底板过窄则会降低螺栓连接的抗倾覆能力。

　　三维建模时，圆弧内孔应优先按刀套实测外径和配合间隙建立，不能只按名义尺寸画整圆。BT30刀套外圆通常需要一定插拔间隙，配合过紧会造成取放困难，过松又会在刀柄装入时晃动。开口轮廓要结合刀套侧面的防转结构进行避让，尤其注意圆弧下方与平板连接处的曲率，不能在实体上形成无法加工的尖角。若采用钣金折弯工艺，折弯半径、展开长度和压筋位置都需要在模型中同步体现；若采用铝板或钢板铣削成型，则应关注装夹变形，薄板加工后可通过二次铣面保证安装平面度。

　　现场使用中，支架常布置在主轴头附近的换刀等待位，也可安装在机床侧门、工具暂存板或维修小车上。它的作用不是承担切削载荷，而是提供一个可靠的刀套承托位置，减少操作人员手持刀套对准主轴的时间。换刀时，刀柄连同刀套放入圆弧支座后，支架通过孔壁限制其倾倒和转动；操作人员可双手调整拉钉、刀柄或清洁锥面，再将刀具送入主轴。对于自动化改造场景，该支架也可作为固定刀位的机械基准，后续配合传感器或接近开关检测刀套是否到位，但支架本体仍需保证孔位中心和安装面之间的位置稳定。

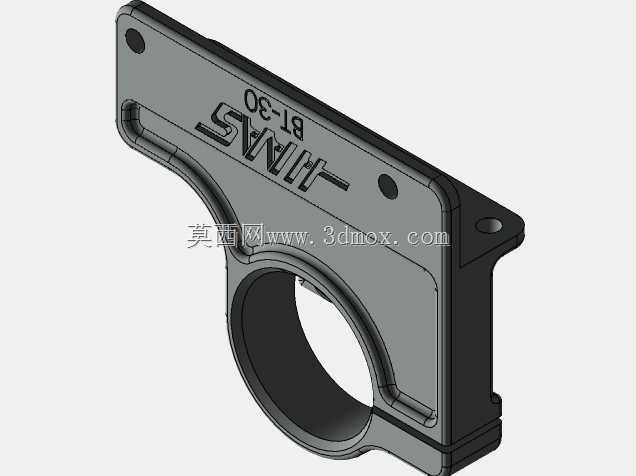

　　外形上，零件整体呈不规则板状，一端为高耸的半包围圆环，另一端为带孔平板，轮廓紧凑，没有多余外伸结构。这样的形态适合在机床内部空间受限的位置使用，也能避免切屑堆积在大面积封闭平面上。板面加强筋沿外缘和圆弧根部走向布置，在不明显增加重量的前提下提高抗弯刚度。圆弧顶部的小凸台和侧边缺口并非装饰特征，而是为了对应刀套局部结构、留出工具操作空间或形成装配方向识别。维护时只需检查固定螺栓是否松动、圆弧内孔是否因长期摩擦出现明显亮痕、安装面是否因切屑挤压而变形。

　　从设备选型角度看，这类支架的关键不在于外观复杂度，而在于规格匹配、安装孔位和承载姿态是否满足现场。BT30系统的刀套直径、键槽方向、刀柄长度和机床防护空间都应在建模前确认。若用于多台设备统一备件，可将安装孔距和外形轮廓标准化；若用于单台哈斯机床的特定位置，则应按照实际干涉边界调整平板角度和圆弧中心高度。模型在结构表达上保留了安装孔、抱持圆弧、加强边框、标识压字和避让缺口等核心特征，能够直接用于结构评审、加工出图或3D打印样件验证。
