精密角度可调式研磨机用虎钳结构

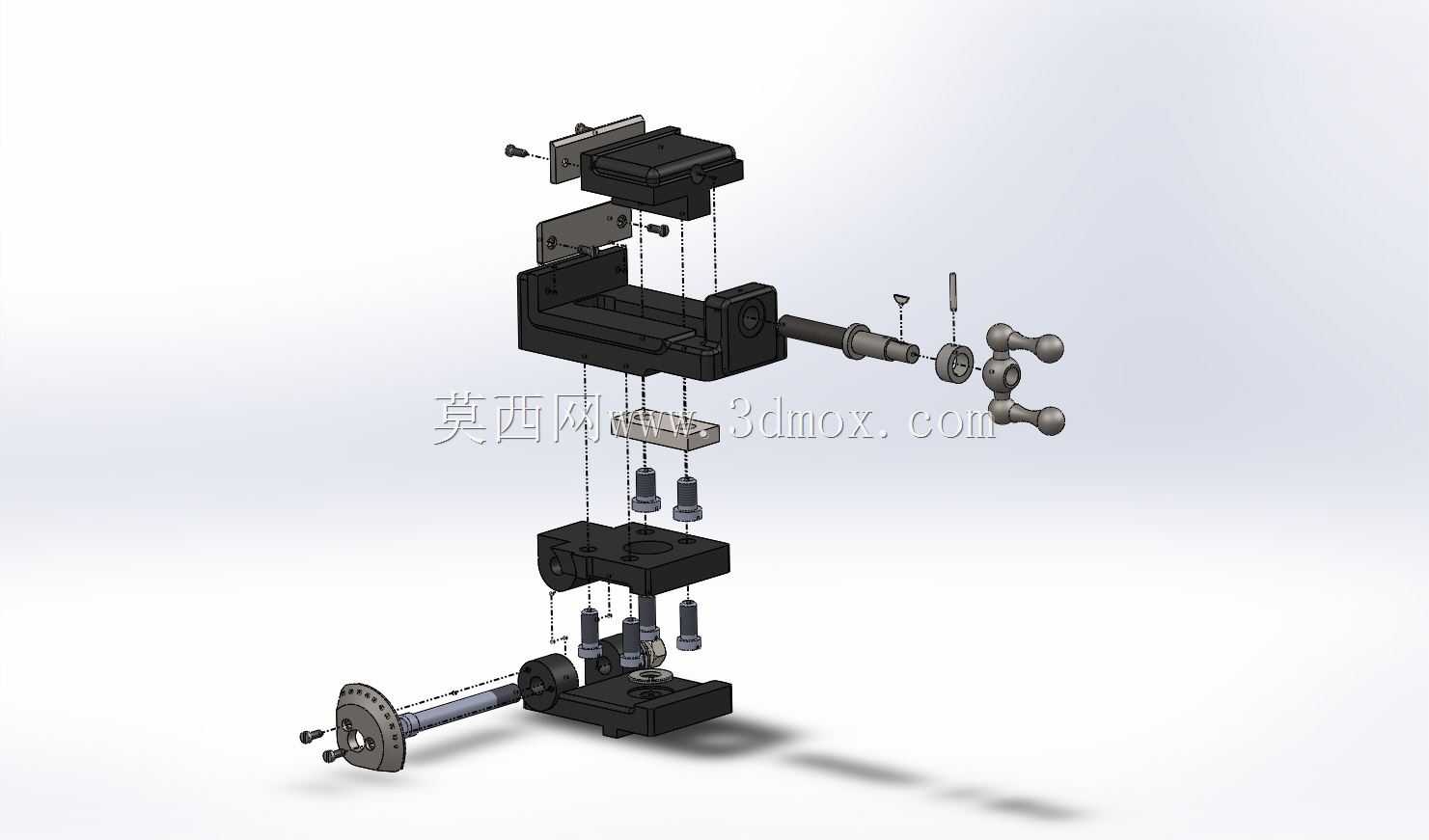

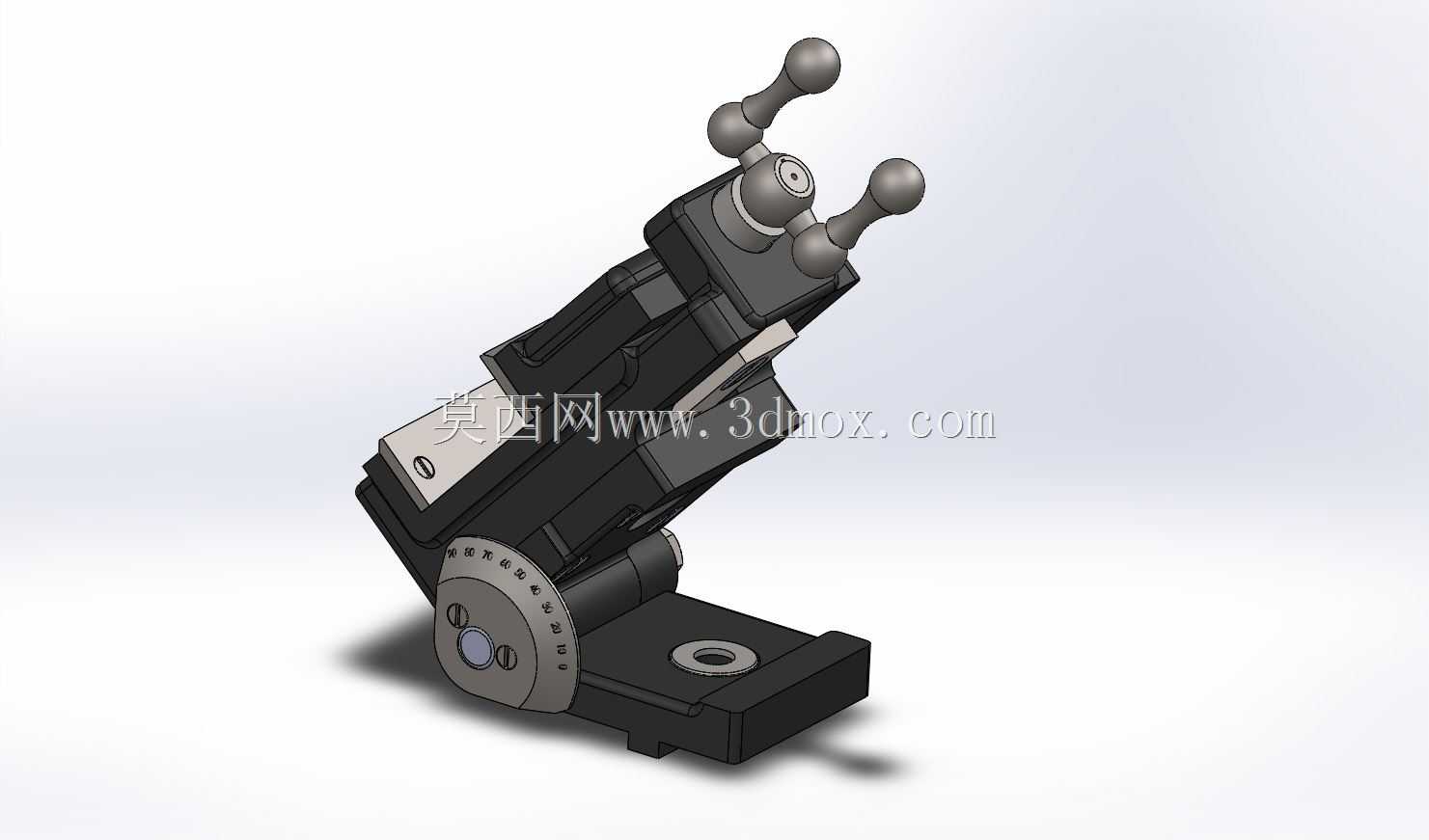

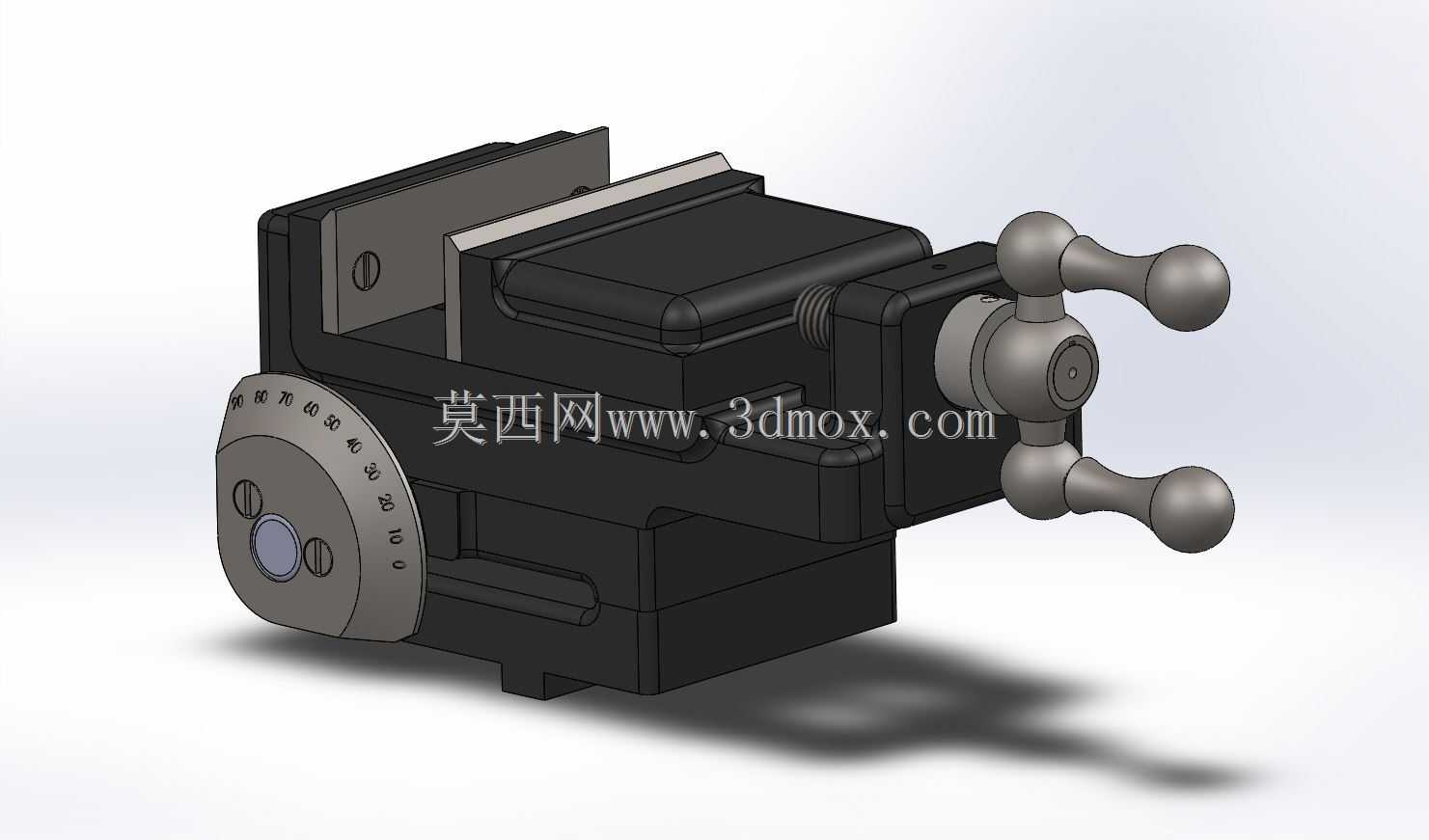

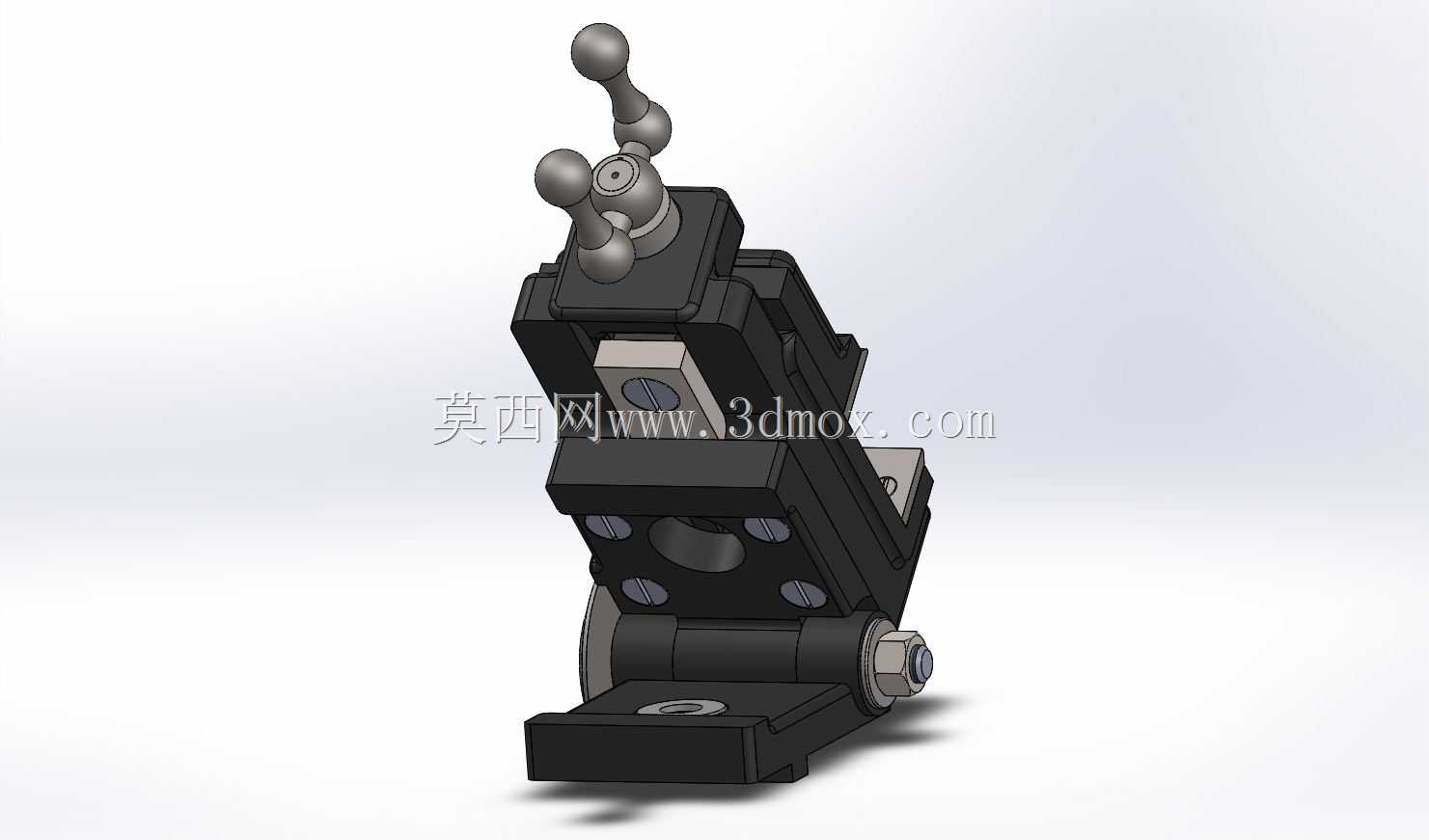

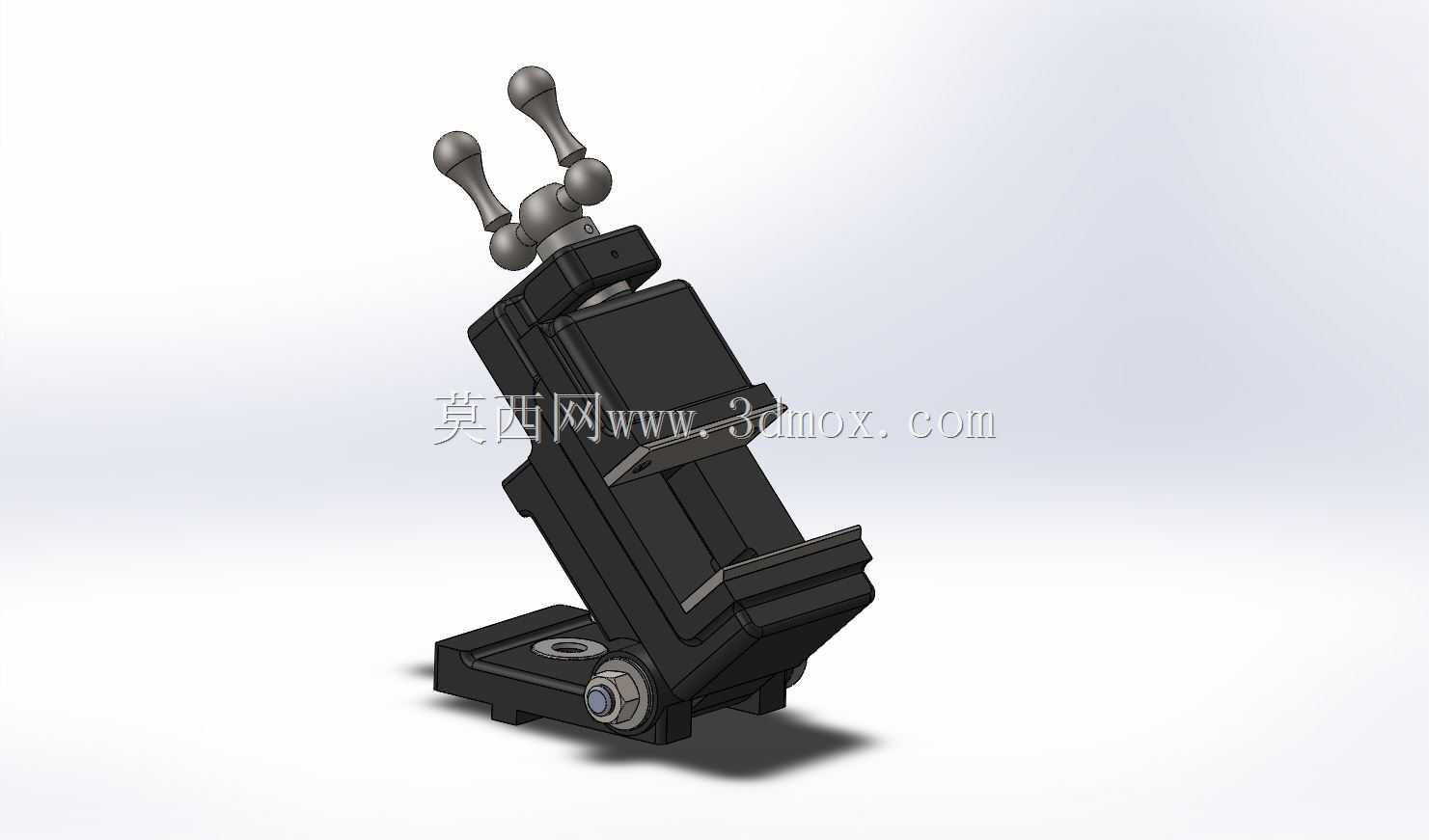

　　这款研磨机配套的虎钳结构，主要面向平面磨床、工具磨床的精密加工场景，在小型精密零件的磨削工序里承担工件装夹定位的核心作用，日常加工中常见的硬质合金刀片、小型模具镶件、精密量具零件的角度磨削、平面研磨工序，都需要这类带角度回转功能的虎钳来完成装夹，相比普通平口钳，它不需要额外搭配正弦台或者角度垫铁就能直接调整装夹倾角，能大幅减少工序辅助装夹时间，降低多次装夹带来的定位误差。从结构设计来看，这款虎钳采用了本体一体化的回转刻度盘设计，刻度盘直接集成在虎钳固定钳身的侧端，刻度分度值覆盖常用的加工倾角范围，回转调节后通过侧部的锁紧旋钮就能完成角度固定，不需要额外的锁紧压板结构，整体结构紧凑，不会因为附加角度调节结构而过度增加虎钳的整体高度，

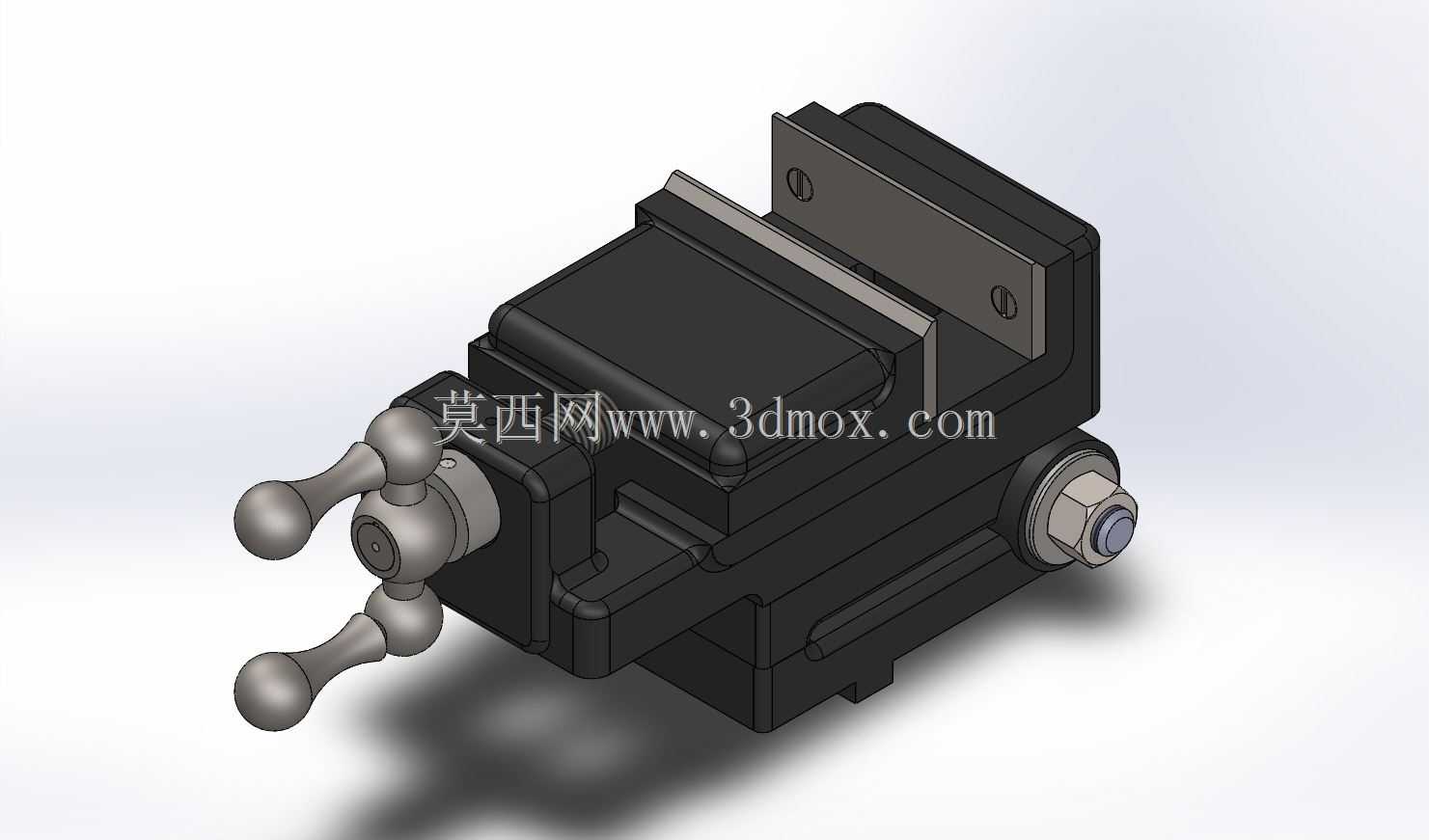

　　避免了磨床工作台行程不足的问题。钳身部分采用了高刚性的整体式结构设计，活动钳身的导轨采用了燕尾式配合结构，配合间隙可以通过侧部的调节螺钉进行微调，保证夹紧过程中活动钳身不会出现上抬或者偏摆的问题，钳口部分采用了可拆卸的硬化钳口板，钳口表面加工有细密的防滑齿纹，针对小型精密零件的装夹，也可以更换为光面钳口或者软质钳口，避免夹伤工件的已加工表面。驱动夹紧的部分采用了三球头手柄结构，相比普通的单手柄或者双手轮结构，三球头的设计可以让操作人员在不同的操作站位都能方便地施力，不需要刻意调整站位去对准手柄位置，夹紧丝杆采用了梯形螺纹传动，具备自锁特性，夹紧后不会因为磨削过程中的振动出现松夹的问题，丝杆端部设置了推力轴承，降低夹紧操作的施力强度，

　　即使是夹持硬度较高的工件，也不需要使用加力杆就能达到足够的夹紧力。安装边界方面，这款虎钳的底部采用了标准的磨床工作台安装槽适配结构，底部的定位键可以直接嵌入磨床工作台的T型槽内，保证虎钳安装后和磨床工作台的进给方向平行，不需要额外打表找正就能获得基础定位精度，整体的外形尺寸控制在小型磨床的工作台承载范围内，安装后不会和磨床的砂轮架、行程限位块发生干涉，钳身最大张开量覆盖了小型精密零件的常规装夹尺寸范围，角度调节的回转中心和钳口的定位面保持重合，调整角度时工件的回转中心不会出现偏移，不需要在角度调整后重新对刀找正。实际使用场景中，这类虎钳除了配套研磨机使用外，也可以安装在工具磨床、电火花成型机的工作台上，完成带角度的小型零件加工装夹，

　　针对小批量多品种的精密零件加工场景，它的角度快速调节特性可以有效减少工装切换的时间，整体结构没有复杂的传动或者液压部件，日常维护只需要定期给导轨和丝杆添加润滑脂，清理磨削过程中进入配合间隙的磨屑就能长期保持精度，刻度盘的刻度采用了蚀刻工艺，长期使用也不会出现刻度磨损模糊的问题，锁紧机构的锁紧力足够承受磨削过程中的径向切削力，不会出现角度偏移或者工件移位的问题，钳身的所有配合面都经过了精密磨削加工，安装后钳口的平行度、垂直度都能满足精密磨削的精度要求，不需要操作人员对虎钳本身进行二次修磨就能直接投入生产使用。
