约翰迪尔免耕播种切割圆盘耕作部件

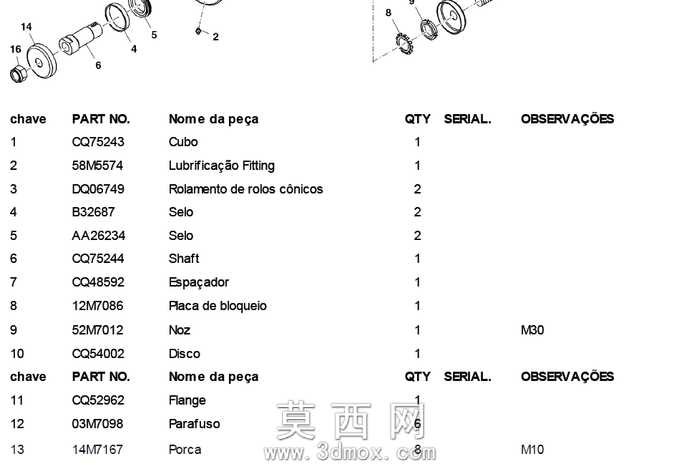

本模型为约翰迪尔免耕播种设备配套的切割圆盘耕作作业部件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循农机部件的实际装配逻辑与尺寸公差要求，完整还原了该部件的真实结构特征。模型整体由绿色涂装的安装支架、黑色波纹切割圆盘、中心固定轮毂、连接紧固螺栓、侧边刮泥组件五个核心部分构成，建模阶段对支架的弯折弧度、安装孔位的定位精度、圆盘的波纹刃口轮廓都做了精细化处理，每一处倒角、螺纹孔、装配间隙都按照实物1:1还原，确保模型可直接用于后续的装配校验、运动仿真与工程图导出。材质渲染阶段，针对不同部件的材质特性做了区分设置：安装支架采用农机专用铸钢材质，表面做哑光绿色喷塑质感处理，还原农机部件的耐磨涂层视觉效果；切割圆盘采用65Mn弹簧钢材质，表面做发黑处理，刃口部分添加轻微的磨损质感，还原田间作业后的真实使用状态；紧固螺栓采用标准镀锌件材质，呈现金属亮面反光效果；侧边刮泥组件采用耐磨橡胶材质，添加哑光黑的橡胶质感，区分于金属部件的视觉表现。结构设计上，该部件采用单臂悬挂式安装结构，支架上部预留与播种机机架连接的固定孔位，中部通过锻造连接臂与圆盘轮毂相连，轮毂内部预留轴承安装位，可实现圆盘的自由转动，侧边的刮泥组件紧贴圆盘侧面，可在作业过程中及时刮除圆盘上粘附的泥土与作物残茬，避免堵塞影响作业效率。设计思路围绕免耕播种的作业需求展开，波纹圆盘相比平面圆盘具备更强的入土切割能力，可在未翻耕的土地上顺利切开作物秸秆与表层硬土，开出宽度均匀的种沟，同时避免过度扰动土层，符合保护性耕作的农艺要求；支架的结构设计充分考虑了作业过程中的受力情况，连接臂采用加厚截面设计，可承受田间作业时的冲击载荷，避免部件变形损坏；所有紧固件均采用标准农机通用件，便于后续的维护更换。模型完成后通过干涉检查验证，所有部件之间无装配干涉，转动副的运动行程符合实际作业需求，可直接导入农机仿真软件开展作业过程的动力学模拟，也可用于农机设计教学、产品展示等场景。
