皮尔森紧凑型工件夹持迷你托盘工装

　　这套迷你托盘系统面向小型加工中心、精密铣床与多工位自动化装夹场景，核心作用是在有限工作台面上完成小型工件的快速定位、压紧与工序间切换。车间里做小批量精密零件时，频繁打表找正会吃掉大量有效切削时间，托盘化装夹把基准从单件转移到托盘本体，一次找正后可在机外预装工件，机床加工一个工位的同时完成下一托盘的毛坯装夹，明显降低停机等待比例。

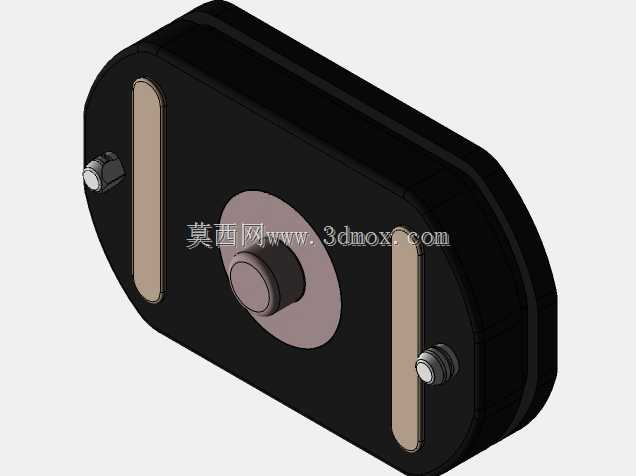

　　本体采用圆角长条形薄板布局，轮廓紧凑，适合排布在小型五轴机床、钻攻中心或分度盘周边；低矮的主体厚度减少了夹具自身占用的Z向行程，让短刃刀具也能接近工件侧面，降低五轴摆头干涉风险。底座边缘预留安装槽与固定孔位，可直接通过T型槽螺栓、压板或零点定位单元固定在机床工作台上，安装边界以底面为主要承靠面，侧面不承担主要定位载荷，排布时只需保证螺栓操作空间和切屑冲刷通道即可。

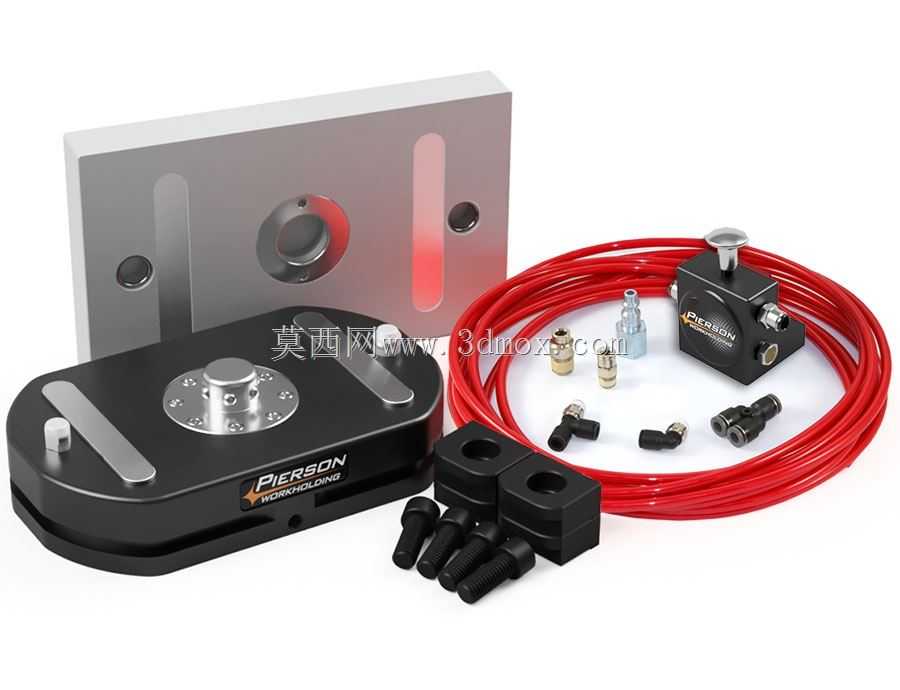

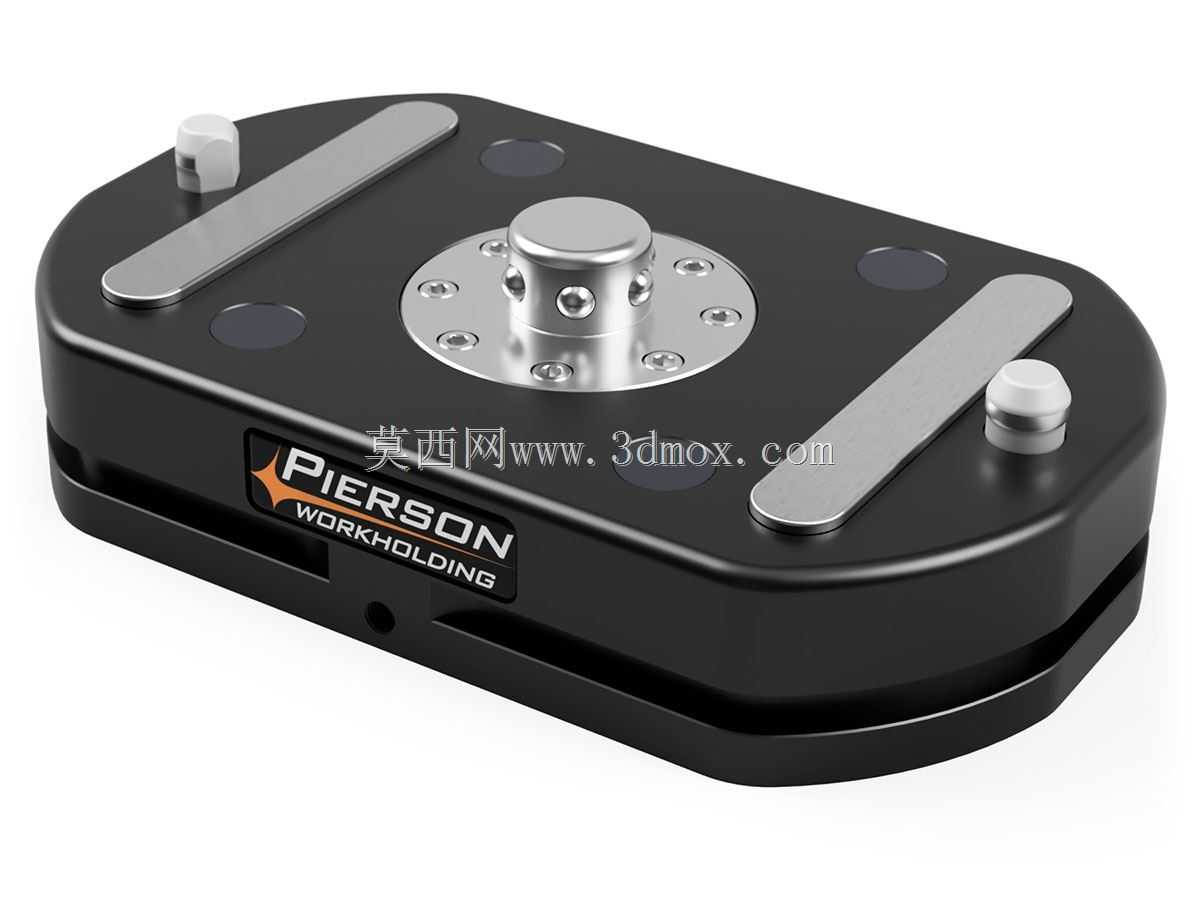

　　托盘中央设置圆形快换与锁紧接口，周围均布紧固螺钉，用于承接上方工件、钳口或自定义夹具板。中心立柱承担定位与拉紧作用，配合端面销孔实现重复定位；金属压块与定位销布置在托盘两侧，形成对称压紧点，装夹薄壁件或小型铝件时可平衡压紧力，减少单侧施压造成的翘起。顶面两条长条形耐磨垫条抬高工件承靠面，使切削液和细小切屑能够从间隙排出，避免碎屑垫在基准面上影响定位精度。

　　从结构设计角度看，黑色主体承担刚性基座功能，金属件集中在定位、锁紧和承磨区域，这种分区设计兼顾重量控制与耐磨需求。顶面多个圆形沉位可用于安装定位销、支承钉或辅助夹紧元件，工程师可根据工件形状扩展成多件联装方案；侧面开槽既为固定安装提供调节余量，也便于托盘在工作台上沿槽方向微调位置。前端品牌标识区域下方设有小孔，可作为定位销孔、气路检测孔或排屑辅助孔，具体接口在细化设计时需配合机床气路与夹具底板确认。

　　实际建模时需要重点处理三类配合关系：一是中心锁紧柱与托盘孔系的同轴度，直接决定重复定位误差；二是两侧压块的运动行程与压紧高度，要保证不同厚度毛坯都能稳定压牢；三是顶面垫条的平面度，装配后应统一磨削或精铣，使工件承靠面与机床主轴方向保持稳定基准。托盘边缘圆角并非单纯外观处理，它能减少操作人员搬运划伤，也让紧凑排布时相邻夹具之间保留安全间隙。

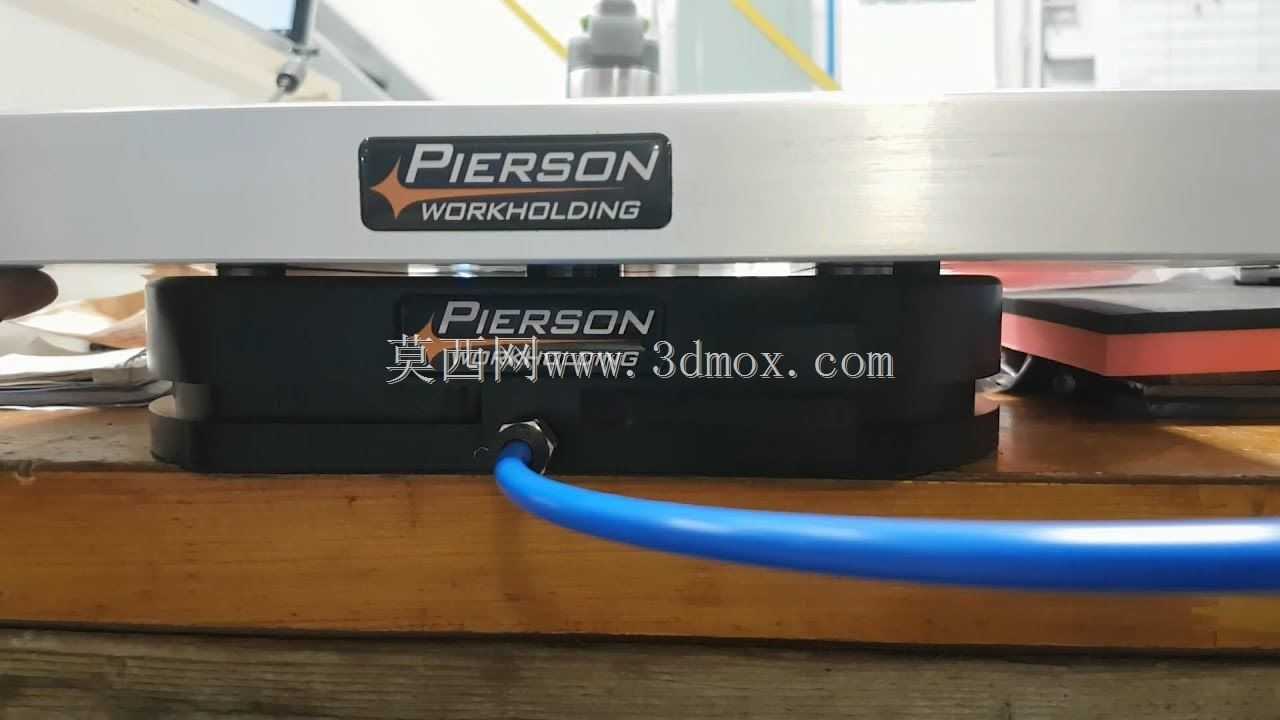

　　在自动化单元中，这类迷你托盘可与机械手上下料配合：托盘外形规则、重心低，机器人抓取输送时姿态稳定；机外预调站完成装夹后，整盘送入机床，通过中心接口锁紧，适合手表零件、医疗小零件、3C结构件、模具镶件等小型工件的铣削、钻孔、攻丝和轻切削加工。若用于五轴联动加工，低矮托盘能让工件尽量靠近转台中心，缩短刀具悬伸；若用于多工位批量生产，则可在同一工作台上并排布置多个托盘，通过统一基准减少逐件校表时间。

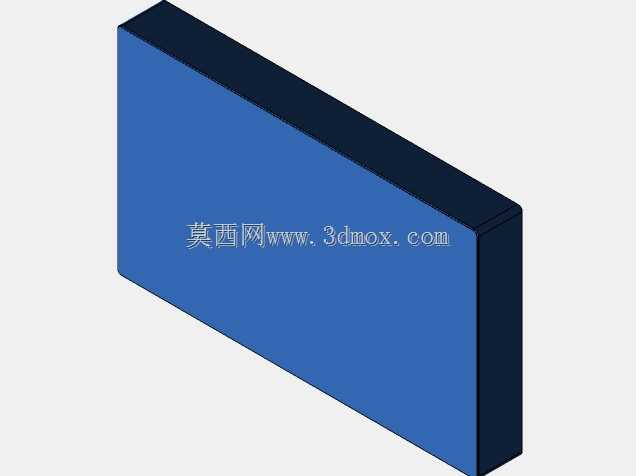

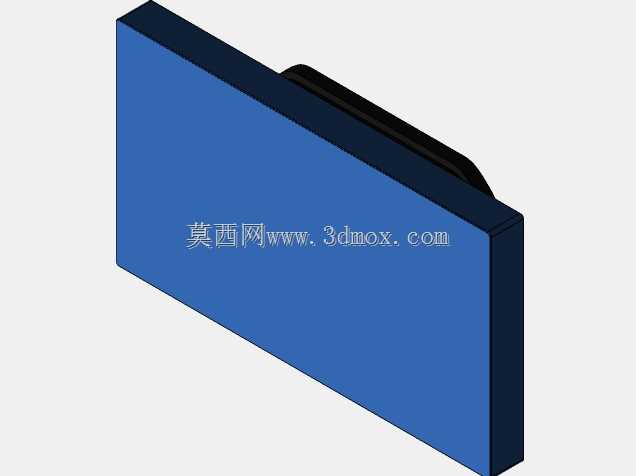

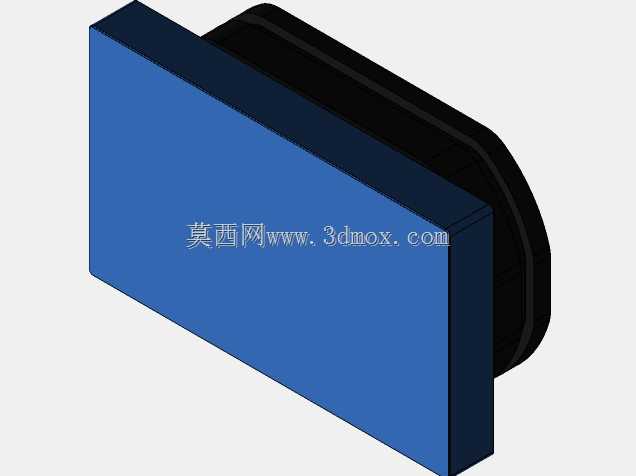

　　建模交付时应保留主体、中心锁紧组件、侧压块、垫条、销钉和紧固件的装配关系，便于检查运动干涉、螺栓工具空间以及夹具与工件的边界。布局阶段还需核对机床门开口高度、工作台T型槽间距和刀柄最大直径，避免托盘装入后出现压爪与刀具路径冲突。整体结构不追求复杂动作，而是把定位基准、快速锁紧、排屑间隙和多件扩展集中在小尺寸平台内，属于精密机加工场景中实用性很强的托盘化夹持工装。
