数控加工中心锥柄面铣刀柄结构

　　这套锥柄面铣刀柄主要服务于立式加工中心、数控镗铣床以及普通数控铣的端面铣削工序，属于机床主轴与可转位面铣刀盘之间的核心连接工装。现场加工中，机床主轴端面的锥孔承担定位与拉紧，刀柄尾部的锥面与主轴内锥贴合后，由主轴内部拉钉机构将刀柄向后拉紧，使法兰端面与主轴端面形成可靠接触；前端法兰则用于安装面铣刀盘，通过驱动键传递扭矩，中心孔容纳拉紧螺钉，把刀盘固定在刀柄端面上。

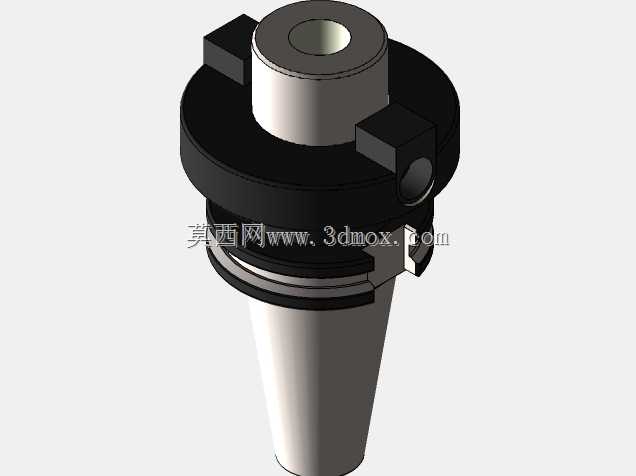

　　从结构上看，模型下部为连续锥面，锥度按照常用数控主轴接口设计，锥面表面质量直接影响接触刚度和回转精度。锥柄上部设置较大直径法兰盘，法兰外缘布置两个对称驱动键块，键块与刀盘键槽配合，避免仅靠摩擦力传扭时出现打滑。法兰侧部设有横向孔位，可用于扳手操作、锁紧辅助或安装调节件；前端中心为带台阶的圆柱定位面与内孔，刀盘装入后依靠该止口确定径向位置，再由中心螺钉轴向压紧。

　　设计这类刀柄时，首先要处理的是定位基准的一致性。锥柄轴线、前端定位圆柱轴线和法兰端面必须保持较高同轴度与垂直度，否则刀盘旋转后会产生端面跳动，加工表面出现接刀痕或周期性波纹。锥面接触区需要控制在合理范围内，既不能因接触面积不足导致刚性下降，也不能让大端或小端局部干涉造成假贴合。法兰端面则要承受铣削过程中的轴向冲击，厚度和过渡圆角不能过度削弱，尤其在键槽根部、横向孔与法兰交接处，应保留圆滑过渡，减少应力集中。

　　扭矩传递路径也需要在结构中明确。主轴旋转后，扭矩经锥柄摩擦连接、端面摩擦以及键块共同传递到刀盘。粗加工大切宽、大进给时，刀齿断续切削会产生明显冲击，驱动键的宽度、突出高度和配合间隙决定了刀盘是否会在频繁换向或重载切削中松动。键块与法兰本体的连接区域应具备足够承载截面，避免键根受剪后变形；中心拉紧螺钉的规格则要与刀盘安装孔、刀柄内螺纹匹配，压紧力既要防止刀盘轴向窜动，也不能超过螺纹和端面承载能力。

　　安装边界方面，锥柄部分完全进入主轴锥孔后，法兰后端面贴近主轴端面，外部有效长度主要由法兰厚度、前端定位止口高度和刀盘厚度构成。选型时需要核对主轴锥孔规格、拉钉形式、刀盘安装孔径、传动键槽位置以及机床换刀空间。若用于刀库自动换刀，还需关注刀柄最大回转直径、法兰外轮廓与刀夹、刀套之间的干涉关系；若用于重型面铣，应优先检查法兰端面到主轴端面的悬伸长度，悬伸越短，系统刚性越好，越有利于抑制振动。

　　实际建模时，可将零件拆分为锥柄本体、驱动键、锁紧螺钉或销钉等特征分别表达。锥面采用回转特征生成，法兰与锥柄之间设置过渡圆角；键块位置按圆周对称布置，保证动平衡基础；横向孔和中心内孔按加工与装配关系建立，避免出现无法穿装螺钉或扳手空间不足的问题。装配体中还应检查刀盘贴合面、键槽侧面和中心螺钉的位置关系，使模型不仅具备外观展示价值，也能用于干涉检查、工装选型和加工工艺讨论。

　　在切削应用中，该类刀柄常用于箱体平面、机架结合面、模具钢大板、铝合金零件端面以及焊接结构件平面加工。粗加工强调夹持刚性和键传动可靠性，精加工则更看重端面跳动和重复定位精度。通过合理控制锥面配合、法兰支撑、键块间隙和中心拉紧结构，这套刀柄能够在机床主轴与铣刀盘之间形成稳定的刚性连接，为面铣工序提供可靠的刀具装夹基础。
