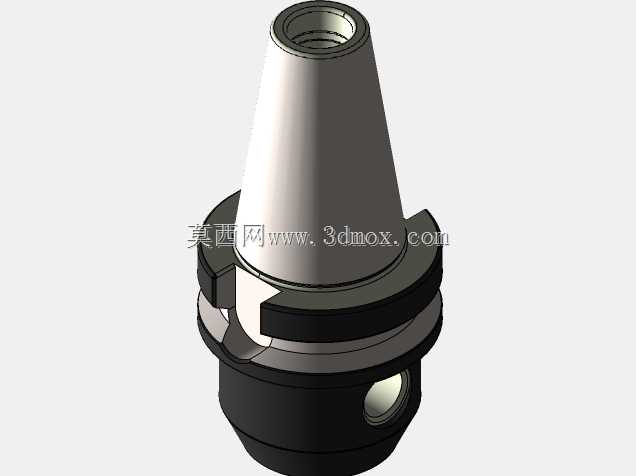

BT40锥柄ER20筒夹数控铣刀柄结构

　　这套刀柄结构面向立式加工中心、数控铣床与镗铣类机床的主轴装夹场景，是刀具系统里连接机床主轴和切削刀具的核心过渡部件。现场调试时，先确认机床主轴端面与7:24锥孔的清洁状态，锥面哪怕残留微小切屑或油膜杂质，都会造成刀柄装夹后径向跳动超差，轻则加工表面出现振纹，重则导致刀具崩刃、主轴锥孔拉伤。

　　从结构功能拆分来看，上部锥段严格遵循BT40主轴接口规范，锥度采用标准7:24设计，锥柄顶端预留拉钉安装螺纹孔，机床主轴内部的拉刀机构通过拉紧拉钉，将整个刀柄锥面完全贴合压紧在主轴锥孔内，实现大扭矩切削工况下的可靠锁紧，避免重铣削时刀柄出现松动打滑。锥柄根部的V型定位卡槽是BT系列刀柄的标志性结构，主轴端面的驱动键卡入该槽后，可传递主轴旋转扭矩，同时完成刀柄周向定位，保证换刀机械手抓取刀柄时的角度一致性，适配自动化刀库的换刀动作逻辑。

　　中部的法兰凸缘一方面作为换刀机械手的夹持位，刀库动作时机械爪正好卡在法兰外圆位置，完成刀柄在刀库与主轴之间的转运；另一方面法兰端面可作为端面定位基准，部分带主轴端面冷却的机型，密封结构可贴合该端面，将高压切削液通过刀柄内部通道直接输送到切削区域，大幅提升深槽、深腔加工时的排屑与冷却效率。

　　下部的ER夹头容纳腔体为标准ER20规格，腔体内置精密弹性筒夹，装配时将铣刀、钻头等刀具的直柄段插入筒夹内孔，旋紧前端的锁紧螺母，螺母的斜面会同步挤压ER筒夹的外周锥面，迫使筒夹沿周向均匀收缩，抱紧刀具柄部，这种装夹方式同轴度表现优异，常规精度等级的ER筒夹可将刀具悬伸100mm处的径向跳动控制在0.01mm以内，完全满足普通钢件、铸铁、有色金属的铣削、钻削、铰削加工要求。型号中标注的63代表刀柄的工作长度，即主轴端面到刀具夹持端面的轴向距离为63mm，这个长度属于短悬伸规格，刚性表现突出，适合大切深的粗加工工况，过长悬伸会大幅放大切削振动，短款设计能有效提升切削参数上限，提高材料去除效率。

　　建模过程中需要重点管控几处配合边界：首先是7:24锥面的尺寸公差与表面粗糙度，锥面接触率要求达到85%以上，建模时需严格还原锥度角度、大端直径与基准端面的轴向尺寸，避免装配出现干涉；其次是拉钉安装螺纹的深度与同轴度，螺纹轴线必须与锥柄回转轴线重合，偏差过大会导致拉刀机构受力偏载，拉紧后刀柄出现倾斜；ER腔体的内锥面需和ER筒夹锥度完全匹配，锁紧螺母的螺纹规格、台阶让位尺寸也要和夹头组件对应，侧部预留的小孔可用于安装锁紧止动销，拆装螺母时卡住刀柄本体防止其随螺母一同转动，方便现场操作人员用扳手完成刀具更换。

　　实际选型时，技术人员需要结合主轴接口规格确认锥柄型号，根据常用刀具的柄径范围选择对应ER夹头规格，再依据加工型腔的深度、刀具需要伸出的长度匹配刀柄工作长度，粗加工优先选短悬伸刀柄保障刚性，精加工可在满足避让要求的前提下选择适配长度，同时要校核刀柄在刀库内的回转半径，避免和刀库相邻刀位、机床防护钣金发生运动干涉。整套结构没有复杂的异形曲面，所有特征均为回转体配合槽口、螺纹、销孔，建模时通过旋转特征生成主体轮廓，再依次切除键槽、加工螺纹孔、添加锁紧螺母与筒夹的装配配合关系，即可完整还原整个刀柄的装配结构，也可直接用于后续的工程图导出、干涉校验与刀具装配仿真。
