BT40ER32数控加工中心弹性筒夹刀柄

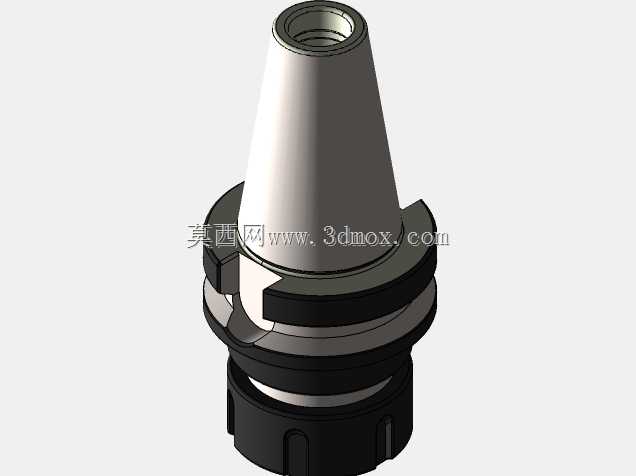

　　这套BT40-ER32-70刀柄是立式、卧式数控加工中心主轴端最常用的刀具夹持部件，整套三维结构完整还原了锥柄、法兰、锁紧螺母、内部筒夹配合段的全部几何特征，可直接用于机床刀库布局校核、刀具装配干涉检查以及非标工装方案的前期选型推演。

　　从实际加工场景来看，这类刀柄几乎覆盖了中小型铣削工序的全部装夹需求：平面铣削、轮廓铣、钻孔、铰孔、攻丝前预钻孔工序里，只要刀具夹持直径落在ER32弹性筒夹的覆盖范围内，都可以通过更换不同孔径的筒夹完成装夹。BT40锥柄是国内数控铣床、加工中心保有量最高的主轴接口规格，70mm的悬伸长度属于标准短刀柄范畴，悬伸控制在较短区间内，主轴端面到刀具切削刃的悬臂刚性更有保障，重切削工况下颤振倾向远大于长悬伸刀柄，适合钢件、铸铁件的常规粗精加工，也可适配铝合金壳体的高速铣削场景。

　　结构设计上，锥柄部分严格遵循BT锥度的7:24锥面配合逻辑，锥柄端面的拉钉螺纹孔预留完整，装配时主轴内部的拉爪拉紧拉钉，让锥柄外锥面与主轴内锥面完全贴紧，实现径向定位与轴向拉紧；法兰端的两个对称V型卡槽是刀库机械手换刀的夹持位，机械手卡爪卡入卡槽后即可完成拔刀、转位、插刀的自动换刀动作，法兰外圆的环形槽同时对应主轴端面的定向键缺口，装配时键槽对齐即可保证刀柄的周向定位精度，避免换刀后刀具角度偏移。

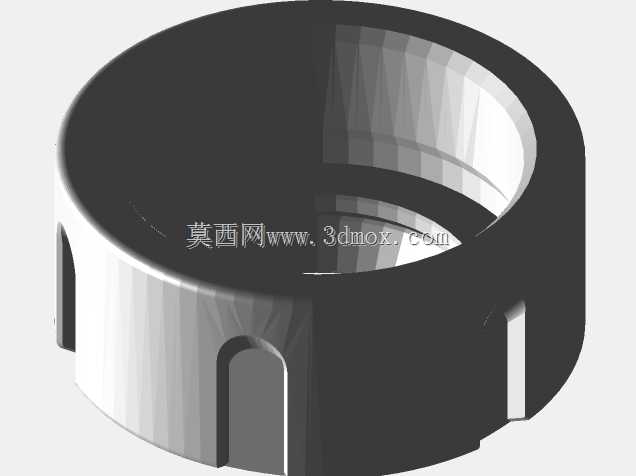

　　下方的ER锁紧螺母采用带偏心滚珠的压合结构，螺母内端面的斜面与ER筒夹的外锥面匹配，拧紧螺母时轴向压力转化为筒夹的径向收缩力，均匀抱紧刀具柄部，筒夹沿周向开设的多条伸缩缝让夹持范围内不同直径的刀具都能获得全周抱紧力，夹持跳动通常可以控制在0.01mm以内，满足精加工的同轴度要求。建模时特意还原了螺母外圆的防滑滚花与扳手卡位，现场装配时使用ER扳手卡住螺母、主轴制动锁定刀柄，即可施加额定锁紧力矩，避免扭矩不足导致刀具打滑、或是扭矩过大造成筒夹变形报废。

　　安装边界方面，刀柄锥柄大端直径、法兰外径完全符合BT40通用接口尺寸，无需修改主轴结构即可直接适配所有BT40主轴的机床；70mm的总长从主轴端面算起，装入刀具后总悬伸可根据刀具柄长调整，在刀库中排布时，相邻刀位的刀柄外径不会发生碰撞，刀库换刀路径仿真时可直接导入该模型，验证机械手移动轨迹是否与周边夹具、工件发生干涉。日常工艺排布中，这类标准刀柄可以提前在刀外完成刀具预调，通过对刀仪设定好刀具长度补偿值，上机后直接调用参数即可开工，大幅减少机床停机对刀的辅助时间。

　　模型同时还原了刀柄内部的贯通孔，既可以适配中心出水的刀具，让高压切削液从主轴内部穿过刀柄、直达刀具切削刃，在深孔钻削时高效排屑降温，也可在干切削工况下作为减重通道降低整体重量。各配合段的台阶、倒角、退刀槽都按实际加工工艺建模，没有出现结构干涉或壁厚突变的问题，工程人员既可以将其作为标准件导入装配体，也可以在此基础上派生加长型、热缩型等特殊刀柄的改型设计。
