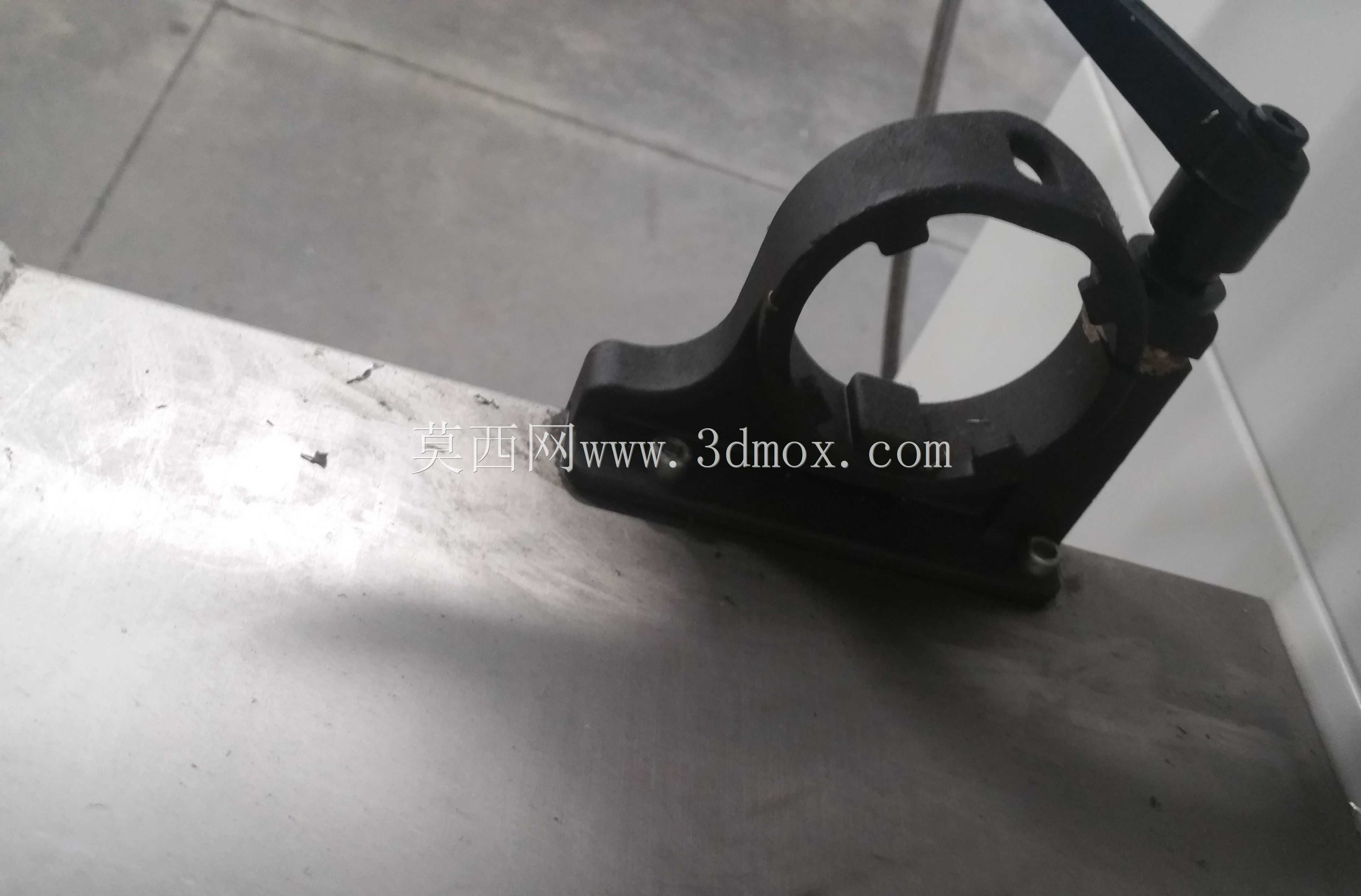

这套结构对应哈斯UMC-750SS五轴加工中心刀库侧的CT/BT40锥柄刀具承托支架,属于机床换刀系统里直接和刀柄接触的定位承载件,日常工况里要反复承接机械手递送、拔出的40号锥柄刀具,在立式五轴加工车间的批量零件加工、模具钢粗精加工、航空结构件铣削场景里都属于高频动作的易损配套部件。

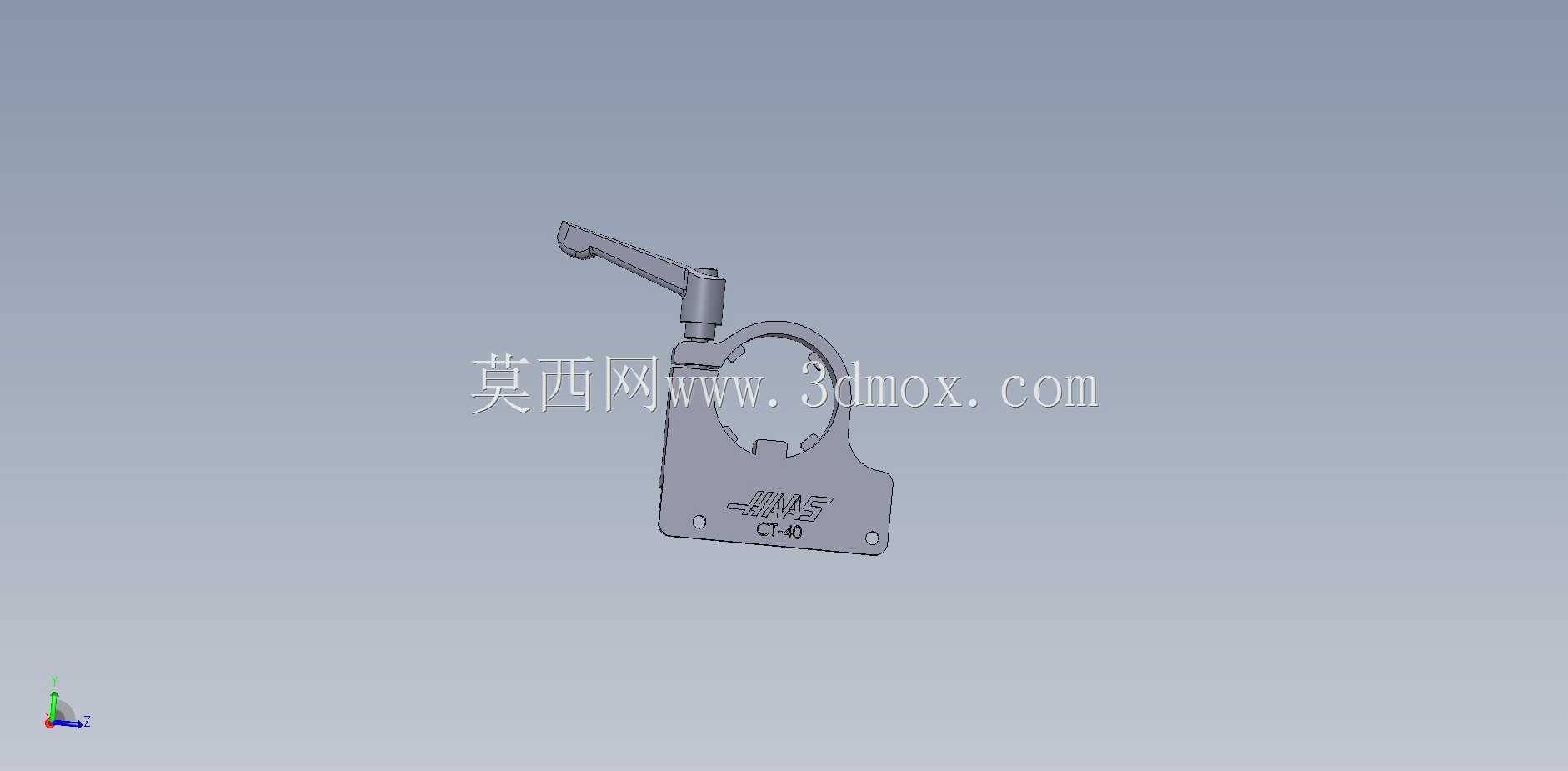

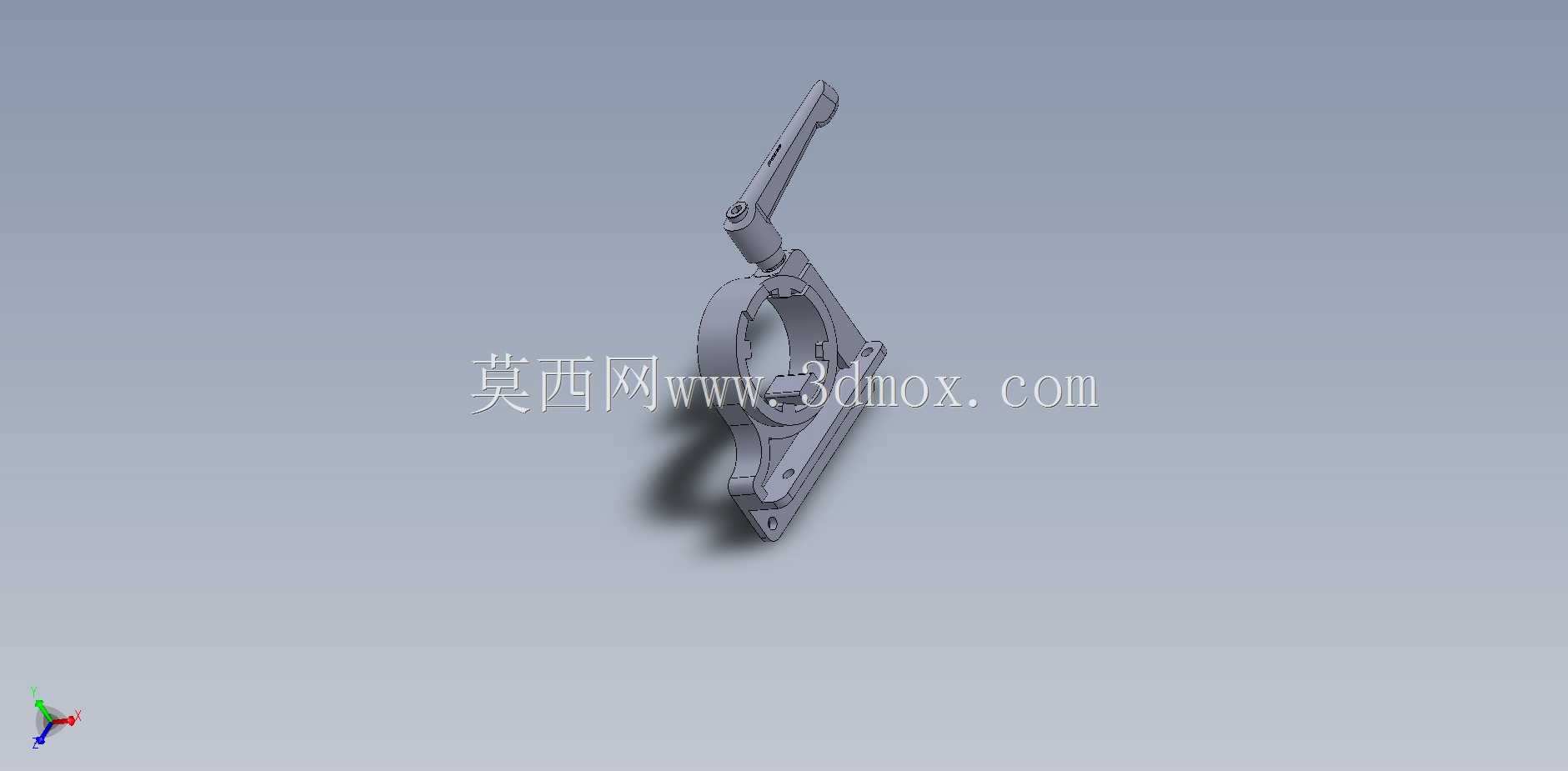

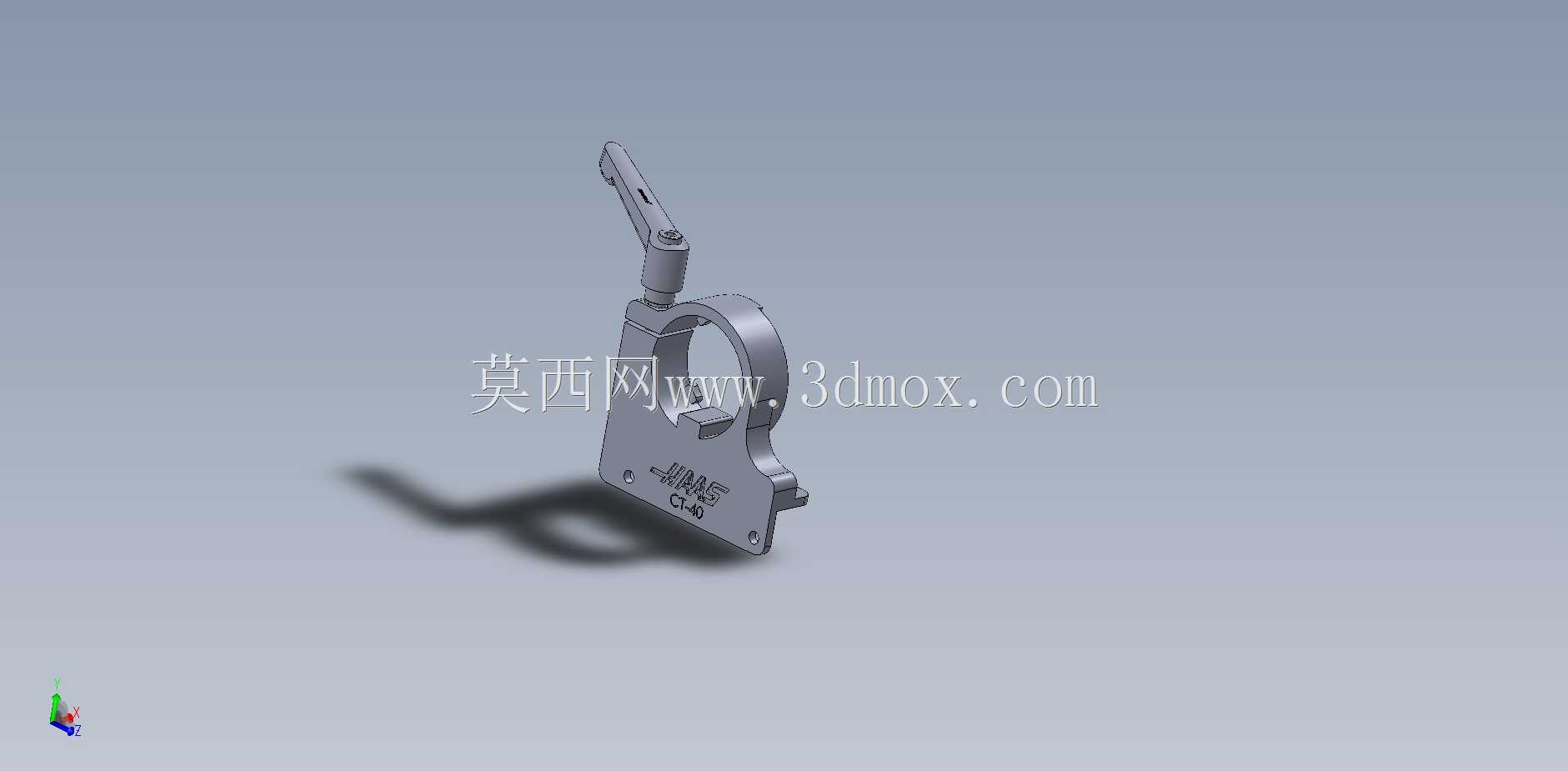

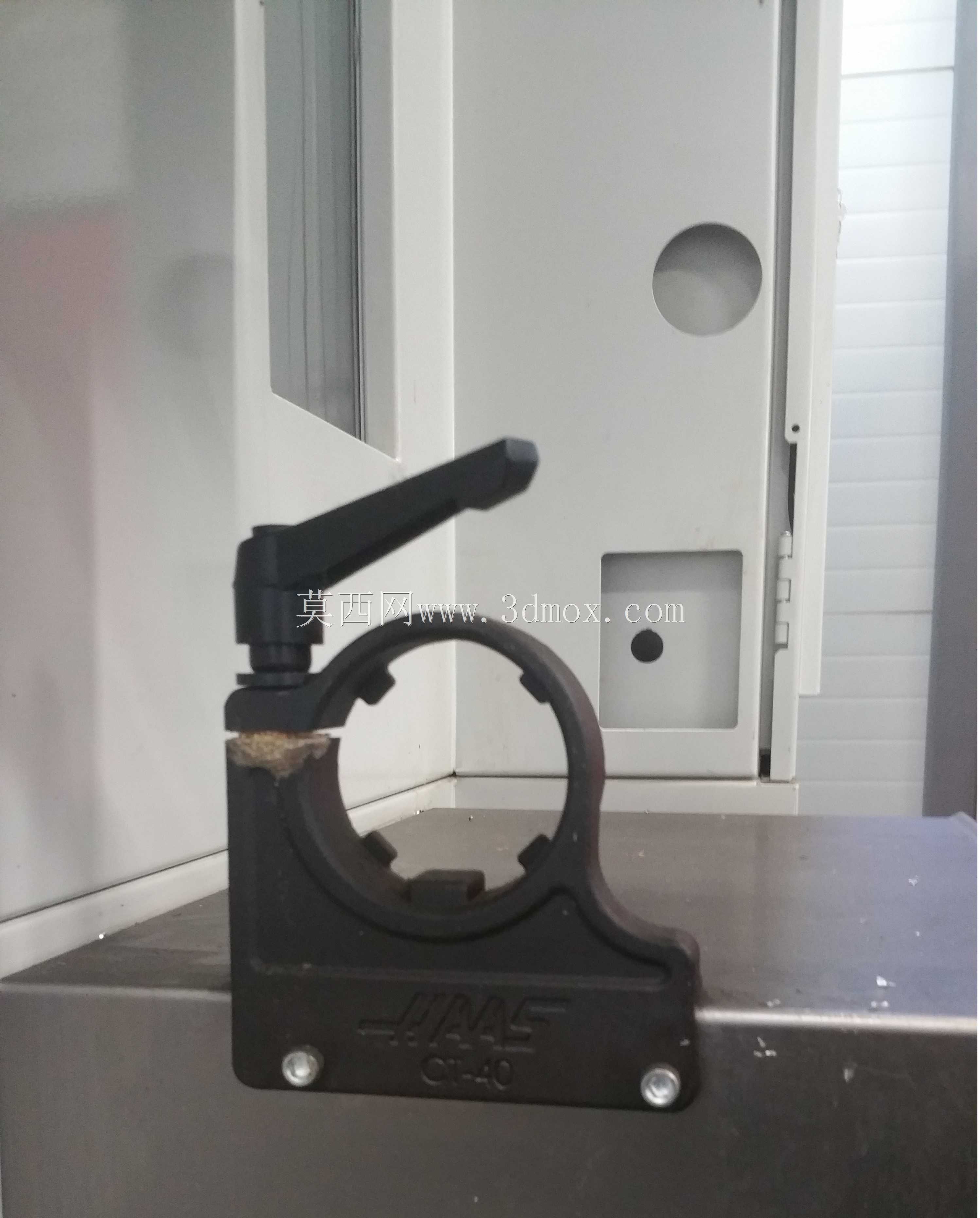

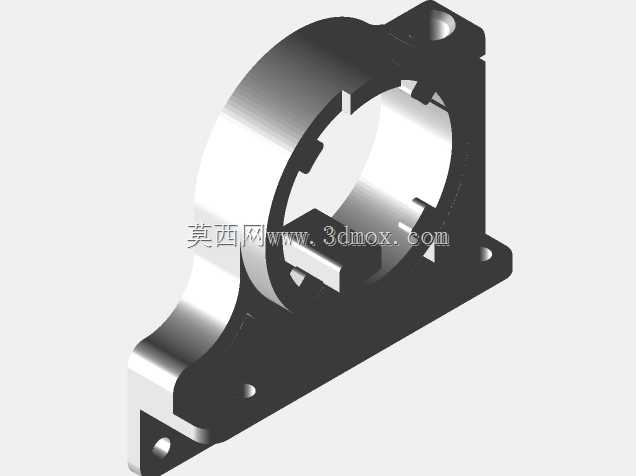

从实际装机边界来看,支架底部是一块带两个沉头安装孔的平直安装底板,贴合刀库侧的安装基面锁附固定,底板上直接铸出HAAS机型标识,安装孔的孔距、沉孔深度都和UMC750SS刀库侧的预装螺孔完全匹配,装机时不需要额外扩孔或者加装调整垫片,底板的厚度预留了足够的刚性余量,换刀时刀柄撞击承托位的冲击力不会让底板出现翘曲变形。底板上方延伸出半开口的C型环形抱托,内环的圆弧曲率完全贴合CT/BT40刀柄的外周轮廓,刀具落位时刀柄圆柱段刚好卡入环内,环体的开口宽度经过校核,既可以让刀柄顺畅滑入承托位,又不会在刀具停留时出现侧向滑脱,环体和底板之间做了三角加强筋过渡,避免长期受刀柄侧向挤压出现环体根部断裂。
环形抱托的上方竖直延伸出一根细长的摆臂杆,杆身末端带铰接销轴孔,这部分和刀库的摆转驱动机构联动,换刀动作时摆臂随驱动轴抬起、落下,带动下方承托环同步完成让位、接刀的动作,摆臂杆的截面做了变厚度设计,靠近铰接孔的位置厚度更大,承受摆转扭矩的区域刚性充足,杆身中段适当减薄来控制整体运动惯量,让摆转动作启停时没有明显的晃动余振。摆臂和环体的衔接位置做了台阶定位面,装配时销轴穿入后同轴度可以直接靠加工面保证,不需要现场反复配磨调整。
设计这套结构的时候首先要匹配的核心约束是40锥柄刀具的外形包络,车间常用的BT40刀柄带拉钉的最大外径、刀杆悬伸长度都要纳入干涉检查范围,承托环的中心高度要和机床主轴锥孔中心、机械手换刀手爪中心严格等高,高度偏差控制在0.05mm以内,否则换刀时会出现刀柄蹭卡环、手爪抓偏刀柄的问题。其次要考虑长期工况的磨损余量,承托环和刀柄接触的内环面没有做尖锐棱边,全部倒了R2以上的圆滑过渡,刀柄反复滑过的时候不会刮伤刀柄的淬火外圆面,即使长期使用后内环出现轻微磨痕,也不会影响刀柄的定位精度。摆臂上的铰接孔采用了镶套式的设计思路,孔壁预留了后续更换耐磨衬套的余量,摆转几万次后衬套出现间隙可以直接更换衬套,不需要整体更换整个支架,大幅降低机床备件的维护成本。
从安装空间的干涉校核来看,整个支架摆转到最高让位位置时,摆臂顶端和刀库上方的防护板之间预留了15mm以上的安全间隙,摆转到最低接刀位置时,底部底板和下方排屑槽的上沿也留有足够的排屑空间,加工过程中飞溅的铝屑、铁屑可以顺着支架的斜面滑落,不会堆积在承托环的卡位里造成刀具落位不到位。支架的整体外形没有多余的外凸结构,所有棱边都做了倒角处理,车间维护人员手动拆装刀具的时候不会被锐边划伤。材料选型上这类支架通常采用6061铝合金整体铣削成型,重量轻、运动惯量小,同时表面做硬质阳极氧化处理,内环接触位的硬度可以达到HV400以上,抗磨损能力远高于普通毛坯铝件,既不会因为零件太重加大摆转驱动气缸的负载,又能满足百万次换刀动作的耐久要求。在做三维结构校核的时候,需要分别模拟接刀瞬间刀柄的冲击载荷、摆臂快速启停的扭转载荷、主轴附近切削液喷淋的腐蚀环境,确认所有应力集中位置的安全系数都在2.5以上,铰接孔、环体根部、底板安装孔这三个高危位置都不会出现疲劳开裂。整套结构没有复杂的异形曲面,全部是规则的平面、圆弧、孔系特征,加工时可以在三轴机床上一次装夹完成大部分工序,只有铰接孔的同轴度需要做一次镗孔保证,备件加工的工艺性很好,车间现场测绘后可以快速完成替换件的制作,不用长期等待原厂备件供货,对于开机率要求很高的批量加工产线来说,这类国产化替代的支架结构可以有效减少机床因为小零件损坏导致的停机时间。
