哈斯机床控制端可调悬挂支撑托架

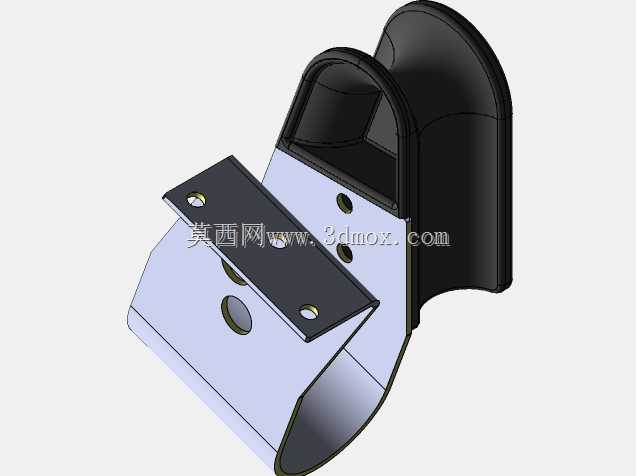

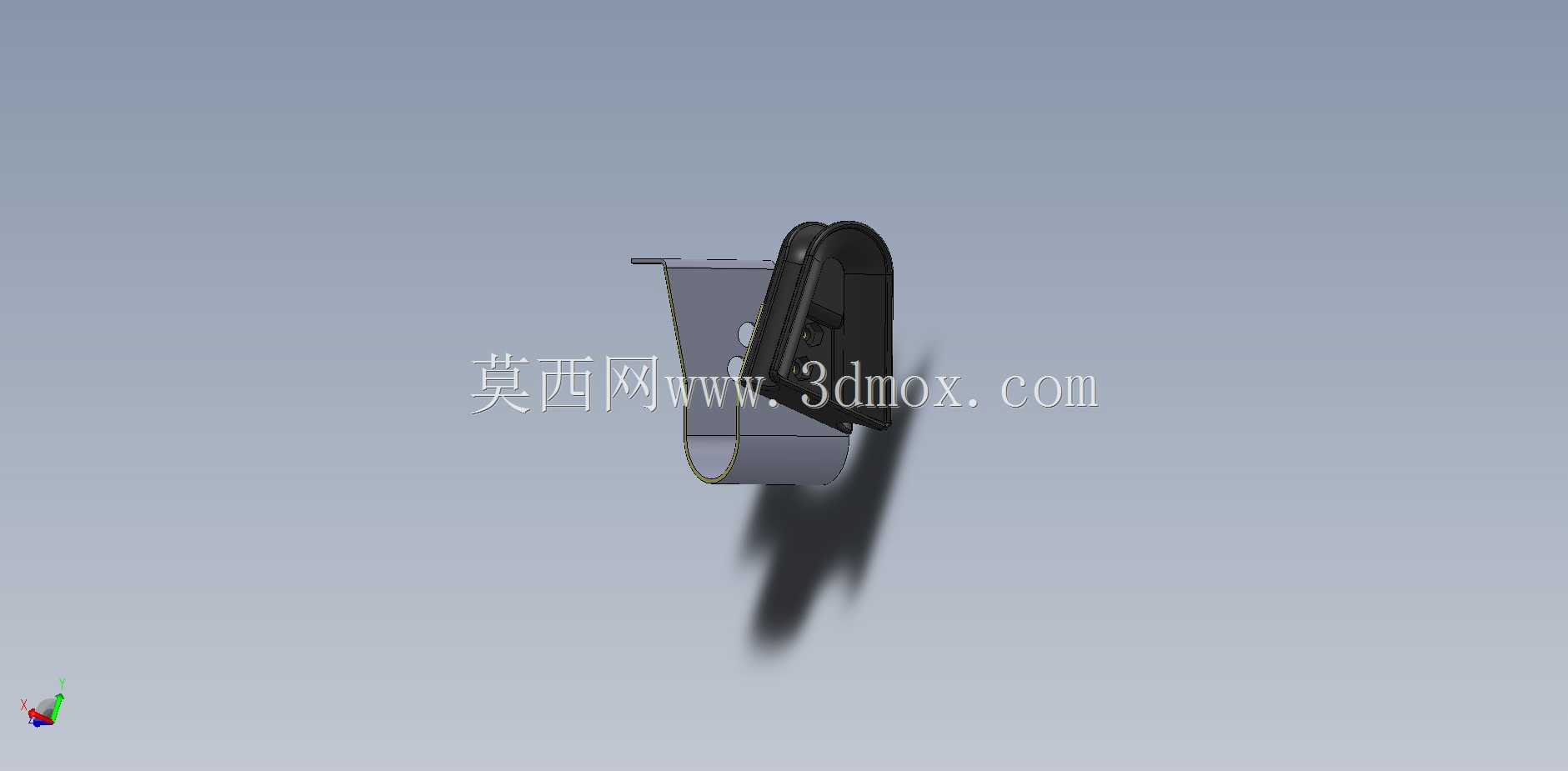

　　在数控加工车间里，操作终端的布置往往直接影响换产、对刀、程序调用和日常点检的效率。哈斯系列加工中心的控制端需要随操作者站位、工件装夹高度以及防护门开合范围进行灵活调整，固定式台面或随意悬挂的方式，既容易造成线缆拉扯，也会让屏幕处于反光、磕碰或误触的位置。这套悬挂支撑托架正是围绕机床现场人机交互需求展开，结构上把承载背板、翻转铰接部和侧向贴装面整合在一起，使控制端能够稳定挂装在机床侧方，并在需要时改变俯仰角度。

　　从实际使用场景看，托架最核心的作用不是简单承托，而是在有限的机床外防护空间内建立一个可靠的安装边界。背板承担控制端背部的贴合与定位，边缘折边形成局部加强，避免薄板在长期振动下出现颤振；黑色铰接区域承担角度维持和转动限位，操作者在站立输入程序、俯身观察刀具或侧位确认夹具时，都能把屏幕调整到便于观看的姿态。托架下部的弧形过渡与开放空间，为接头、线缆和维护拆装留出余量，不会因为贴得过死而压伤线束。

　　设计思路上，该件优先考虑车间环境中的刚性、可达性和防干涉。机床周边常有切削液飞溅、切屑扫落和防护门频繁动作，支撑件不能向操作通道过度伸出，也不能与刀柄、吊具或工作台移动范围发生冲突。因此模型在贴装侧采用较平直的连接面，便于与机床立面或附加安装板对齐；承载侧则通过弯折形态形成容纳控制端背部轮廓的空间，使受力从单点悬挂转化为面接触支撑。铰接位置靠近重心区域，可减少翻转时的偏载力矩，让角度调节更顺手，也降低长期使用后松动下垂的概率。

　　外形尺寸方面，整体属于紧凑型机床附件，高度方向覆盖控制端背部主要承载区，宽度控制在终端安装轮廓附近，不额外占用过多防护门侧空间。安装边界需要重点核对三个位置：一是背板与机床立面之间的固定孔位或转接板距离，二是控制端翻转后上缘与防护门、吊环、照明件的间隙，三是托架下部线缆弯曲半径。若现场机床已经布置了冷却管、三色灯或检修门，安装前还应在三维环境中模拟门体全开、操作者靠近和工作台上下运动的状态，确认托架在极限姿态下仍保留安全间隙。

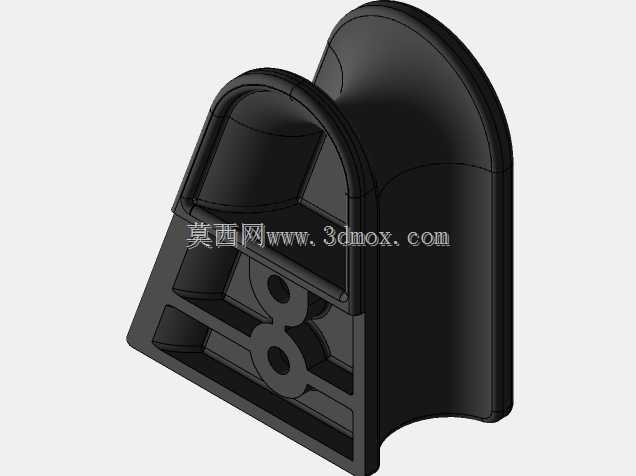

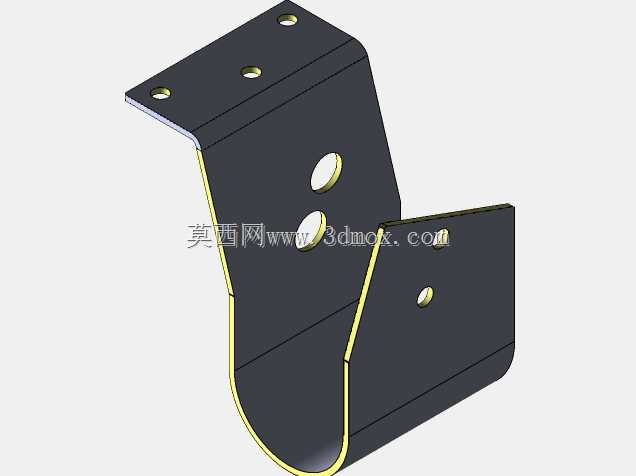

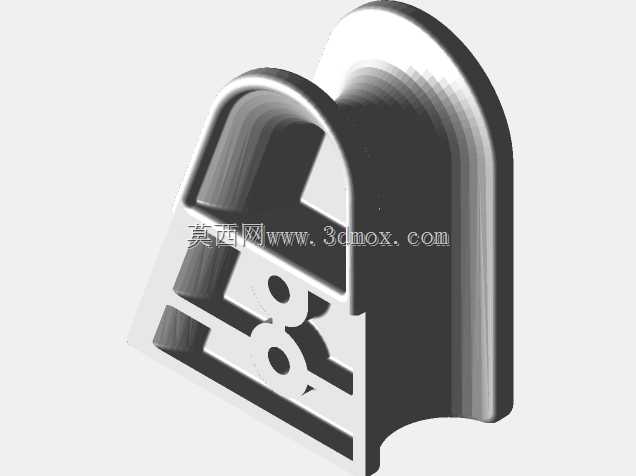

　　结构细节上，承载板的折弯形态不仅提高了自身刚度，也让控制端背部与支架之间形成稳定限位。黑色部件承担人机接触频率较高的铰接与防护功能，其轮廓贴合终端背部凸起，能够分散振动和按压屏幕时产生的载荷。对于需要长期三班运转的加工单元，这种布置可以减少操作者反复转身寻找固定操作站的动作，在调机、首件检验和报警复位时尤其明显。

　　建模时应把安装状态和调节状态同时纳入检查。静止状态下，关注背板固定面、控制端贴合面以及重心投影是否落在支撑范围内；转动状态下，关注铰链轴线、线缆摆动空间和最大俯视角是否会让终端下缘碰到机床护罩。若后续要投入加工，背板类钣金件可通过折弯、冲孔和局部加强实现，铰接相关零件则需结合耐磨垫片、锁紧摩擦件或定位销来维持角度。现场装配不宜只追求安装牢固，还要保证控制端可拆卸维护，线缆接头处保留松弛段，使屏幕翻转时拉力不会直接作用在插头根部。

　　从设备选型角度看，这类托架适合需要在机床侧方就近操作的哈斯加工单元，尤其适用于调试频繁、工件换型多、操作空间紧凑的产线。它把控制端从随机摆放转变为固定可调的人机接口，使操作路径更短、视线更稳定，同时也让机床外侧的线缆和终端得到持续保护。
