电动辣椒谷物农用研磨机结构设计

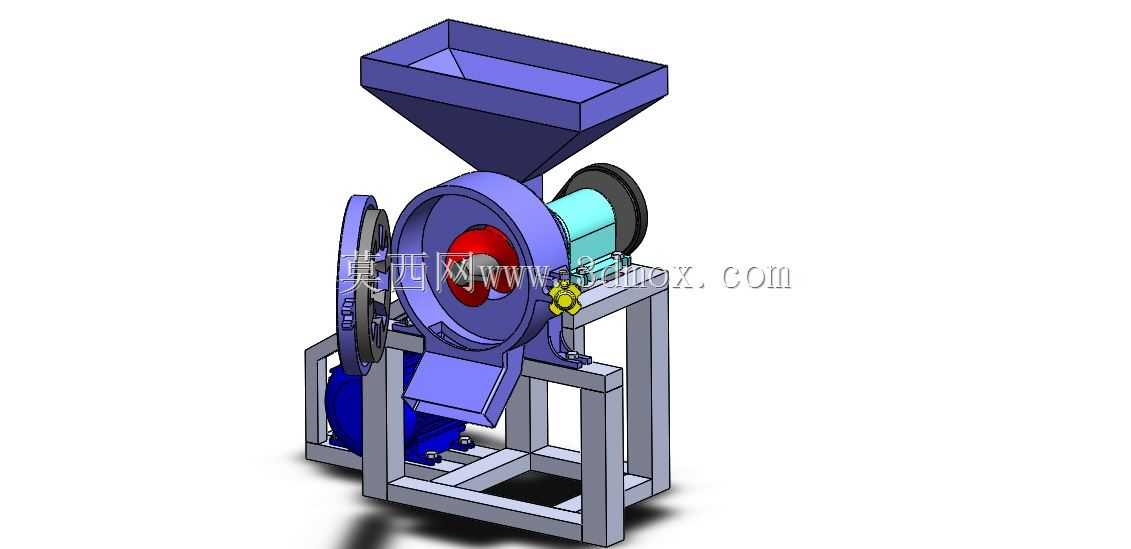

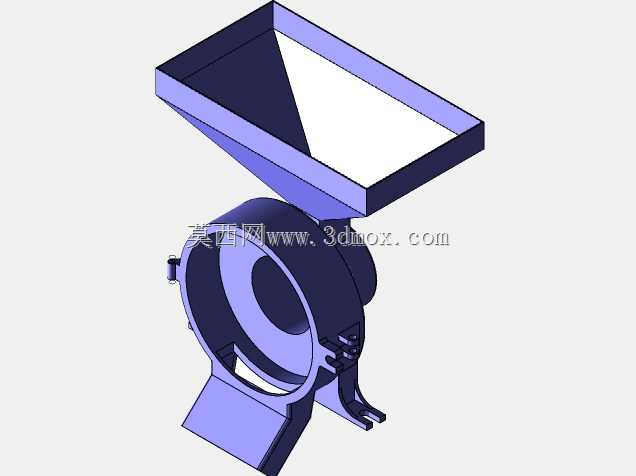

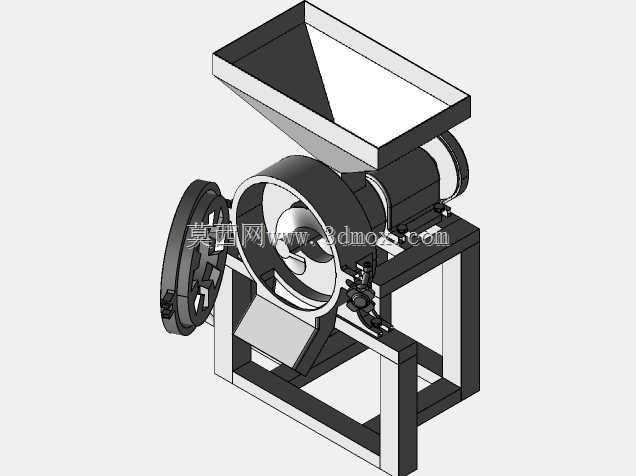

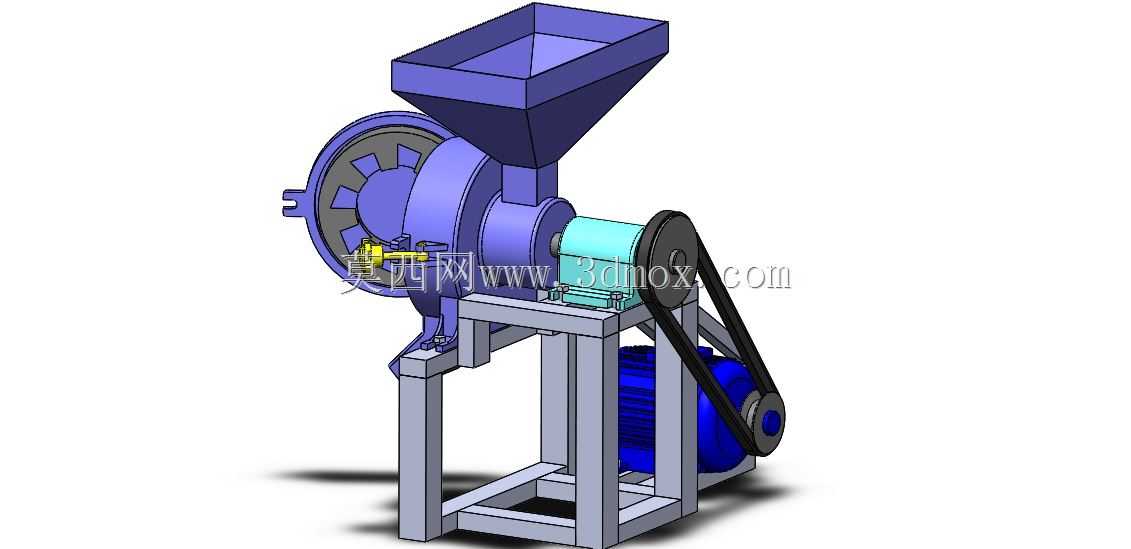

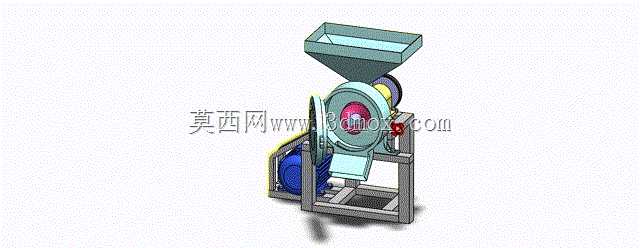

　　这套小型农用电动研磨设备的三维结构，面向村镇农产品初加工、家庭作坊与小型加工点的细碎作业需求搭建，核心处理对象为干辣椒、花生、豆类等干性农作物籽粒与果料，也可适配同类低硬度干性农副物料的磨碎工序。整机采用立式磨盘粉碎的经典布局，顶部设置扩口式方形进料斗，斗体向下收窄形成导流锥段，依靠物料自重连续向研磨腔送料，避免人工频繁推料造成的作业中断；进料斗的扩口尺寸预留了足够的投料操作空间，作业人员可直接将整筐待磨物料倾倒进入，斗体侧壁倾角经过适配，针对干辣椒这类质地偏轻、流动性弱的物料，也能保证顺畅下滑，不会在斗内出现架桥堵料的问题。

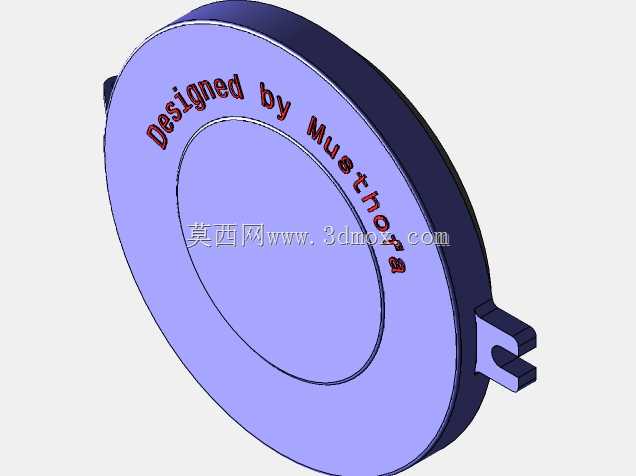

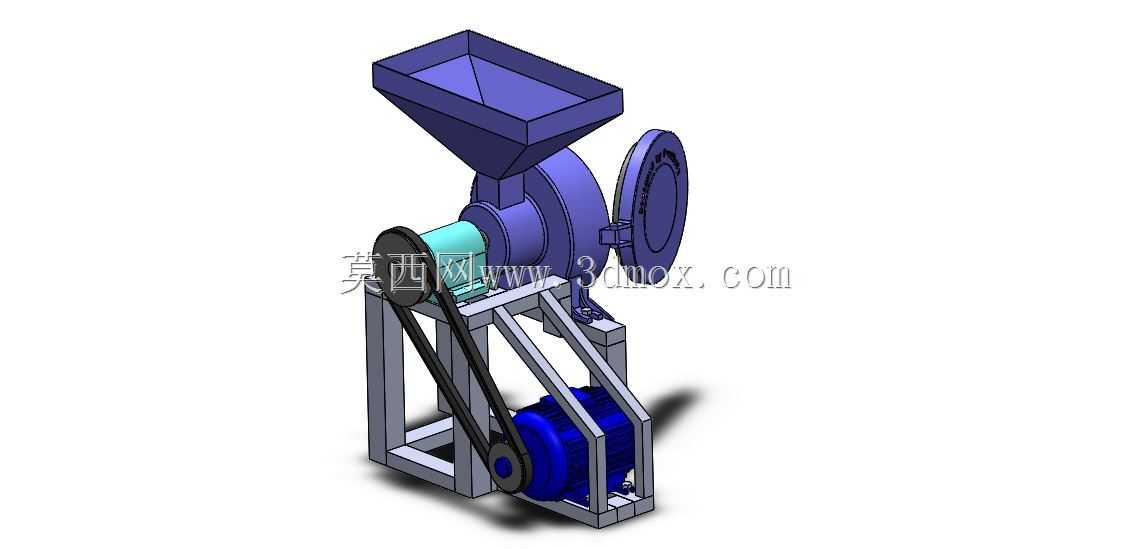

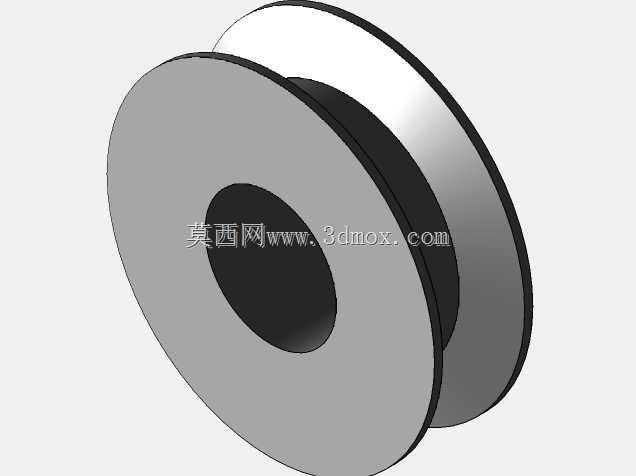

　　研磨工作段为卧式布置的圆盘磨腔，腔体内设置动磨盘与定磨盘配合结构，动磨盘由侧置的电动机通过带传动机构驱动旋转，物料进入两盘间隙后，受挤压、剪切与研磨复合作用被破碎至目标粒度，磨腔下方设置倾斜导料槽，磨制完成的粉料可沿槽面自动滑出至接料容器，无需额外增设出料输送构件。传动侧的护罩将带轮与传动带完全包覆，既避免作业时粉尘进入传动副造成磨损，也能防止操作人员肢体误入传动区域，符合小型农用加工设备的安全防护逻辑。

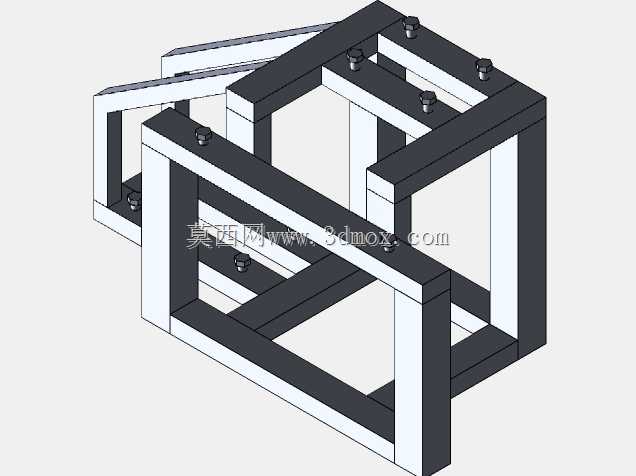

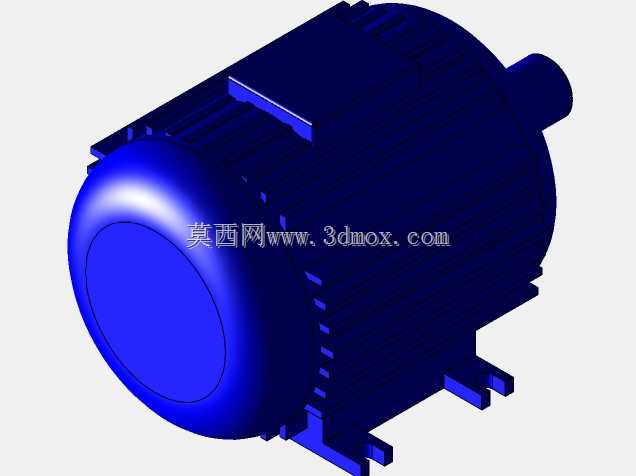

　　整机支撑采用方管焊接成型的框架式机架，四根立柱搭配底部横向连接梁形成稳定承托结构，底部框架预留了平整的安装接触面，既可以直接放置在硬化地面使用，也可通过膨胀螺栓将机架与地面基础固定，抵消磨盘高速运转产生的振动。电动机卧式安装在机架下部侧方的安装托板上，托板开设长条形调节腰孔，可调整电机轴距来张紧传动皮带，长期运行后皮带出现松弛时无需拆解其他构件即可完成张紧调整，维护门槛极低，适配农村维修点的简易作业条件。

　　从安装边界来看，整机占地尺寸紧凑，进料斗顶部为整机最高点，作业时只需在设备前方预留接料容器摆放空间、侧方预留电机散热与检修操作空间即可，无需复杂的车间基础，普通民房、临街加工铺面的平整水泥地面都可满足安装要求。结构设计上充分考虑了农用场景的使用特性：所有与物料接触的构件均采用光滑硬质表面，残留粉料清理便捷，避免不同批次物料串味；磨腔侧方设置间隙调节机构，可通过调整定磨盘的轴向位置改变磨盘间隙，快速切换粗碎、细磨两种作业模式，处理辣椒制作粗辣椒粉时调大间隙，处理谷物制作细粉时缩小间隙，一台设备即可覆盖多种农产品的加工需求。机架的受力经过合理分配，电机与磨腔的重量分别落在框架的不同支撑点位，整机重心落在机架底部轮廓范围内，空载与满载投料工况下都不会出现倾翻风险。传动带选用通用标准V带，磨盘、衬板等易损件均设计为可快速拆卸的装配结构，农户日常使用中出现磨损后，无需大型工装即可自行更换配件，大幅降低了设备全生命周期的使用成本，非常适合分散式的小型农产品加工场景使用。
