多层工业厂房钢结构框架三维结构设计

　　这套三维结构呈现的是一套多层工业厂房用钢结构承重框架，整体由立柱、纵向横梁、横向连系梁、斜向支撑以及端部楼梯段共同构成，建模时把杆件之间的连接关系、空间排布逻辑全部做了还原，没有做多余的外观包覆，直接暴露受力骨架，方便结构设计人员核对杆件走向与节点位置。

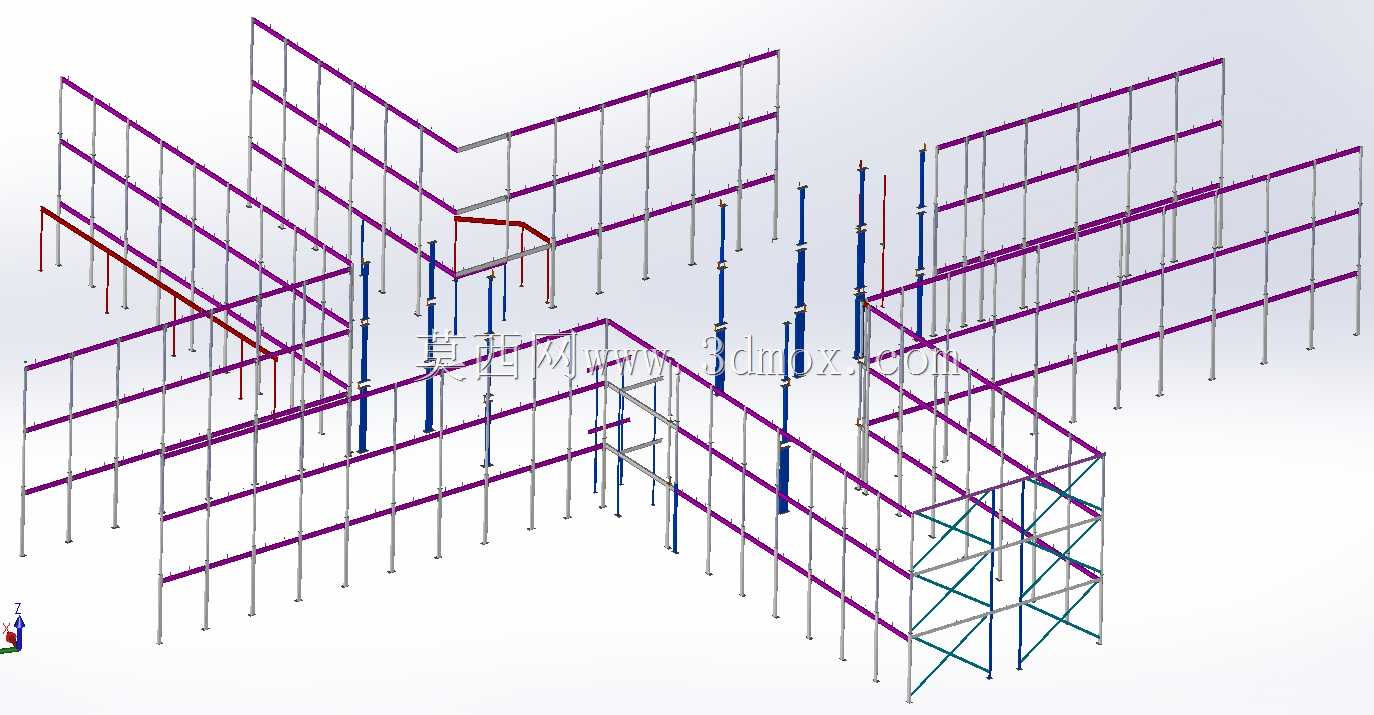

　　从现场使用场景来看，这类框架多用于车间内部的二层操作平台、设备支承架或者厂房主体的承重骨架。立柱沿厂房纵向成排布置，柱脚落在基础预埋件上，承担上部全部竖向荷载；横梁在柱顶和各层标高位置拉通，把单根立柱连成整体，既传递楼板或平台板传来的竖向力，也抵抗水平方向的风载和吊车制动荷载。模型中可以看到紫色杆件构成了主体的纵横梁格，蓝色立柱沿高度方向分段，局部红色杆件标注了需要重点校核的连系构件，右下角还附带了一段钢楼梯的骨架，对应平台人员上下的通行需求。

　　设计思路上，这类钢结构遵循“先定柱网、再布梁格、后加支撑”的顺序。柱距和跨度要结合厂房内设备的摆放尺寸确定，既要避开大型机组的检修空间，又要让单根梁的受力跨度控制在型钢的经济承载范围内，避免盲目加大截面造成材料浪费。横梁与立柱的连接节点在模型中按刚性连接处理，实际工程中对应焊接或高强螺栓栓接，节点处需要预留加劲肋，防止梁柱翼缘在弯矩作用下出现局部屈曲。

　　框架的稳定性主要靠斜向支撑保证。模型右下角区域布置了交叉式柱间支撑，这类支撑沿厂房纵向间隔设置，把水平力逐层传递到基础，是抵抗纵向水平荷载的关键构件；横向则依靠梁柱刚接形成的框架刚度过渡。建模时支撑与梁柱的交点都做了对位，没有出现杆件悬空或错位，这一点在实际放样中很重要——支撑交点如果偏差过大，现场安装时会出现螺栓孔对不上、杆件强行就位的问题，直接产生附加内应力。

　　外形尺寸与安装边界方面，整套框架沿纵向延伸为多跨连续布置，高度方向分为三层梁格，对应三个作业标高。立柱底部需要与混凝土基础顶面的预埋钢板对齐，安装前要复核基础标高偏差，柱脚底板下方通过灌浆料填实；框架四周要预留出外墙围护板或者彩钢板的安装距离，梁外侧到厂房轴线的尺寸要和围护构件的固定节点匹配。楼梯段布置在框架端部，踏步与平台梁的连接位置在模型中单独做出了斜梁和踏步支撑，安装时楼梯段要先于平台铺板就位，方便施工人员上下作业。

　　杆件选型上，立柱通常采用焊接H型钢或热轧H型钢，承受轴向压力为主，长细比需要控制在规范允许范围内，避免失稳；横梁以受弯为主，截面高度按跨度和楼面荷载取值，上铺花纹钢板或混凝土楼板；连系梁主要用来减小立柱的计算长度，本身受力较小，可以采用截面稍小的槽钢或角钢。斜支撑一般采用双角钢组合截面或圆钢，只承受拉力或压力，截面按水平荷载工况计算。

　　在三维建模过程中，所有杆件的中心线都严格对齐轴线，节点处杆件的裁切关系按照实际相贯或对接处理，没有出现简单交叉穿透的情况，这对后续导出构件加工图、统计材料用量很有帮助。结构工程师可以在这个模型基础上继续添加楼板荷载、检修活荷载，进行受力验算，也可以拆分出单根构件的加工详图，直接对接车间的型钢下料与钻孔工序。现场安装时，按照先立柱、再主梁、后次梁和支撑的顺序拼装，每装完一层就要校正垂直度和柱距，及时装上临时支撑固定，防止框架在施工阶段发生倾覆。整体来看，这套骨架把工业厂房钢结构的核心传力路径完整表达了出来，杆件层级清晰，节点关系明确，能够作为同类平台或厂房结构设计的参考底模。
