390WP二十四块面板光伏接地支架结构

　　这套结构围绕分布式光伏电站中常见的多排组件铺设需求展开，组件按两列十二行的阵列方式布置，单块组件功率取390WP，整组共24块面板，适合厂区屋面、开阔地面、车棚顶棚以及小型电站前期方案校核使用。实际工程里，这类支架并不只是把板子架起来，还需要同时处理组件倾角、迎风面载荷、立柱落点、檩条跨度、压块固定和接地连续性等问题，模型把这些关系集中在一个可检查的装配体中，便于结构设计人员核对干涉、理解支撑逻辑。

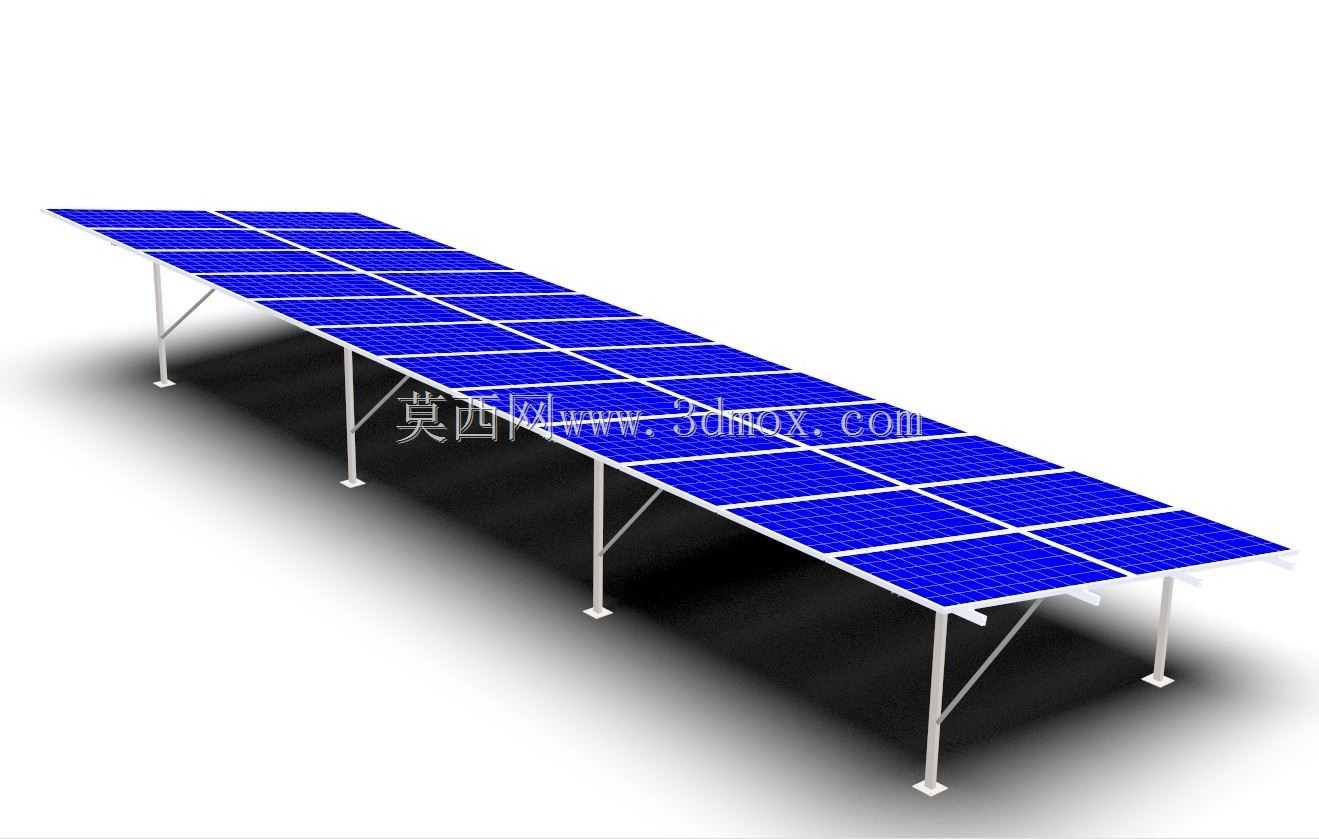

　　面板区域采用蓝色电池片外观表达，组件边框按常规铝边框厚度和安装孔位关系建模，板与板之间保留均匀间隙。间隙控制在现场施工中很关键，过小会影响热胀冷缩和排水，过大则浪费檩条长度并削弱阵列整体观感。模型中组件通过压块与下部檩条连接，压块位置靠近边框受力区，避免直接压在玻璃面上。长方向上多块组件连续排布，形成稳定的受光面；短方向上两列组件并列，中间由通长檩条承担弯矩，使支架受力路径比较清晰。

　　支撑部分采用前后立柱加斜撑的形式。立柱底部设置底板，可通过膨胀螺栓或化学锚栓与混凝土基础连接，若用于地面电站，也可转接预制水泥块或桩基。立柱高度根据组件最低点离地、屋面障碍物避让以及排水坡度确定，前低后高的布置使面板形成固定倾角。斜撑从立柱中上部延伸至主梁或檩条下方，主要用于增强侧向刚度，降低风荷载作用下支架摆动。对于多排连续阵列，边立柱和中间立柱的受力并不完全相同，边部支架往往承受更大的风吸和阵风扭转，因此在深化设计时需要结合当地风压、雪压和组件自重复核截面。

　　主梁与檩条构成面板下方的承载骨架。檩条沿组件短跨方向布置时，应让组件边框落在支撑线上，减少玻璃面板的悬空跨度；若采用长跨布置，则要校核檩条挠度，避免组件在积雪或人员踩踏维护时产生过大变形。模型中的杆件以规则截面表达，适合在方案阶段替换为C型钢、方管、H型钢或铝合金导轨。不同材料的连接方式差异明显，钢支架多采用螺栓加焊接节点，铝导轨则依靠压块、中压块和夹具快速装配，选型时要兼顾防腐、成本和现场加工条件。

　　接地设计是光伏支架中容易被忽视但必须落实的环节。金属组件边框、支架立柱、檩条和压块虽然表面可能存在氧化层或涂层，但在防雷与电气安全要求下，需要通过接地线、跨接线或接地卡形成连续导电通路，最终汇入接地网。模型可用于检查接地夹安装位置是否便于操作，立柱根部是否预留接地端子，组件边框之间是否需要额外跨接。对于屋面项目，支架还不能破坏防水层，底板下方通常增加防水垫片或支座，锚栓位置要与屋面结构层对应；对于地面项目，则要控制立柱垂直度、基础顶面标高和阵列行距，避免后期组件安装时出现错孔。

　　安装边界方面，整组阵列长度由24块组件的排布决定，宽度由两列组件及中间间隙决定，高度则随倾角和立柱长度变化。设计时需要在阵列前后预留维护通道，后侧留出接线和清洗空间，两端保证组件边缘不超出基础支撑范围。若该结构用于光伏车棚，立柱落点还要避开车位线和车辆开门区域；若用于屋顶，落点应尽量靠近梁、柱或承重墙体，不能把集中载荷直接传给保温层和薄屋面板。

　　从建模角度看，这类装配适合采用骨架草图驱动：先确定阵列中心线、倾角、立柱间距和组件外形，再依次生成主梁、檩条、立柱、斜撑、底板和紧固件。组件可作为子装配体阵列，压块和螺栓按实际孔位布置，这样在调整组件数量或倾角时，支撑件能够同步更新。工程校核时，应重点关注风吸工况下的节点抗拉、雪压工况下的檩条挠度、立柱底板锚固力以及接地连接的可靠性。该结构表达的是一种典型固定式光伏安装方案，结构形式简单、扩展性强，可作为电站布置、支架轻量化和安装工艺分析的基础参考。
