钢管桁架式越野全地形车架结构设计

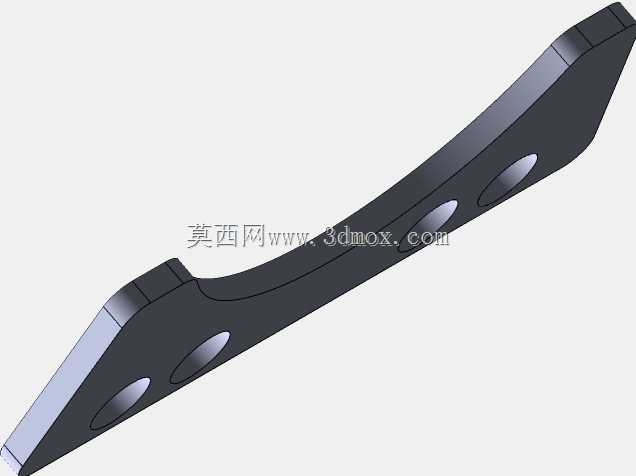

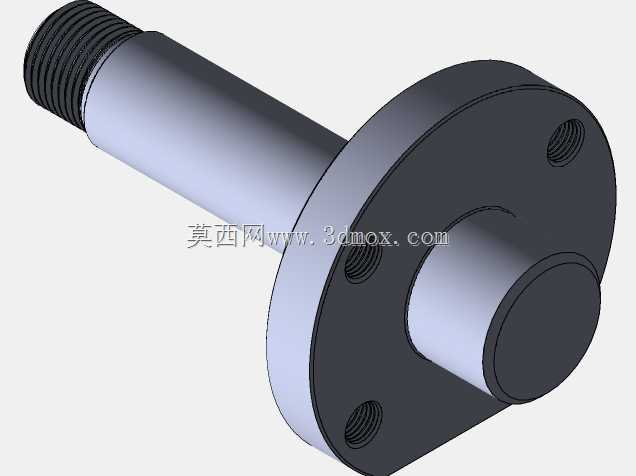

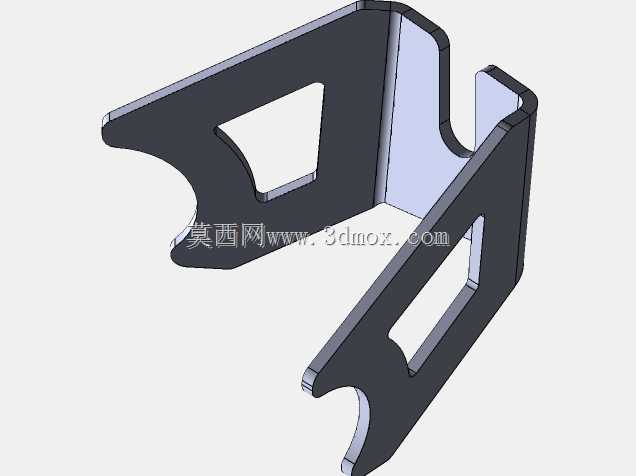

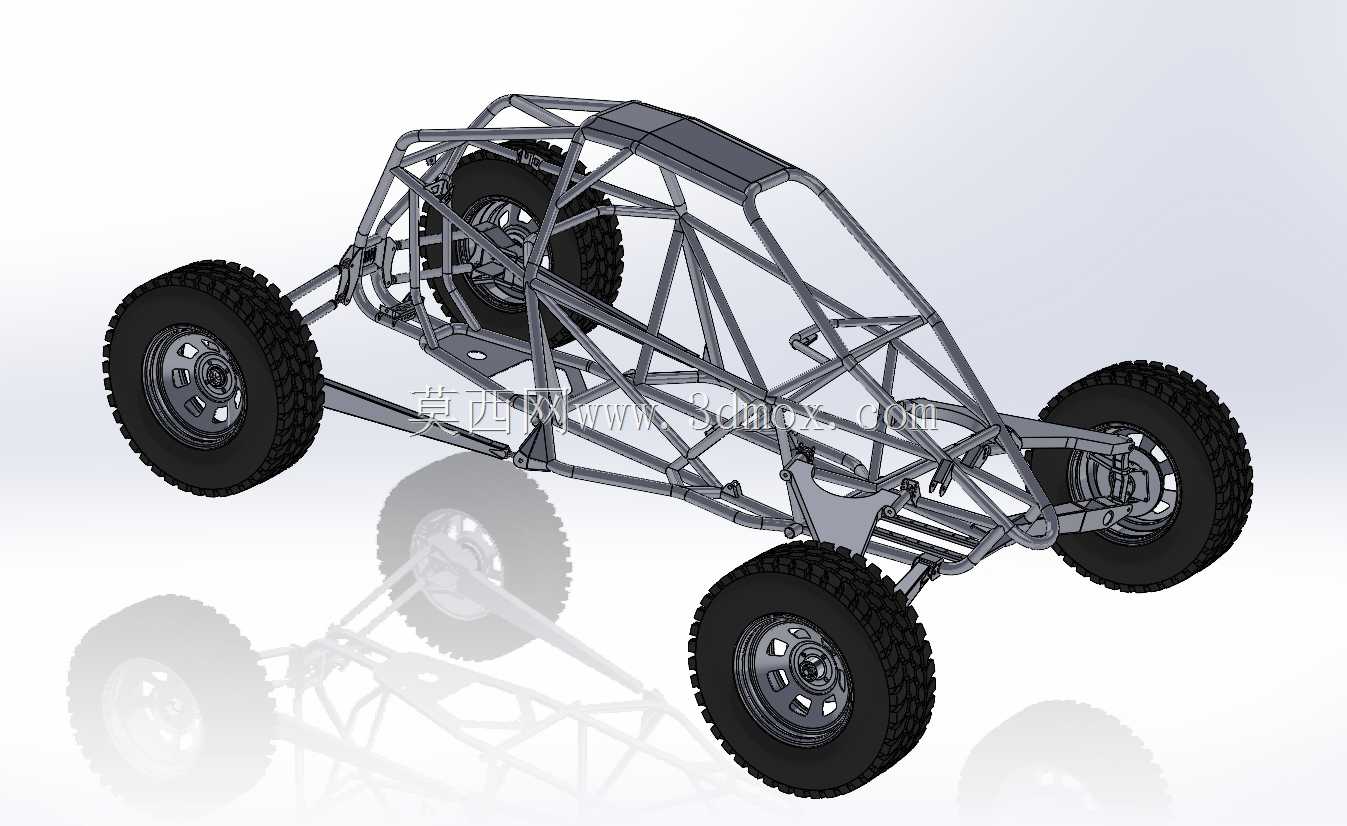

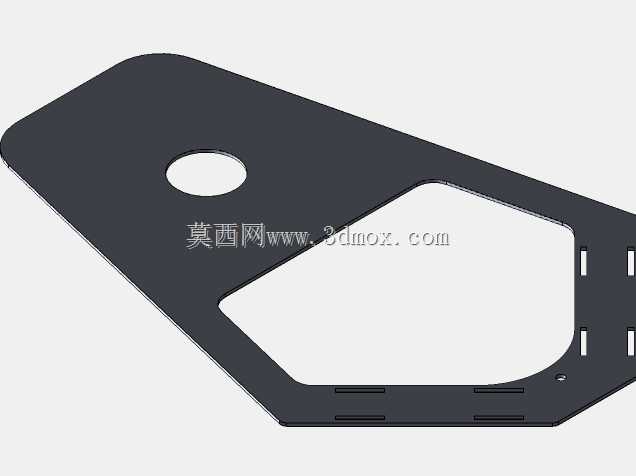

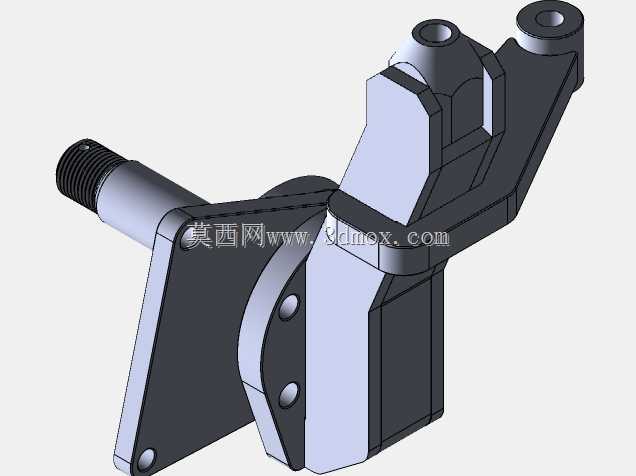

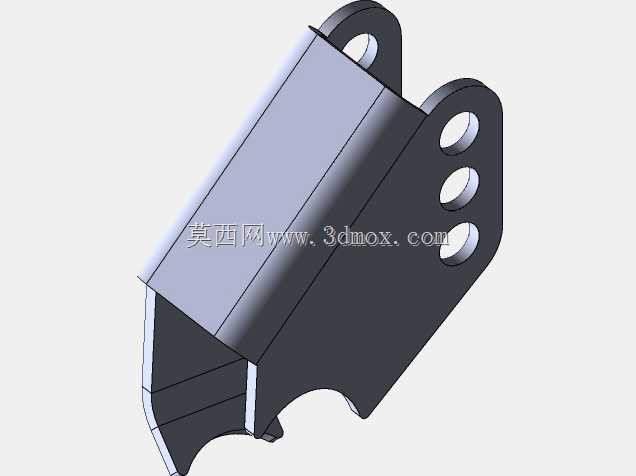

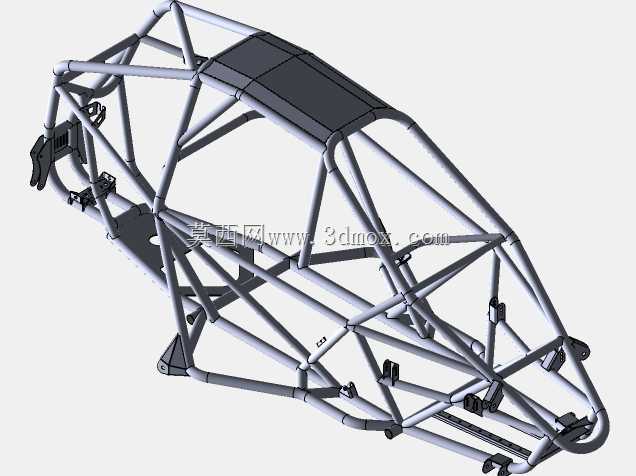

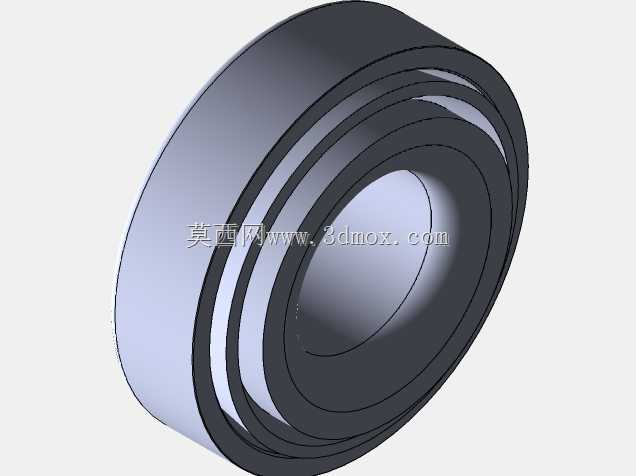

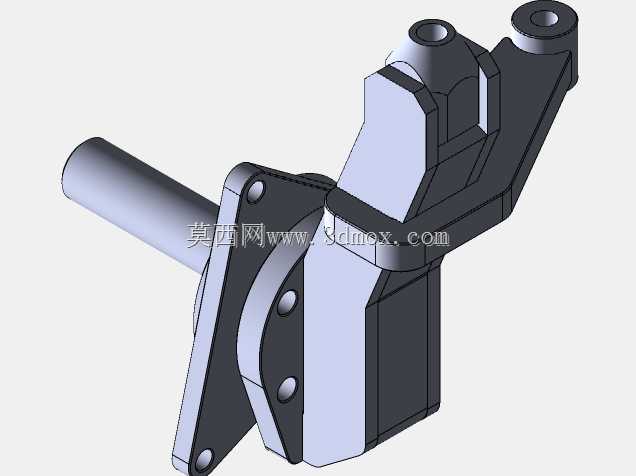

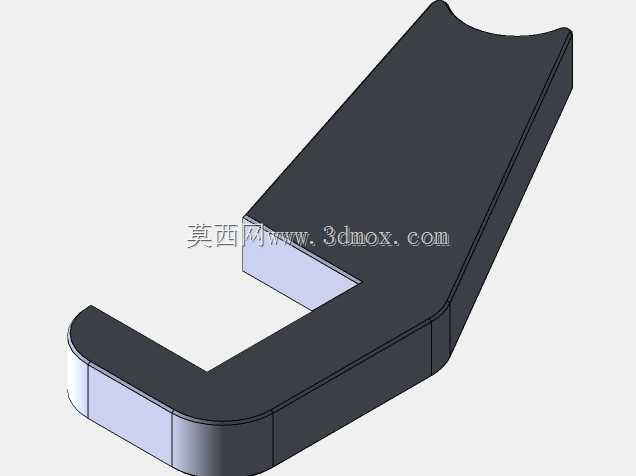

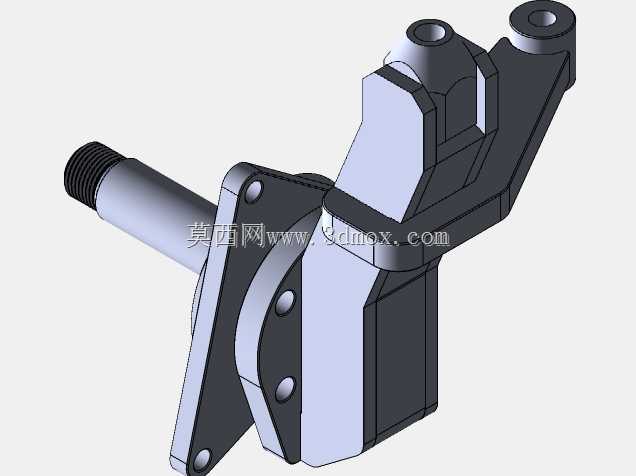

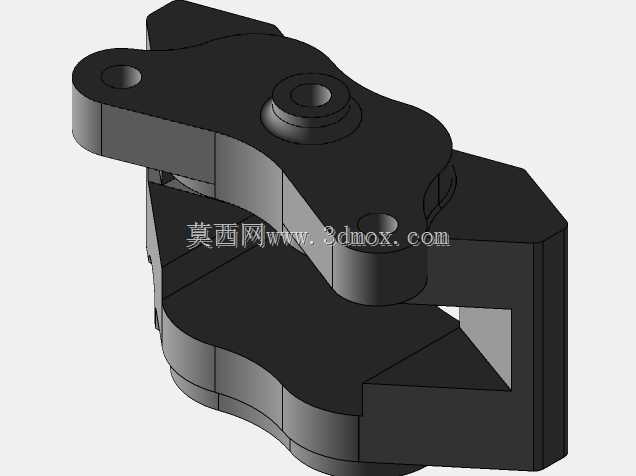

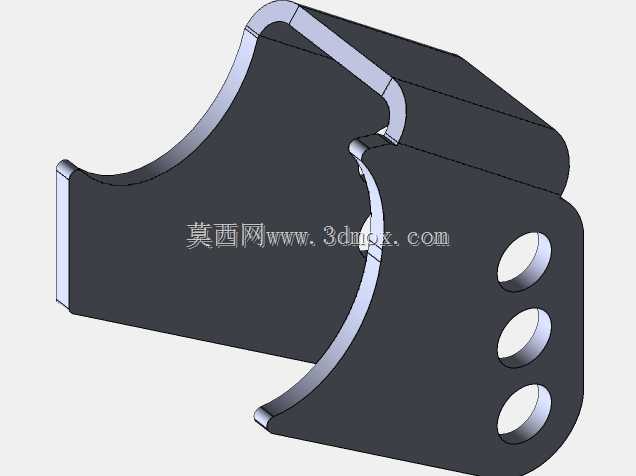

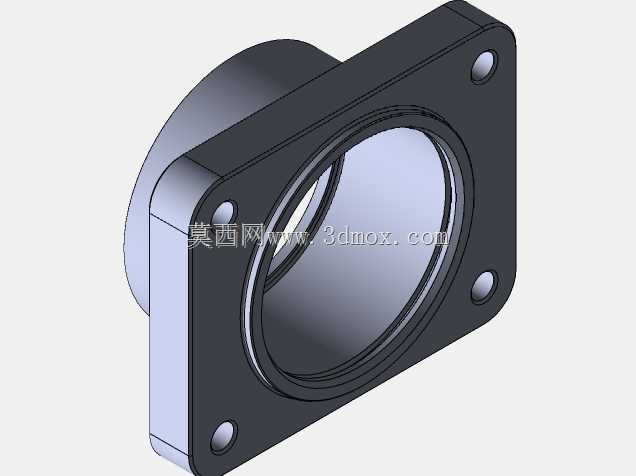

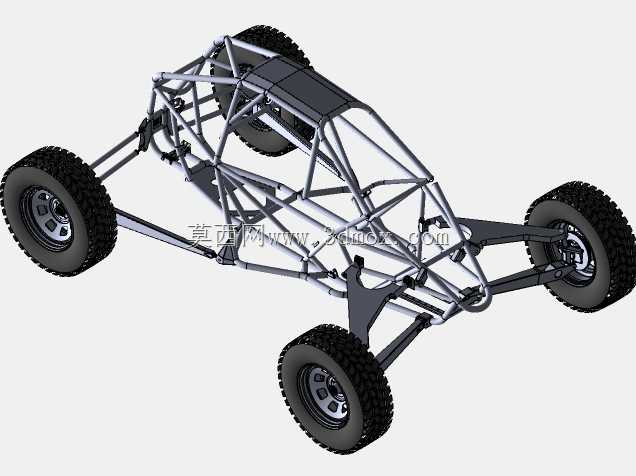

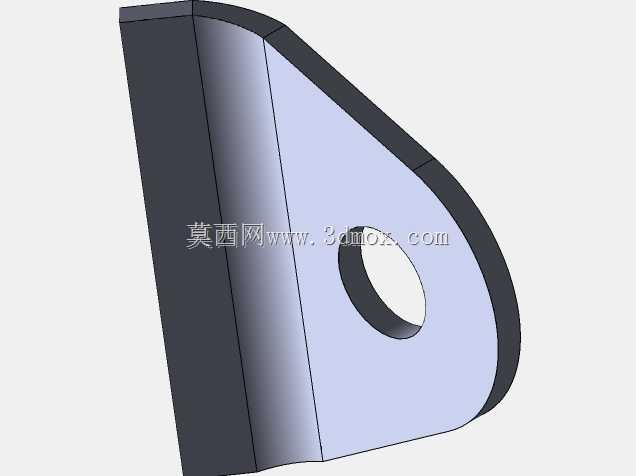

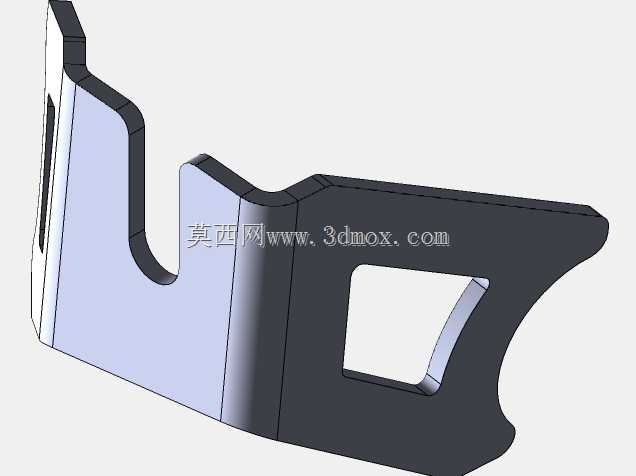

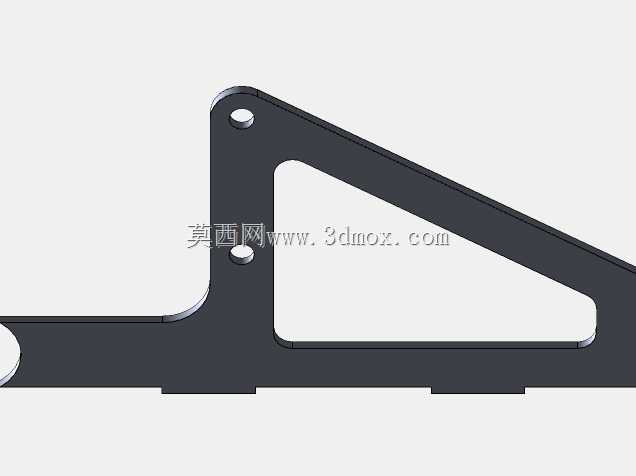

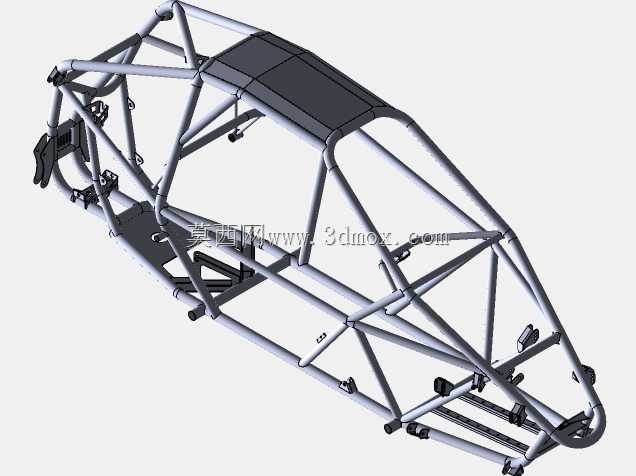

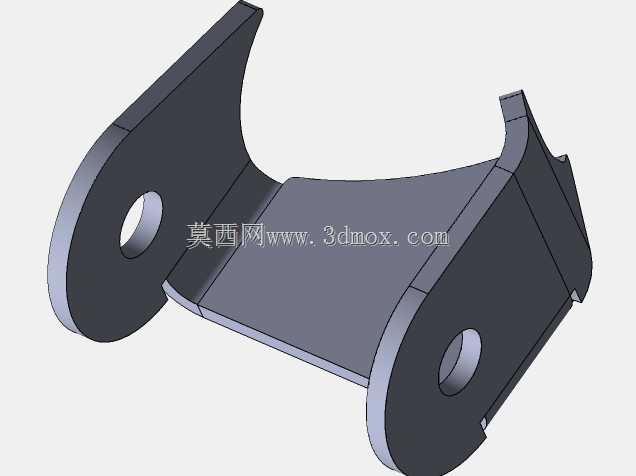

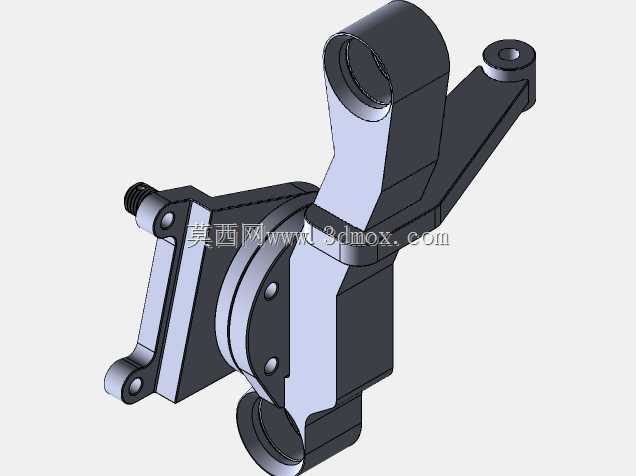

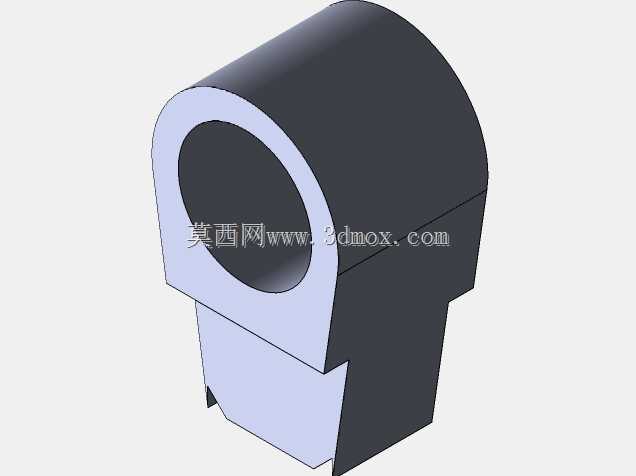

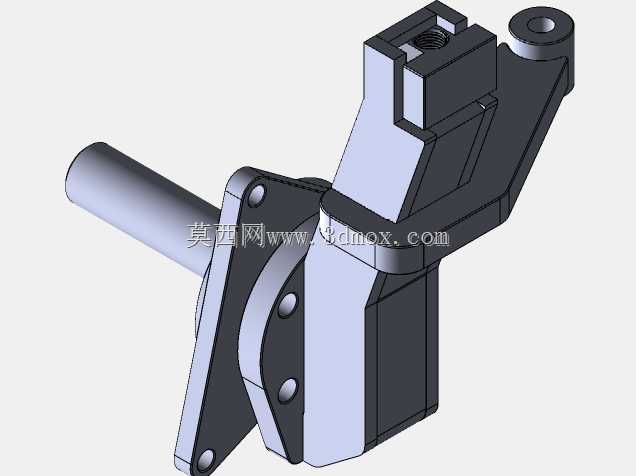

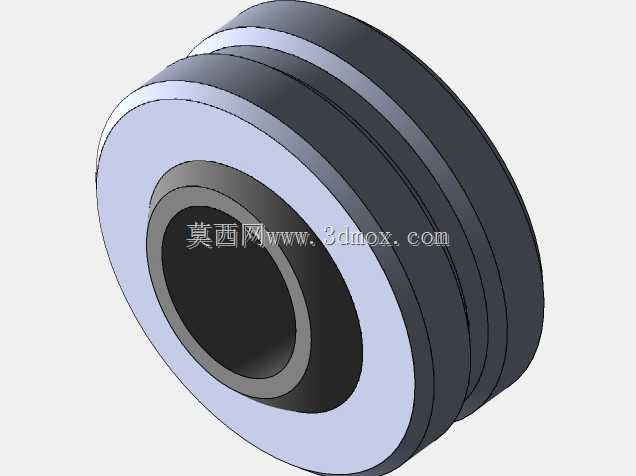

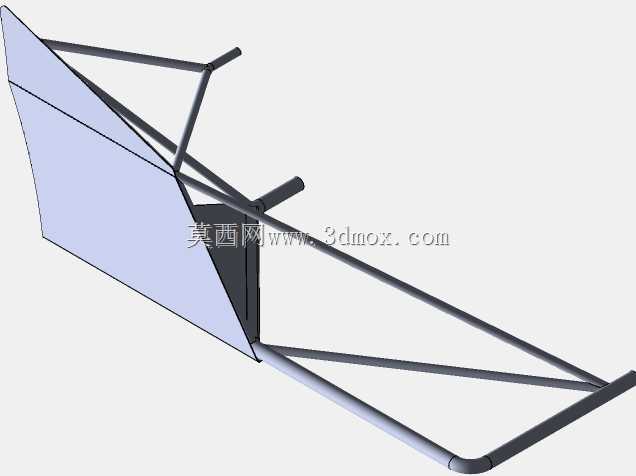

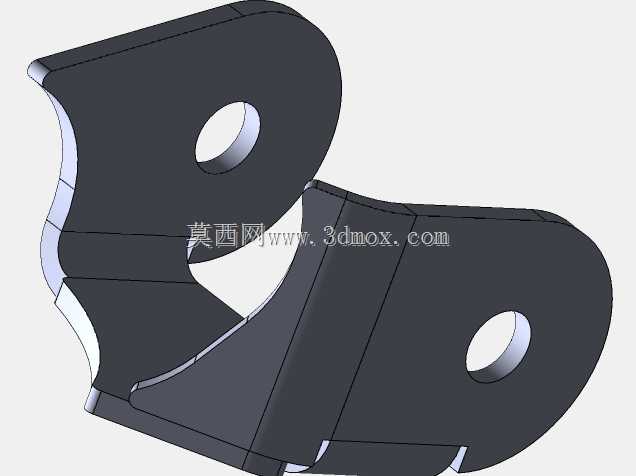

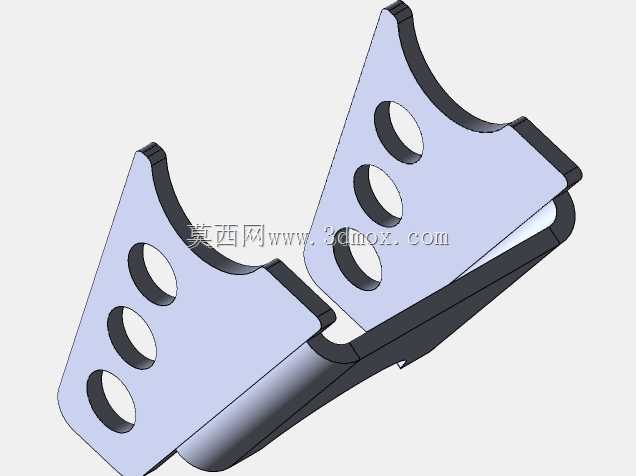

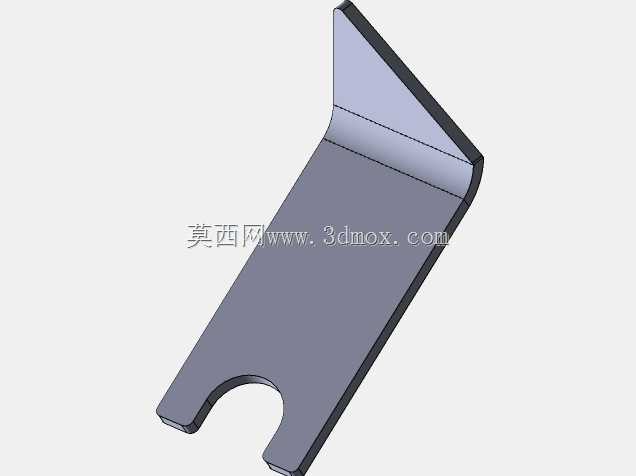

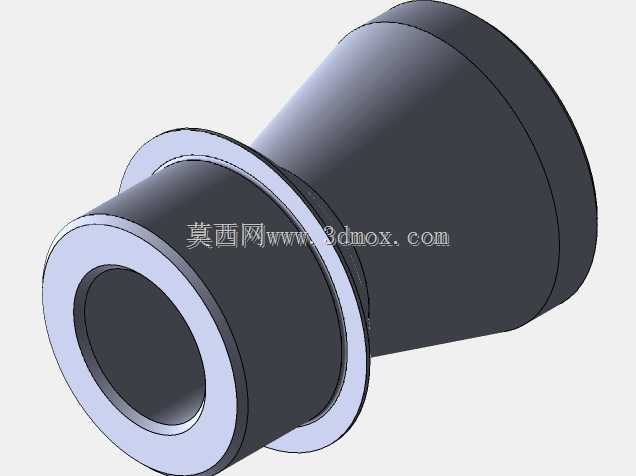

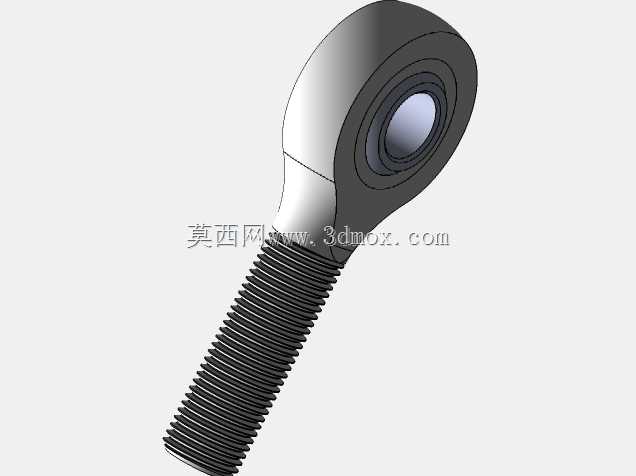

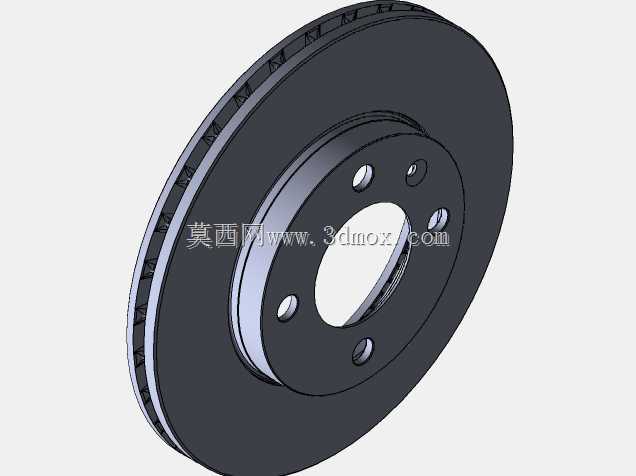

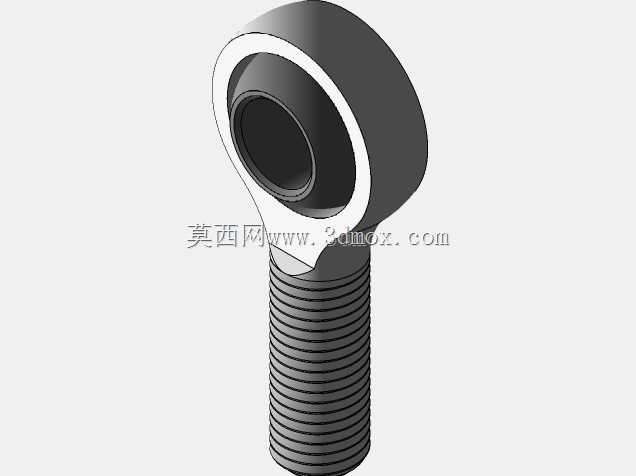

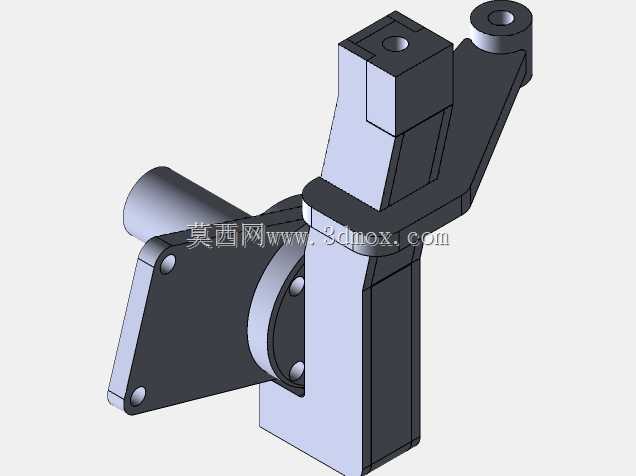

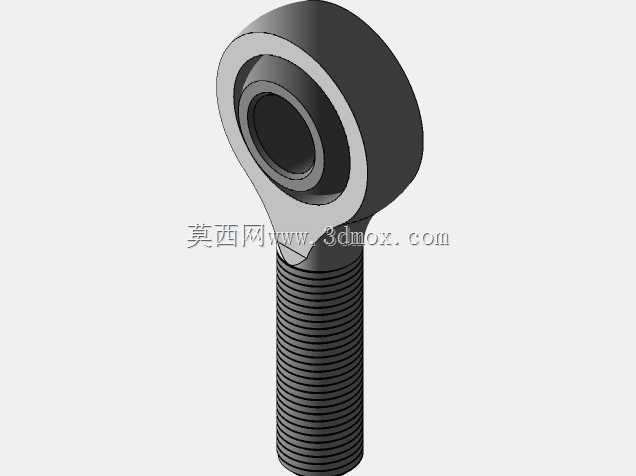

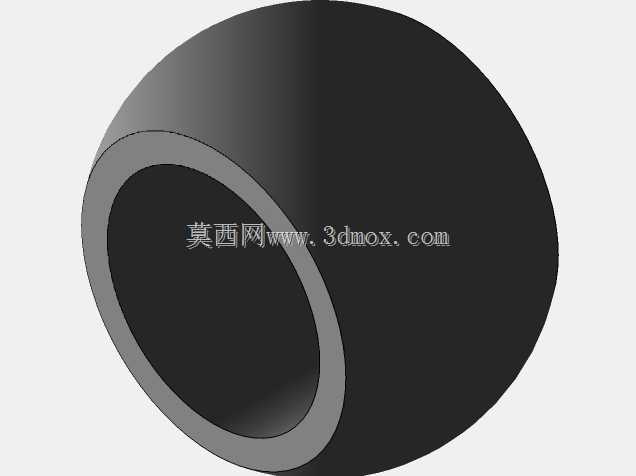

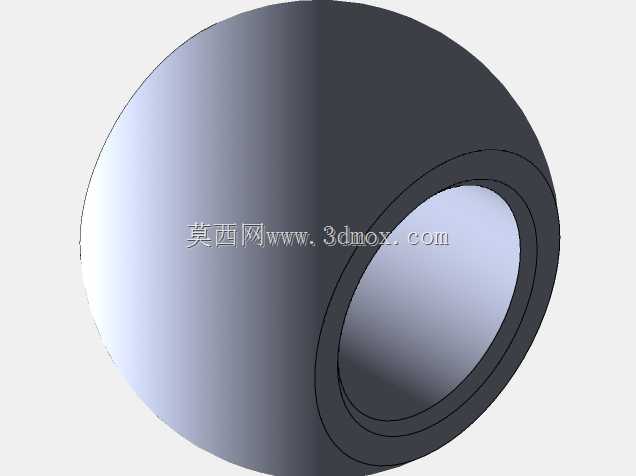

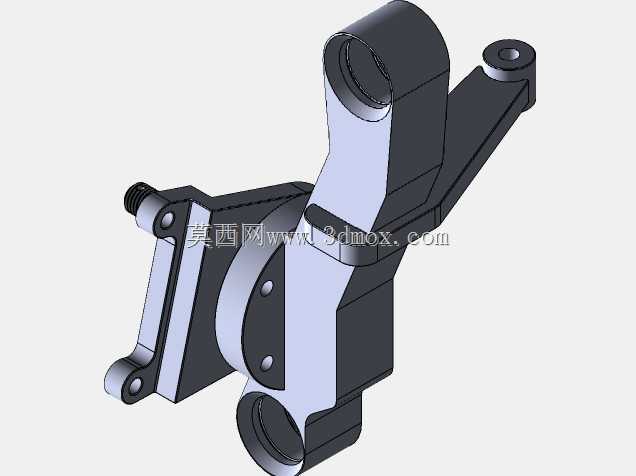

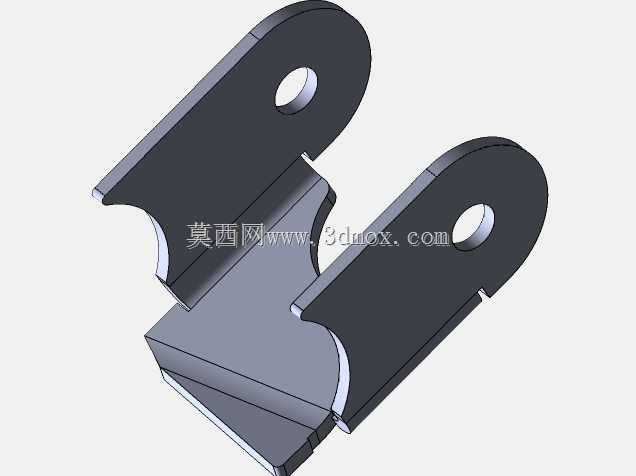

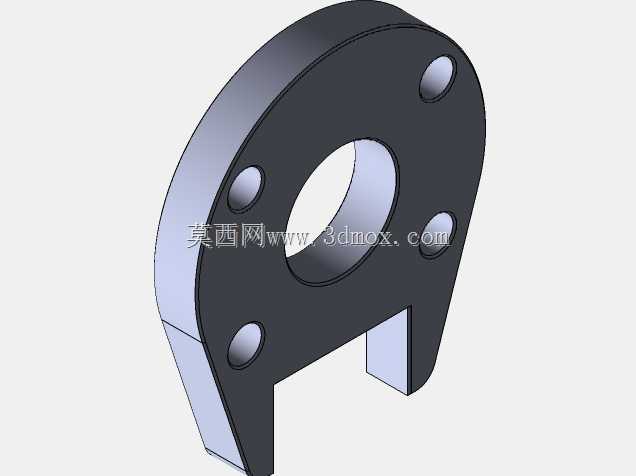

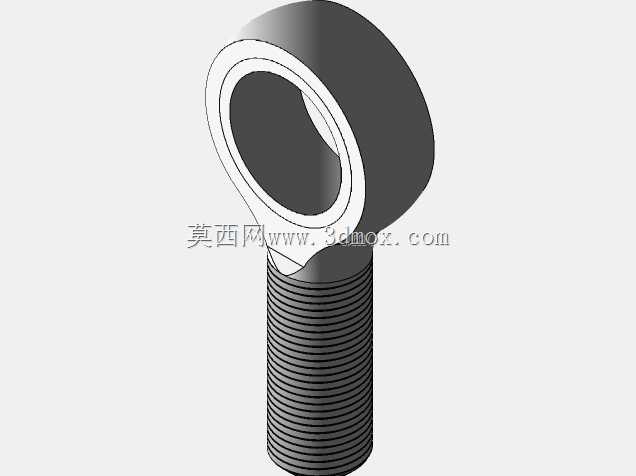

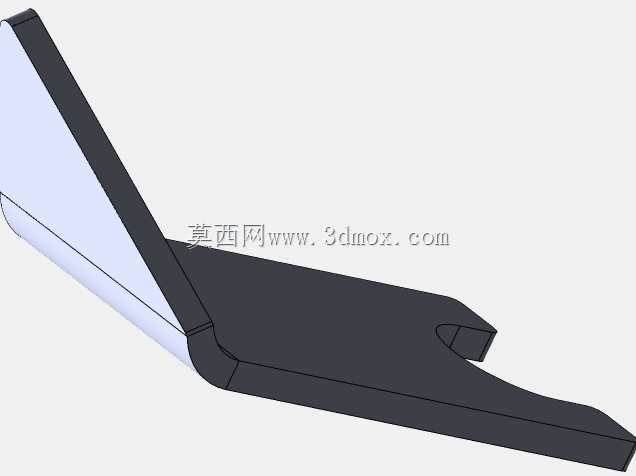

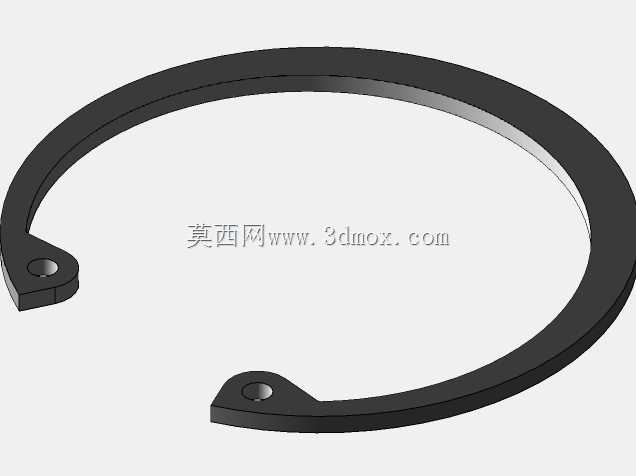

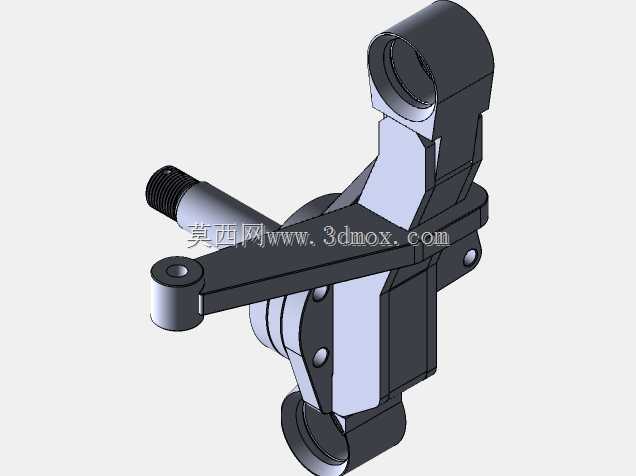

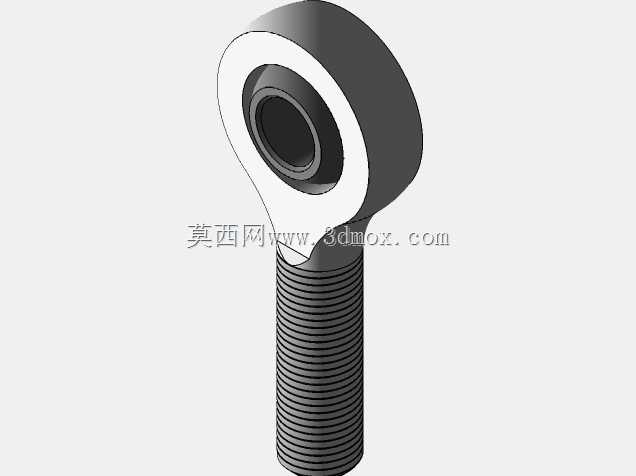

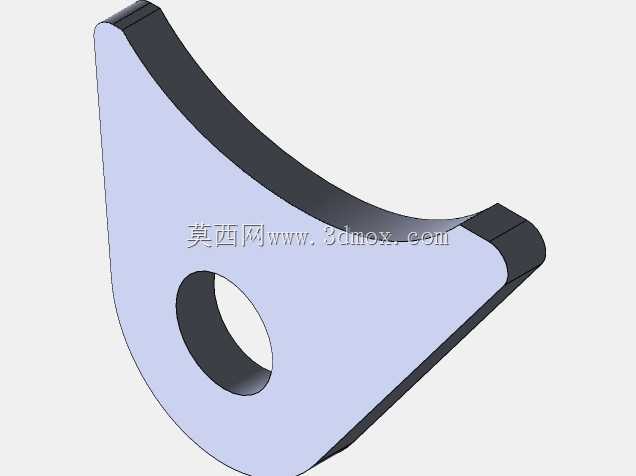

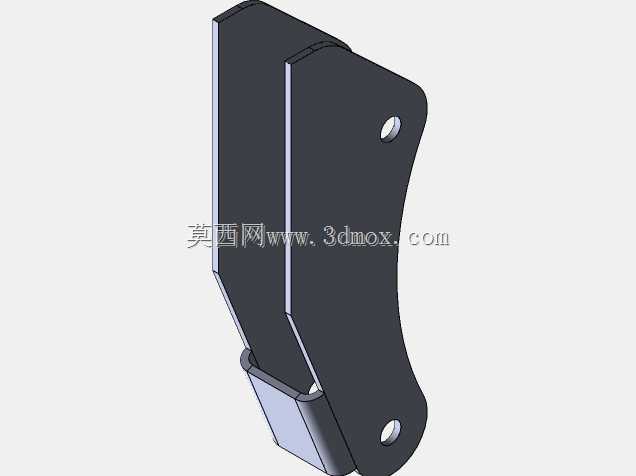

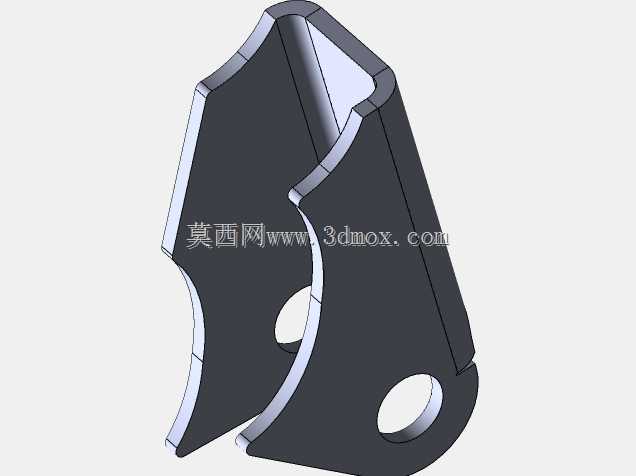

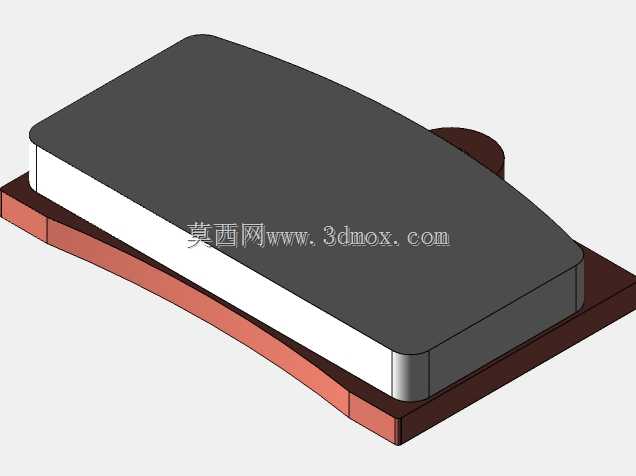

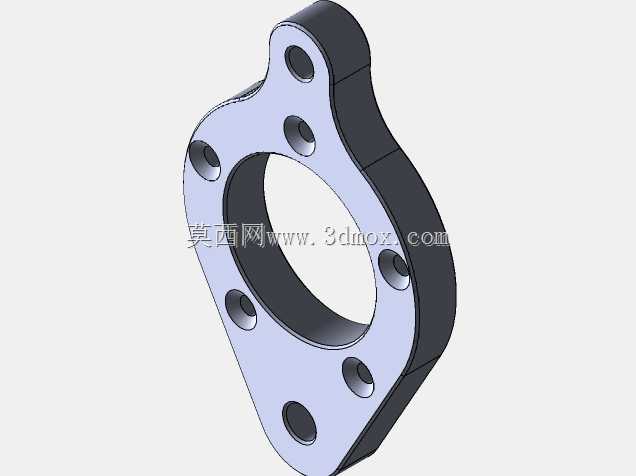

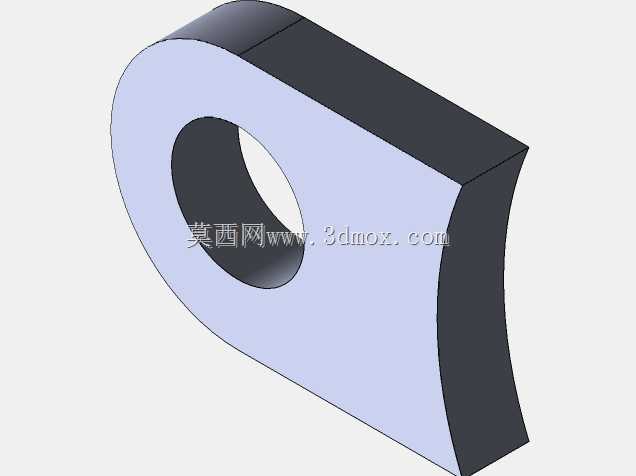

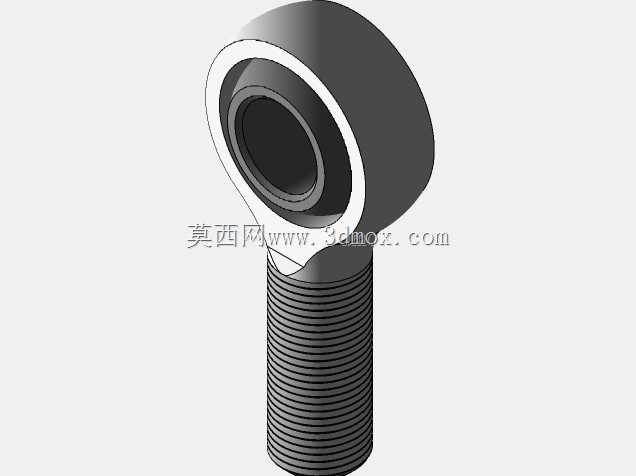

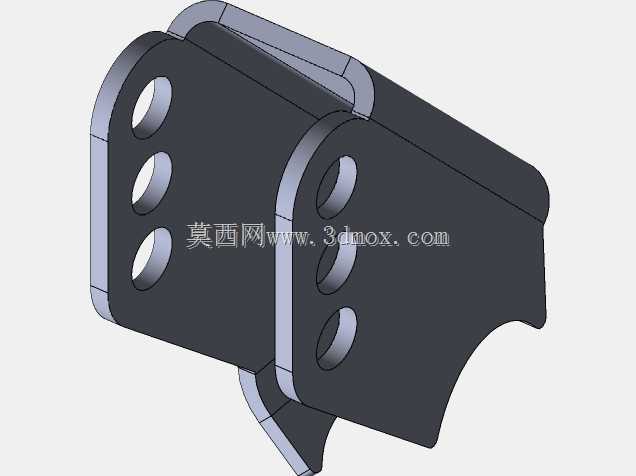

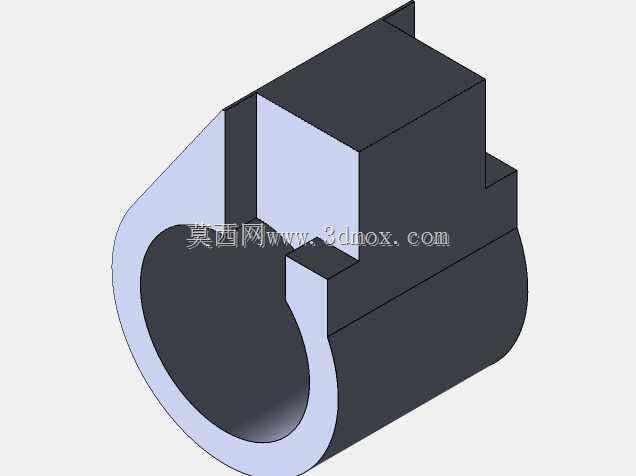

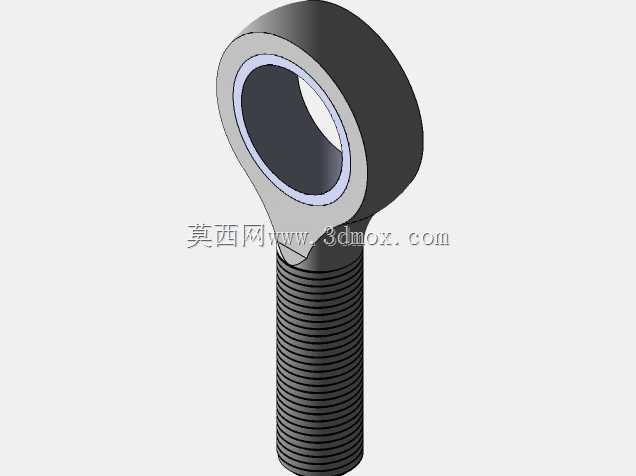

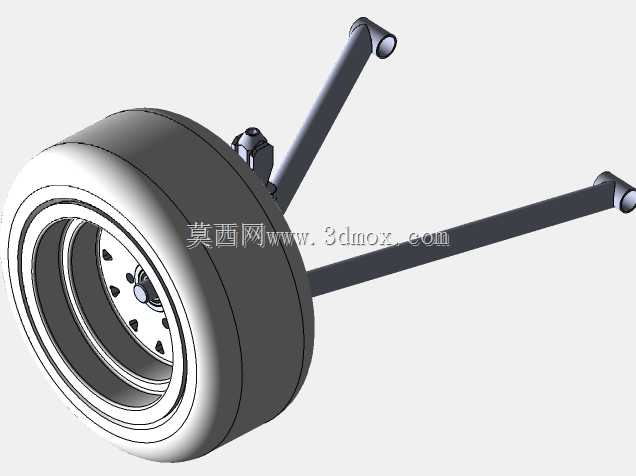

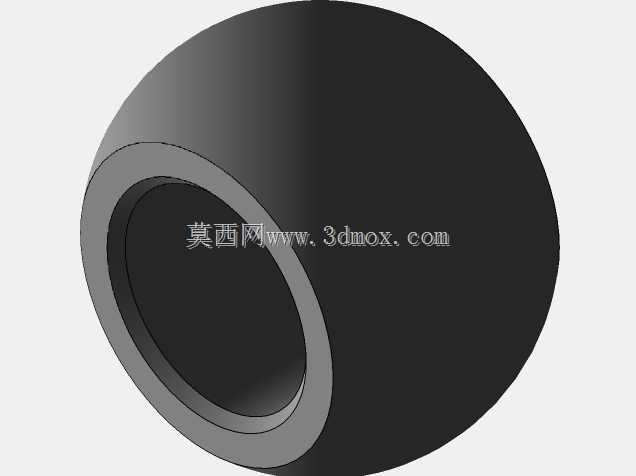

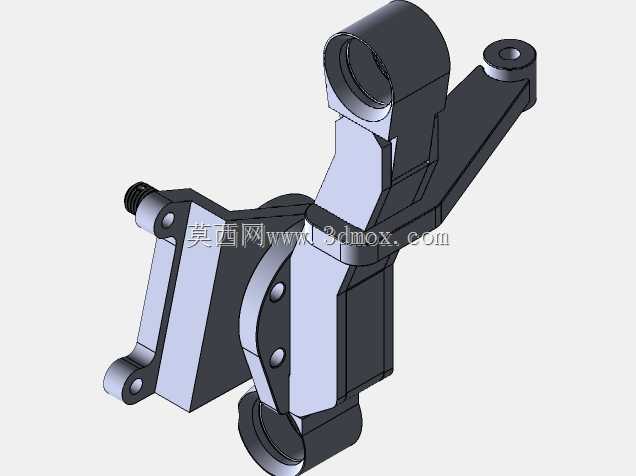

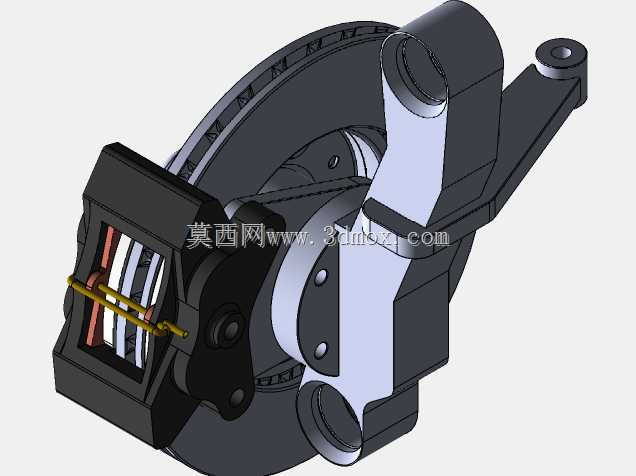

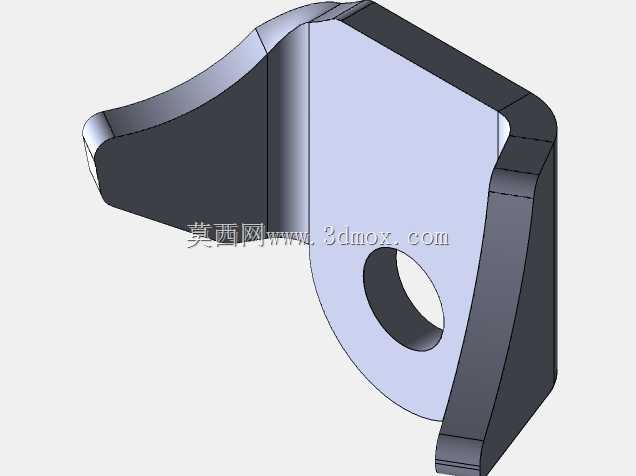

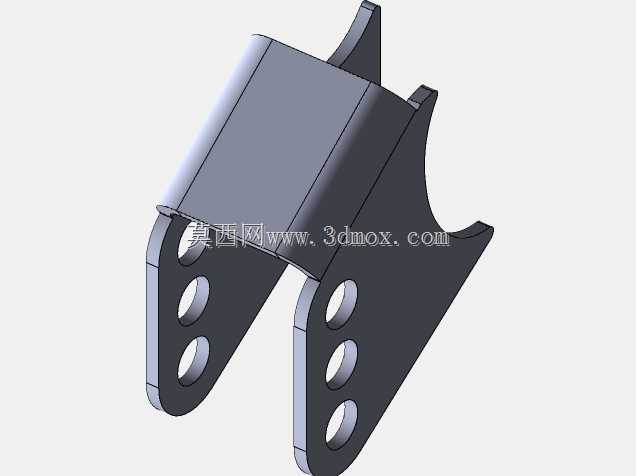

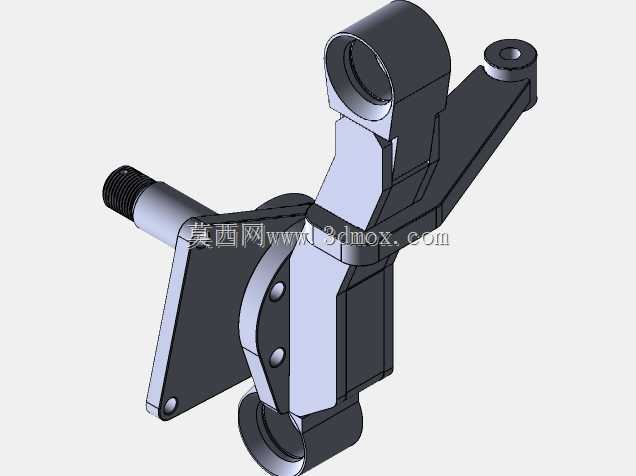

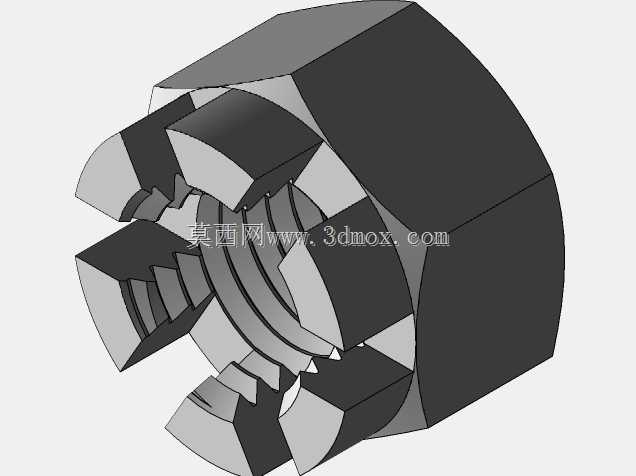

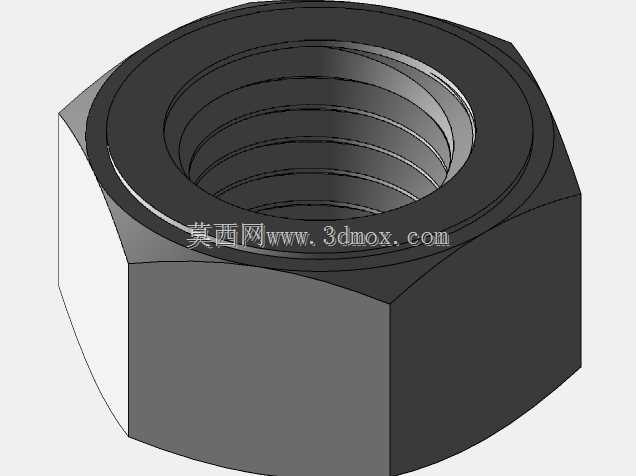

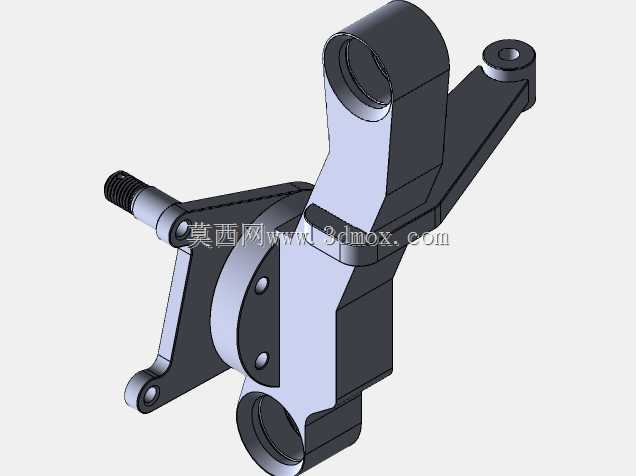

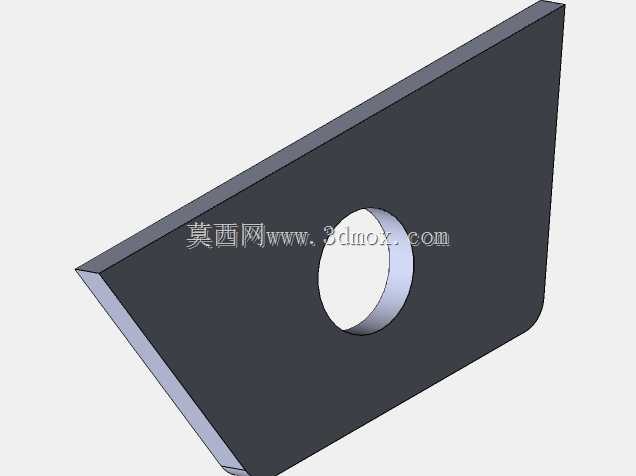

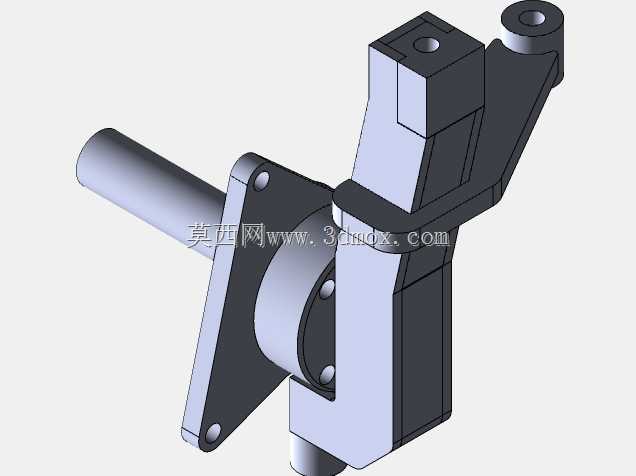

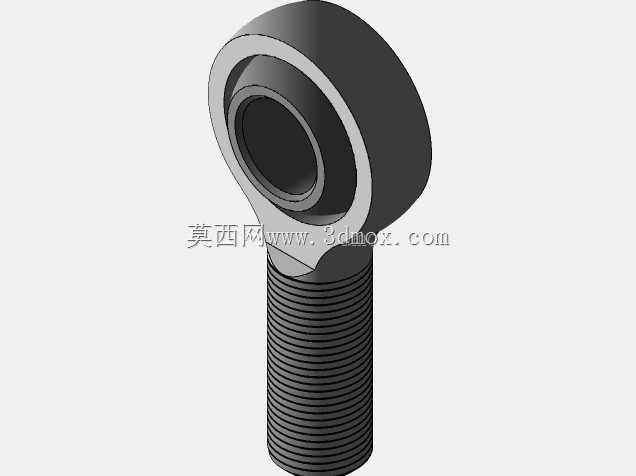

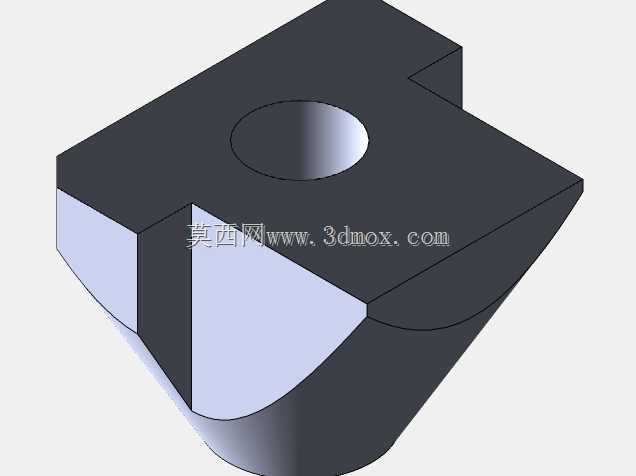

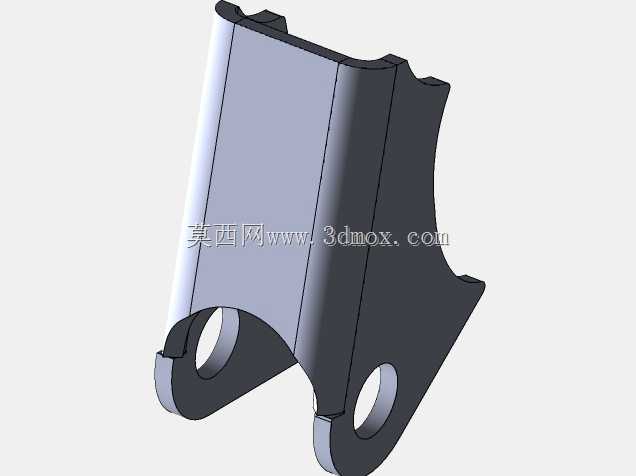

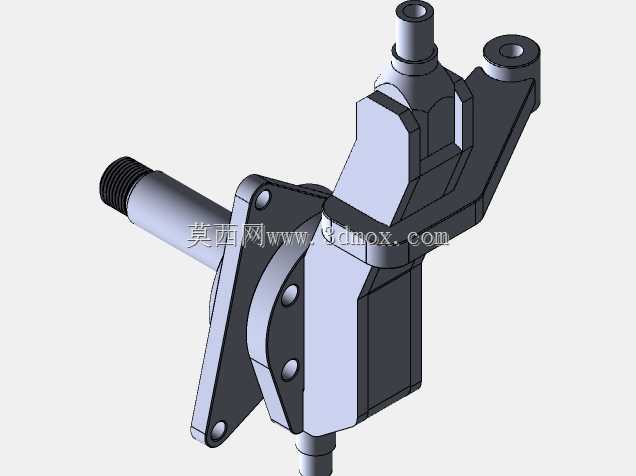

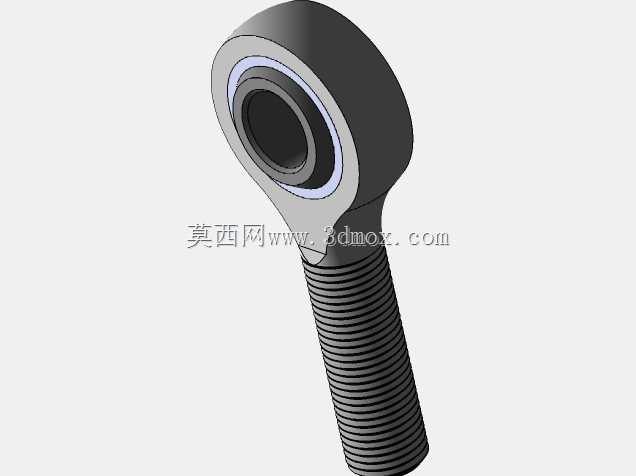

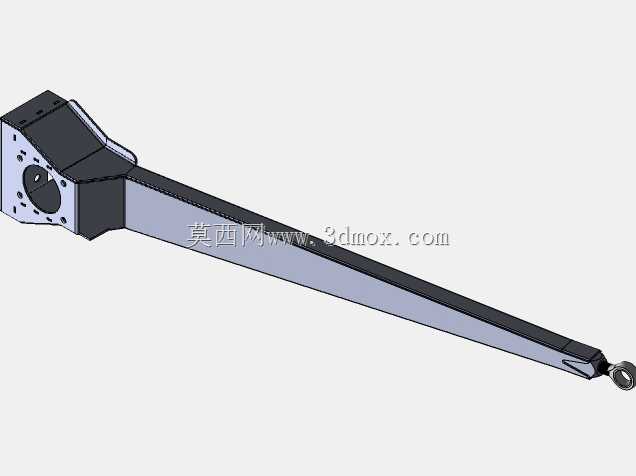

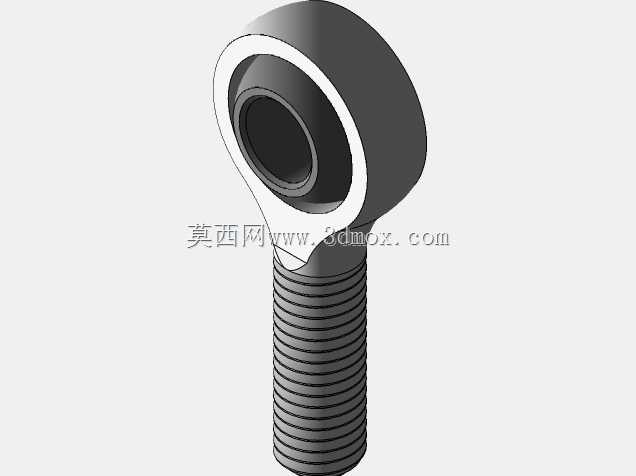

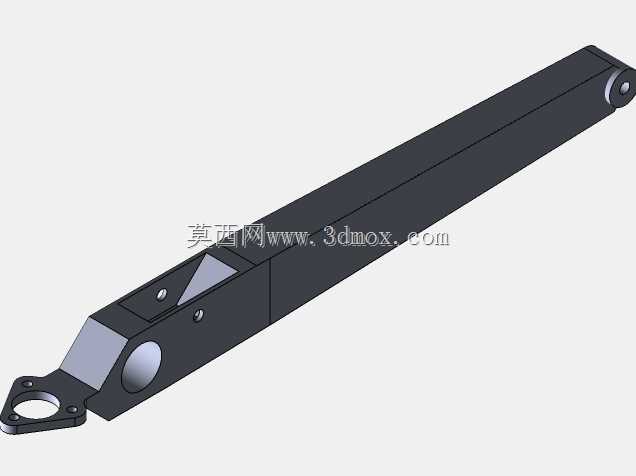

　　这套管架结构的设计核心围绕非铺装路面的高通过性需求展开，整体采用空间钢管桁架焊接成型的承载方案，没有传统承载式车身的冲压覆盖件承重结构，所有载荷均通过不同管径的合金钢管组成的空间网格传递，能在复杂颠簸工况下将单点冲击载荷分散到整个桁架结构上，避免局部应力集中导致的结构开裂。从结构布局来看，前部预留了双叉臂独立悬架的安装硬点，上下摆臂的安装支座直接焊接在主纵梁延伸出的支管上，安装面的同轴度、平面度在建模阶段就做了公差匹配预留，转向机的安装位设置在前轴后方的桁架横梁上，转向拉杆的运动包络在建模时全程做了干涉检查，保证悬架全行程跳动过程中不会与桁架杆件、制动管路产生运动干涉。中部的乘员舱区域做了环形防滚结构的强化，主防滚环、前部防滚支杆、

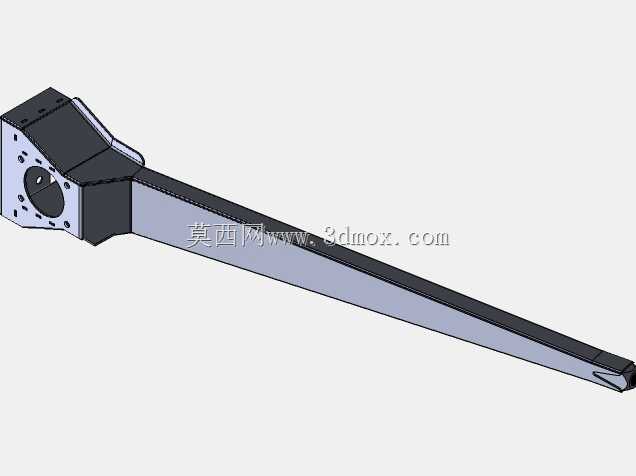

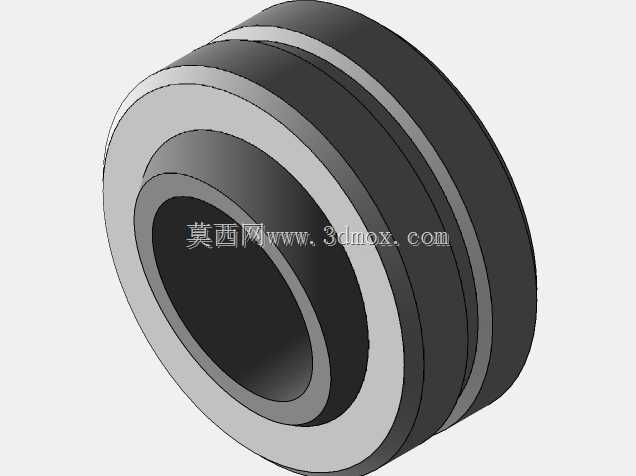

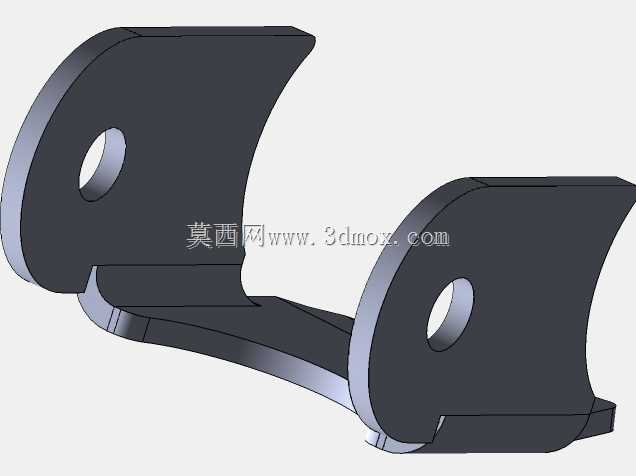

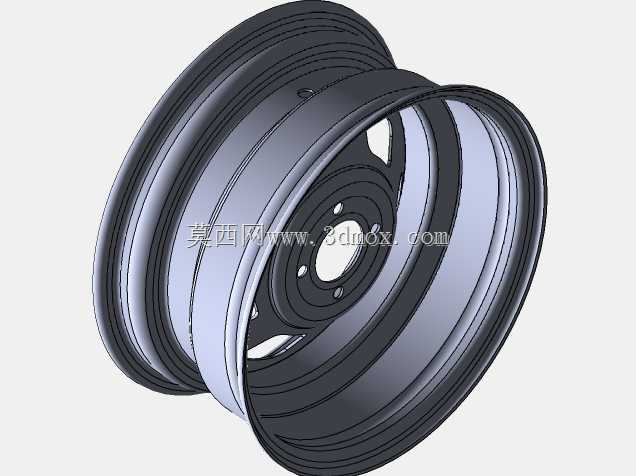

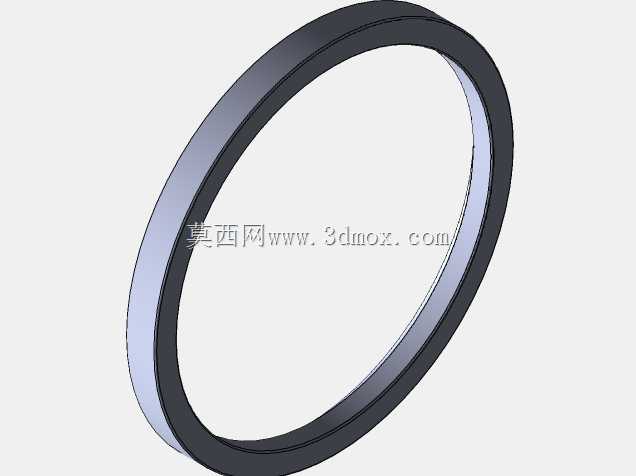

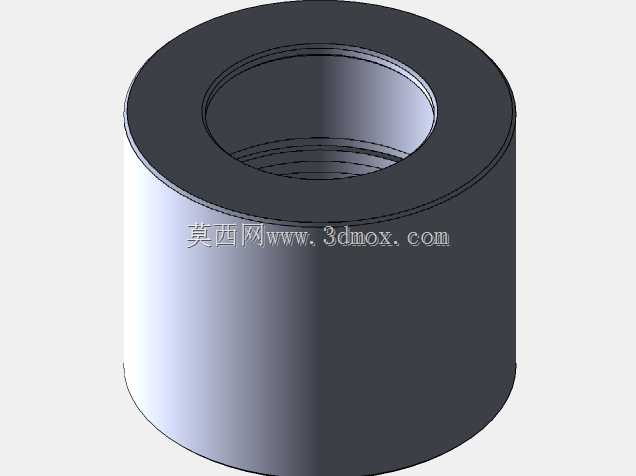

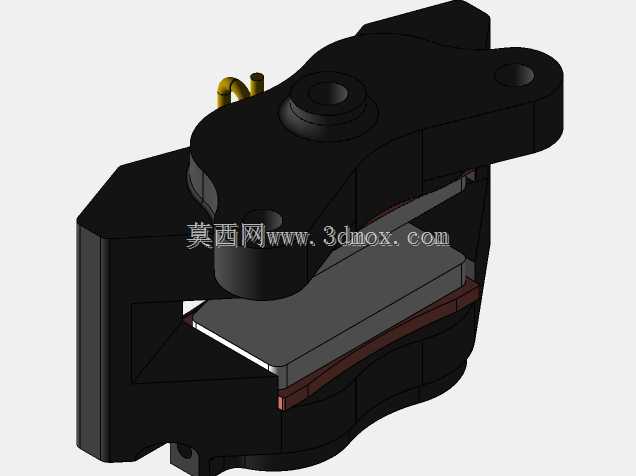

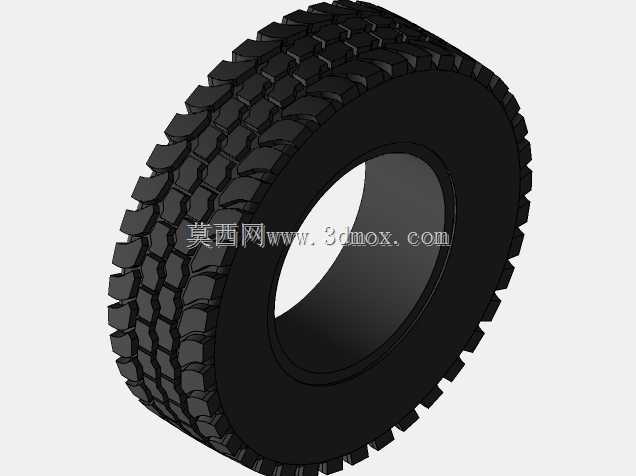

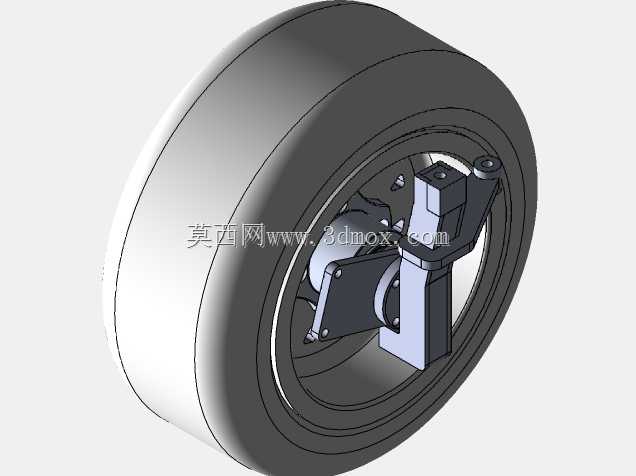

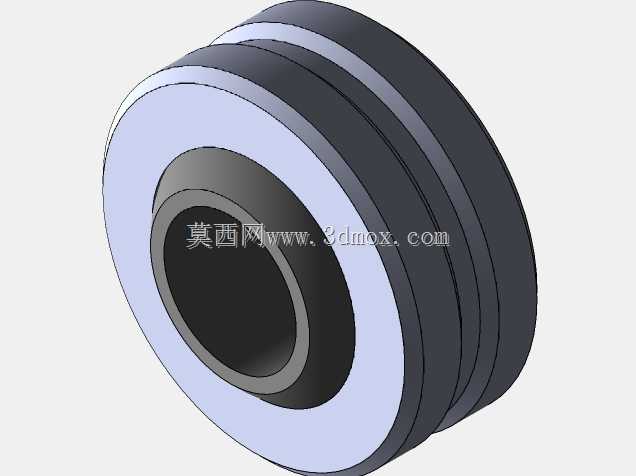

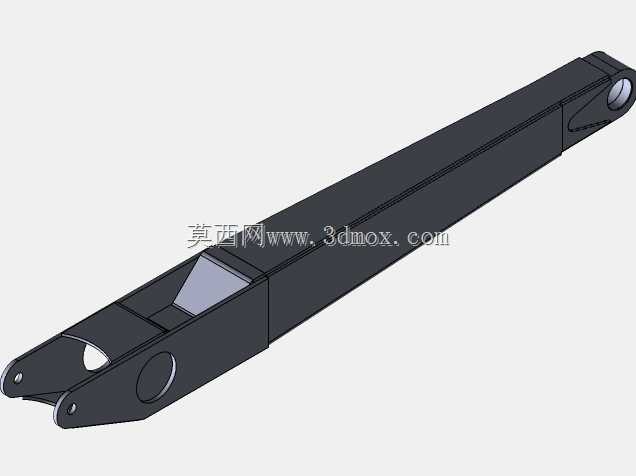

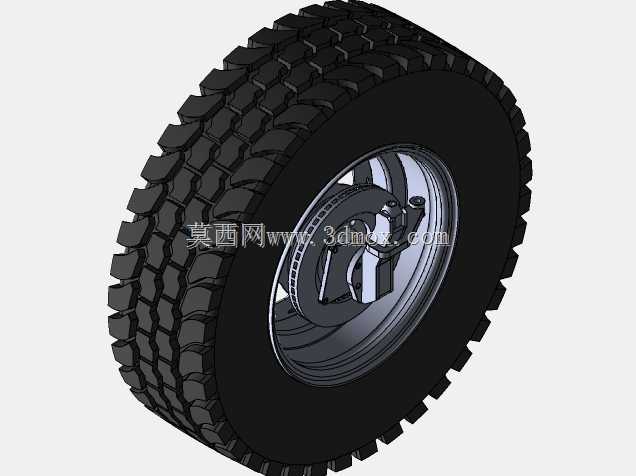

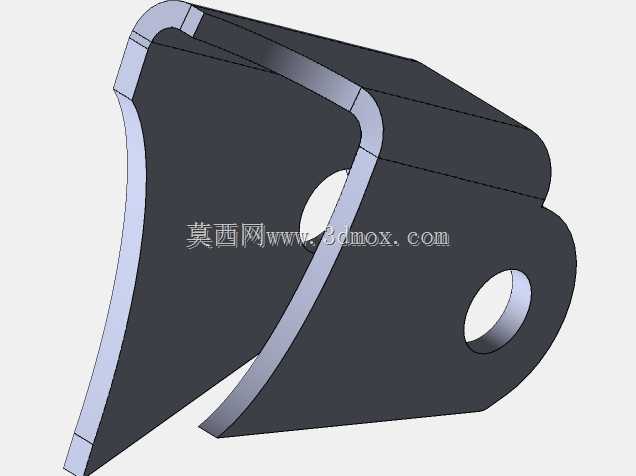

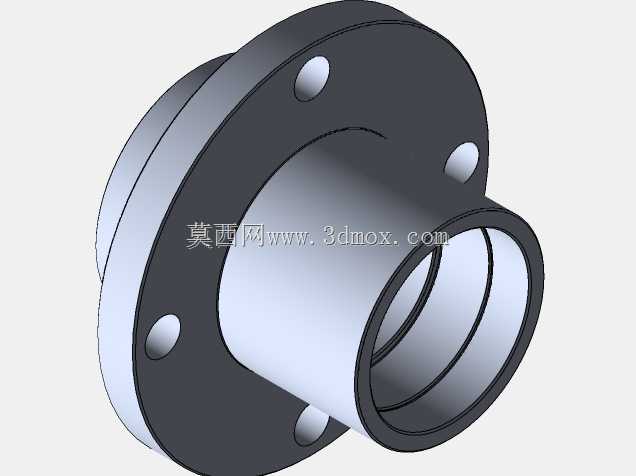

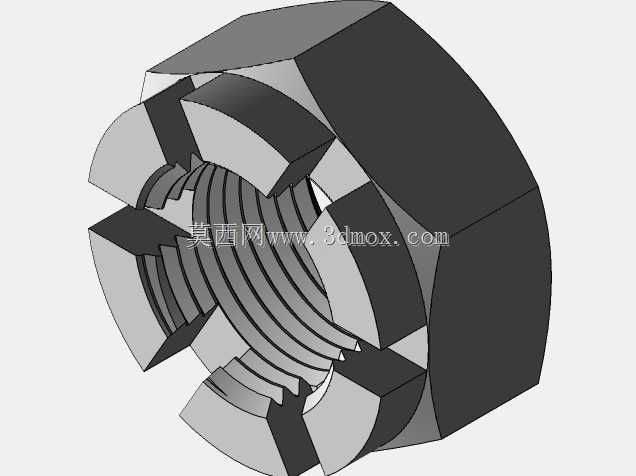

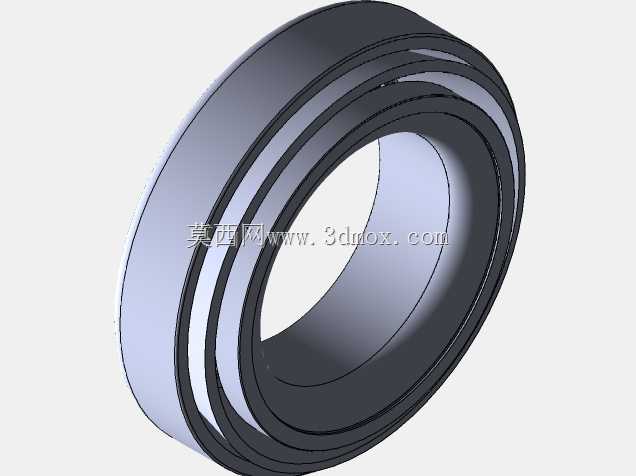

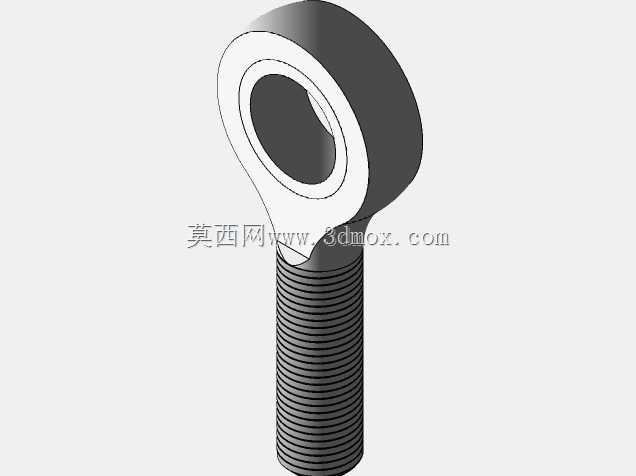

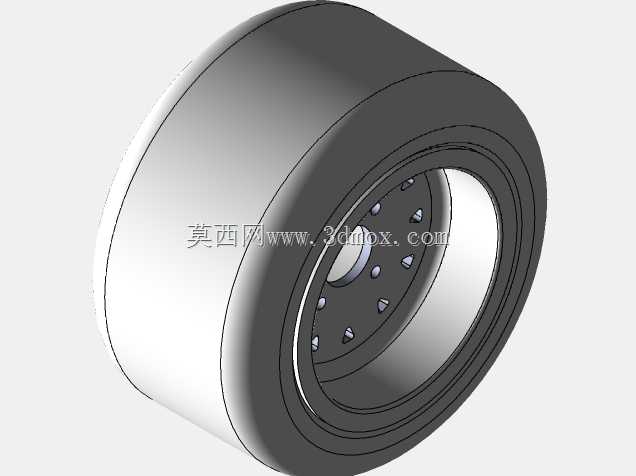

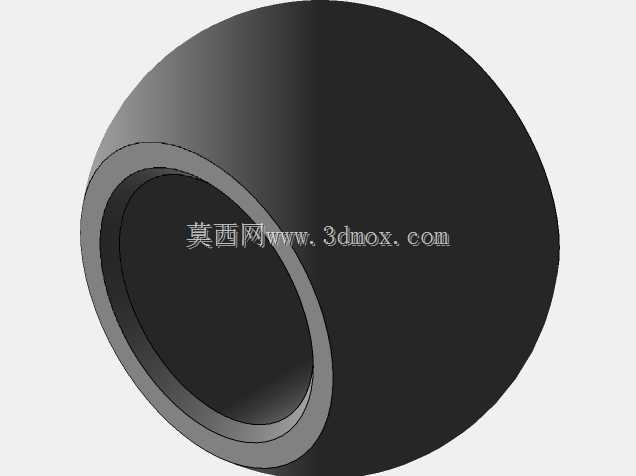

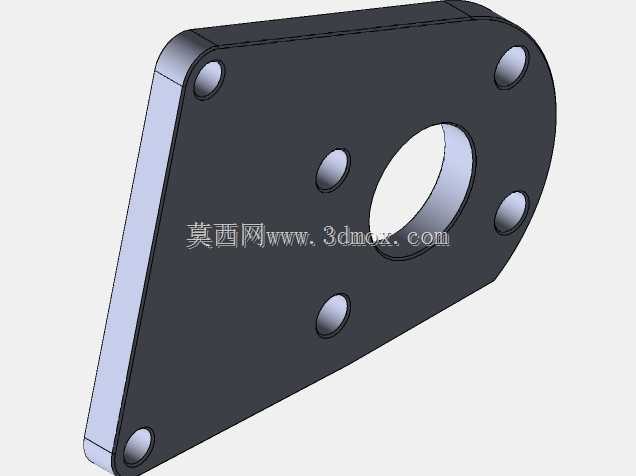

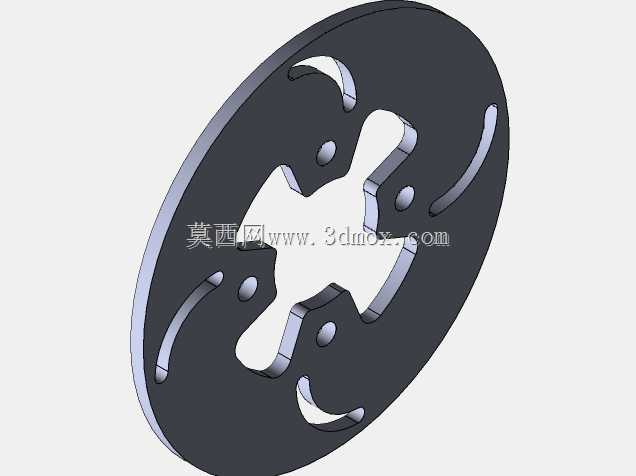

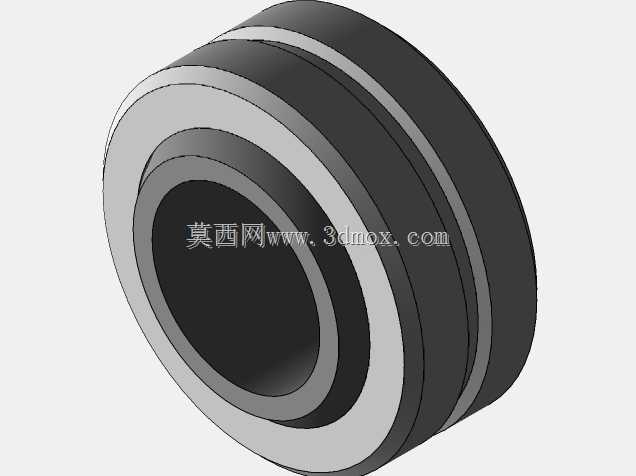

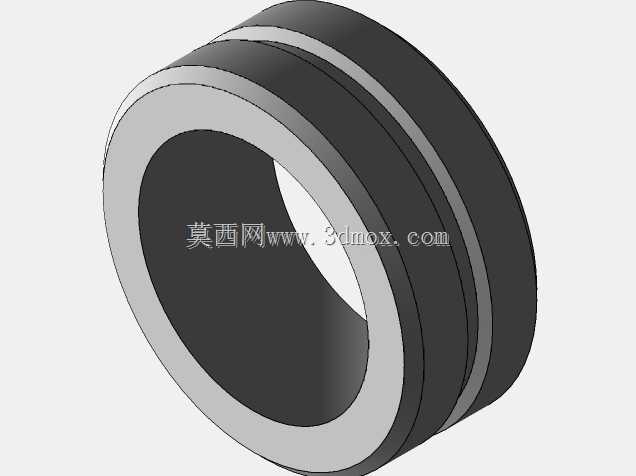

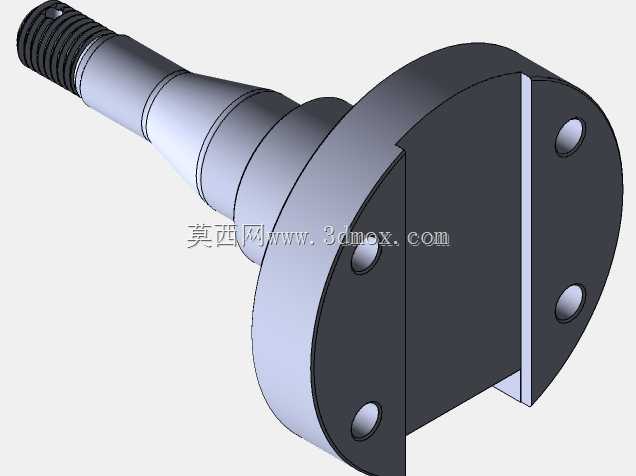

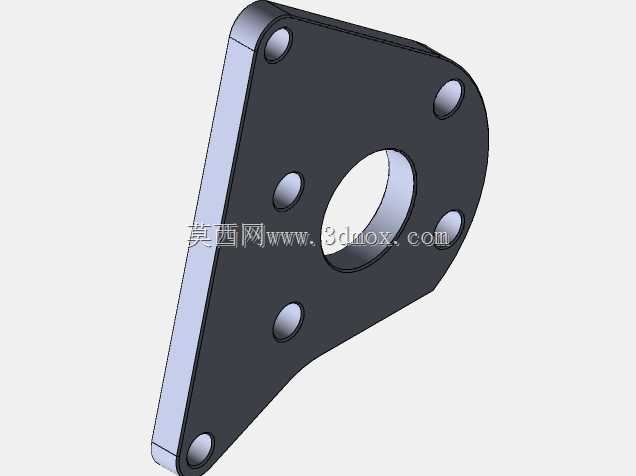

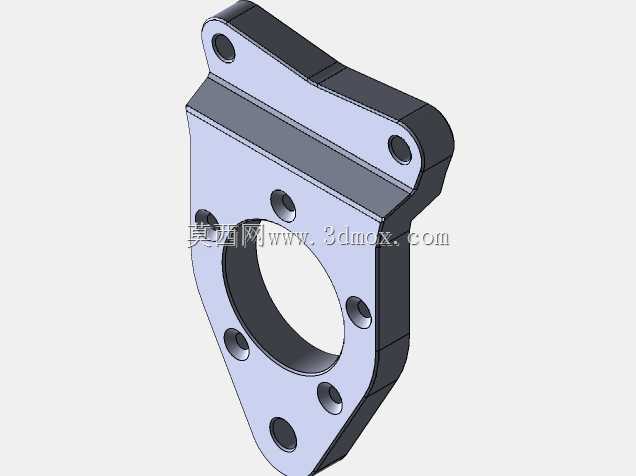

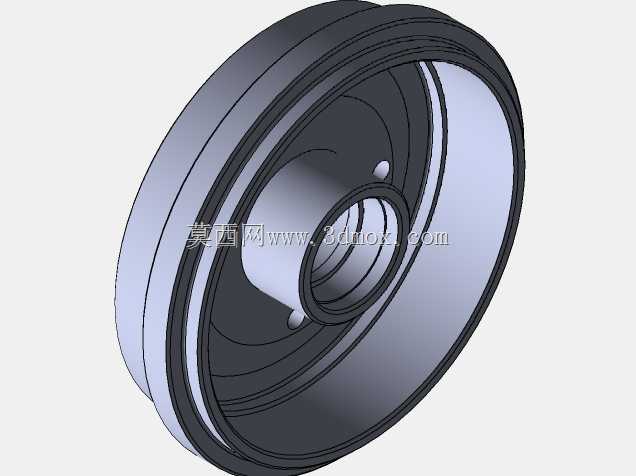

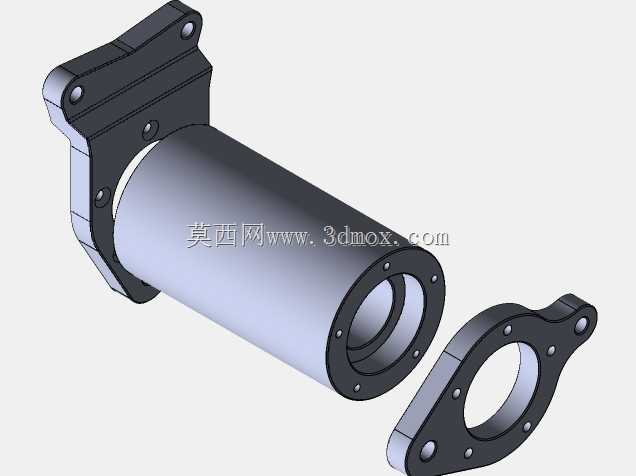

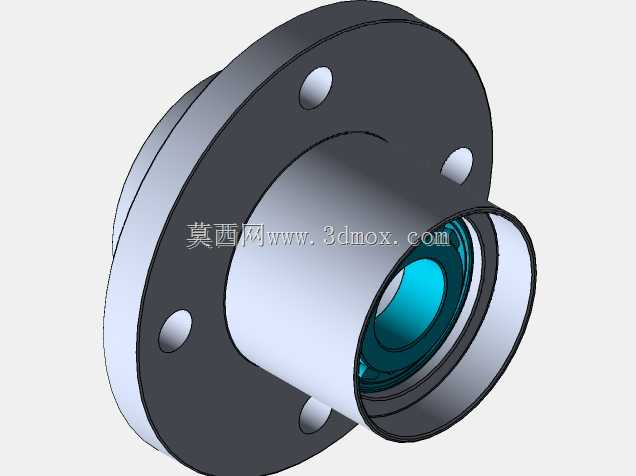

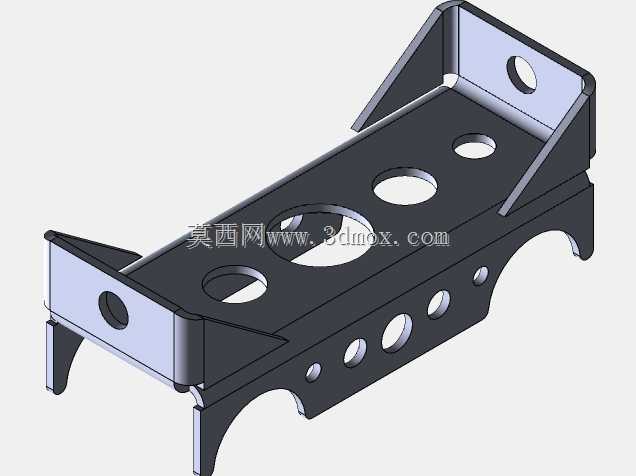

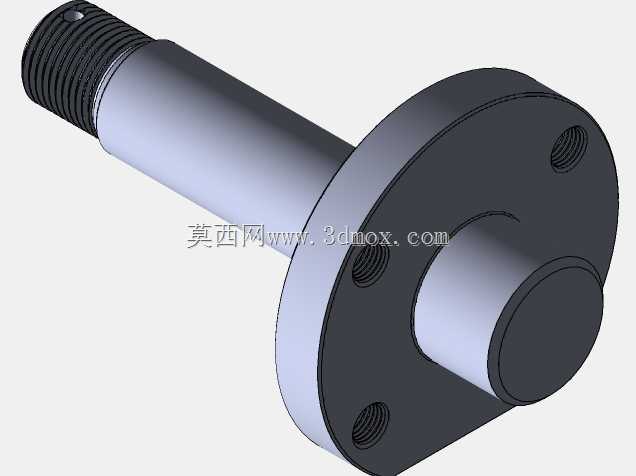

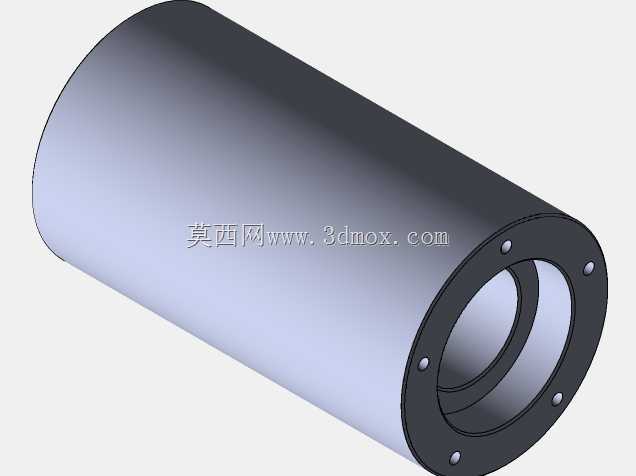

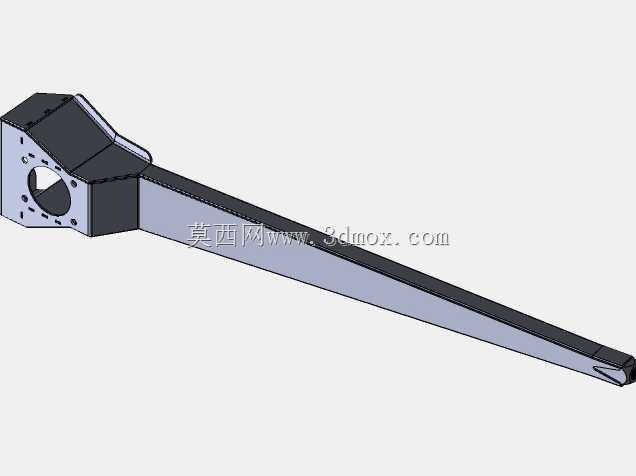

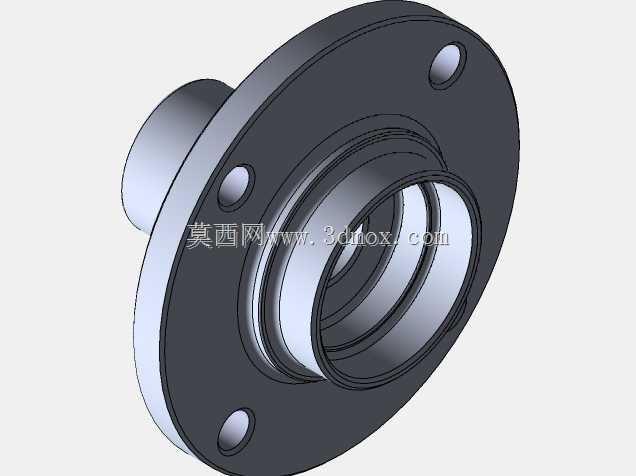

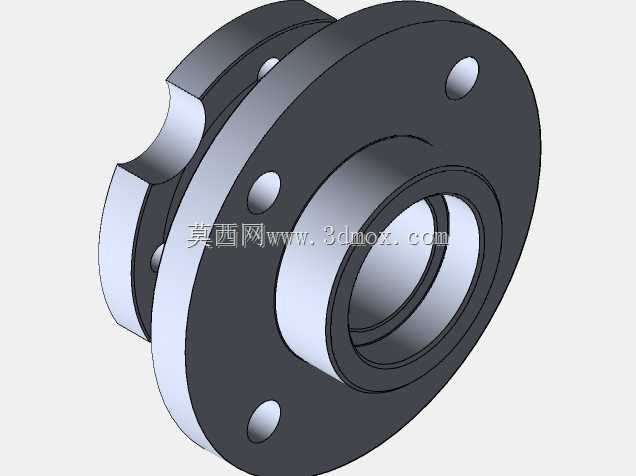

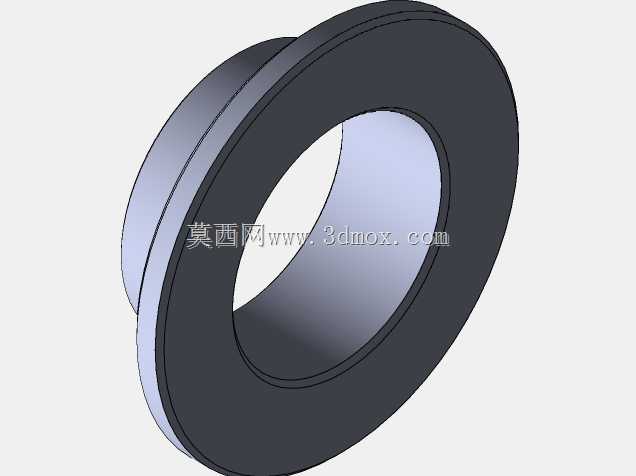

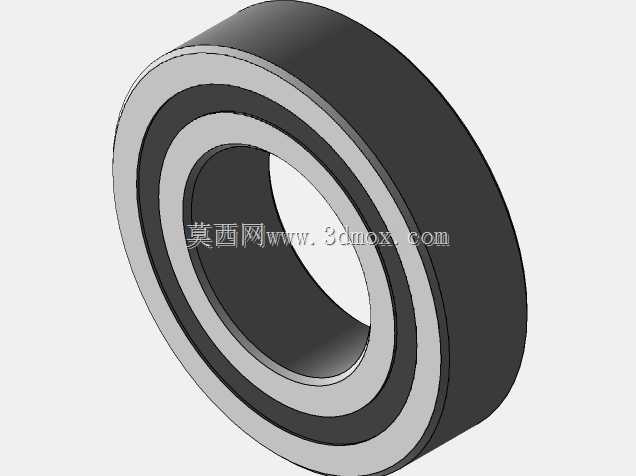

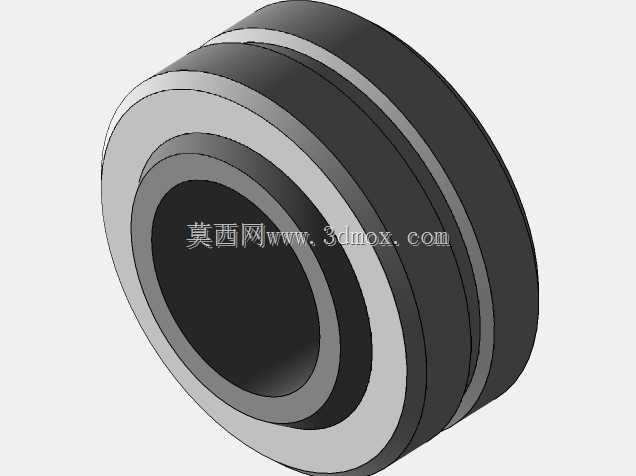

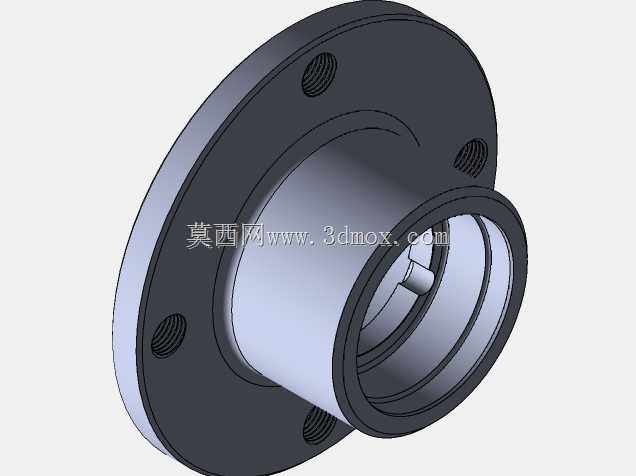

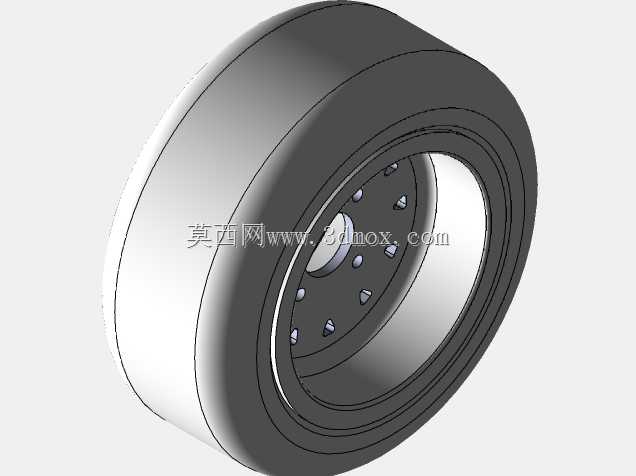

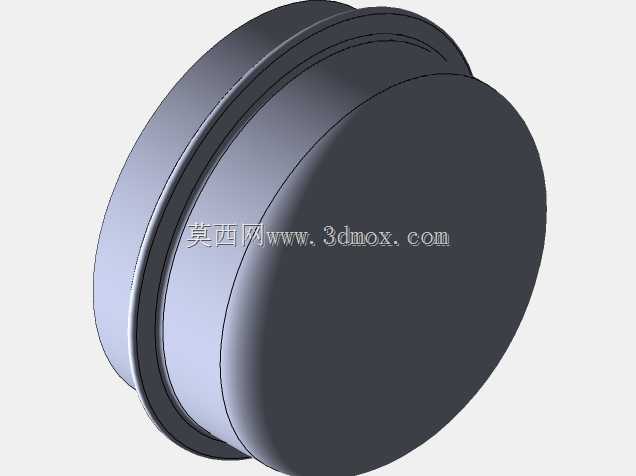

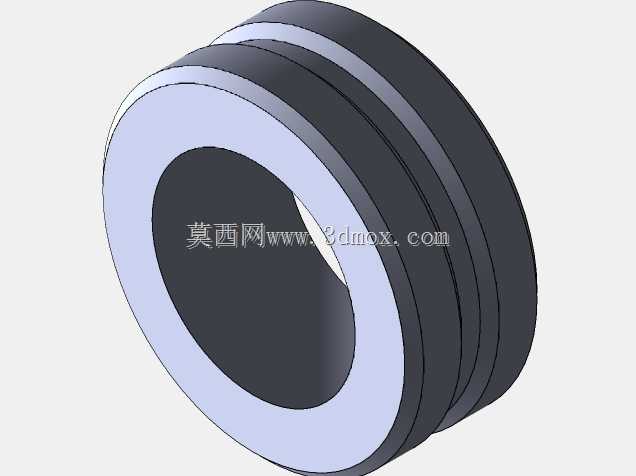

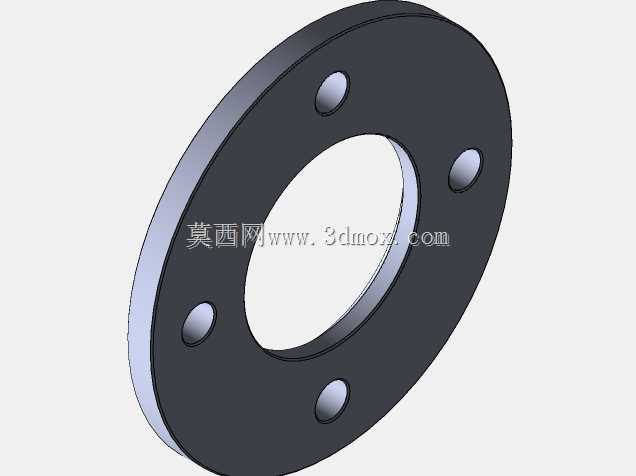

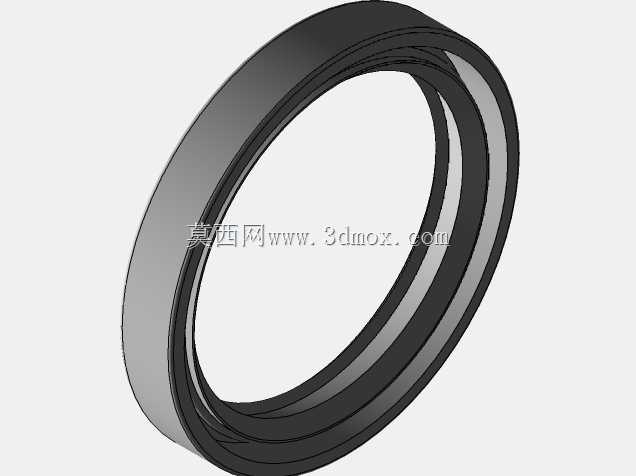

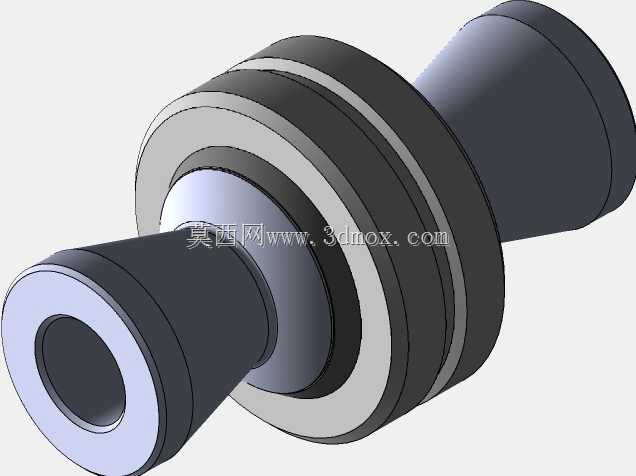

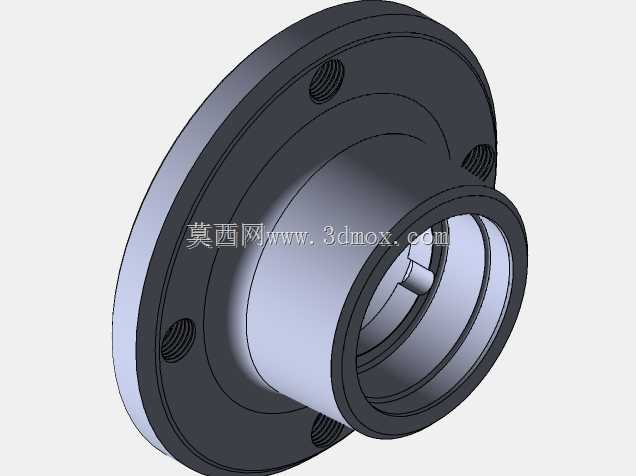

　　侧向防撞杆共同组成封闭的乘员保护框架，杆件的连接节点全部采用相贯线焊接设计，没有出现锐角对接的应力集中结构，座椅安装位的横梁做了双层管加强设计，能承受越野工况下的多向冲击载荷。后部结构预留了动力总成的安装悬置点，不管是后置内燃机还是电驱动总成，都能通过适配支架固定在后桁架的预设安装位上，后悬架同样采用长行程独立悬架的安装布局，减震器的上安装点直接集成在后防滚环的延伸支杆上，省去了额外的减震塔支架，在降低结构重量的同时提升了安装点的刚度。行走机构的轮距、轴距参数在建模时做了多轮优化，接近角、离去角、纵向通过角都按照高通过性全地形车的标准设定，轮胎选用大颗粒越野胎的匹配模型，轮辋的安装法兰、轴承位尺寸都按照通用越野车轮的标准参数绘制，

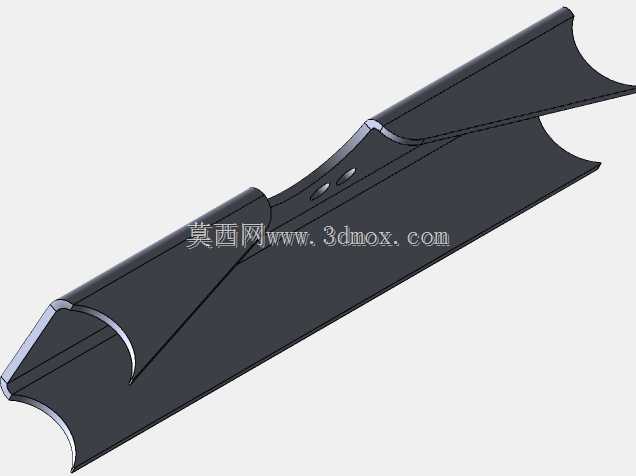

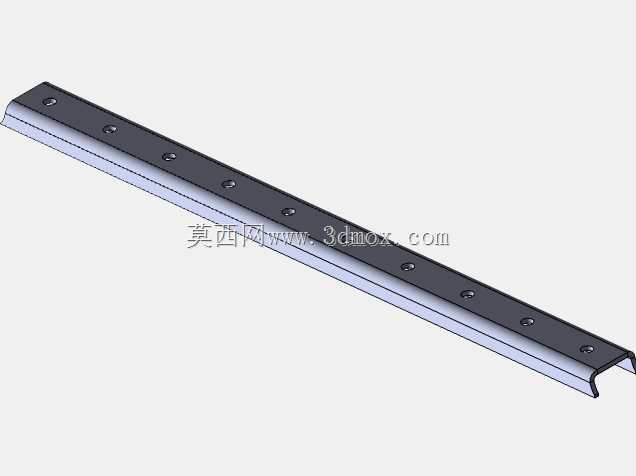

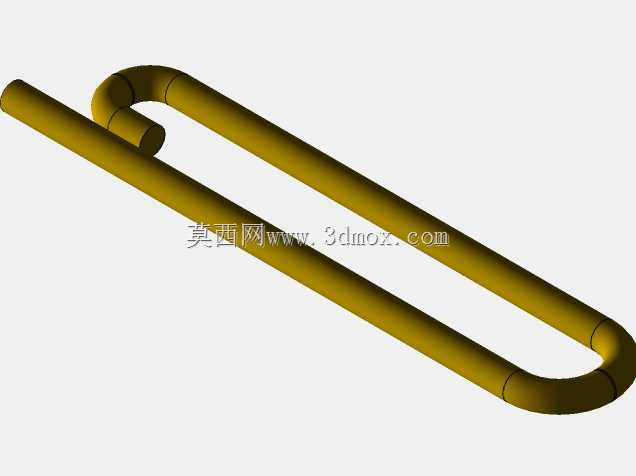

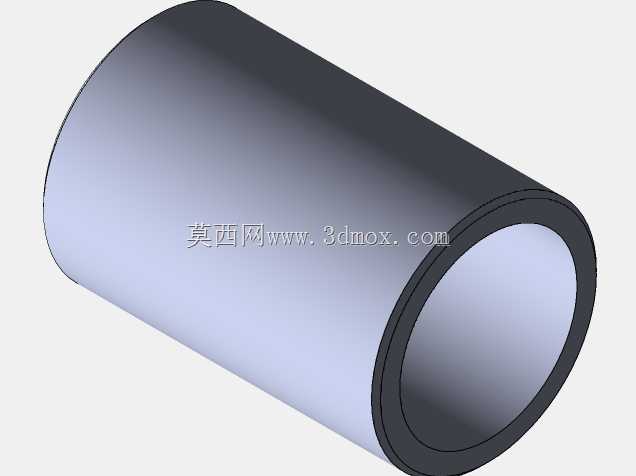

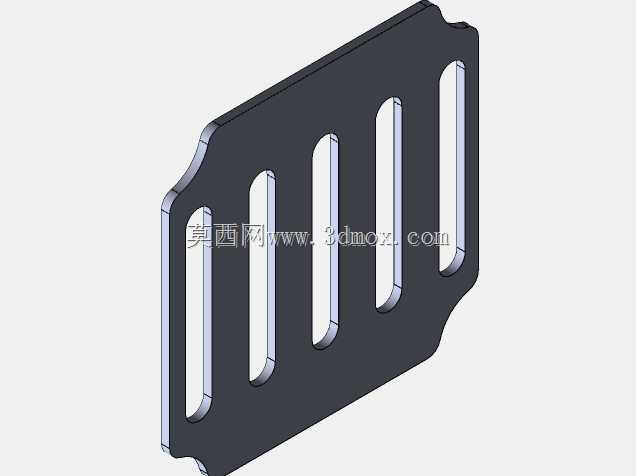

　　能直接适配市面上常见的越野车轮总成。整个桁架的管径选择做了区分，主承力纵梁、防滚环采用大管径厚壁钢管，次要的支撑支管、安装支杆采用小管径薄壁钢管，在保证整体结构刚度、强度满足越野工况载荷要求的前提下，尽可能降低结构自重。所有杆件的相贯线切口在模型中都做了精准拟合，能直接导出切割数据用于数控切管，不需要后续二次修配，焊接预留的焊道间隙也按照常规钢管焊接的工艺要求做了设定，生产端拿到模型后可以直接拆解管件做生产工艺排布。从安装边界来看，整车的外廓尺寸预留了外覆盖件的安装空间，不管是加装轻量化复合材料外壳还是裸露管架结构都能适配，前部预留了防撞杠、绞盘的安装接口，后部预留了备胎架、置物架的安装孔位，能满足不同使用场景的改装需求。

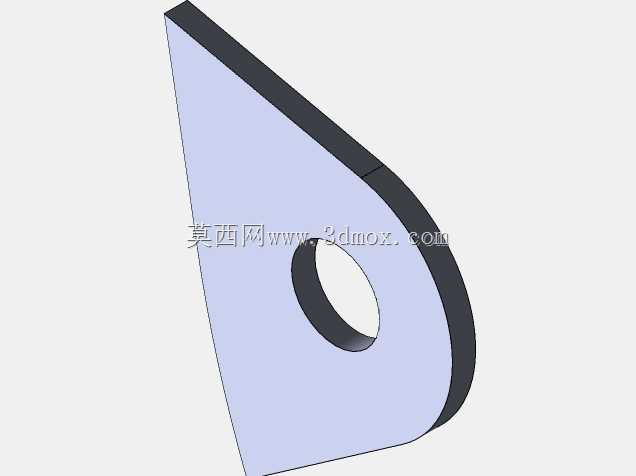

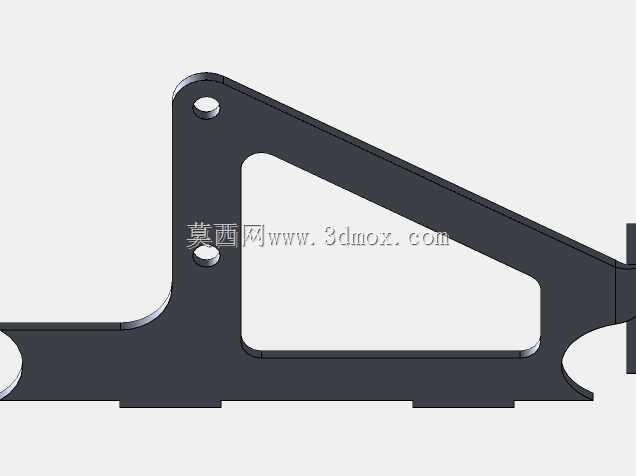

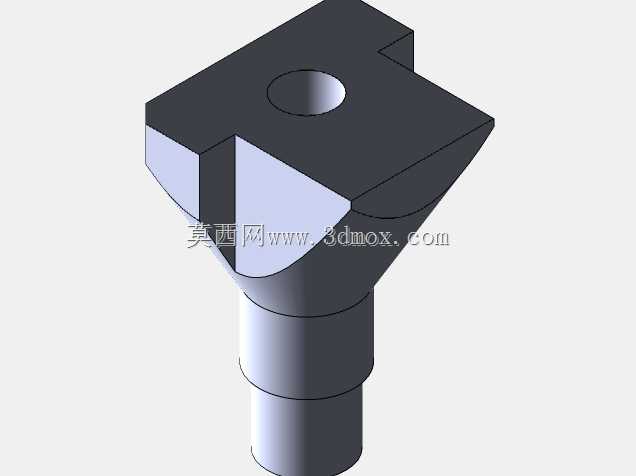

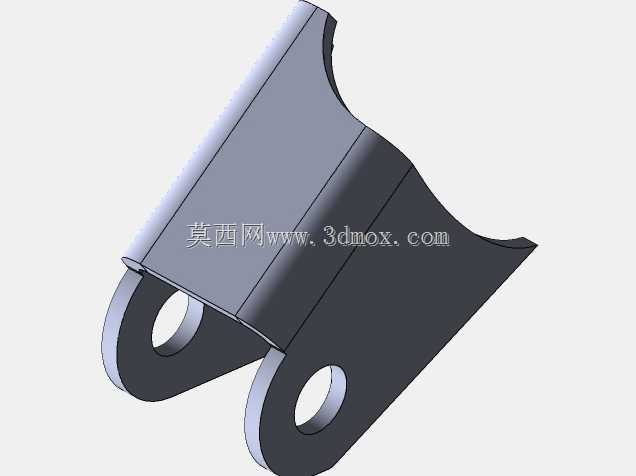

　　建模过程中对所有运动部件都做了动态干涉校验，包括悬架上下跳动、转向左右打满、传动轴转动等全工况的运动包络检查，不存在静态装配干涉或者动态运动干涉的问题，各个安装点的受力方向都做了结构强化，比如悬架安装点、动力悬置点、减震器安装点这些承受交变载荷的位置，都增加了三角形加强筋结构或者斜向支撑管，避免长期交变载荷下出现焊缝疲劳开裂的问题。
