轻量化箱体塑料提手拱形握持结构

　　该塑料提手结构主要面向便携检测机箱、储能电源箱体、小型通信设备外箱、工业仪器防护箱等需要人工短距离搬移的场景，在整机布局中承担握持受力与转移载荷的作用。日常产线转运、现场设备维护、户外临时作业时，操作人员需要通过外露握持件抬起整箱设备，把手不能出现局部锐边割手、根部应力发白、安装座翘曲变形等问题，因此结构设计不能只做外观拉伸造型，必须把握持跨度、根部过渡、安装固定面和箱体壁厚一并纳入校核。

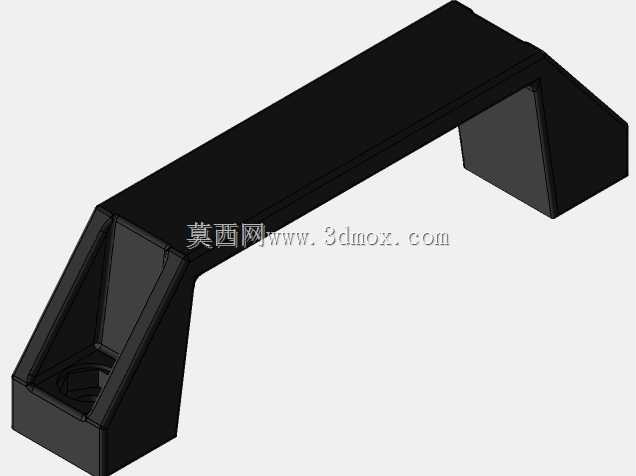

　　从整体形态看，构件采用桥拱式跨接布局，中间为长条形平直握持段，两端向下弯折形成支撑脚，支撑脚底部预留与箱体侧壁贴合的安装基准面。握持段顶面保持连续平面，宽度按成年人四指并拢握持的接触面设定，避免过窄造成压强集中；握持段下方留出足够指部伸入空间，搬抬时手指不会被夹在把手与箱壁之间。两端支撑脚并非直角直壁，而是采用斜向扩口的梯形截面，从握柄向安装端逐渐加宽，这种形态能够把握柄中部承受的弯曲载荷逐步扩散到两侧固定区域，降低转角处的截面突变风险。

　　结构细节上，握柄与支脚衔接位置采用大圆角过渡，转角内侧保留连续加厚区域，外侧则通过斜面收束形成均匀壁厚。塑料注塑件最忌讳局部厚胶导致缩痕，也不能因盲目减重而在受力路径上挖空，因此该把手在外观面保持封闭，内部可根据模具工艺设置加强筋或减重腔，使熔体填充时流动路径顺畅，冷却后翘曲量可控。端部安装座设计成与箱体表面贴合的盒状支撑结构，座体内部可布置螺钉柱、卡扣槽或热熔螺母位，装配时既可以通过螺钉从箱体内侧锁紧，也能够配合卡扣实现预定位，提高总装工序的操作效率。

　　安装边界方面，两支脚的外侧间距需要与箱体宽度或顶部安装区匹配，握柄最低点与箱壁表面之间应保留手指活动间隙；支撑脚底面不能悬空，必须完全落在箱体加强区域上方，避免拧紧后箱体面板局部凹陷。若用于金属薄板机箱，安装位下方应增加衬板或压铆螺母；若用于塑料外壳，则应在箱壳对应位置设置网格加强筋，使把手载荷传递到箱体框架而非单薄外板。

　　从受力思路看，搬箱过程中载荷并非均匀作用在握柄中心，操作人员可能偏握、单侧快速提放或在倾斜状态下转移设备，这就要求两端支座具备抗扭能力。支脚采用外扩斜面后，螺钉连接点相对握柄中心形成更宽的力臂，能够减小单侧拉扯时的翻转力矩；握柄截面沿长度方向保持相近高度，使弯曲应力不在中段突然增大。对于需要频繁移动的储能电池箱、检测仪器箱，该结构还可在握持表面增加细微防滑纹，但模型主体已把连续握持面和两端受力路径确定，后续表面纹理可根据外观工艺追加。

　　三维建模时，应先建立两支脚安装面与箱体贴合基准，再确定握柄中心高度和人手握持间隙，随后生成桥接主体并统一拔模方向。外观面与内部安装面需要分开控制圆角，外露转角以握持安全和外观流畅为主，安装座内部圆角则服务于塑料成型和应力分散。开孔、螺钉柱、卡扣等特征应放在装配约束明确后补充，避免后期调整支脚间距时反复重建。整体结构兼顾了轻量化用料、注塑成型工艺和人工搬移舒适性，适合作为箱体类设备的外置握持部件进行结构细化与选型参考。
