对夹式法兰连接蝶阀结构三维设计

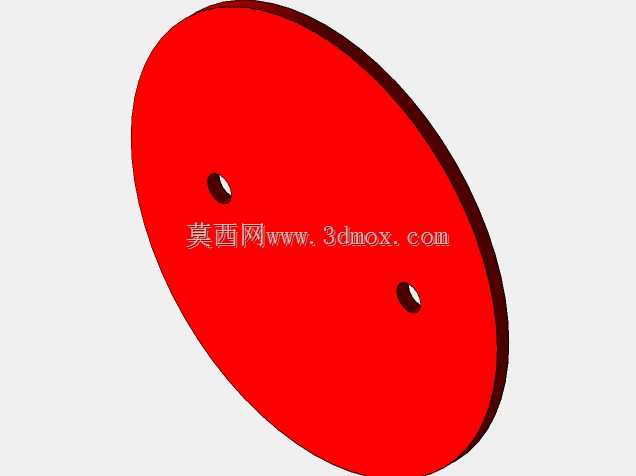

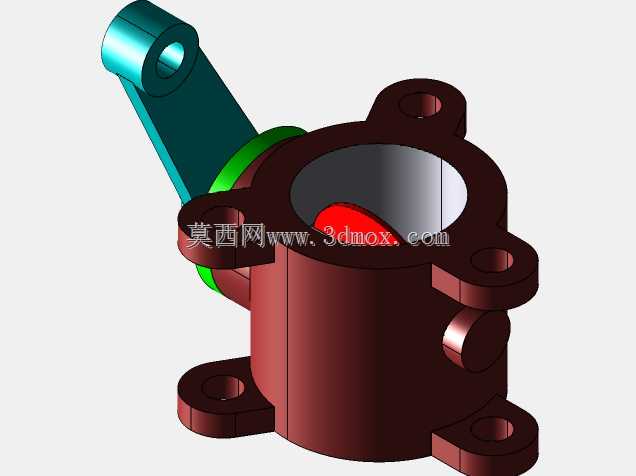

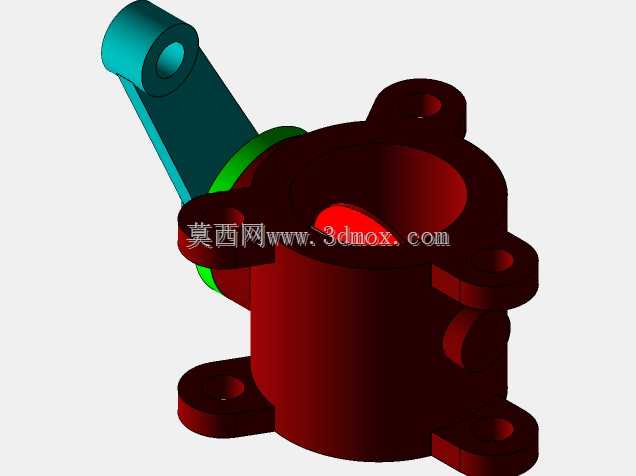

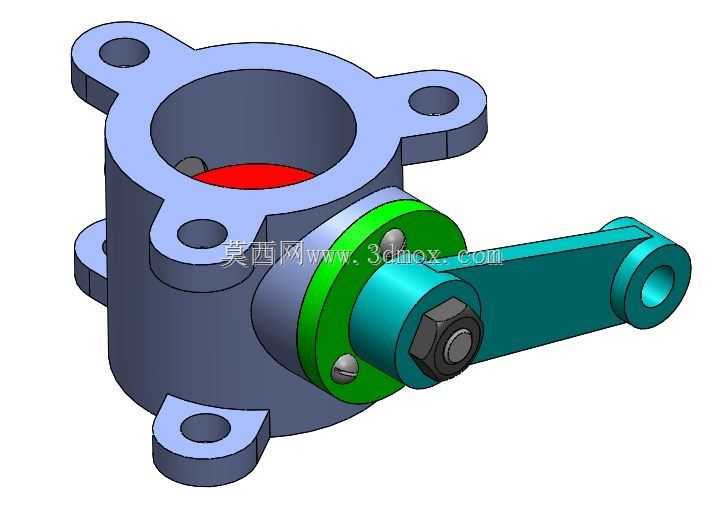

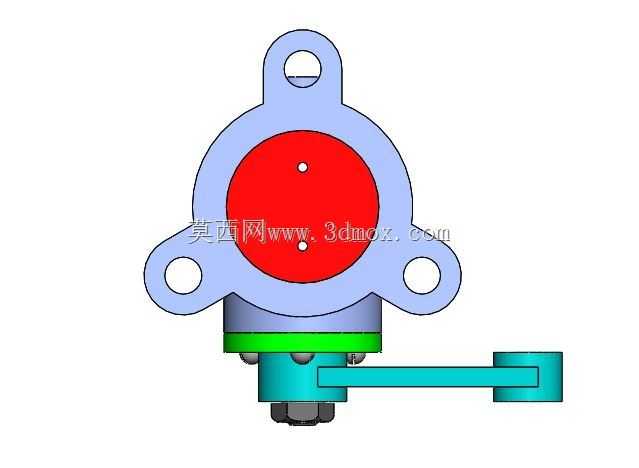

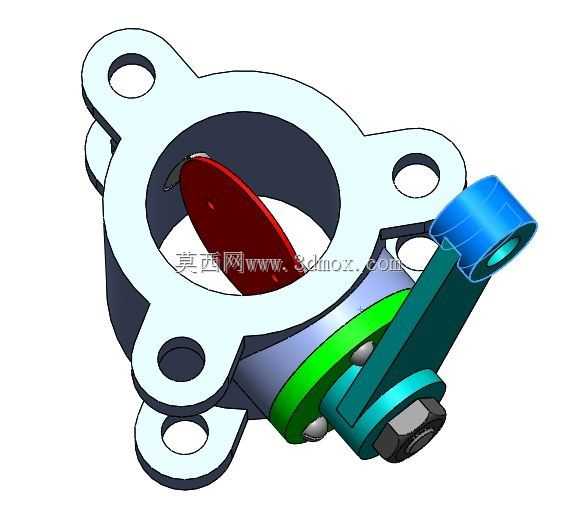

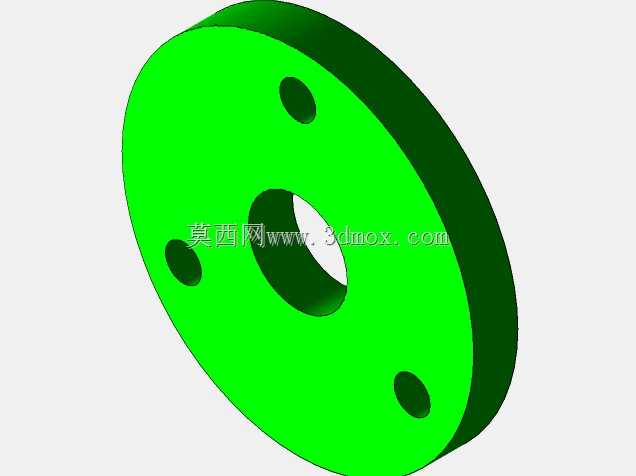

　　这款蝶阀的结构设计，首先要匹配中小口径给排水、暖通循环、普通化工介质输送管路的截断与调节需求，这类管路普遍安装空间紧凑，对阀门的轴向安装尺寸要求严苛，因此整体采用对夹式安装结构，阀体两端带均布安装孔的法兰耳，可直接夹装在两片管路法兰之间，无需额外配置阀体两端法兰，大幅压缩阀门整体轴向长度，适配现场狭窄的管廊、设备夹层等安装场景。从功能实现逻辑来看，蝶阀的核心截流元件为绕阀杆轴线旋转的圆盘形阀板，阀板旋转90度即可完成全开至全关的行程，相比闸阀、截止阀类直线行程截流元件，开关动作行程更短，操作力矩更小，配套手柄驱动结构即可满足小口径工况的手动操作需求，无需额外配置减速执行机构，降低整套管路组件的成本与维护复杂度。

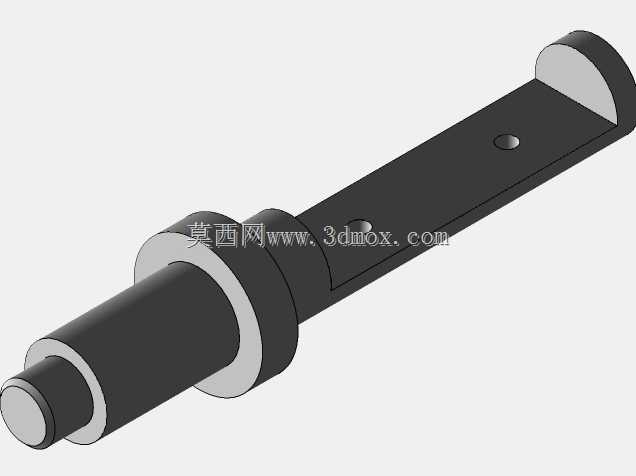

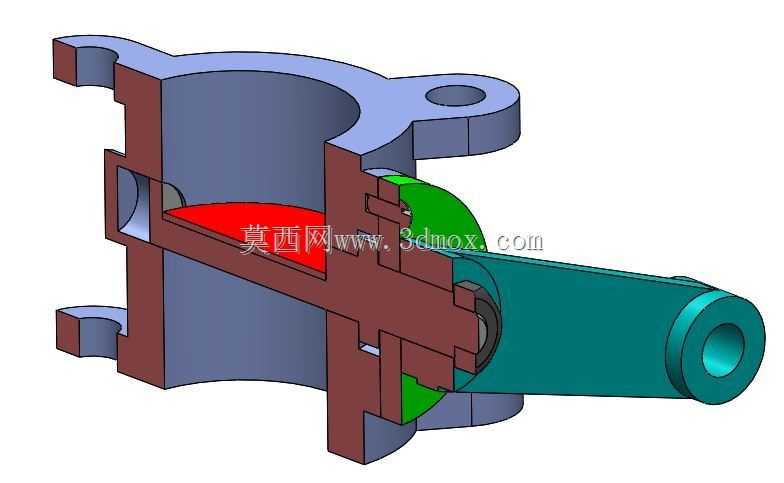

　　设计过程中首先要确认安装边界参数：阀体法兰耳的安装孔中心距严格匹配对应压力等级的管路法兰标准，孔位公差控制在合理范围，避免现场安装时出现孔位错位无法穿装螺栓的问题；阀杆的伸出端位置做了偏心避让设计，保证手柄旋转操作时不会与管路法兰、周边保温层产生干涉，操作行程范围内预留足够的手部操作空间，即使戴劳保手套也能顺利完成开关动作。密封结构的设计上，阀板与阀体之间的密封面采用环形弹性密封件，密封件嵌装在阀体内壁的环形槽内，阀板关闭时密封面均匀受压，保证低压工况下的密封可靠性，同时避免阀板开关过程中密封件出现过度磨损，延长密封件的更换周期。阀杆与阀体的配合部位设置了耐磨衬套，既可以降低阀杆旋转的摩擦阻力，

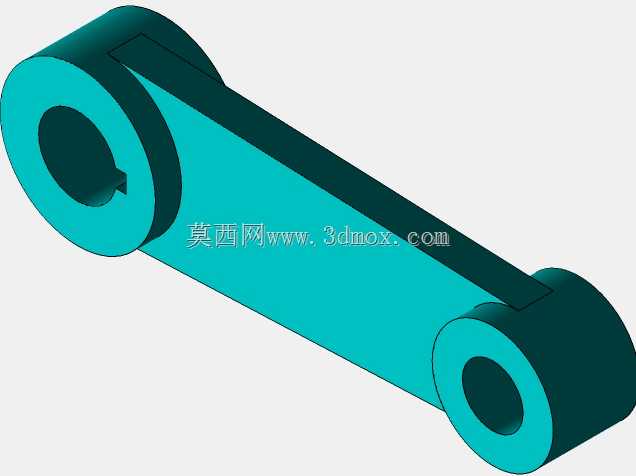

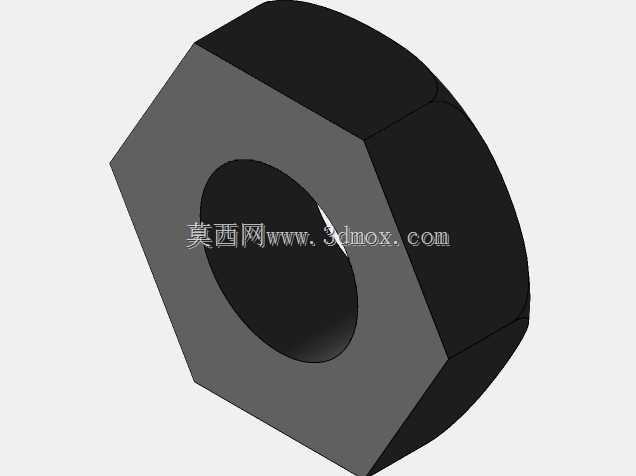

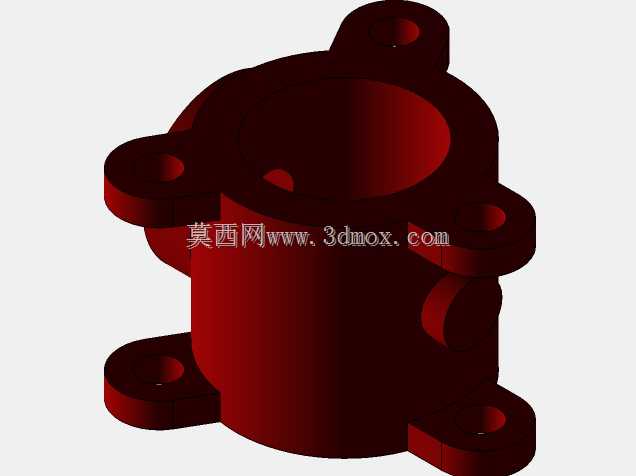

　　也能避免介质中的杂质进入阀杆配合间隙造成卡涩，衬套采用自润滑材质，日常使用无需额外加注润滑脂，减少运维工作量。结构细节上，阀板的过流面做了流线型修型，全开状态下阀板与管路轴线平行，过流阻力系数远低于同口径截止阀，介质流经时的压损更小，适合对管路压损控制有要求的循环水系统、通风管路场景。阀体的流道采用直通式结构，内部无过多的凹凸结构，介质流经时不易积存杂质，也适合输送含少量悬浮颗粒的污水、浆液类介质，不易出现堵塞问题。手柄与阀杆的连接采用扁方配合加锁紧螺母的结构，既可以传递操作扭矩，也可以根据现场安装空间调整手柄的初始安装角度，适配不同方向的操作需求，手柄表面做了防滑结构设计，操作时不易打滑。需要注意的是，

　　这款蝶阀的结构设计定位为中低压常温工况，适用介质温度范围覆盖常规水系统、常温气体、无强腐蚀性的流体输送场景，若用于高温、强腐蚀工况则需要调整密封件与阀体材质，但整体结构的安装尺寸、操作逻辑可以通用，仅需更换对应材质的零件即可拓展适用场景。从建模逻辑来看，所有配合面均按照实际装配公差做了间隙预留，阀板旋转行程内无结构干涉，装配关系完全还原实际生产装配流程，可直接用于结构校验、安装模拟、教学演示等场景，也可作为同类型阀门改型设计的基础结构框架，调整通径、压力等级参数时仅需缩放对应结构尺寸、校核连接孔位即可快速完成新规格的设计，大幅缩短同系列产品的开发周期。
