可伸缩折叠式车间隔离防护屏障结构

　　做车间布局改造的这几年，这类伸缩式隔离屏障我前后经手过不下二十套三维建模与落地适配，很多刚入行的结构设计师容易把它当成简单的剪叉结构拼凑，实际落地时要卡的边界条件一点不少。先从应用场景说，这类屏障最常出现在生产车间的临时作业区隔断、设备检修区域的安全围挡、厂区通道的临时分流、仓储区域的货品分区隔离，甚至部分厂区的临时访客通道划定也会用到，和固定式焊接围栏不同，它的核心优势是不用破坏地面做预埋，不用的时候可以完全收拢贴靠立柱或者墙面，不占用通行空间，这也是很多多品种小批量生产、需要频繁调整作业分区的车间优先选它的原因。

　　从功能特性上拆解，这套剪叉式伸缩结构的核心是每一组交叉杆的铰接点公差控制，很多新手建模的时候会把铰接孔的配合间隙留得太小，实际生产出来喷涂之后漆层厚度会占掉0.1到0.2毫米的间隙，直接导致伸缩卡滞，甚至完全拉不开；要是间隙留得太大，展开之后整个屏障的侧向晃动量会超过安全规范要求，人靠上去容易出现结构失稳。我之前做同类型结构的时候，铰接销轴和孔的配合一般选H8/f9的间隙配合，既保证伸缩滑动顺畅，又能把整体晃动量控制在每米长度偏移不超过15毫米的安全范围内。两端的立式支撑柱底部带的落地支撑脚，建模的时候要注意支撑脚的接地面积不能太小，单脚的接地投影尺寸至少要做到120毫米80毫米，不然屏障完全展开到最大长度的时候，受侧向力容易出现侧翻，尤其是车间里偶尔有叉车、周转车剐蹭的时候，支撑脚的配重和接地面积直接决定了结构的抗倾覆能力。

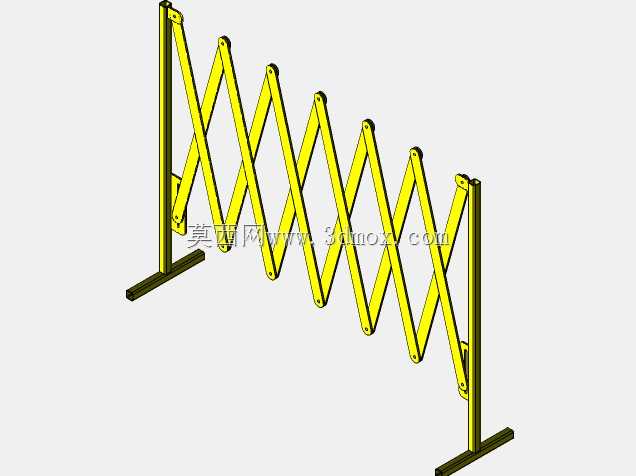

　　设计思路上，这套结构没有用复杂的锁止机构，完全靠剪叉杆的铰接阻尼保持展开后的形态，每片剪叉杆的板厚我看模型里用的是等厚的金属板材，实际生产的时候如果是车间用的重载场景，杆厚建议不低于2毫米，表面做喷塑黄黑警示处理，和模型里的亮黄色警示色一致，符合车间安全防护设施的视觉识别要求。安装边界这块要提前明确，这套屏障收拢后的整体厚度不超过150毫米，贴墙安装的时候只需要在两端立柱对应的墙面或者地面打两个膨胀螺栓固定固定端立柱，活动端不需要做永久固定，需要隔断的时候拉开，不需要的时候推回去收拢就行，最大展开长度可以做到6米，完全覆盖常规车间通道的宽度，要是需要更长的隔断距离，可以多组拼接使用，拼接的时候只需要把相邻两组的端立柱用卡扣连接就行，不需要额外做复杂的连接结构。

　　另外要注意的细节是，剪叉杆的所有铰接点都要做翻边处理或者加装尼龙衬套，避免金属杆直接摩擦掉漆，也能减少伸缩时的异响，长期使用也不会因为铰接点磨损出现间隙过大的问题。底部的支撑脚要和地面保持3到5毫米的间隙，不能完全贴死地面，不然地面有焊缝凸起、地坪漆颗粒的时候，推拉伸缩会被卡住，要是车间地面平整度差，这个间隙还可以适当放大到8毫米，同时在支撑脚底部加装可调节的橡胶垫脚，既可以调整高度适配不平整地面，还能避免金属脚刮花环氧地坪。很多人做这类结构的时候会忽略收拢后的固定结构，实际使用的时候，收拢状态下要在固定端立柱上加一个简单的插销锁扣，把活动端立柱和固定端锁在一起，避免被路过的人员或者车辆碰开，意外伸出来绊倒通行人员。

　　从结构受力的角度说，展开状态下每片剪叉杆都是二力杆，受力沿着杆身轴向传递，所以杆身不需要做太厚的加强筋，只要保证铰接点的强度足够就行，两端的立柱要承受剪叉结构传递的侧向力，所以立柱的型材壁厚不能低于1.5毫米，截面尺寸建议用4040的方管，保证足够的抗侧弯刚度。之前有客户为了省成本把立柱壁厚降到1毫米，结果用了不到三个月，立柱被拉弯变形，整个屏障直接报废，反而增加了更换成本。这类屏障的高度一般做1米到1.2米，刚好到成年人的腰腹位置，既能起到明显的隔离警示作用，又不会遮挡视线，方便车间管理人员观察隔离区域内的作业情况，要是用在有高空坠物风险的区域，也可以把高度加到1.8米，在剪叉结构上加装钢丝网或者冲孔板，不过那种场景下就要重新核算剪叉杆的承重，适当增加杆厚和铰接销轴的直径。
