带动态走时效果的休闲腕表三维结构设计

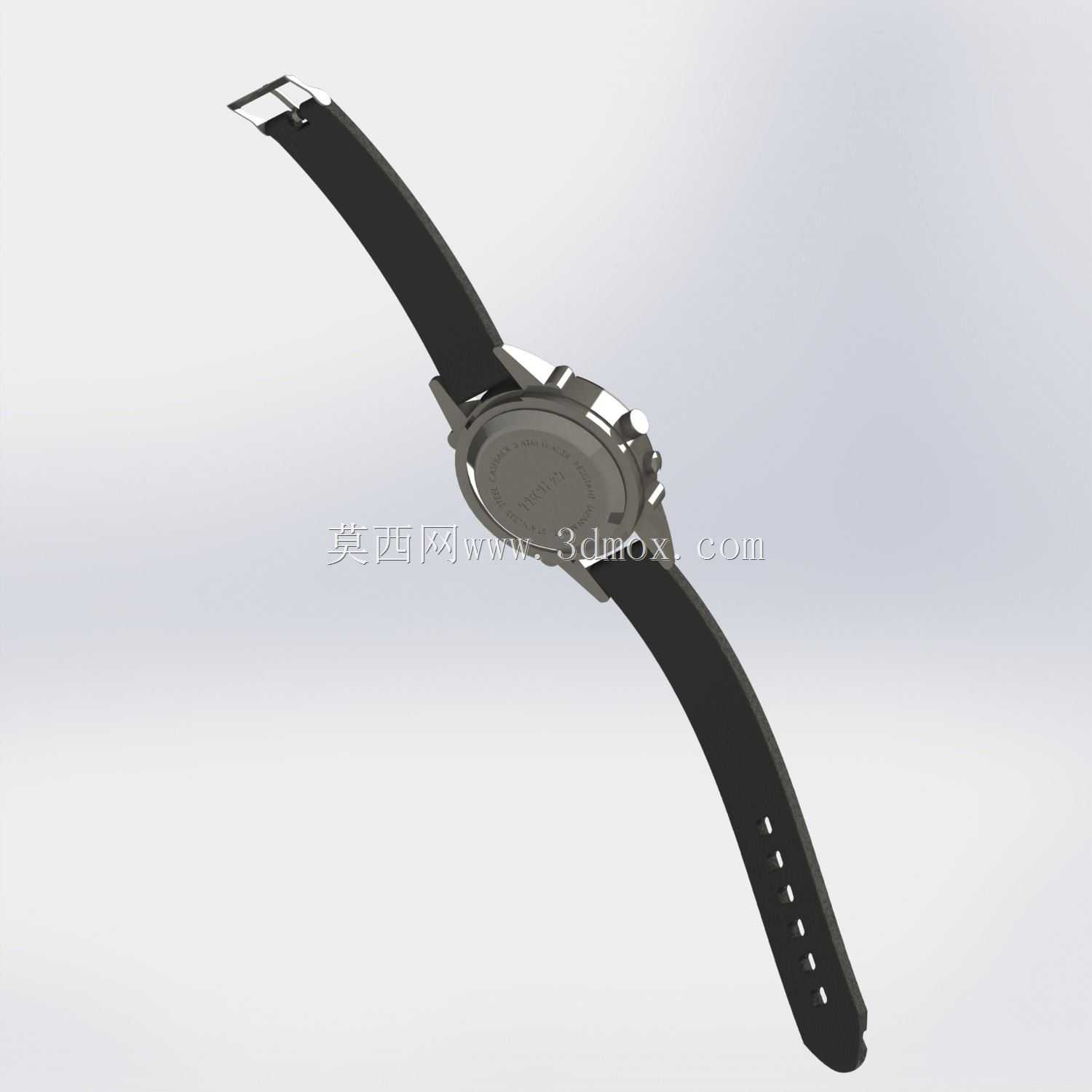

　　日常佩戴场景下的腕表结构设计，需要兼顾佩戴贴合度、走时结构的运动合理性与外观辨识度，这套带动态效果的腕表模型，完整还原了日常佩戴款石英腕表的全结构细节，可直接用于消费电子类穿戴产品的结构验证、外观方案迭代，也可作为穿戴产品渲染展示、交互演示的基础数字资产。从实际使用场景出发，日常佩戴的腕表需要适配不同粗细的手腕，表带采用分段式铰接结构，每一段表带节都预留了铰接销轴的安装孔位，相邻表带节之间的转动间隙控制在0.15mm，既保证表带弯折时的流畅度，避免佩戴时卡滞硌手，也不会因为间隙过大出现表带松垮、晃动异响的问题。表耳位置的连接结构做了圆弧过渡处理，和表带端部的连接位预留了1mm的转动余量，手腕活动时表带可以自然贴合腕部曲线，

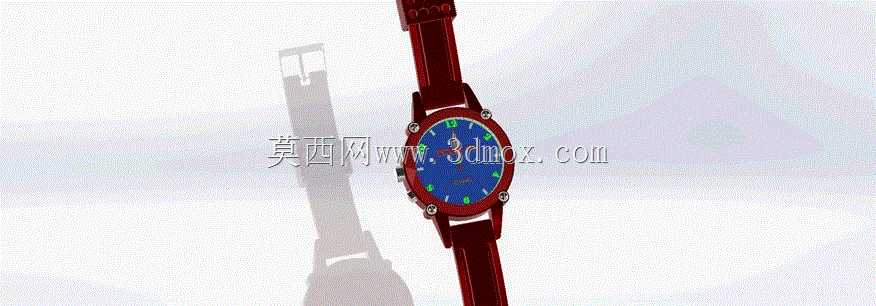

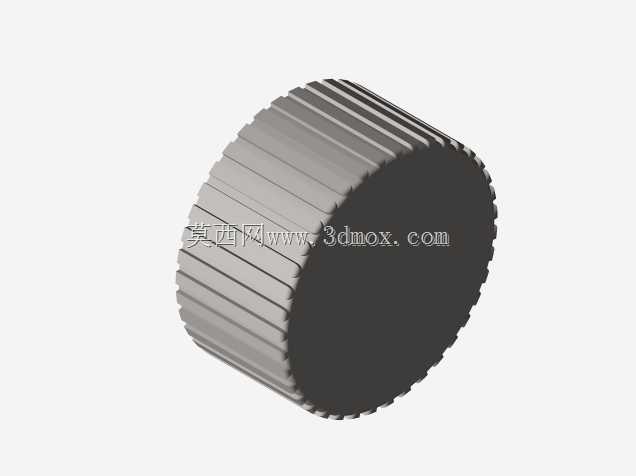

　　不会出现表体翘起、剐蹭衣袖的情况。表盘部分的结构设计围绕读时清晰度展开，蓝色表盘基底上的刻度标识做了凸起0.2mm的结构处理，搭配绿色的夜光填充位结构，即使在弱光环境下也能快速识别刻度位置，时针、分针、秒针的厚度分别控制在0.3mm、0.25mm、0.2mm，指针根部和表芯输出轴的配合位做了D型切面设计，装配时可以直接卡入轴位，不需要额外点胶固定就能保证指针和转轴同步转动，避免走时过程中指针移位、蹭到表盘或者表蒙的问题。表圈位置均匀分布了8颗装饰固定钉，每颗固定钉的沉台深度和表圈的安装孔位深度完全匹配，装配后钉面和表圈表面齐平，不会出现凸起勾扯衣物的情况。表壳侧面的调时表把做了防滑滚花结构，滚花的齿距0.3mm，

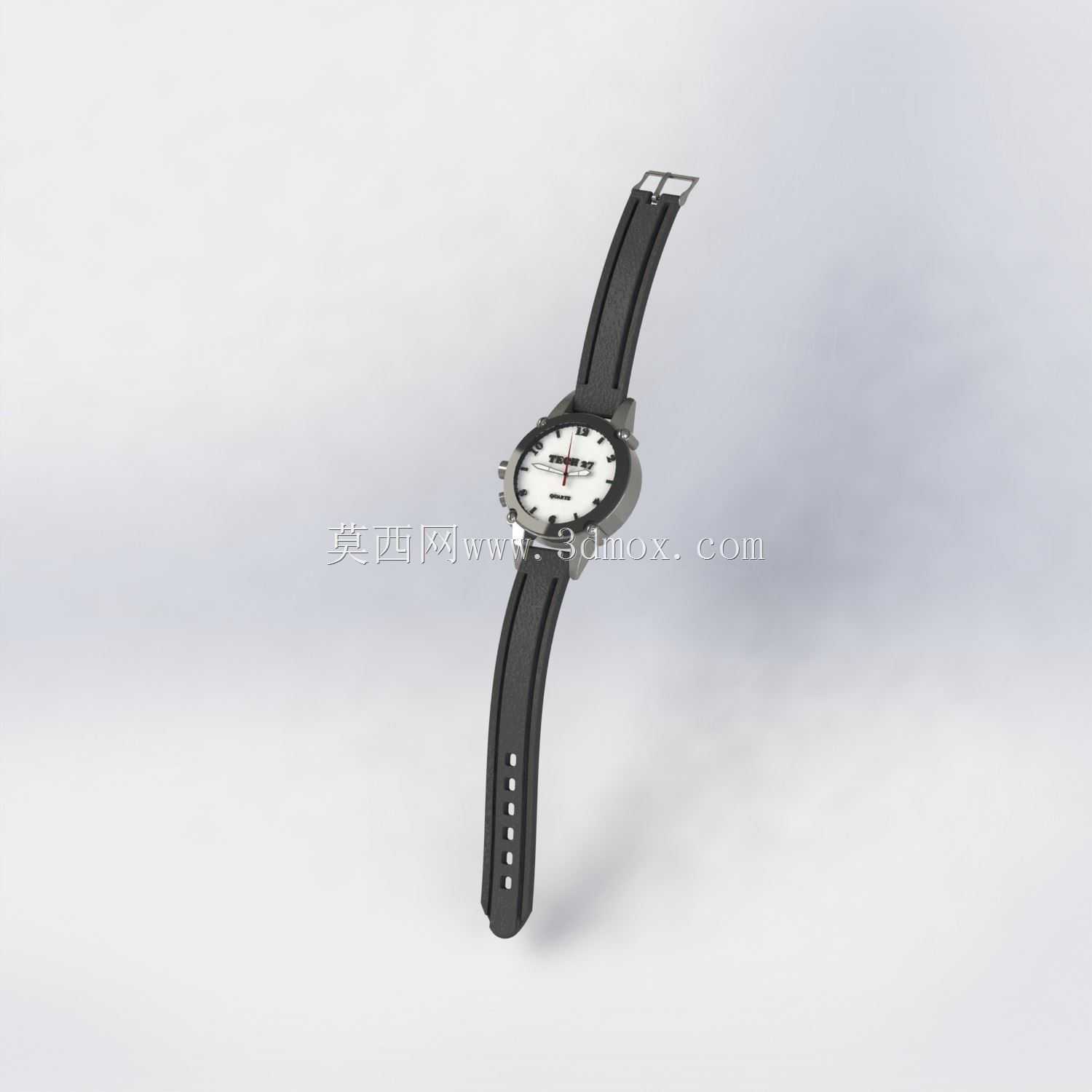

　　手指拧动时可以提供足够的摩擦力，调时操作时不需要过大的按压力度就能带动表芯的调时档位动作，表把和表壳之间预留了0.1mm的密封安装位，后续如果做防水结构升级，可以直接在该位置加装防水胶圈，不需要重新调整表壳的整体尺寸。整套模型的动态效果完全还原真实腕表的走时逻辑，秒针每一秒转动6度，分针跟随秒针按传动比缓慢转动，时针则根据分针的转动量同步调整角度，所有转动副的限位都和真实腕表的结构一致，不会出现指针穿模、转动超程的问题。从安装边界来看，整套腕表的整体厚度控制在12mm以内，表壳直径38mm，属于常规休闲腕表的尺寸范围，适配绝大多数日常穿搭场景，表带的总长度预留了12个调节孔位，可以适配140mm到200mm周长的腕部，

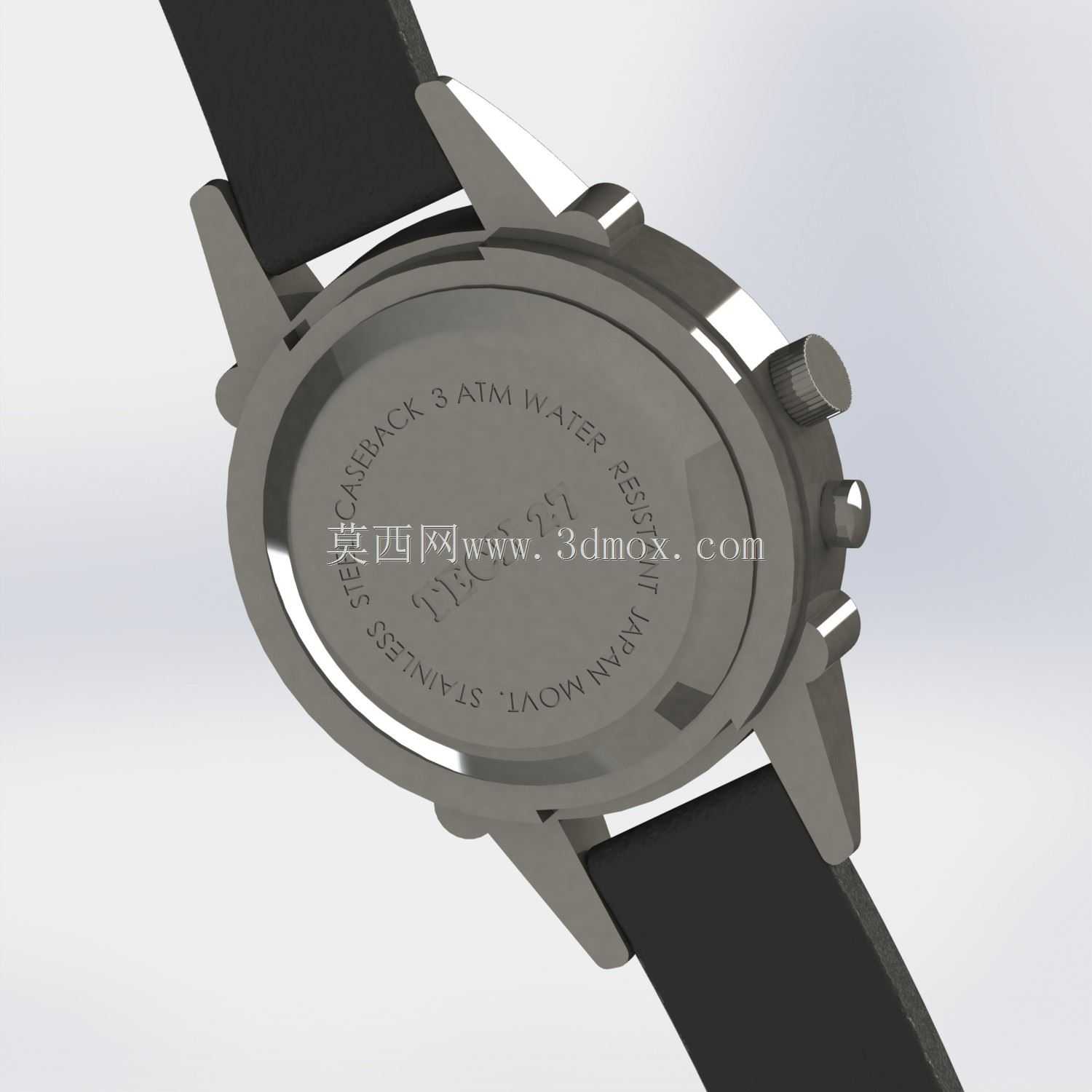

　　不需要额外调整表带长度就能覆盖绝大多数成年用户的佩戴需求。在结构设计过程中，所有零件的壁厚都做了均匀化处理，表壳的主体壁厚保持在1.2mm，既保证了整体结构强度，日常佩戴磕碰时不会轻易出现壳体变形，也不会因为壁厚过大导致整体重量超标，佩戴时产生压腕的不适感。表带的橡胶材质部分做了背面导汗槽结构，导汗槽深度0.5mm，宽度1mm，佩戴时皮肤和表带之间可以保留空气流通的间隙，避免长时间佩戴积汗黏附皮肤的问题。表蒙采用弧面凸起设计，凸起高度1.5mm，既可以提升表盘的视觉通透感，也能在表盘受到正面冲击时，通过弧面结构分散冲击力，降低表蒙碎裂的风险。这套模型的所有配合位都按照实际装配公差做了预留，比如表蒙和表壳的配合位预留了0.2mm的胶层安装间隙，表后盖和表壳的螺纹配合位按照M36*0.5的标准螺纹参数建模，后续如果要做实物打样，可以直接导出零件图用于机加工或者开模，不需要重新调整配合尺寸。对于穿戴产品的结构设计人员来说，这套模型可以直接作为腕表类产品的设计参考，快速调整表盘配色、表带材质、表壳造型就能衍生出不同风格的腕表方案，大幅缩短前期方案迭代的时间；对于三维动画制作人员来说，自带的走时动画效果可以直接用于场景搭建，不需要额外K帧就能实现真实的腕表走时动态效果，提升场景的真实感。
