高倍率变倍步枪光学瞄准镜结构设计

　　这款望远式光学瞄准镜主要适配中远距离精确射击场景，覆盖狩猎、远距离竞技射击、战术勤务等多类使用需求，核心作用是通过光学放大系统将远距离目标成像清晰投射到射手视野中，配合分划板实现弹道补偿、风偏修正，大幅提升远距离射击的首发命中率，相比机械瞄具，其有效观测距离可覆盖数百米至上千米的射击区间，能帮助射手快速识别目标细节、判定距离、修正射击参数。

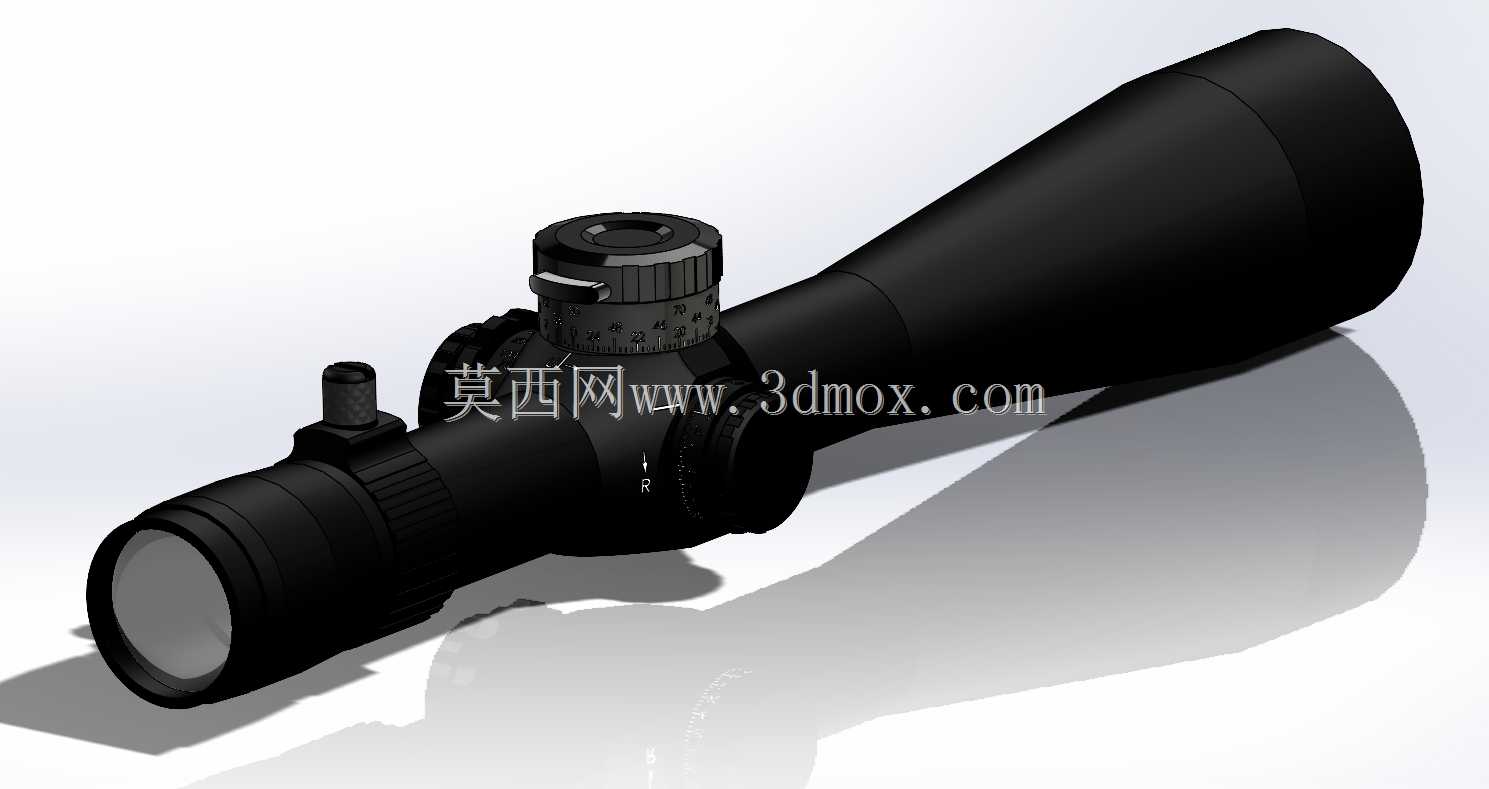

　　从结构设计逻辑来看，整体采用长筒式同轴光路布局，物镜端采用大口径光学镜片组设计，通光孔径做了最大化处理，保证低光照环境下的进光量，避免黄昏、密林等弱光场景下视野昏暗模糊；目镜端设置了视度调节环，可适配不同视力的射手，无需佩戴眼镜也能获得清晰的分划与目标成像。镜身中部集成了高低调节 turret 与风偏调节 turret，调节旋钮带档位咔哒定位，每一档位对应固定的弹道修正量，调节时的反馈清晰，避免射击过程中误触导致的参数偏移；其中高低调节塔采用大尺寸外露设计，方便远距离射击时快速调整弹道高，旋钮表面做了防滑滚花处理，戴战术手套操作也能精准拧动。镜身侧面设置了变倍调节环，覆盖多档倍率切换，可根据目标距离快速选择合适的放大倍率，低倍率下可获得大视野用于近距离快速捕捉目标，高倍率下用于远距离精确瞄准。

　　镜身主体采用一体化铝合金管材加工成型，壁厚经过优化，在保证结构强度、抗冲击性能的前提下尽可能控制整体重量，避免加装后导致枪械重心过度前移影响据枪稳定性；镜身表面做了哑光硬质氧化处理，既提升耐磨抗腐蚀性能，也避免强光下反光暴露射手位置。安装接口部分，镜身预留了标准皮卡汀尼导轨安装位的适配结构，可通过配套镜环快速固定在各类带标准战术导轨的步枪上，安装时的同轴度公差经过严格控制，保证光轴与枪管轴线的平行度符合射击精度要求，避免出现弹着点偏移的问题。

　　从安装边界尺寸来看，整体镜身长度适配常规精确步枪的上机匣顶部安装空间，物镜外径尺寸经过控制，不会遮挡步枪上的机械瞄具视野，也不会与护木、消音器等周边配件产生干涉；目镜位置的后坐距离预留了足够安全空间，避免枪械后坐时目镜撞击射手眼眶。内部光学镜片组采用多片式消色差设计，有效降低色差、畸变等光学像差，保证全倍率下的成像边缘清晰度，分划板设置在第一焦平面位置，倍率切换时分划刻度会随目标成像同步缩放，任意倍率下的分划修正值都保持准确，无需额外换算即可直接读取弹道参数。镜身内部做了充氮密封处理，具备防水防雾性能，可在雨天、高湿度、低温等复杂环境下正常使用，不会因为温差导致镜片内部起雾影响使用。调节机构内部设置了归零锁定结构，射手完成校枪后可将调节旋钮锁定，避免携行过程中震动导致的归零偏移，每次使用前无需重复校枪，提升勤务使用的便捷性。整体结构的受力点做了加强处理，可承受大口径步枪射击时的连续后坐冲击，长期使用后光轴偏移量控制在精度允许范围内，光学元件的固定结构采用柔性压圈设计，避免冲击导致镜片碎裂或移位。
