15B离合器楔块钨质配重结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:690309
  • 15B离合器楔块钨质配重结构设计

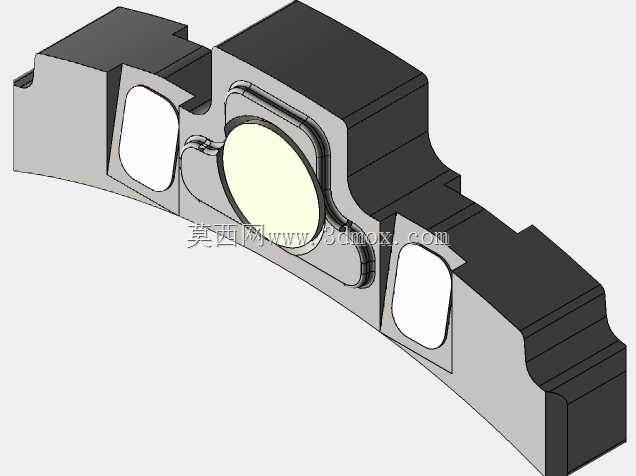

  该楔块作为离合器核心传力构件,主要应用于需要精准离合动作、对动平衡配重有严苛要求的传动系统中,常见于高转速、频繁启停的动力传输场景,承担着动力接合与分离过程中的扭矩传递、位置锁止功能,其自身配重精度直接影响离合器接合时的平顺性与分离时的彻底性,避免传动系统出现打齿、打滑、异响等常见故障。从结构设计来看,该楔块采用弧形适配轮廓,整体贴合离合器内部的弧形安装腔,两侧设置的镂空减重槽并非随意开设,是在保证结构强度满足峰值扭矩传递要求的前提下,通过拓扑优化去除非受力区域冗余材料,既降低构件自身转动惯量,减少离合动作的响应迟滞,也为内部润滑脂留存提供空间,降低楔块与配合件的滑动磨损。中部的圆形嵌装位用于安装高密度钨质配重块,

  钨材料的高密度特性可以在极小的体积下实现精准配重,将楔块整体重量控制在25g的设计目标值,同时8.5mm的配重厚度经过严格的动平衡测算,保证楔块随离合器组件高速旋转时的离心力分布均匀,避免因配重偏差导致的旋转抖动、轴承偏磨问题。楔块的工作接触面采用阶梯式轮廓设计,接合状态下通过斜面自锁效应实现扭矩的可靠传递,分离状态下轮廓与配合件保持均匀间隙,避免出现拖滞摩擦;边缘位置均做了圆角过渡处理,消除应力集中点,避免反复受冲击载荷时出现裂纹、崩边等失效问题。安装边界方面,楔块的弧形外轮廓与离合器保持架的弧形槽完全适配,两侧的平直定位面与保持架的限位凸台配合,限制楔块工作过程中的轴向窜动与周向过度偏转,保证每个楔块的动作一致性;

  配重块采用过盈嵌装的方式与楔块基体结合,嵌装槽边缘设置的微小挡边可以防止高速旋转时配重块脱出,无需额外粘接或紧固件固定,简化装配工序的同时提升结构可靠性。在实际工况适配中,该楔块的基体材料选用高强度合金结构钢,表面做硬化处理,硬度满足反复冲击、滑动摩擦的使用要求,钨配重块与基体的结合面经过精密磨削,保证装配后整体的形位公差符合设计要求,避免因装配偏差导致的配重精度下降。设计过程中优先考虑了构件的工艺可行性,所有轮廓均采用常规机加工工艺即可实现,镂空槽的转角半径适配常用铣刀规格,无需特殊定制刀具即可完成加工,降低量产阶段的制造成本;同时楔块的各尺寸公差经过匹配设计,与保持架、滚柱、弹簧等配合件的公差带形成合理配合间隙,

  既保证动作灵活性,又不会因间隙过大导致传动冲击。从功能实现逻辑来看,当离合器处于接合状态时,楔块在弹簧力与离心力共同作用下偏转,楔紧内外滚道实现扭矩传递,此时钨配重块产生的离心力可以辅助楔块快速进入锁止位置,提升接合响应速度;当离合器分离时,楔块在复位弹簧作用下回位,配重块的重量经过精准匹配,不会因离心力过大导致楔块无法彻底回位,保证分离彻底。该结构相比传统同规格钢制楔块,在保证相同配重需求的前提下体积更小,能够为离合器内部其他组件留出更多设计空间,适配更紧凑的传动系统布局要求,同时钨材料的高耐磨性也能提升配重嵌装位置的使用寿命,避免长期使用后因配合面磨损导致配重松动、位置偏移的问题。
