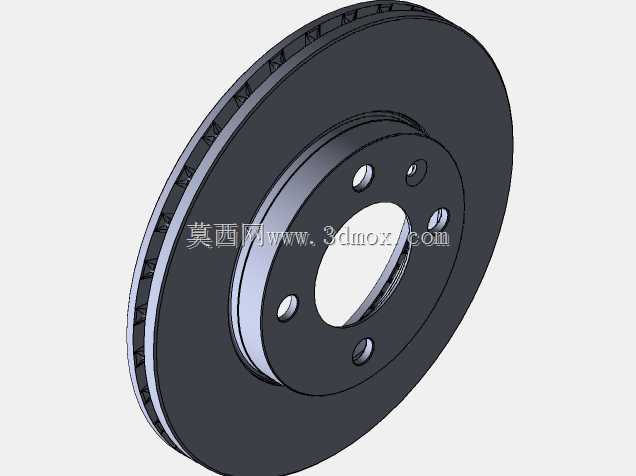

大众高尔夫F车型前通风制动盘结构

　　盘式制动器作为当前乘用车辆前轮制动的主流配置，其核心摩擦副部件制动盘的设计直接决定整车制动效能、热稳定性与行驶安全性，本次拆解建模的这款适配高尔夫F车型的前制动盘，是针对初代横置前驱紧凑型家用车的载荷特性完成的结构设计。从实际装车场景来看，该部件安装于车辆前轮转向节总成上，内侧与轮毂轴承单元配合定位，外侧通过车轮螺栓与轮辋紧固连接，制动过程中制动卡钳的两侧摩擦片从制动盘的两个端面施加夹紧力，通过摩擦力将车辆行驶的动能转化为热能耗散，实现车辆减速与驻车需求。不同于后期大马力车型采用的打孔划线高性能制动盘，这款制动盘采用了基础的通风式结构，两层摩擦工作面之间设置有径向均匀分布的通风散热筋，车辆行驶时随车轮转动的过程中，

　　散热筋会形成离心式气流通道，将制动过程中摩擦产生的热量快速导出，避免连续制动工况下摩擦面温度过高引发的热衰退现象，保障长下坡、频繁制动场景下的制动效能稳定性。从设计思路层面来看，这款制动盘的结构完全围绕家用车的使用载荷边界展开，首先是安装定位结构的匹配：中心定位孔采用与轮毂轴承轴头过盈配合的公差设计，周边均匀分布的螺栓孔位置度严格按照车型轮毂的PCD参数设定，保证安装后制动盘的旋转中心与车轮回转中心完全重合，避免装车后出现制动抖动、方向盘摆振的问题。摩擦工作面的厚度设定兼顾了耐磨寿命与散热效率，既保证了正常使用周期内的磨损余量，也避免了盘体过厚导致的簧下质量增加，影响车辆的悬挂响应特性。制动盘的外圆边缘设置有均匀分布的散热缺口，

　　一方面可以在转动过程中扰动周边气流提升散热效率，另一方面也可以在摩擦片磨损到极限时，通过与磨损报警片的接触发出尖锐提示音，提醒驾驶员及时更换摩擦部件。从安装边界尺寸来看，该制动盘的外径适配13-14英寸的原厂轮辋尺寸，不会与轮辋内部空间发生运动干涉，通风筋的高度与两层摩擦面的厚度比例经过热平衡校核，在城市道路频繁启停的工况下，盘体最高工作温度可以稳定控制在摩擦片材料的适宜工作区间内，不会出现因为温度过高导致的摩擦系数骤降问题。不同于实心制动盘仅能依靠端面自然散热的结构，这款通风盘的内部散热筋采用直筋径向排布设计，加工工艺性更好，铸造生产时的成品率更高，同时也能满足家用车的制动散热需求，不需要额外增加复杂的导流结构。

　　在实际维修更换场景中，这款制动盘的安装定位基准与原厂车型完全匹配，不需要对转向节、卡钳支架进行任何改装即可直接装车，摩擦面的平面度、端面跳动量公差都按照原厂维修手册的要求设定，装车后不需要进行额外的光盘加工即可保证制动平顺性。从结构细节来看，制动盘与轮毂贴合的安装面设置有轻微的沉台结构，能够避免安装面夹杂铁屑、锈迹导致的盘体安装偏斜问题，螺栓孔周边做了局部加厚处理，承受车轮螺栓紧固力时不会出现局部应力集中导致的盘体变形。摩擦工作面的表面粗糙度设定兼顾了与新摩擦片的磨合速度和正常使用时的摩擦系数稳定性，既不会因为表面过于光滑导致初期制动摩擦力不足，也不会因为表面粗糙度过大导致磨合过程中摩擦片异常磨损。对于三维建模从业者而言，这类量产车原厂零部件的建模过程，需要重点关注安装配合面的尺寸精度、各个结构之间的位置公差，而不是单纯还原外观造型，因为这类零部件的模型更多用于维修工装设计、制动系统改装匹配、教学演示等场景，尺寸参数的准确性直接决定了后续衍生设计的可用性。比如在设计制动盘加工工装时，就需要以中心定位孔和安装端面作为定位基准，模型中这两个特征的尺寸、形位公差还原度，会直接影响工装的装夹精度；在进行制动系统热仿真分析时，通风筋的排布方式、过流面积的还原度，会直接影响仿真结果与实际工况的吻合程度。
