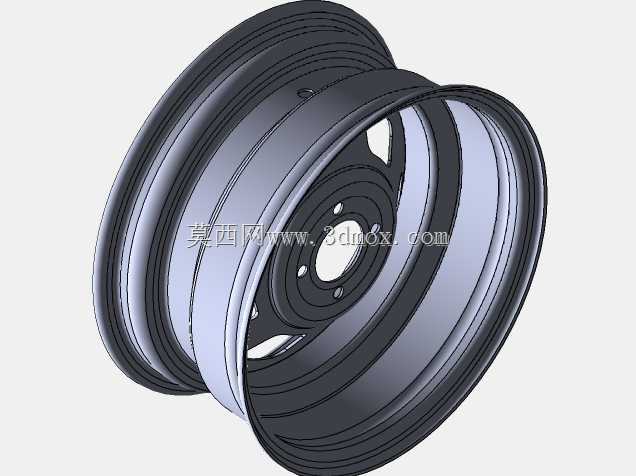

这款偏置轮辋主要面向小排量乘用车辆、场地改装代步车以及轻型非道路作业小车的行走系统配套场景,在日常民用车辆维保替换、场地竞技车辆轮距适配调整、小型低速作业设备行走轮定制等场景中都有明确的使用需求。不同于常规居中安装的轮辋结构,3英寸的偏置量设计核心作用是调整轮心与安装面的相对位置,在不改动车辆悬挂摆臂、转向节结构的前提下,实现轮距的小幅外扩,既可以提升车辆过弯时的侧倾稳定性,也能适配加宽轮胎的安装边界,避免轮胎转向时与翼子板内衬、悬挂构件发生运动干涉。
从结构设计逻辑来看,这款轮辋采用多段式滚压成型的钢制结构,轮缘位置做了加厚卷边处理,能够承受轮胎充气后的周向张紧力,同时在车辆经过颠簸路面、轮缘受到路肩侧向冲击时,避免轮缘变形导致的轮胎脱圈风险。轮辐部分采用对称分布的四孔安装结构,孔位节圆直径严格控制在100mm,适配市面上多数小排量家用车、改装代步车的轮毂轴承安装法兰尺寸,安装孔的倒角做了沉台处理,能够让轮毂螺栓的锥面与轮辋安装面完全贴合,避免高速行驶时螺栓出现剪切应力集中,降低连接松动的风险。
尺寸边界方面,轮辋名义宽度为7英寸,适配胎宽195mm到225mm区间的子午线轮胎,轮辋名义直径15英寸,匹配同尺寸的普通民用轮胎或者场地半热熔轮胎都能保证胎唇与轮辋的密封贴合度。3英寸的偏置量设计需要在选型时重点核对车辆转向极限位置的间隙:当车轮转到最大转角时,轮胎内侧与减震器筒身、转向拉杆球头的最小间隙需要保留至少10mm的安全余量,轮胎外侧与翼子板外沿的齐平度也可以通过这个偏置量实现视觉与性能的平衡,避免轮距外扩过多导致轮胎超出车身宽度带来的法规合规问题,也不会因为偏置量不足出现轮胎内蹭悬挂的故障。
在实际建模落地的过程中,轮辋的各段型面完全参考国标钢制轮辋的轮廓参数设计,胎圈座的角度、轮槽的深度都严格匹配轮胎安装的尺寸要求,轮辐与轮辋本体的连接位置做了圆弧过渡处理,避免应力集中导致的轮辋疲劳开裂,整个模型的安装基准面设置在轮毂贴合法兰的端面上,在做整车装配仿真时,可以直接通过安装孔的阵列特征实现与转向节法兰的对位装配,不需要额外调整基准坐标。对于需要做车辆运动仿真的结构工程师来说,这个模型可以直接导入装配体中,用于校核转向包络、轮距匹配、轮胎与周边构件的间隙检查,也可以作为改装方案验证的基础数模,调整偏置量、孔距参数后快速衍生出不同适配版本的轮辋模型。
不同于一体式铸造铝合金轮辋的结构,这款钢制滚压轮辋的重量分布更偏向轮缘位置,转动惯量的计算需要结合各段板材的厚度来核算,在做车轮动平衡仿真时,可以直接提取模型的质量属性参数,添加对应的平衡块配重模拟实际装配后的动平衡校准过程。轮辋表面的气门嘴安装孔位置做了凸台加强,避免安装气门嘴时孔位出现变形漏气,孔位的直径尺寸适配常规的橡胶气门嘴以及金属改装气门嘴的安装要求,不需要额外扩孔处理。
