步枪枪托折叠对接铰链Pic轨接口结构

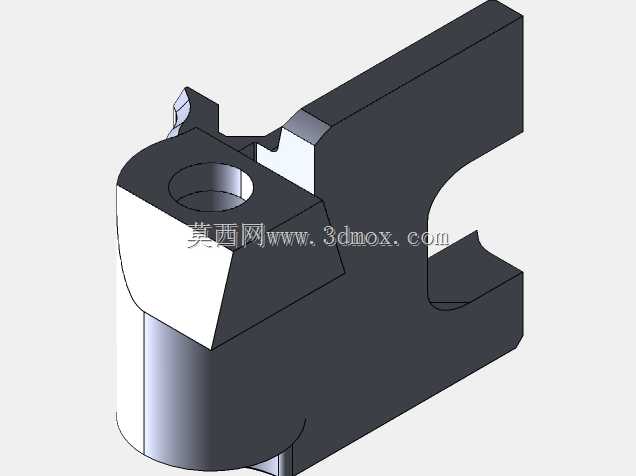

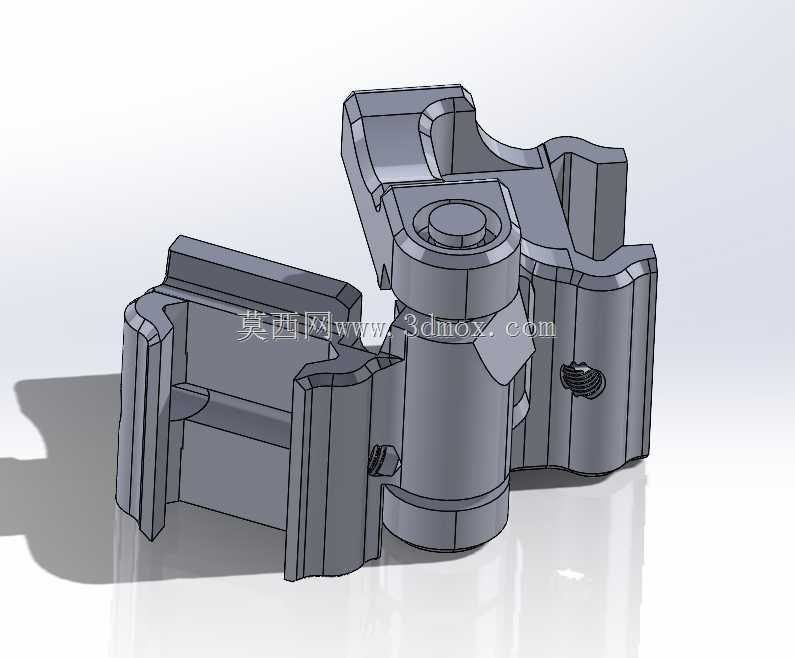

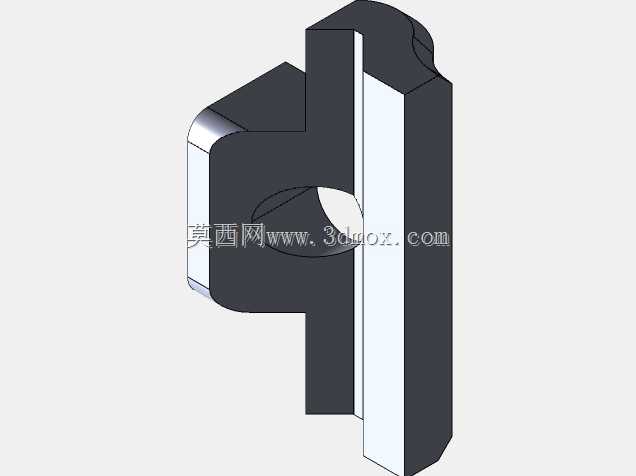

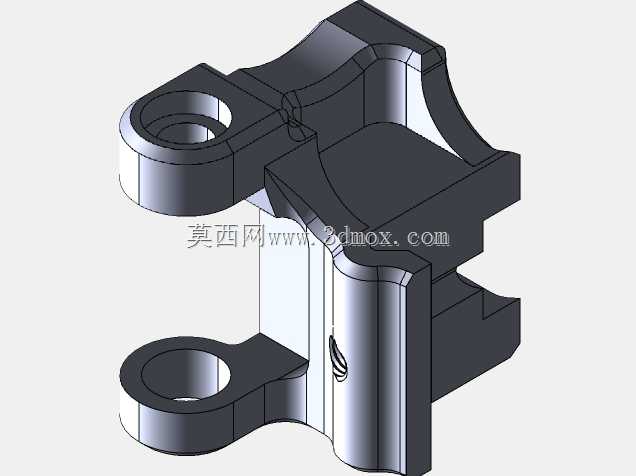

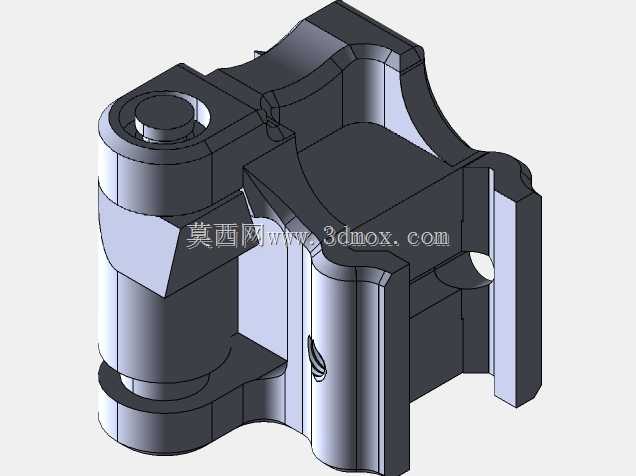

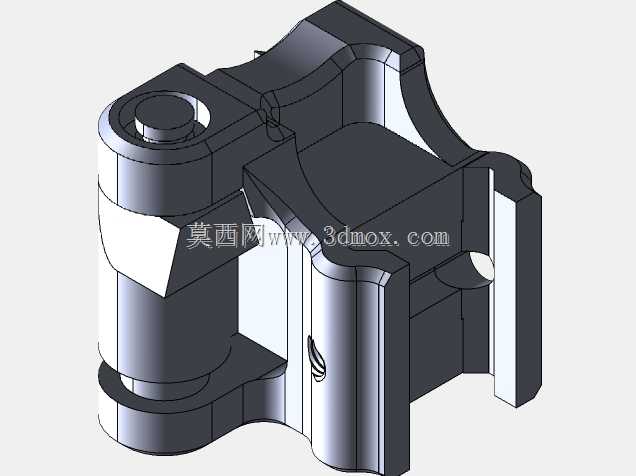

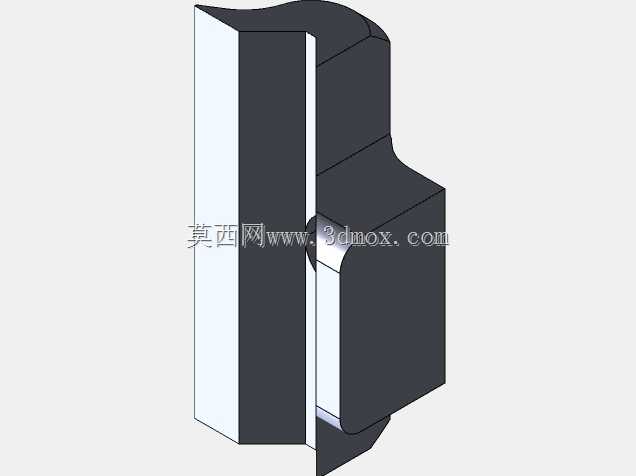

　　该对接铰链主要应用于制式步枪的枪托与机匣/底盘的连接场景，核心作用是实现枪托的折叠收纳功能，同时集成Picatinny导轨接口，可兼容适配带微微轮廓的专用枪托，满足枪械在携行、狭窄空间机动时的尺寸压缩需求，以及展开状态下的结构刚性与定位精度要求。从结构设计逻辑来看，该铰链采用对称式双夹块基体结构，中间通过圆柱销轴实现转动副连接，转动副处设置轴向限位结构，避免销轴在枪械后坐力冲击下出现窜动脱落；单侧夹块上设置紧定螺钉安装孔，用于折叠状态或展开状态下的位置锁止，防止枪托在携行或射击过程中出现非预期转动。设计过程中首先明确安装边界：铰链两侧的夹块内轮廓分别匹配机匣尾部的安装凸台与枪托前端的连接座尺寸，夹块内侧设置定位凸棱，

　　与安装面上的凹槽配合实现周向定位，避免连接后出现扭转间隙；Pic轨接口的轮廓尺寸严格遵循标准导轨的齿距、齿高与槽宽参数，可直接兼容标准战术附件的安装，无需额外转接结构。功能特性层面，该铰链的转动阻尼经过匹配设计，既保证折叠操作时无需过大外力即可顺畅转动，又能在展开到射击位置时依靠阻尼与锁止螺钉实现刚性固定，承受射击时的后坐力冲击而不产生松旷；基体结构采用等强度设计，在销轴受力区域、夹块夹持区域做局部加厚处理，非受力区域做减重槽设计，在保证结构强度满足枪械使用工况的前提下，尽可能控制零件自身重量，避免增加枪械整体的负重负担。从实际使用场景出发，该铰链的折叠角度经过校核，折叠后枪托贴合机匣侧面，不会遮挡抛壳窗、快慢机等操作部件，

　　也不会与弹匣、握把等周边部件产生运动干涉；锁止螺钉的操作位置设置在铰链外侧，无需专用工具即可手动操作，方便射手在实战场景下快速切换枪托的折叠与展开状态。建模过程中对转动副的配合间隙做了精准设定，既保证转动顺畅无卡滞，又将径向间隙控制在合理范围内，避免射击时枪托出现晃动影响射击精度；所有棱边均做了倒角处理，避免操作时划伤手部，同时消除应力集中点，提升零件在反复冲击载荷下的疲劳寿命。安装时，先将一侧夹块与机匣尾部的安装座通过紧固件固定，装入销轴后再连接另一侧与枪托固定的夹块，调整转动阻尼后装入锁止螺钉即可完成装配，整个装配流程无需复杂工装，适配现有步枪的改装与生产装配需求。
