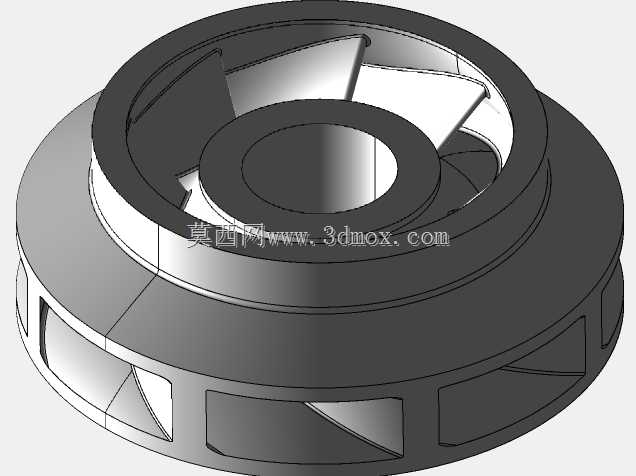

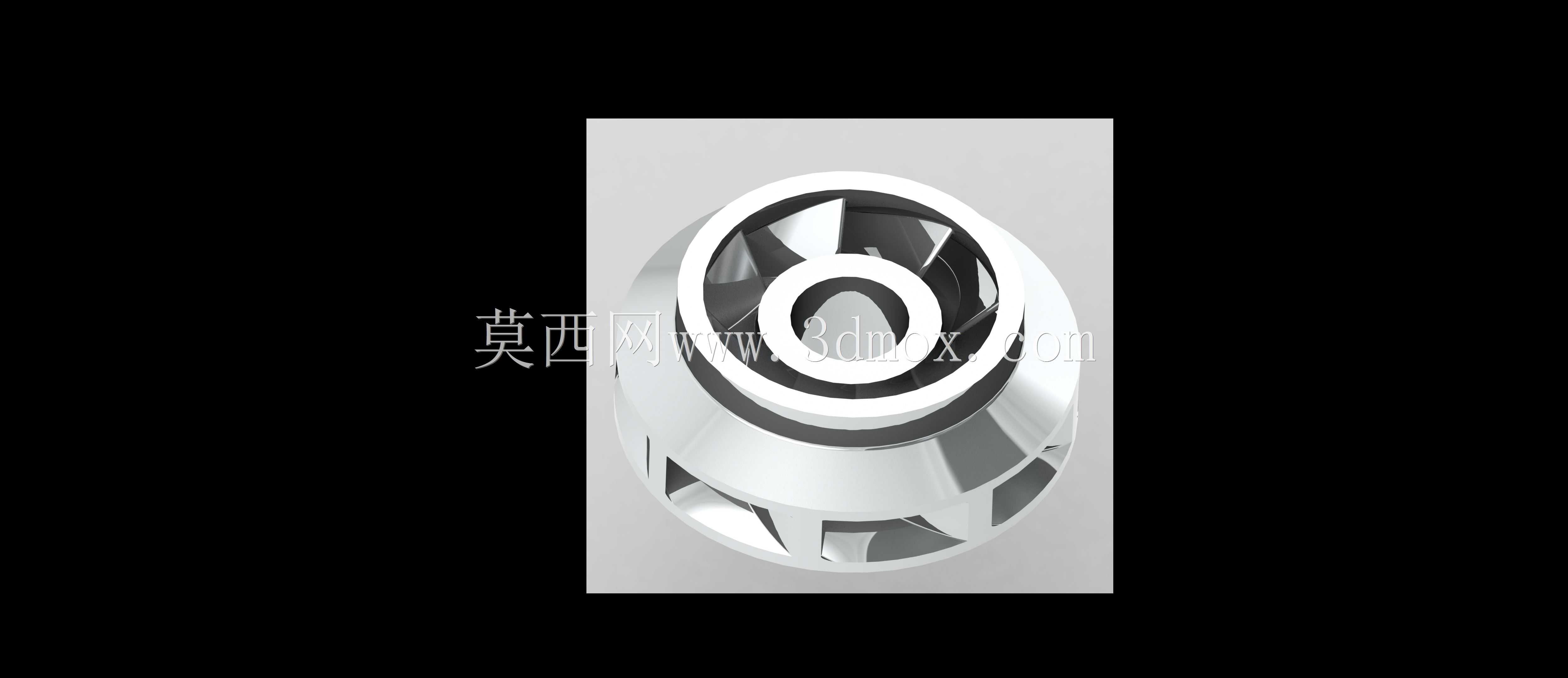

混流式潜水泵叶轮精密结构设计

　　在农用排灌、市政排污、矿井疏干、楼宇供水增压等场景里，潜水电泵的作业效率与运行稳定性，很大程度上取决于叶轮的水力设计与结构匹配度，这款混流式叶轮正是针对潜水泵的中低扬程、大流量工况开发的核心过流部件。不同于纯离心式叶轮依靠径向离心力抛送流体、轴流式叶轮依靠叶片升力推挤流体的做功逻辑，混流式叶轮的流体流出方向介于径向与轴向之间，能在兼顾流量输送能力的同时，保留足够的扬程输出区间，适配潜水泵在井用取水、河道取水、轻度污水输送等场景下的工况波动需求。从结构设计逻辑来看，这款叶轮采用后弯式空间扭曲叶片构型，叶片型线完全贴合流体在叶轮腔体内的流动轨迹，能有效减少流体在叶片进口处的冲击损失，同时降低叶片出口处的尾流涡旋，

　　避免叶轮流道内出现大面积的脱流、回流区，这一点对潜水泵的长期稳定运行尤为关键——不少现场故障案例里，叶轮内部流道的涡旋不仅会拉低泵组整体效率，还会诱发叶片表面的空蚀破坏，缩短叶轮的实际使用寿命。叶轮的轮毂段采用渐变式锥面设计，从进口端到出口端的轮毂直径平滑过渡，既保证了与泵轴配合段的结构强度，避免高速旋转时轮毂部位出现应力集中，也能引导流体顺畅从轴向流入转向斜向流出，减少轮毂区域的流动死区。叶片与前后盖板的连接位置采用大圆角过渡处理，没有尖锐的应力集中棱角，既可以降低铸造或机加工环节的工艺难度，也能减少流体在转角处的局部阻力损失，同时提升叶片根部的结构强度，应对流体裹挟硬质小颗粒时的冲击载荷。考虑到潜水泵的安装空间限制，

　　这款叶轮的径向尺寸严格控制在泵体的导流壳内径边界内，进口端的延伸段长度匹配进水节的导水锥出口位置，安装时叶轮进口与进水导叶的出口间隙控制在合理区间，既不会因为间隙过大造成流体回流泄漏，也不会因为间隙过小在泵轴窜动时出现动静部件碰磨。叶轮中心的轴孔采用标准的平键连接结构，轴孔的公差配合按照过渡配合设计，既能保证与泵轴的同轴度，减少高速旋转时的动不平衡量，也方便现场检修时的拆装更换，轴孔端部设置有锁紧螺母的定位台阶，避免泵组启停反转时叶轮出现轴向窜动脱落。在实际工况适配性上，这款叶轮的叶片进出口安放角经过多轮水力迭代，进口安放角匹配潜水泵额定转速下的流体来流角度，在大流量工况下不会出现过度的进口预旋，

　　小流量工况下也能避免叶片进口的冲角过大造成的流动分离，能覆盖较宽的高效运行区间，减少泵组在工况波动时的效率陡降。叶轮的出口宽度经过精准计算，匹配对应的导叶体进口宽度，保证流体从叶轮流出后能顺畅进入导叶腔进行动能压能转换，避免叶轮出口与导叶进口的匹配不当造成的水力损失。从结构强度校核的角度，这款叶轮的叶片厚度从根部到外缘逐渐减薄，根部厚度满足高速旋转时的离心力载荷、流体压力载荷的强度要求，外缘厚度在保证结构刚性的前提下尽可能减薄，减少叶片出口的排挤系数，提升流道的有效过流面积。叶轮做动平衡校正时，平衡等级按照泵用转子的G6.3级控制，残余不平衡量控制在允许范围内，避免高速旋转时出现振动超标，影响泵组的机械密封、轴承等部件的使用寿命。在现场应用中，这类混流式叶轮适配的潜水泵，既可以用于清水输送，也可以通过调整叶片表面的耐磨处理工艺，适配含少量沙粒的浑水输送场景，相比纯离心式叶轮，它的大流量输送特性更适合农田大面积灌溉、汛期应急排水等需要大流量输水的场景，相比轴流式叶轮，它又能提供更高的扬程，满足一定的垂直提水高度需求。设计过程中还充分考虑了工艺实现性，不管是采用精密铸造还是不锈钢焊接成型，叶片的型线拔模角度、流道的开敞性都能满足工艺要求，不会出现工艺死角，方便后续的表面打磨、动平衡校正等工序，也能降低批量生产时的次品率。
