离心泵蜗形压水室壳体结构设计

　　作为离心泵核心过流部件，蜗壳的设计直接决定整泵的水力效率与运行稳定性，很多刚接触泵设计的工程师容易把蜗壳当成简单的环形管路，实际其流道断面变化、隔舌角度、出口扩散段参数每一处都和泵的性能曲线强绑定。从现场应用场景来看，不管是市政供水的单级单吸离心泵、化工流程的耐腐蚀离心泵，还是农田排灌的中开式离心泵，蜗壳都是承担能量转换的关键部件——叶轮高速甩出的高速流体，需要在蜗壳流道内完成动能到压能的平稳转换，同时把流体均匀汇集到泵的出口管路，还要平衡部分叶轮径向力，降低泵运行时的振动水平。

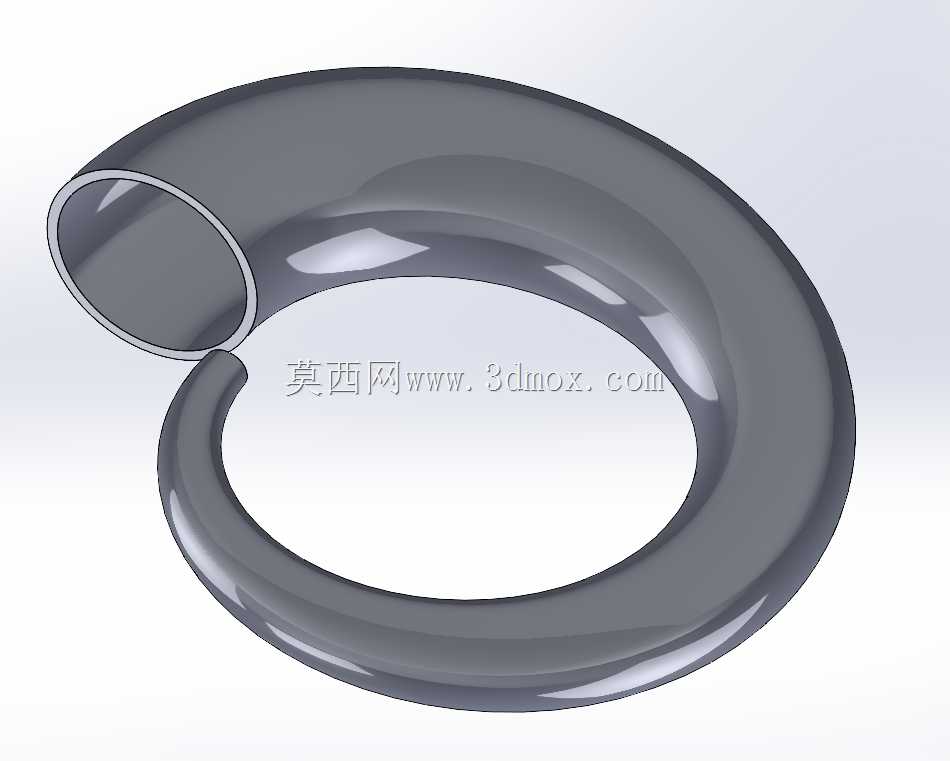

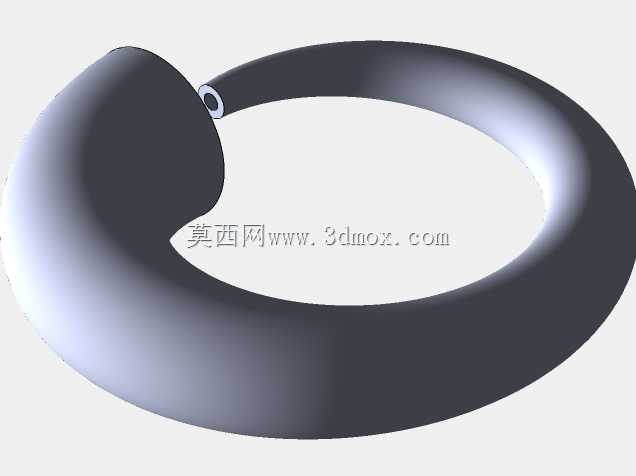

　　设计这类蜗壳结构时，首先要匹配对应叶轮的出口参数，不能脱离叶轮单独做蜗壳建模。通常先确定蜗壳的基圆直径，这个尺寸要比叶轮出口直径大出合理间隙，间隙太小容易出现叶轮和蜗壳的刮擦，间隙过大会导致流道内的容积损失升高，一般设计时会根据输送介质的含杂情况调整间隙值，输送清水时间隙取小值，输送含固体颗粒的污水、渣浆时要适当放大间隙，避免颗粒卡滞。蜗壳的流道断面是从隔舌位置开始，沿着圆周方向逐渐扩大的，每个断面的过流面积要和该位置对应的流量匹配，保证流体在蜗壳内的流速保持恒定，避免流速突变带来的水力损失，这也是蜗壳做成螺旋渐扩形态的核心原因，很多新手建模时容易把流道做成等截面环形，做出来的泵实测效率会比设计值低10%以上。

　　隔舌是蜗壳上最容易被忽略的关键结构，隔舌的螺旋角、与叶轮出口的间隙、隔舌头部的圆角，直接影响泵的驼峰特性、噪声水平和关死点扬程。隔舌间隙过小，泵在小流量工况下容易出现压力脉动激增，运行时的噪声和振动明显变大，间隙过大则会导致流道内的回流损失升高，效率下降，设计时需要结合泵的比转速确定合理的间隙值，比转速低的小流量高扬程泵，隔舌间隙可以取小一些，比转速高的大流量低扬程泵要适当放大间隙。蜗壳的出口段要设计成均匀的扩散管，扩散角控制在8到12度之间，扩散角太小会导致出口段长度过长，泵体整体尺寸变大，扩散角太大则容易出现流道内的脱流，带来额外的水力损失，出口段的连接法兰尺寸要匹配对应管路的标准压力等级，保证现场安装时的互换性。

　　从安装边界来看，蜗壳和泵盖、悬架的配合止口尺寸公差要严格控制，止口的同轴度公差一般要控制在0.05mm以内，避免装配后出现叶轮和蜗壳不同心，导致径向力不平衡。蜗壳的壁厚要结合设计压力、材料特性来确定，采用铸铁材质时，壁厚要满足铸造工艺的最小壁厚要求，同时预留足够的腐蚀余量，输送腐蚀性介质时可以适当加大壁厚或者选用耐腐蚀材质。蜗壳上的支脚结构要设计在靠近重心的位置，保证泵运行时的支撑稳定性，支脚上的安装孔要匹配公共底座的安装尺寸，避免现场安装时出现错位。另外蜗壳的最低点要设计放水螺孔，方便泵停机检修时排空腔体内的残留介质，避免冬季冻裂或者介质沉积堵塞流道。

　　建模过程中要注意流道表面的顺滑过渡，不能出现局部的凸起或者凹陷，尤其是断面拼接的位置，要做曲率连续的过渡处理，避免流体在这些位置产生涡流。很多工程师做三维建模时只关注外形尺寸，忽略流道的表面质量，实际铸造出来的泵体，流道的平顺性对效率的影响非常明显，建模时就要把流道的顺滑性作为核心校验项，完成建模后可以抽取流道做流体仿真，校验各个断面的流速分布是否均匀，隔舌位置是否存在明显的低压区，避免运行时出现空蚀。对于需要做强度校核的工况，还要对蜗壳做有限元分析，校验设计压力下的应力分布，尤其是隔舌位置和法兰连接位置，避免运行时出现开裂或者泄漏。
