中空铰接式双关节连接结构件

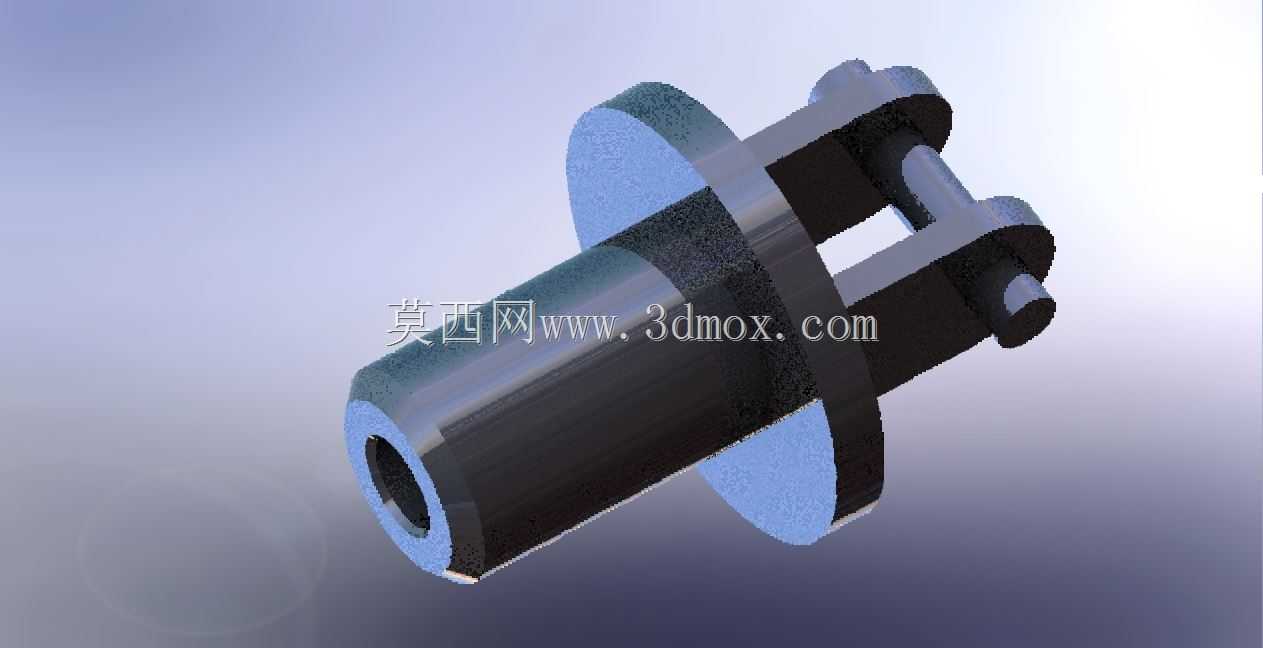

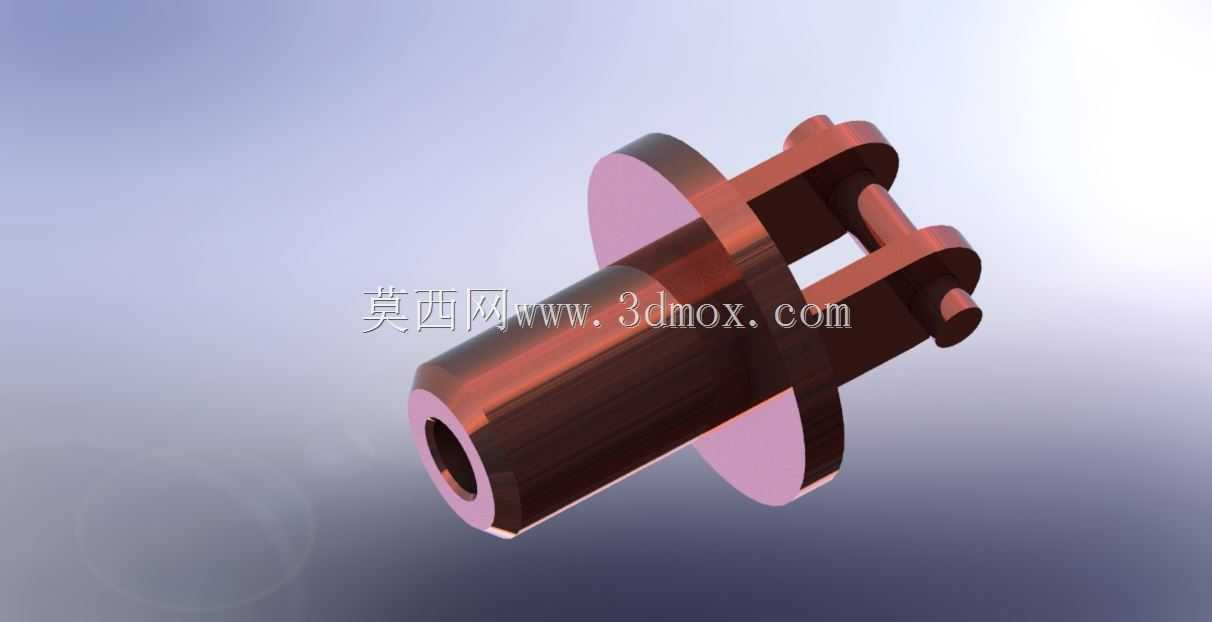

　　该铰接式双关节结构件，核心应用场景覆盖多类需要小角度往复摆动、相对转动的机械连接工位，常见于轻载传动链路、工装夹具的活动端连接、小型自动化设备的姿态调整机构中，可在两个连接端之间传递轴向载荷的同时，允许连接端绕铰接销轴完成设定角度范围内的相对转动，避免刚性连接在设备运行过程中因装配误差、运行振动产生的应力集中问题。从结构功能来看，该构件采用一体化主体加铰接叉耳的组合构型，主体段为带中心通孔的圆柱结构，中心通孔可用于穿设线缆、输送低压流体或是穿装定位拉杆，适配需要在铰接关节处走管走线的设备布局需求，避免管线随关节摆动时出现过度弯折、磨损的问题；主体中段设置的圆盘形凸台为安装定位面，装配时该凸台端面可贴合安装基座的平面，

　　通过凸台的圆柱面与基座安装孔配合完成径向定位，限制构件主体在基座内的径向窜动，保证关节转动时的同轴度。末端的叉耳式铰接座为双关节的核心活动段，叉耳上同轴加工有销轴安装孔，孔位与主体段轴线保持垂直的位置关系，装配时将配套的连接接头插入叉耳间隙内，穿入铰接销轴即可完成活动连接，销轴孔的加工精度直接决定关节的转动阻尼与晃动量，设计时需根据使用场景的载荷大小、转动频率匹配对应的孔轴配合公差，轻载高频摆动场景可选用小间隙配合搭配自润滑衬套，重载低频次转动场景可适当放大间隙并加注润滑脂降低磨损。设计过程中优先考虑了结构的应力分布合理性，主体圆柱与圆盘凸台的衔接处、凸台与叉耳段的衔接位置均做了圆弧过渡处理，

　　避免直角截面在交变载荷作用下产生应力开裂，尤其是叉耳的根部位置，作为铰接载荷的主要承载区域，过渡圆角的半径经过反复校核，可在不增加整体结构重量的前提下提升根部的抗弯曲强度；整体结构的壁厚分布经过优化，主体中空段的壁厚满足轴向拉压载荷的强度要求，叉耳部位的厚度根据销轴的剪切强度做了匹配设计，避免出现销轴未损坏而叉耳先发生变形的强度不匹配问题。从安装边界来看，主体圆柱段的外径为与基座安装孔配合的尺寸，安装时插入基座的深度以圆盘凸台完全贴合基座端面为准，不需要额外调整轴向位置，降低装配时的对位难度；末端叉耳的开口宽度决定了可适配的连接接头厚度，铰接销轴的长度需略大于叉耳外侧的总宽度，两端加装卡簧或者挡圈即可限制销轴的轴向窜动，

　　不需要额外设计复杂的销轴防脱结构；关节的可转动角度由叉耳的开口角度与连接接头的外形尺寸共同决定，设计时可根据实际需要的摆动范围调整叉耳的内侧倒角大小，避免转动过程中连接接头与叉耳端面发生运动干涉。该类双关节结构在实际使用中不需要复杂的维护，仅需定期在铰接销轴位置补充润滑即可长期稳定运行，相比多零件拼接的铰接结构，一体化的主体构型减少了装配累积误差，整体结构刚性更好，在空间受限的安装位置中可替代传统的分体式铰接支座，减少安装占用的空间，同时降低装配环节的零件数量，提升装配效率。
