多缸内燃机用整体式曲轴结构设计

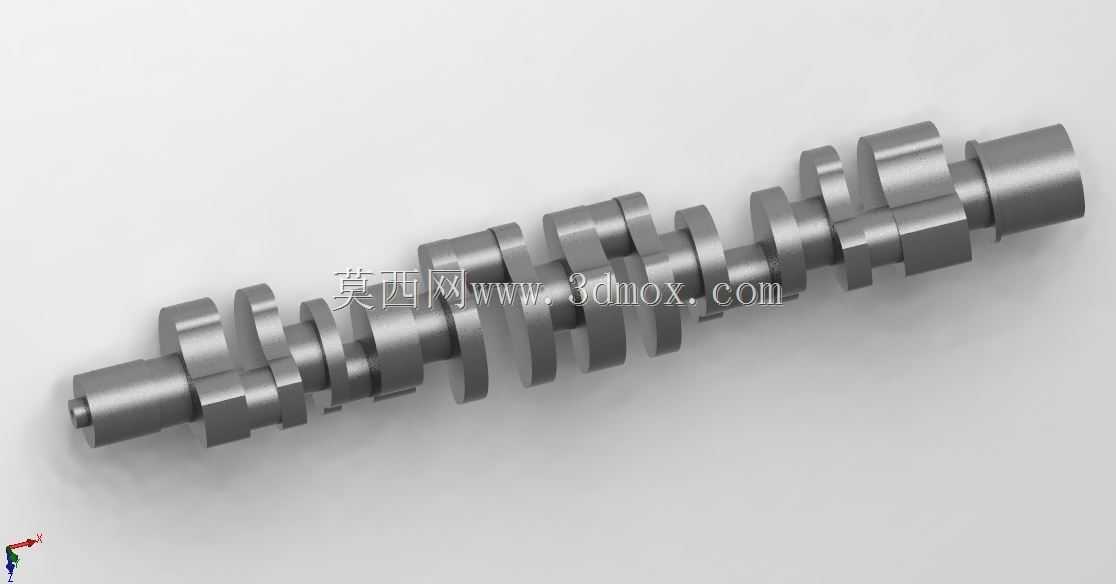

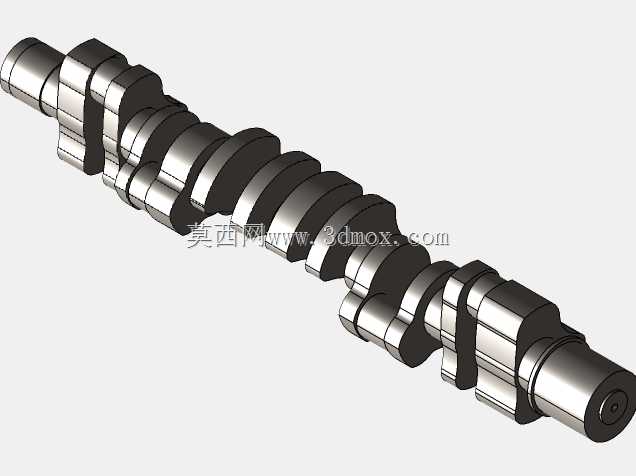

　　在往复式内燃机的动力输出链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载零件，其结构合理性直接决定动力单元的运行平稳性、疲劳寿命与NVH表现。本次设计的整体式曲轴适配直列多缸四冲程内燃机，整体采用全支撑结构布局，每两个相邻曲柄销之间都设置独立主轴颈，相比非全支撑结构，能大幅降低曲拐在交变燃烧压力下的弯曲变形量，适配高压缩比、高爆发压力的内燃机组工况。从结构细节来看，曲轴的主轴颈与曲柄销均采用等直径设计，加工时可通过外圆磨床一次装夹完成各轴颈的精加工，有效减少装夹误差带来的同轴度偏差，各主轴颈的同轴度公差控制在0.02mm以内，避免轴瓦出现偏磨、烧蚀等早期失效问题。曲柄臂采用椭圆形截面设计，相比传统矩形曲柄臂，在保证足够抗弯、

　　抗扭截面模量的前提下，能有效降低曲轴整体旋转惯量，减少内燃机急加速、急减速工况下的惯性冲击，同时平衡块与曲柄臂采用一体化锻造结构，省去了平衡块螺栓连接的装配环节，消除了连接副松动带来的动平衡失效风险。各曲柄销的相位角严格按照多缸机的点火间隔角布置，保证各缸点火顺序对应的做功行程均匀错开，让曲轴输出的扭矩波动控制在合理区间，降低飞轮端的扭转减振负荷。曲轴两端分别设置前端轴与后端法兰，前端轴预留正时齿轮、机油泵驱动齿轮、扭转减振器的安装轴段，轴段上设置的半圆键槽采用圆角过渡设计，避免键槽根部出现应力集中；后端法兰通过止口定位与飞轮连接，法兰端面的端面跳动公差控制在0.03mm以内，保证飞轮旋转时的端面跳动量符合装配要求，

　　避免离合器接合时出现抖动问题。油道设计采用斜向交叉钻孔结构，从主轴颈表面通向对应曲柄销表面，机油通过主油道进入主轴颈轴瓦间隙后，可通过内部斜油道直接输送到曲柄销与连杆轴瓦的摩擦副表面，保证高转速工况下各摩擦面的润滑可靠性，所有油道孔口都做了倒角去毛刺处理，避免杂质随机油进入摩擦面造成划伤。从安装边界来看，各主轴颈的直径尺寸匹配对应规格的滑动轴瓦，轴颈表面粗糙度控制在Ra0.8以下，保证轴瓦与轴颈的贴合度满足流体润滑的形成条件；曲轴的轴向定位设置在中间主轴颈位置，通过两侧的止推片控制曲轴的轴向窜动量在0.1-0.3mm区间，既避免曲轴受热膨胀后出现卡滞，也能保证正时齿轮、离合器等附件的正常工作位置。在实际应用场景中，

　　这类曲轴可适配乘用车汽油机、中小型商用车柴油机以及固定式发电机组动力单元，在设计阶段已经完成了动平衡校核，通过在平衡块边缘去重的方式，将曲轴的动平衡剩余不平衡量控制在允许范围内，减少高转速运行时的整机振动。建模过程中对所有轴颈的过渡圆角都做了参数化设置，可根据不同的爆发压力需求调整圆角半径，平衡应力集中系数与轴瓦有效承载宽度的矛盾，避免圆角过小导致的曲轴疲劳断裂，或是圆角过大侵占轴瓦工作宽度导致的轴瓦比压过高问题。
