带安装支座直角弯管法兰连接管路构件

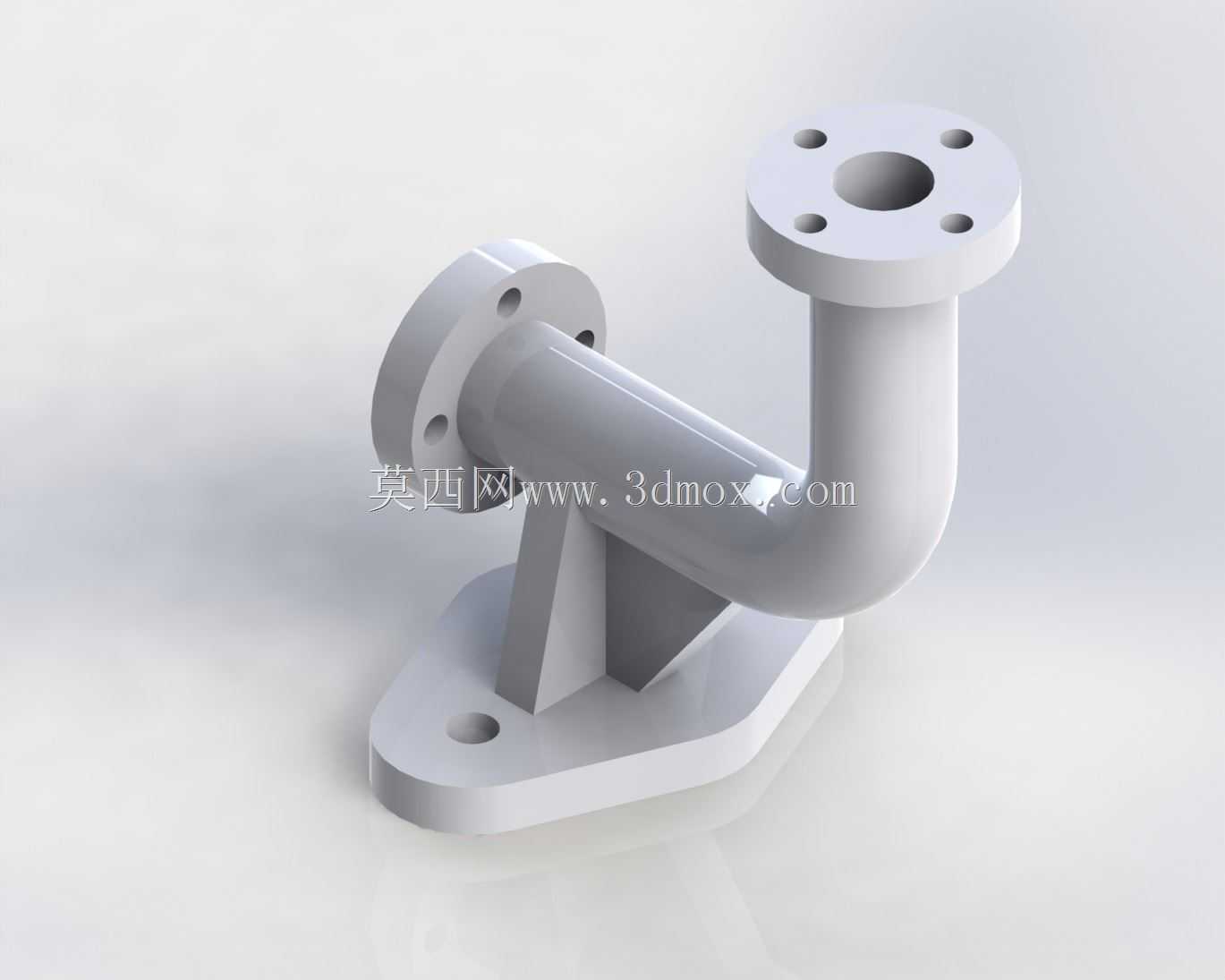

　　这类带集成安装支座的直角法兰弯管，在工业流体输送系统里属于很常见的转向连接构件，日常在小型液压站油路排布、化工实验台小口径介质输送、设备内部气路转向布局中都能见到它的应用场景，核心作用是在有限安装空间内完成管路90度转向，同时通过底部一体成型的支座直接固定在设备安装基面，省去额外配置管夹、焊接支架的工序，能有效压缩管路排布的占用空间，降低现场装配的工作量。

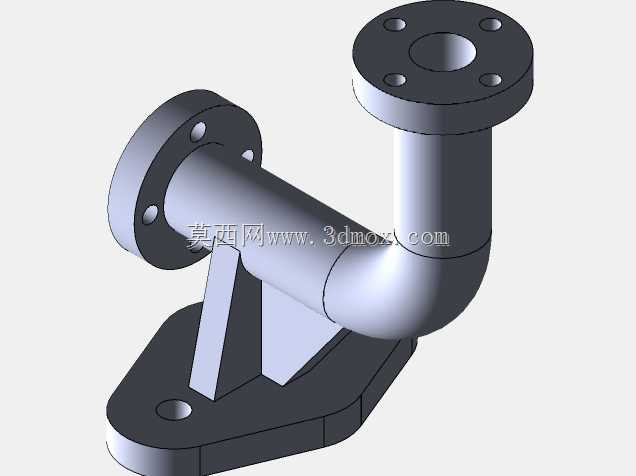

　　从结构功能来看，构件两端的法兰均采用标准四螺栓孔设计，法兰端面预留密封槽安装位，可适配对应压力等级的平垫或O型圈密封，连接时螺栓均匀锁紧即可保证端面密封性能，避免输送介质出现渗漏；弯管段采用等径圆弧过渡设计，转弯处的曲率半径经过优化，既不会因为转弯半径过小造成介质流动阻力陡增，也不会因为半径过大导致整体结构尺寸超标，介质流经转弯处时流态平稳，不会产生明显的紊流、压损问题，对于输送粘度偏高的液压油、润滑脂类介质也能保持顺畅流通。

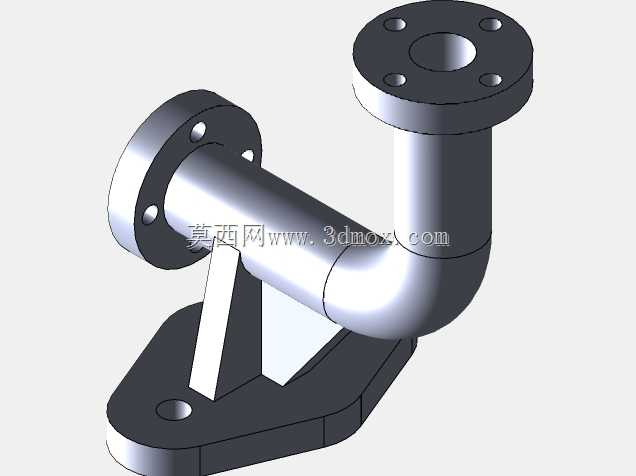

　　设计过程中首先要匹配两端法兰的安装接口尺寸，包括法兰外径、螺栓孔中心距、通孔直径、法兰端面厚度，这些参数需要和对接的管路、阀件接口完全一致，保证装配时的互换性；其次底部的安装支座采用菱形切边结构，相比方形支座能减少材料占用，两个安装孔位分布在支座对角位置，安装时可通过螺栓直接固定在设备的安装面板或基座上，支座与弯管本体之间设置了三角形加强筋，筋板同时连接弯管外侧壁和支座上表面，能够承受管路内部介质压力产生的轴向推力、以及设备运行时带来的振动载荷，避免长期使用后弯管与支座连接位置出现应力开裂，提升构件的整体结构强度。

　　安装边界方面，需要提前核算构件的整体安装空间：弯管两个法兰端面的垂直距离决定了转向后的管路伸出长度，底部支座的安装孔中心距要和基座上的预留孔位匹配，安装时要保证法兰端面与对接件端面平行，螺栓锁紧时采用对角分次锁紧的方式，避免法兰偏斜造成密封失效；支座固定时要保证安装基面的平面度，若基面存在明显凹凸，需要加装调整垫片避免支座安装时产生附加应力，导致弯管段出现变形。另外在管路排布时，要预留足够的扳手操作空间，方便法兰螺栓的锁紧与后期维护拆卸，避免因为周边构件干涉导致装配、检修时无法操作。

　　这类一体结构的弯管构件相比采用标准弯头搭配法兰、再额外焊接支架的分体式结构，整体刚性更好，装配累积误差更小，在小流量、紧凑型的设备管路布局中优势明显，不需要现场进行焊接、打磨等二次加工，拿到构件后直接通过螺栓连接即可完成装配，能有效缩短设备的组装周期，同时一体成型的结构也避免了分体焊接位置可能出现的焊接缺陷、渗漏隐患，长期使用的可靠性更高。建模过程中需要注意弯管内壁的圆弧过渡要顺滑，不能出现台阶、棱角，避免介质流动时出现滞留区，加强筋与弯管、支座的连接位置要做圆角处理，减少应力集中，法兰上的螺栓孔位置要保证位置度公差，避免对接时出现螺栓无法穿入的问题，支座上的安装孔可根据实际使用需求设计成光孔或螺纹孔，适配不同的安装固定方式。
