多槽带轮传动结构三维设计作品

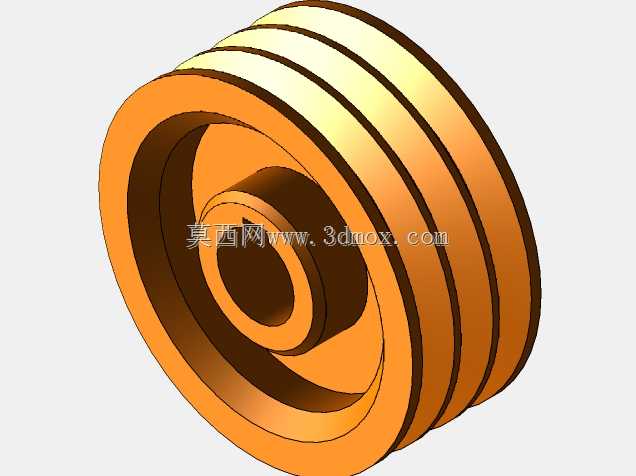

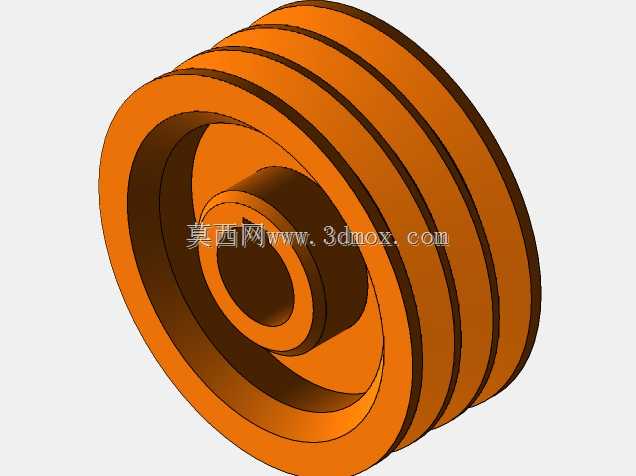

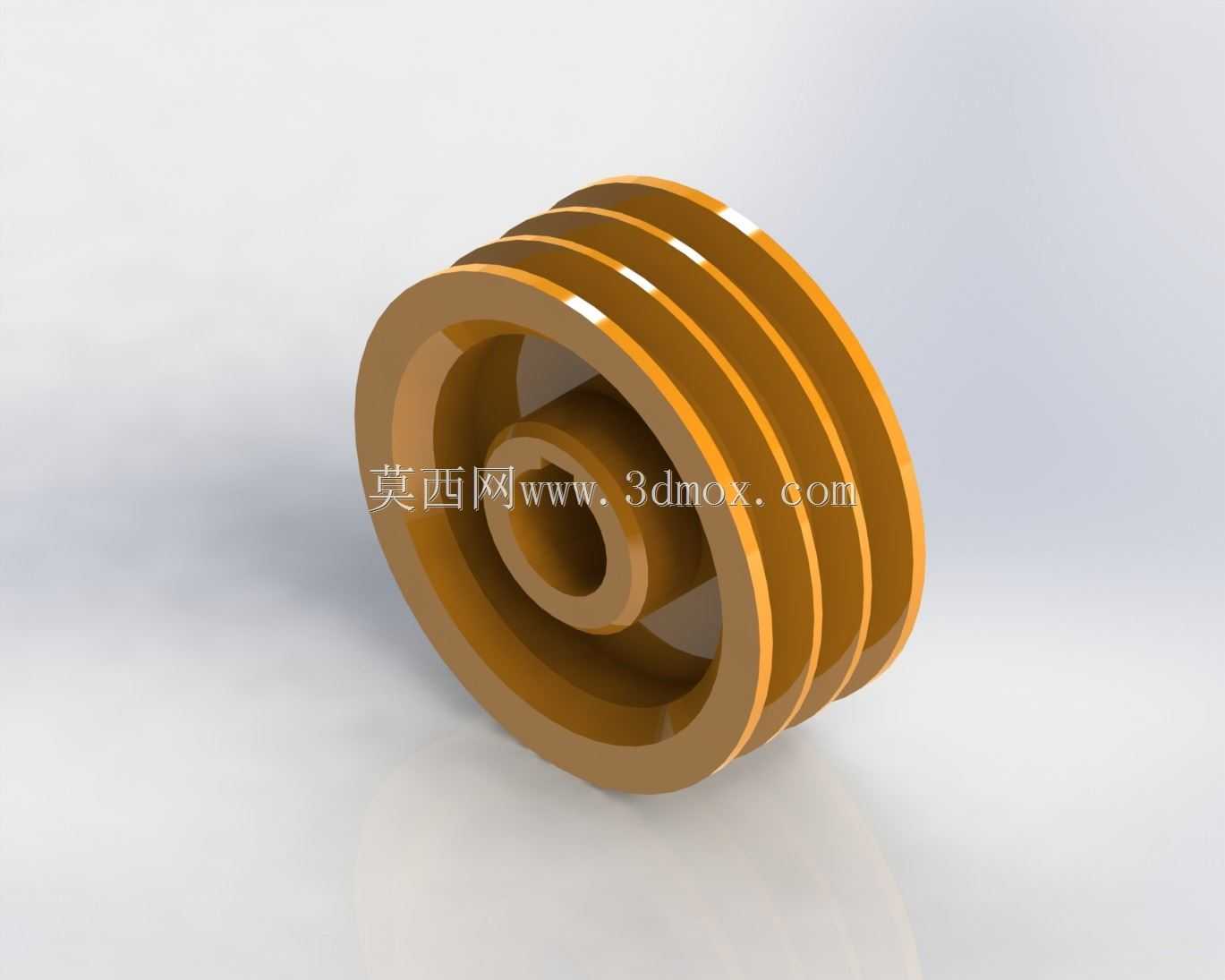

　　这类多槽带轮在常规工业传动场景里应用极广，从轻型输送线的动力传递到小型加工设备的主轴减速传动，再到民用机电产品的动力传输单元，都能见到同结构轮体的身影。区别于单槽带轮，多槽结构的设计核心是通过多根V带或者平带的并行接触，在不增大轮体外径的前提下提升传动负载能力，同时降低单根皮带的张紧力要求，减少轴端承受的径向载荷，延长支撑轴承的实际使用寿命。从结构细节来看，轮体采用一体式轮毂设计，中心的安装孔为通孔结构，适配常规的圆柱轴伸安装，孔壁预留的公差带可满足过渡配合的装配要求，装配时可通过键槽传递扭矩，也可根据实际安装场景加装顶丝实现轴向定位，适配不同的安装空间约束。轮缘部分的三道环形槽做了等距排布，槽型角度匹配标准传动带的楔角，

　　保证皮带嵌入后接触面积均匀，避免传动过程中出现皮带跑偏、局部磨损过快的问题。轮辐部分采用实心辐板结构，而非镂空设计，这一设计思路主要是针对中低速、中等负载的传动场景，实心辐板的动平衡性能更易控制，加工时不需要做额外的去重平衡处理，降低生产加工的工序成本，同时整体结构的抗冲击性能更好，在设备启停瞬间的扭矩冲击下不会出现辐板开裂的问题。从安装边界来看，轮体的轴向总宽度控制在较小的尺寸范围内，轮毂的轴向长度略大于轮缘宽度，保证安装时轮毂端面与轴肩贴合后，轮缘部分不会与周边的机架护板、传动护罩发生干涉，中心安装孔的轴线与轮缘各槽的节圆同轴度公差控制在合理区间，避免传动过程中出现皮带跳动、张紧力周期性波动的问题。在实际选型应用中，

　　这类带轮通常搭配对应型号的三角带使用，传动比可通过搭配不同节径的从动轮实现调整，可覆盖1:1到1:5范围的常规减速传动需求，中心距可根据设备的实际布局调整，适配不同的安装空间。设计过程中需要重点考量轮槽的表面粗糙度，槽面过于粗糙会加速皮带磨损，过于光滑则容易出现传动打滑，因此槽面加工时通常会控制在合适的粗糙度区间，兼顾摩擦力与耐磨性能。另外轮体的材质选择上，这类结构既可以采用铸铁铸造成型后做机加工，也可以采用硬质工程塑料注塑成型，对应不同的负载场景：铸铁材质的版本适合工业设备上的长期重载传动，塑料材质的版本适合小型家电、办公设备这类低负载、低噪音要求的场景。在三维建模过程中，轮槽的轮廓采用回转特征一次成型，保证各槽的尺寸一致性，

　　轮毂与辐板的过渡位置做了圆角处理，避免应力集中，在承受交变载荷的工况下减少应力开裂的风险。实际装配时，需要注意带轮的安装端面跳动量控制，跳动过大会导致皮带在运行过程中持续轴向窜动，加剧皮带侧边的磨损，同时产生额外的运行噪音。这类多槽带轮的结构没有冗余的设计，所有尺寸都围绕传动功能、安装便捷性、加工经济性做平衡，没有多余的装饰性结构，完全以功能实现为核心，是机械传动领域非常经典的标准化零部件结构，不同厂家生产的同规格产品都具备互换性，方便设备后期的维护更换。
