带法兰安装座的齿轮式皮带传动总成

项目分类:通用机械零部件 发布时间:2022-07-30 ID:690383
  • 带法兰安装座的齿轮式皮带传动总成
  • 带法兰安装座的齿轮式皮带传动总成
  • 带法兰安装座的齿轮式皮带传动总成

  这套带齿轮输出端的皮带传动总成,核心应用场景覆盖小型动力设备的转速匹配与扭矩传输环节,常见于便携通讯设备的动力调节模块、小型轻工机械的进给传动单元、桌面级自动化装置的动力输出端,承担电机与执行端之间的动力传递、转速变换、负载缓冲功能。从实际使用逻辑来看,这类传动结构相比纯齿轮直连传动,自带皮带传动的过载打滑保护特性,当执行端出现卡滞、负载突增的工况时,皮带与带轮之间会产生微量打滑,避免刚性连接状态下齿轮崩齿、电机堵转烧毁的问题,同时皮带的阻尼特性可以吸收电机运转产生的高频振动,降低传动链路的噪音传导,提升末端执行件的运转平稳性。

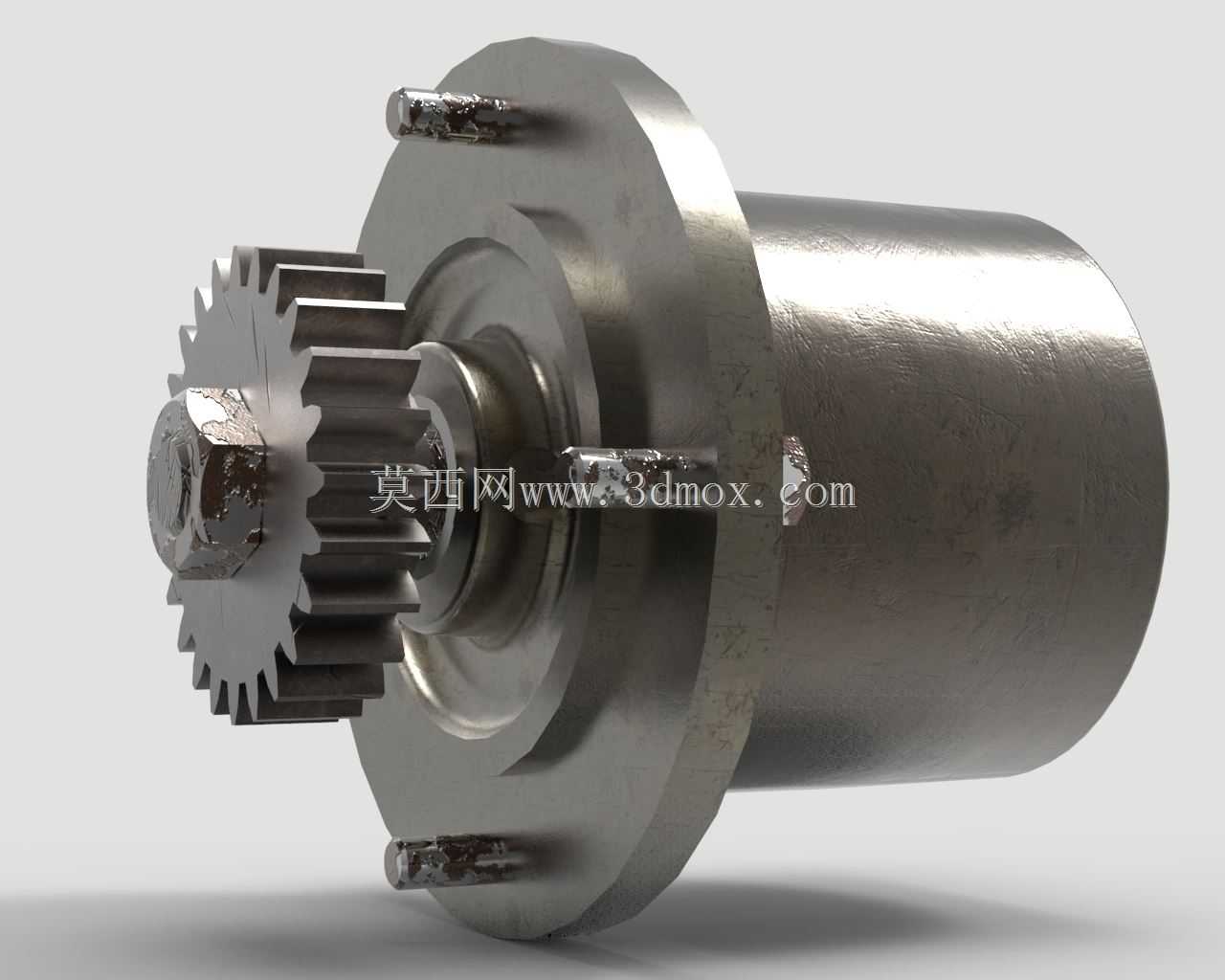

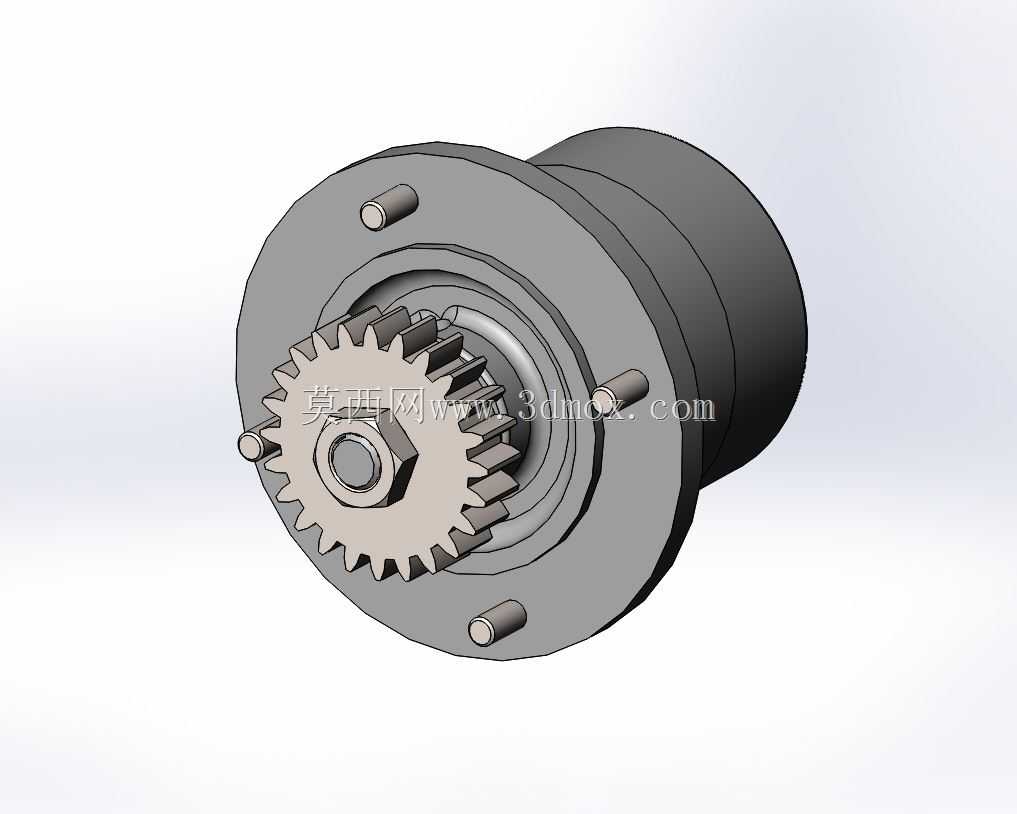

  从结构设计思路来看,总成采用一体化法兰安装座作为承载基体,法兰盘上均匀分布三个安装销柱,对应安装基座上的定位孔,安装时直接将法兰贴合安装面,销柱插入定位孔后即可完成径向与周向定位,不需要额外做同轴度校准,大幅降低现场装配的调试难度,这种安装结构的边界尺寸适配性较强,法兰盘的外径设计匹配常规小型设备的安装位间距,筒体部分的外径控制在紧凑区间,可嵌入设备内部的预留安装腔,不会占用过多外部布局空间。输出端采用直齿圆柱齿轮结构,齿轮的模数、齿厚参数匹配常规小型传动链路的啮合要求,齿部做了等强度齿形优化,齿根圆角过渡处理,避免应力集中导致的齿根断裂,齿轮与输出轴采用过盈配合加周向销钉固定,保证大扭矩输出下不会出现齿轮与轴的相对转动。

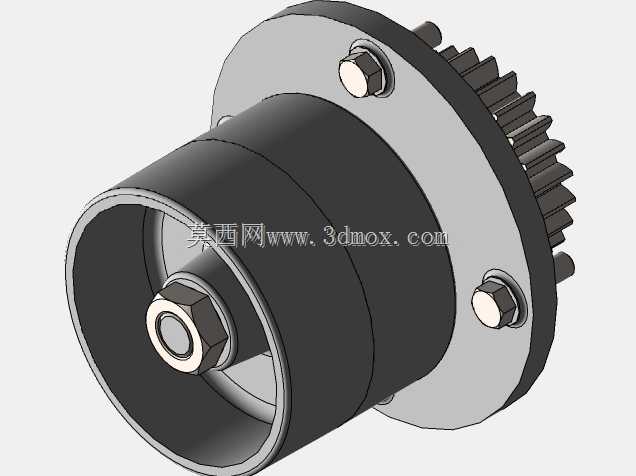

  内部传动链路的设计上,输入侧的带轮与输出齿轮轴之间设置了双轴承支撑结构,两个轴承分别布置在筒体的两端,对输出轴形成简支梁支撑,相比单轴承悬臂支撑,这种结构可以承受更大的径向负载,当皮带张紧力作用在输入带轮上时,轴承可以均匀承受径向载荷,减少轴的挠曲变形,保证齿轮啮合时的齿面接触均匀,避免偏载导致的齿面异常磨损。皮带轮的槽型匹配常规窄V带或者同步带的安装要求,用户可以根据实际传动转速、扭矩需求更换对应规格的传动带,不需要改动总成的主体结构,适配性较强。

  在实际选型应用中,需要注意安装边界的几个核心尺寸:法兰安装面到齿轮端面的轴向伸出长度,要匹配啮合齿轮的轴向位置,避免齿轮啮合时出现轴向错位;三个安装销柱的分布圆直径,要和安装基座的孔位分布圆完全一致,保证安装后总成的同轴度符合要求;筒体部分的外径要小于安装腔的内径,预留0.5-1mm的装配间隙,避免装配时出现卡滞,同时要预留皮带安装与张紧的操作空间,不能让周边结构件干涉皮带的安装与运转。另外在日常维护层面,这种集成式传动总成不需要频繁拆解维护,轴承内部预填了长效润滑脂,正常工况下可以满足长期运转的润滑需求,只需要定期检查皮带的张紧度与磨损情况,及时调整张紧力或者更换磨损的皮带即可,维护成本较低。

  从建模练习的角度来看,这个总成的结构覆盖了法兰类零件建模、轴类零件建模、齿轮参数化建模、标准轴承调用、装配体配合约束、干涉检查等多个SolidWorks装配练习的核心知识点,建模过程中需要注意各个配合面的尺寸公差匹配,比如轴承与轴的配合、轴承与筒体座孔的配合、齿轮与轴的配合,都要按照机械设计的公差要求设定合理的配合间隙或者过盈量,装配完成后要做全局干涉检查,确认各个运动部件之间没有静态干涉,同时可以通过运动仿真模拟齿轮啮合、皮带传动的运转过程,验证传动链路的运动合理性,对于掌握小型集成式传动组件的设计逻辑有较强的练习价值。
