带腰型安装孔的双支撑铰接固定支座

项目分类:通用机械零部件 发布时间:2022-07-30 ID:690403
  • 带腰型安装孔的双支撑铰接固定支座
  • 带腰型安装孔的双支撑铰接固定支座
  • 带腰型安装孔的双支撑铰接固定支座
  • 带腰型安装孔的双支撑铰接固定支座
  • 带腰型安装孔的双支撑铰接固定支座

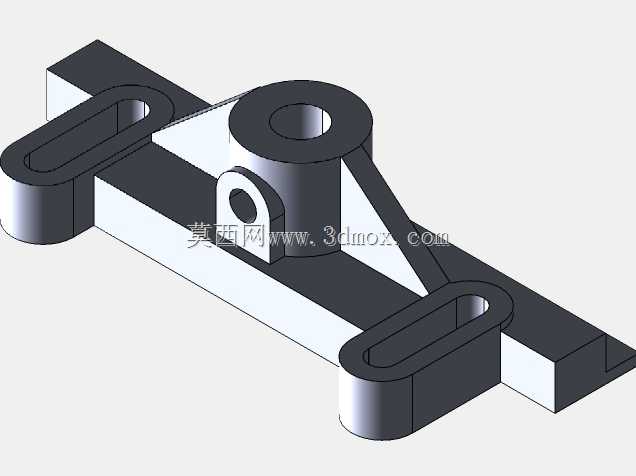

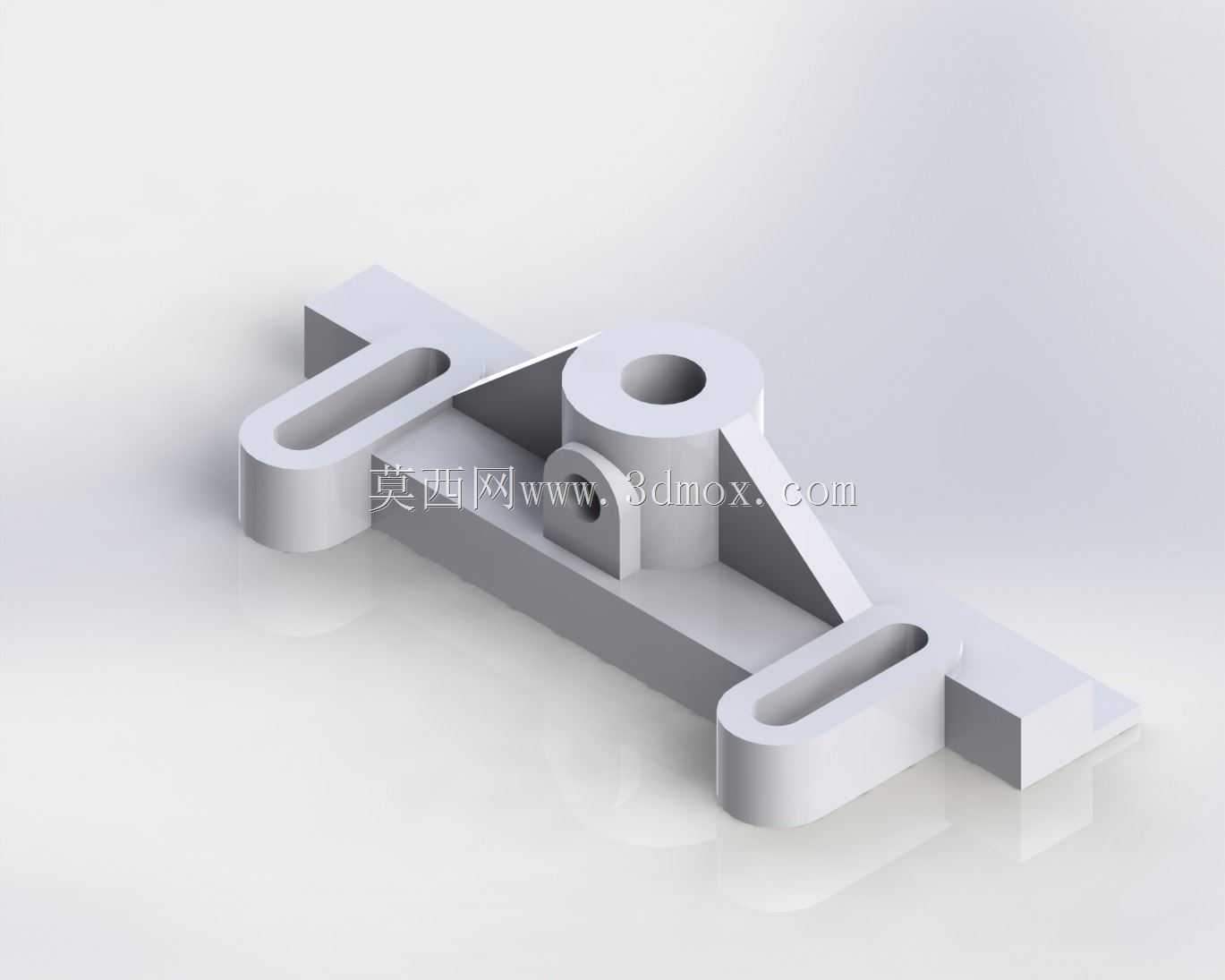

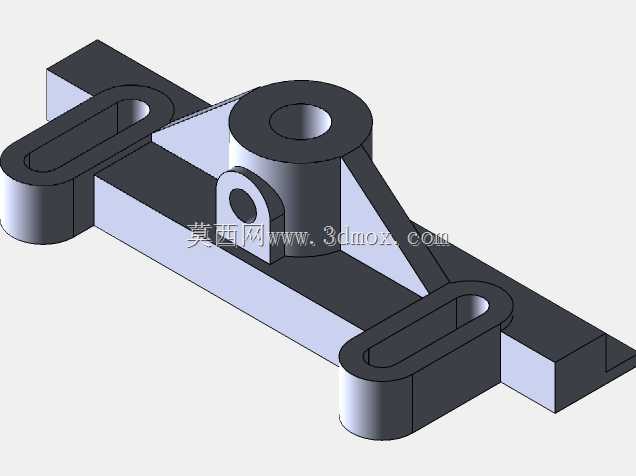

  这类带双侧腰型安装孔的铰接固定支座,在轻工输送线、小型自动化工作站的辅助定位结构里应用十分普遍,日常做线边工装改造、小型执行元件的安装固定时,经常会用到这类结构件。从结构功能上看,主体采用一体化铣削成型的基体设计,中部的带孔圆柱凸台是核心铰接点位,用来穿装铰接销轴,连接摆臂、连杆类活动构件,凸台旁侧的小直径半圆柱加强结构,是为了抵消铰接点位受径向载荷时产生的应力集中,避免长期往复摆动后凸台根部出现疲劳裂纹。两侧延伸出的安装臂上开设的长圆形腰型孔,是安装调节的核心设计,现场安装时不需要提前做到绝对精准的孔位对位,可沿着腰型孔的长度方向微调支座的固定位置,补偿机架焊接、型材拼接带来的安装累计误差,调整到位后再穿装螺栓锁紧即可,

  大幅降低现场装配的对位难度。设计这类支座时,首先要确认中部铰接孔的配合公差,通常和销轴采用H7/g6的间隙配合,保证铰接转动时无卡滞,同时不会有过大的径向窜动;两侧的三角形加强筋连接安装臂与中部凸台,是在不额外增加整体壁厚的前提下,提升支座整体抗扭、抗弯刚度的最优方案,若去掉加强筋,当铰接点承受偏载时,安装臂很容易出现向外张开的形变,导致铰接孔轴线偏移,加剧销轴与孔壁的磨损。从安装边界来看,两个腰型孔的中心距要匹配常用的40系列、50系列工业铝型材的安装槽间距,腰型孔的宽度要适配M6、M8规格的内六角圆柱头螺栓穿装,支座底部的安装平面要求平面度控制在0.1mm以内,保证锁紧后和安装基面完全贴合,不会出现局部翘曲导致的受力不均。

  中部铰接凸台的高度要匹配所连接摆臂的厚度,预留足够的轴向安装空间,避免摆臂转动时和安装基面、加强筋发生运动干涉。实际使用场景中,这类支座常用来安装小型导向轮、缓冲挡块、微动触发摆杆,或是作为小型气动元件的尾部铰接支撑,比如薄型气缸的尾部铰接安装就可以采用这类支座,腰型孔的调节余量可以补偿气缸行程安装时的位置偏差,保证气缸活塞杆伸缩时无别劲现象。建模过程中要注意各部位的圆角过渡,尤其是加强筋与基体、凸台连接的位置,不能做成尖锐直角,一方面是实际加工时铣刀无法加工出绝对直角,另一方面尖锐转角处的应力集中系数会大幅提升,在往复载荷作用下很容易萌生裂纹,通常R1-R2的过渡圆角就可以满足应力分散的需求,同时不会影响相邻构件的装配空间。

  支座的整体厚度要根据额定承载来选定,常规轻载场景下10-15mm的基体厚度即可满足500N以内的径向载荷需求,若承载更大则需要同步加厚基体、加大铰接孔直径与安装螺栓规格。另外要注意安装臂末端的斜切设计,并非单纯的外观造型,而是为了避让安装位置周边的型材凸边、管线接头等障碍物,避免安装时出现空间干涉,这类细节往往是现场装配时才会发现的问题,设计阶段提前做避让处理,能省去很多现场修磨的工作量。
