小仓TX07型空气增压器结构设计

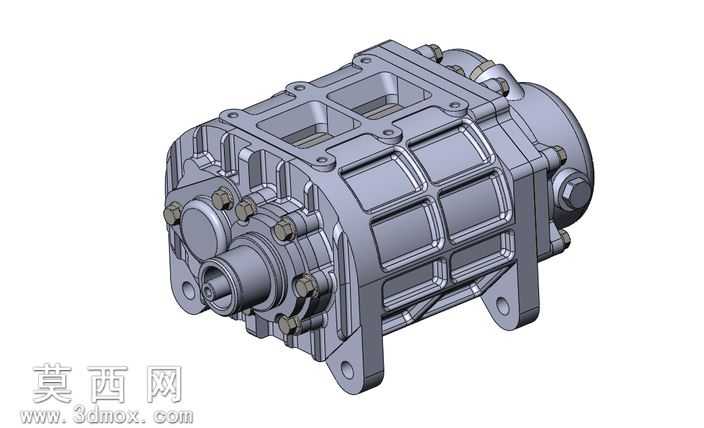

本作品为小仓TX07型空气增压器的三维参数化设计模型，建模过程严格遵循机械设计规范与实物测绘比例，完整还原了该款730排量空气压缩机的全部结构细节。建模阶段采用自顶向下的设计思路，先搭建整体装配骨架，确定输入轴、压缩腔、壳体、端盖等核心部件的空间位置与装配基准，再逐一拆分零件进行精细化建模，确保各部件间的装配间隙、配合公差符合实际生产要求。模型壳体部分采用加厚筋条结构设计，建模时通过拉伸、拔模、阵列等特征还原壳体表面的加强筋布局与安装支脚结构，既保证壳体的结构强度展示效果，也清晰呈现了壳体上的螺栓孔定位、密封槽结构细节。核心压缩腔部分完整还原了转子腔的型线结构、进排气口的导流结构，端盖部位精准复刻了轴承安装位、油封槽、轴伸端的密封结构，外接的连接法兰、传感器安装位、管路接口均按照实物尺寸建模，可直接用于装配干涉检查、结构原理演示。材质渲染阶段，主体壳体采用铸铝哑光材质，还原压铸铝合金的磨砂金属质感，螺栓、轴类零件采用调质钢材质，添加轻微的金属反光与倒角高光效果，密封件、胶圈部分采用黑色橡胶材质，区分不同部件的材质属性，让整体渲染效果贴近实物外观。模型的所有运动部件均保留了正确的装配约束关系，输入轴与转子、轴承的配合关系清晰，可用于运动仿真演示，直观展示增压器的工作过程，整体结构无冗余特征，建模逻辑清晰，可直接用于教学演示、产品结构参考、二次开发设计等场景，完整呈现了容积式空气增压器的典型结构设计特点。
