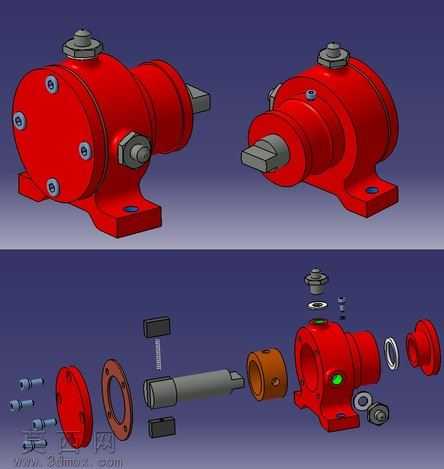

红色叶片式压缩机结构三维设计作品

本作品为叶片式压缩机的三维结构设计成果，建模阶段依托专业三维设计软件完成全参数化构建，首先对压缩机的整体功能逻辑进行拆解，围绕容积式压缩的工作原理规划各部件的建模顺序，先完成底部一体式安装支座的结构搭建，精准还原支座上的安装定位孔位与支撑加强结构，保证支座的承重受力结构符合实际工业安装需求。随后构建压缩机的核心腔体外壳，采用红色哑光漆面材质进行渲染表现，外壳上的紧固螺栓孔位按照圆周均匀排布的规则精准定位，每个孔位的倒角、沉台结构都严格参照实际加工工艺进行还原，避免出现工艺不合理的尖锐结构。在腔体的进出介质接口位置，分别设计了外螺纹连接接头与顶部的调压限位结构，接头部位采用金属镀铬材质进行渲染，通过材质粗糙度、反光度的参数调整，区分金属机加工面与漆面外壳的视觉差异，提升模型的真实感。模型内部的叶片转子结构采用隐藏式装配设计，在外观展示状态下可清晰呈现外部装配关系，切换至剖视视角时可完整展现叶片在转子槽内的滑动结构、腔体与转子的偏心配合关系，完整还原叶片式压缩机通过转子旋转带动叶片伸缩改变腔室容积，实现介质吸入、压缩、排出的工作逻辑。建模过程中对所有配合面进行了公差预留设计，保证各部件在虚拟装配状态下无干涉问题，渲染阶段采用柔和的工业产品布光方案，通过主光源、补光源与环境光的参数搭配，突出外壳漆面的质感与金属接头的反光特性，同时清晰展现各部件的轮廓边界与结构细节。整体设计兼顾了外观展示效果与内部结构的合理性，既可以作为工业产品展示素材使用，也能够为叶片式压缩机的结构优化、教学演示提供精准的三维数字模型参考，各部件的尺寸比例均参照同类型实际工业产品进行等比例缩放设计，保证模型结构的工程参考价值。
