壁挂式异形支撑连接支架结构设计

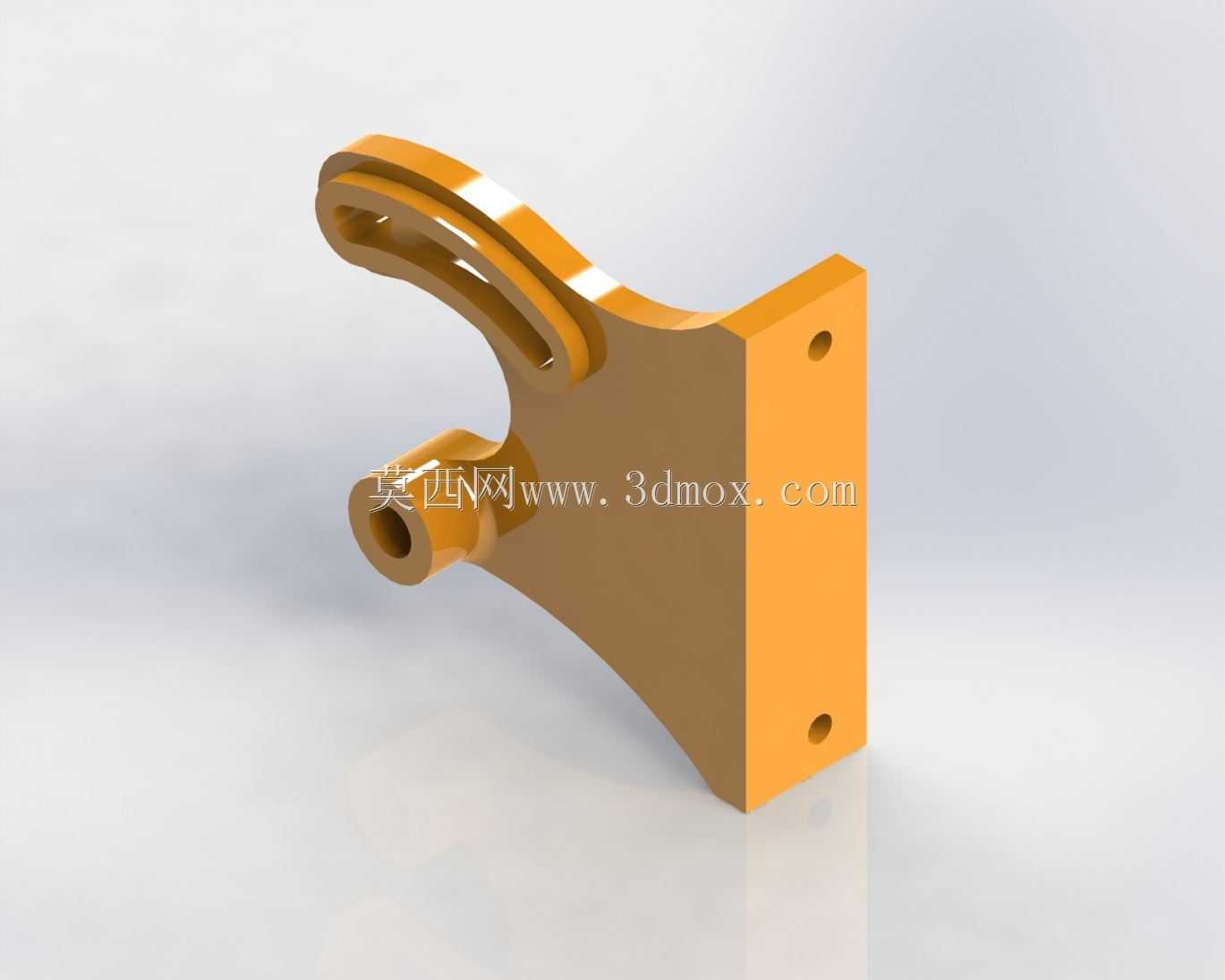

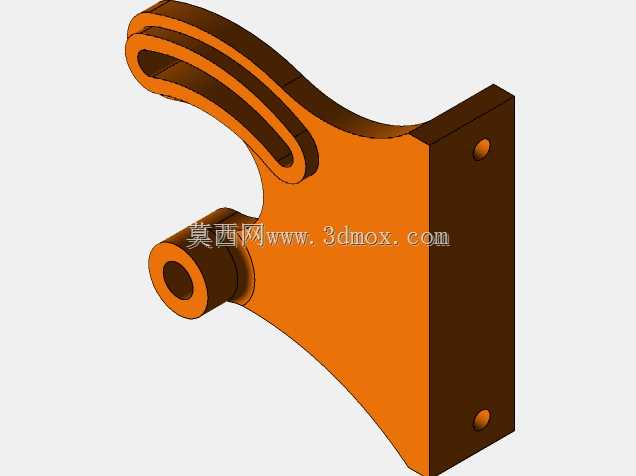

　　这款壁挂式异形支撑连接支架，是面向通讯设备、小型机电模组侧装固定场景开发的结构件，日常在户外通讯机柜内部走线固定、小型信号处理模块侧装支撑、桌面小型设备侧边拓展挂载这类场景里都能见到它的应用，核心作用是在垂直安装基面与被支撑构件之间形成刚性连接，同时承担垂直方向载荷与侧向的倾覆力矩，避免被支撑件出现松动、移位或者振动脱落的问题。从结构设计逻辑来看，这款支架没有采用常规的直角折弯板材方案，而是做了一体化的变截面弧形过渡设计，安装侧是平直的矩形安装基面，上面预留了两个同轴的安装通孔，孔位间距按照常规壁挂安装的通用间距设置，适配M4-M6规格的紧固件，安装基面的厚度经过载荷校核，在承担5kg以内的静态挂载载荷时，

　　安装面的平面度变形量可以控制在0.1mm以内，不会因为长期受力出现安装面翘曲导致的固定失效。支架的支撑臂部分没有做等厚度设计，而是从安装面往支撑端逐步做了厚度收窄，同时在臂身的过渡区域做了大圆弧的应力释放结构，避免直角转折位置出现应力集中，在承受交变振动载荷的时候，不会在转折位置萌生疲劳裂纹。支撑端做了分叉式的双连接耳结构，两个连接耳上预留了同轴的铰接通孔，同时在耳片侧面延伸出一个带通孔的圆柱凸台，这个凸台既可以作为销轴的限位支撑，也可以作为走线的过线座或者辅助定位的基准面，适配不同的被连接件安装需求，既可以通过铰接孔实现被支撑件的角度调整，也可以通过侧面凸台实现刚性锁止固定。从安装边界来看，

　　这款支架的安装基面宽度控制在40mm以内，整体伸出长度不超过80mm，不会占用过多的安装空间，在狭小的机柜内部或者设备侧壁安装时，不会和周边的其他构件产生干涉。支架的所有棱边都做了R1以上的倒圆角处理，没有尖锐的毛刺边，安装操作的时候不会划伤操作人员，也不会刮破连接的线缆表皮。在实际选型使用的时候，需要注意安装基面的贴合度，安装时要保证两个固定孔的紧固件锁紧力矩一致，避免单边受力导致支架倾斜；支撑端的铰接孔配合间隙控制在0.05-0.1mm之间，既保证铰接转动的顺畅度，也不会因为间隙过大出现支撑晃动。如果是用于有振动的工况场景，可以在安装基面和墙面之间加装薄橡胶减震垫，降低振动传递到支架上的幅值，提升整体连接的可靠性。

　　这款支架的结构没有多余的冗余设计，所有的结构特征都对应实际的功能需求，没有为了造型做无意义的曲面设计，弧形过渡的结构除了提升应力分布表现之外，也能在注塑或者压铸生产的时候提升材料的流动性，降低成型缺陷的出现概率，适合批量生产加工。
