多接口法兰式流体转接接头结构设计

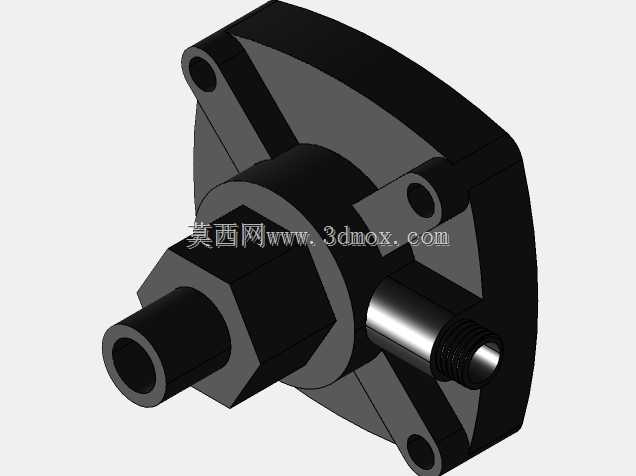

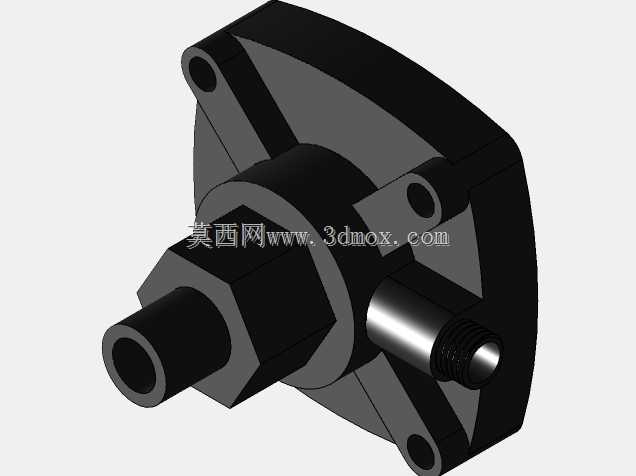

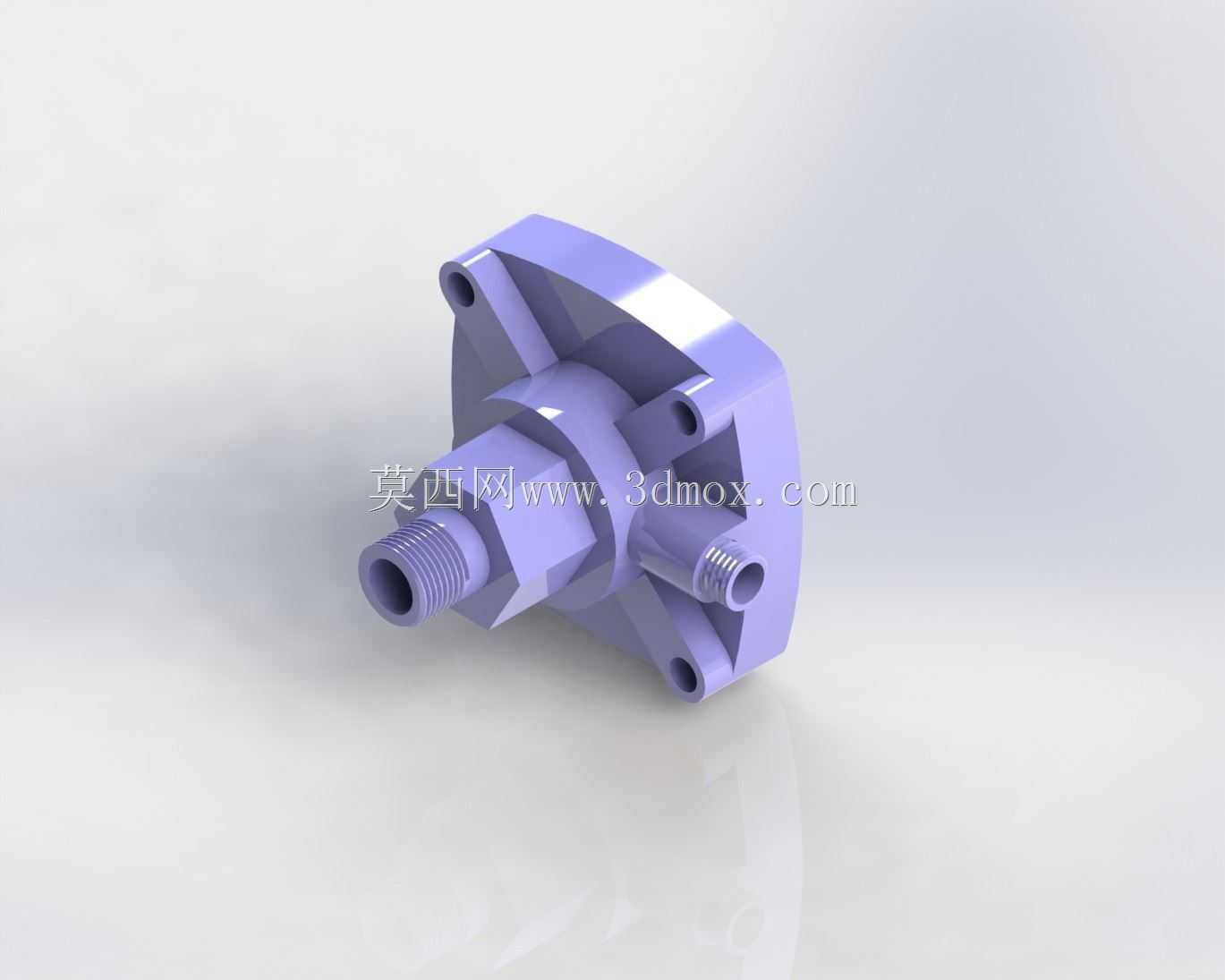

　　这类多接口法兰式转接接头，主要应用在小型流体管路的分路汇流场景，常见于实验室流体试验台、小型气动控制回路、低压润滑系统的管路排布中，承担单路流体拆分至多支路输出、或是多支路流体汇流至单路主管的转接功能，相比直接在主管上开孔焊接支管，这类一体式转接接头能避免焊接带来的管路变形、焊缝渗漏风险，同时在后期管路维护时可直接拆卸接头更换支路元件，无需切割改动主管路。从结构设计逻辑来看，接头主体采用一体式切削加工成型，主体基座为带安装孔的方形法兰结构，四个角位的通孔为安装固定位，安装时可通过螺栓穿过通孔将接头整体固定在设备面板、阀组安装板或是管路支架上，安装面与基座背面贴合，能保证接头在流体压力波动、管路振动工况下不会出现移位，

　　方形法兰的安装边界相比圆形法兰更适配方形安装位的布局，在紧凑的设备腔体内能更高效利用安装空间，不会出现圆形法兰相邻安装位干涉的问题。接头的主通路为轴向设置的外螺纹接口，接口处加工有标准管螺纹，可直接对接带内螺纹的主管路，螺纹段的长度经过适配设计，既能保证螺纹旋合深度满足密封要求，又不会因为旋入过长导致通路内部流道截面缩小，影响流体通流效率。除了轴向主接口外，接头侧部设置有侧向的外螺纹支路接口，支路接口与主通路内部的流道垂直连通，流道转角处做了圆弧过渡处理，避免直角转角带来的流体阻力激增，同时减少流体介质在转角处的滞留，对于输送带有微小颗粒的润滑介质、或是低压气体介质时，能降低颗粒沉积堵塞流道的概率。接头主体的凸台结构做了等壁厚设计，

　　在保证整体结构强度的前提下尽可能控制零件重量，同时壁厚均匀的结构在采用塑料或是金属压铸、3D打印加工时，能避免壁厚不均带来的冷却收缩变形，提升零件加工的良品率。安装时需要注意，法兰安装面与固定面板之间需要根据流体介质特性加装密封垫片，垫片的内孔需要完全覆盖接头的主流道入口，避免垫片遮挡流道影响通流，侧向支路接口连接管路时，需要采用开口扳手卡紧接头侧部的加工平面，避免旋紧管路时接头整体跟转，导致法兰面的密封垫片移位出现渗漏。这类接头的流道通径设计适配小流量流体输送场景，主通路通径与支路通径根据实际流量需求做了匹配，不会出现支路通径过大导致分流不均、或是通径过小带来的压损过大问题，在气动回路中使用时，可直接在侧向支路接口连接调速阀、

　　压力表等气动元件，无需额外加装过渡接头，能简化管路布局，减少管路连接点的渗漏风险。在低压润滑系统中使用时，接头可将主油路的润滑油分流至多个润滑点，一体式的结构能避免多个三通接头串联带来的管路杂乱问题，同时法兰式的固定方式能让整体管路排布更规整，方便后期设备维护时排查管路故障。设计这类接头时，需要重点校核法兰安装孔的位置度，保证四个安装孔与固定面板的孔位完全对齐，避免强行安装导致接头主体出现内应力，长期使用后出现应力开裂的问题，同时内部流道的相交处需要做去毛刺处理，避免金属碎屑残留随流体进入下游元件，造成阀件卡滞、喷嘴堵塞等故障。接头的外部棱角均做了倒角处理，一方面避免安装时划伤操作人员，另一方面倒角结构能引导接头顺利装入安装位，不会因为棱角卡滞导致安装不到位。
