带挂钩圆柱螺旋拉伸弹簧结构设计

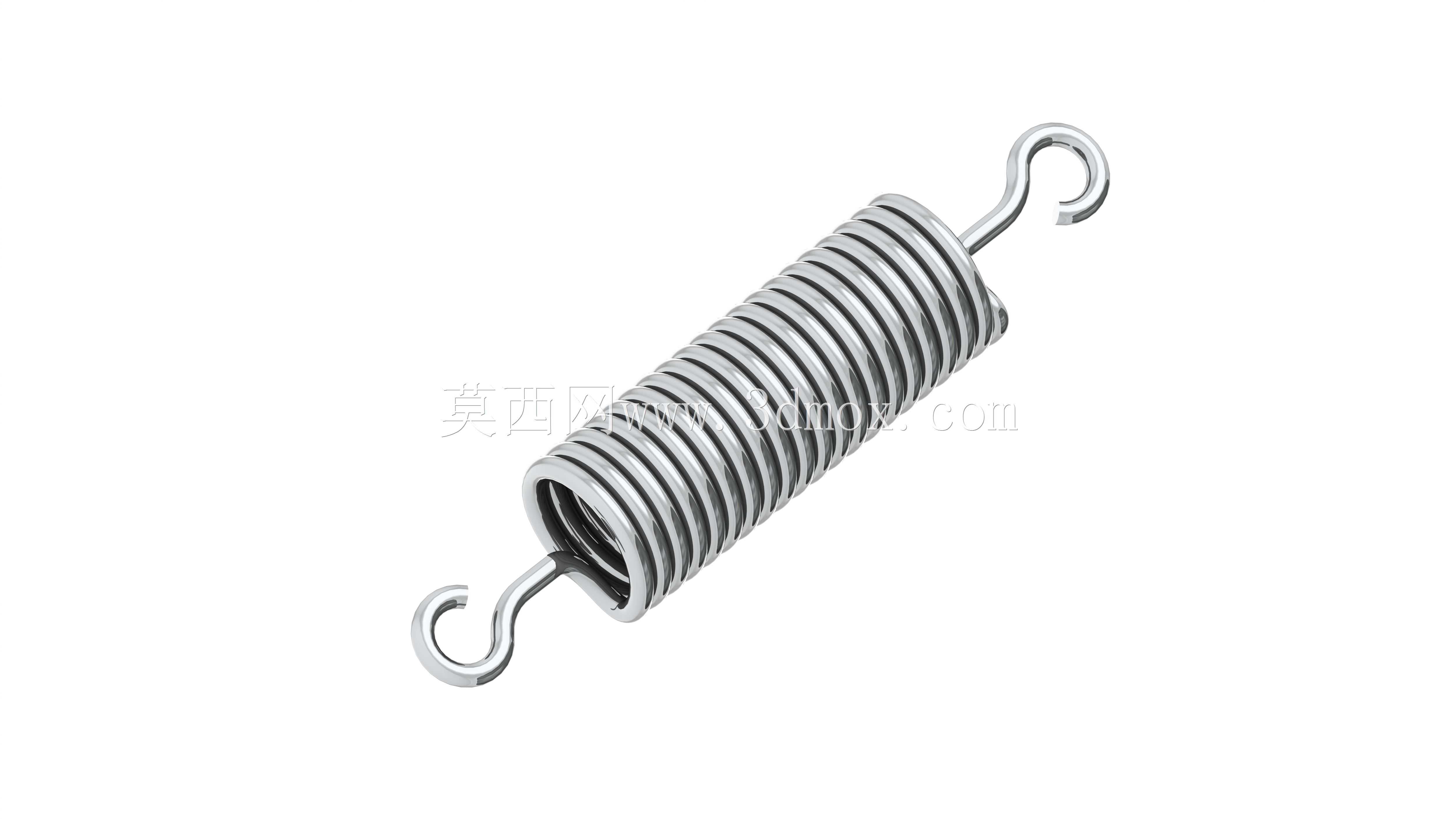

　　这款带挂钩的圆柱螺旋拉伸弹簧，是机械传动与复位机构中极为常见的弹性储能元件，在各类需要提供拉伸复位力、张紧力、载荷缓冲的场景中都有广泛应用。从日常的门窗启闭复位结构、健身器材的阻力提供部件，到工业设备里的阀门启闭复位、输送线张紧机构、自动化夹具的回弹结构，甚至小型电子设备的触点复位结构中，都能见到这类拉伸弹簧的身影，其性能直接影响整套机构的动作可靠性与使用寿命。

　　从功能特性来看，这款拉伸弹簧采用等节距圆柱螺旋结构，两端一体成型的半圆挂钩是核心受力连接部位，工作时两端挂钩分别挂接在机构的两个固定点位上，当两个点位产生相对位移时，弹簧被拉长，内部产生弹性形变，从而提供反向的拉伸复位力，将机构拉回初始位置，或是持续提供恒定的张紧力维持机构的张紧状态。和压缩弹簧不同，拉伸弹簧在自由状态下簧圈是紧密贴合的，初始预紧力的设计是这类弹簧的核心要点之一，合理的初拉力可以避免机构在空载状态下出现弹簧松脱、晃动的问题，同时能在较小的安装空间内提供足够的工作行程。

　　在设计思路上，这款弹簧的簧丝直径、中径、有效圈数、挂钩形式都是根据实际工况的载荷需求、行程需求、安装空间来匹配确定的。首先需要根据机构需要的最大拉伸力、工作行程，计算出需要的弹簧刚度，再匹配对应的簧丝直径与弹簧中径，确保弹簧在最大拉伸长度下的切应力处于材料的许用应力范围内，避免出现塑性变形甚至断裂的问题。两端的挂钩采用和簧圈同直径的簧丝一体弯折成型，挂钩的弯折半径经过优化，避免弯折处出现过大的应力集中，挂钩的开口尺寸与挂接部位的销轴直径匹配，既保证安装便捷，又避免工作过程中出现脱钩的风险。簧圈部分的表面做了光滑处理，没有明显的加工划痕，减少应力集中点，提升弹簧的疲劳寿命，适配频繁往复拉伸的工作场景。

　　从安装边界来看，这类弹簧的安装需要预留足够的拉伸行程空间，自由状态下的长度是两个挂钩端点之间的距离，安装时需要根据初拉力的要求确定初始挂接间距，不能强行过度拉伸超过弹簧的极限拉伸长度，否则会导致簧丝产生塑性变形，失去弹性复位能力。安装时要保证两个挂接点的受力方向和弹簧的轴线重合，避免出现偏载，偏载会导致弹簧在拉伸过程中簧圈出现侧向摩擦，不仅会增大额外的阻力，还会导致局部簧圈应力过大，提前出现断裂失效。挂钩与挂接销轴之间要保留合理的活动间隙，避免工作过程中出现卡滞，同时要注意销轴的边缘做倒角处理，防止长期往复运动过程中磨损挂钩的弯折部位。

　　在实际选型应用中，这类拉伸弹簧的材质通常根据使用环境确定，普通工况下采用碳素弹簧钢丝即可满足强度与疲劳寿命要求，在有腐蚀环境的场景下会采用不锈钢丝，有高温需求的场景则会选用合金弹簧钢丝。这款模型的结构完全按照实际加工工艺建模，簧圈的螺旋升角、挂钩的弯折弧度都和实际量产的弹簧结构一致，可直接用于机构的装配干涉检查、运动仿真验证，帮助设计人员提前确认弹簧在机构运动全行程中是否会和周边零部件出现碰撞，匹配最合适的弹簧参数，减少实物试装的迭代次数。在自动化设备的张紧机构设计中，这类弹簧还常和调节螺杆配合使用，通过调整弹簧的初始拉伸长度来调整张紧力的大小，适配不同工况下的张紧需求，比如同步带张紧结构、链条张紧结构中，就常利用这类拉伸弹簧提供持续的张紧力，补偿传动件长期使用产生的磨损伸长量，保证传动的稳定性。
