6英寸深井潜水泵推力轴承结构设计

　　在农用提水、矿区深井供水、地热井取水这类大深度取水场景中，6英寸规格的井用潜水电泵是应用占比极高的核心提水设备，这类设备长期浸没在数十米甚至上百米的井下水体中运行，整套泵体与电机的转子组件重量、抽水作业时产生的轴向水推力，全部需要由泵组内置的推力轴承来承载，一旦推力轴承出现磨损、承载失效，会直接导致转子下沉、叶轮与泵壳碰磨，短时间内就会造成整台潜水泵卡滞烧毁，这类故障在深井作业场景下的维修成本极高，需要将整串数百米的扬水管与泵体全部提升至地面才能检修，因此推力轴承的结构设计合理性，直接决定了深井潜水泵的无故障运行周期。

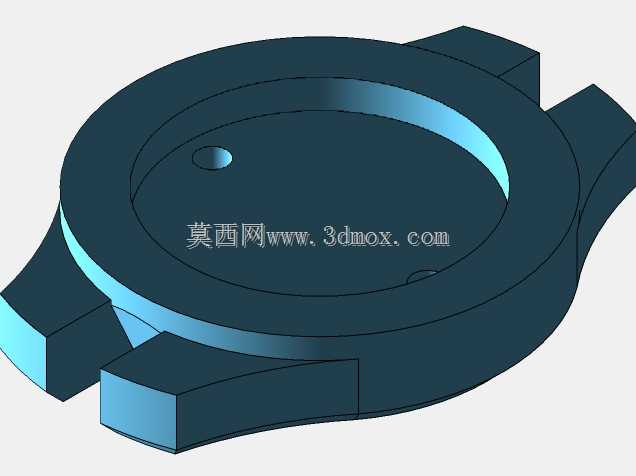

　　这款适配6英寸井径的推力轴承，在结构设计上首先匹配了6英寸潜水泵的筒体内径安装边界，整体采用圆盘式对称结构，没有突出的异形结构，能够直接嵌入泵体下部的轴承座腔体内，不需要额外设计复杂的定位结构，安装时仅需要对准轴孔套入泵轴，通过端面的止口与轴承座贴合即可完成定位，适配的泵轴直径、轴承座腔体深度都严格匹配6英寸潜水泵的通用安装尺寸，不需要对现有泵体结构做修改就可以直接替换使用，能够兼容同规格的大多数井用潜水泵产品。

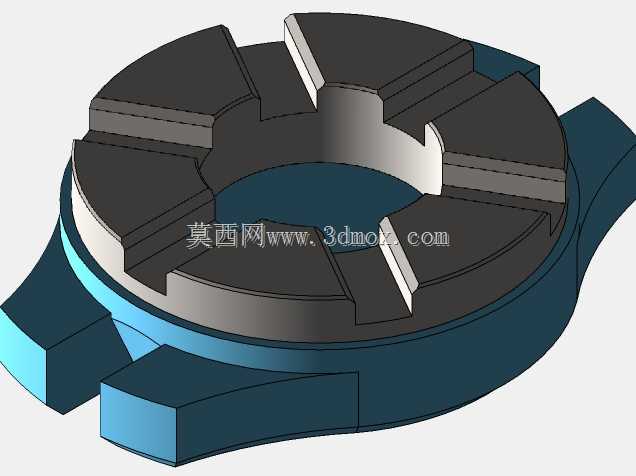

　　从功能特性来看，这款推力轴承主要承受轴向方向的载荷，与普通径向轴承不同，它的核心工作面是两端的环形摩擦端面，运行过程中转子的轴向力会通过轴肩传递到轴承的动环端面，再通过静环端面传递到泵体的轴承座上，将轴向载荷均匀分散到整个环形接触面上，避免局部应力集中。设计时特意将摩擦端面的有效接触宽度控制在合理区间，既保证足够的承载面积来适配深井泵大扬程下的高轴向推力，又不会因为接触面积过大导致运行时摩擦阻力矩过高，减少无用的功率损耗，提升泵组整体的运行效率。轴承的中心轴孔采用间隙配合设计，既能够保证泵轴顺利穿入，又可以预留足够的热膨胀余量，避免井下温度变化或者长时间运行发热导致轴孔抱死，同时轴孔边缘做了倒角导向处理，安装时不需要刻意精准对位就可以顺利套入，适合井下作业时相对受限的安装操作条件。

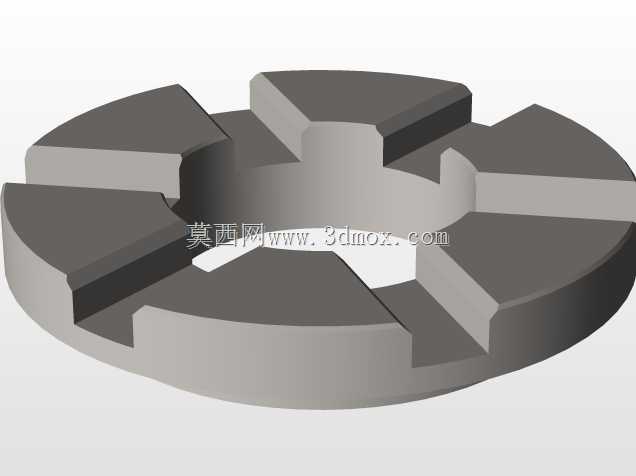

　　在实际应用场景中，这类推力轴承的运行环境相对恶劣，不仅要承受持续的轴向载荷，还要长期浸泡在水体中，接触水中的泥沙、矿物质杂质，因此在结构设计上，摩擦端面采用了分体式的耐磨层设计，耐磨层与基体结合牢固，能够在含少量泥沙的水体中保持较好的耐磨性能，不会因为少量杂质进入摩擦面就出现快速磨损。同时轴承的基体上设计了均匀分布的导流槽，运行时水体可以顺着导流槽进入摩擦端面之间，形成薄薄的水膜来起到润滑和冷却的作用，带走摩擦产生的热量，同时将进入摩擦面的微小泥沙颗粒顺着水流冲出，避免颗粒嵌入摩擦面造成磨粒磨损，这一设计能够大幅提升轴承在含沙水体中的使用寿命，适配我国多数地区农用机井的水质条件。

　　从设计思路层面，这款推力轴承没有采用过于复杂的结构，所有结构特征都围绕深井潜水泵的实际使用需求设计，没有多余的装饰性结构，所有的倒角、圆角、槽体结构都服务于安装便利性、运行可靠性、使用寿命这三个核心指标。轴承的整体厚度经过反复校核，既保证足够的结构强度，在最大轴向载荷下不会出现压溃变形，又不会占用过多的泵体轴向空间，避免增加泵体的整体长度，影响潜水泵在6英寸井管内的下入顺畅度。轴承的外圆与轴承座腔体采用小间隙配合，既可以保证轴承安装后不会出现径向窜动，又能够在热胀冷缩时留有足够的伸缩空间，避免出现卡滞问题。

　　在选型适配时，需要注意这款推力轴承的承载能力匹配6英寸潜水泵的常规扬程范围，能够覆盖大多数农用供水、民用深井取水的工况需求，安装时只需要保证摩擦端面清洁，没有磕碰损伤，套入泵轴后到位即可，不需要额外的固定连接件，依靠轴向的压紧力就可以实现可靠固定。日常维护中，只要潜水泵运行时没有出现异常的轴向窜动、电流突然升高的情况，就不需要特意拆解检查推力轴承的状态，正常水质条件下的使用寿命可以覆盖潜水泵的一个大修周期，减少了深井泵的维修频次，降低了用户的使用成本。
