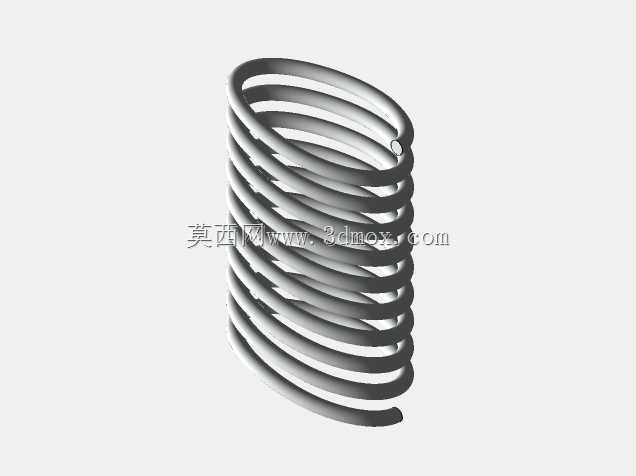

非标椭圆截面螺旋压缩弹簧结构设计

　　在空间受限的异形安装腔体内，常规圆柱螺旋弹簧往往无法适配安装边界的椭圆轮廓，容易出现弹簧与腔壁剐蹭、偏载受力不均、行程不足等问题，这类场景下椭圆截面的螺旋弹簧就成为了更适配的选型方案。这类弹簧的截面轮廓贴合椭圆安装位的内壁走向，在相同的安装空间内可以获得更长的有效圈数，进而在有限的压缩行程内提供更线性的弹力输出，避免圆柱弹簧在异形腔体内偏斜导致的弹力突变、早期疲劳失效问题。从实际应用场景来看，这类椭圆弹簧常被用在通讯手持设备的按键回弹结构、小型电子舱门的阻尼复位结构、异形卡扣的弹性抵接部位，还有部分紧凑型气动元件的内部复位结构中，这些场景的安装空间往往不是规则的圆形腔体，而是随产品外壳轮廓走形的椭圆或长圆形槽位，

　　常规圆柱弹簧要么放不进去，要么装入后活动间隙过大，按压时出现卡滞。做这类弹簧的三维结构设计时，首先要确认安装边界的长短轴尺寸，弹簧的外圈椭圆轮廓要和安装腔内壁保留0.2-0.5mm的单边间隙，避免弹簧压缩时外径胀大剐蹭腔壁，同时要保证弹簧内圈不会和中间的导向柱发生干涉，如果是无导向的安装场景，还要核算长轴方向的弹簧刚度，避免长轴侧的簧圈受力后出现侧弯变形。设计螺旋扫掠路径的时候，不能直接用固定螺距的椭圆螺旋线，要根据两端的并紧磨平要求调整首尾两圈的螺距渐变，保证两端的支撑圈贴合平整，装配后弹簧不会出现倾斜。簧丝直径的选择要结合所需的工作载荷、压缩行程来核算，椭圆弹簧的刚度计算不能直接套用圆柱弹簧的公式，

　　要考虑长短轴方向的截面惯性矩差异，长轴方向的抗弯模量更小，相同变形量下的应力会比同中径的圆柱弹簧更高，所以设计时要适当调整有效圈数，把最大切应力控制在材料的许用应力范围内，避免长期交变载荷下出现断裂。从外形尺寸的适配性来说，这类弹簧的自由高度要比安装腔的深度高出15%-30%的预压量，保证装配后有初始预紧力，不会在设备振动时出现窜动异响；两端并紧磨平的支撑圈长度要控制在0.75-1.25圈，磨平后的端面平面度要保证在0.1mm以内，这样装配后弹簧的受力轴线和安装面垂直，不会出现偏载。很多新手在建模这类弹簧的时候容易出现扫掠失败、簧丝扭转的问题，核心原因是扫掠路径的法向没有连续过渡，做螺旋线的时候要分段调整每一圈的椭圆截面角度，

　　保证簧丝沿着螺旋路径自然扭转，不会出现局部的应力集中折角；另外还要注意弹簧并圈位置的间隙，工作状态下相邻簧圈之间要保留至少0.1mm的间隙，避免压缩到位后出现并圈碰磨，影响弹力输出的线性度。在实际选型替换的时候，如果现场没有现成的椭圆弹簧，也可以通过调整圆柱弹簧的中径临时替代，但长期使用还是建议采用匹配安装轮廓的椭圆弹簧，尤其是在高频往复运动的部位，适配轮廓的弹簧疲劳寿命会比强行装入的圆柱弹簧高30%以上，也能避免长期剐蹭腔壁产生的金属碎屑污染设备内部结构。做结构验证的时候，要重点模拟弹簧在最大压缩量下的应力分布，重点检查长轴侧簧圈的内侧应力，这个位置是椭圆弹簧最容易出现疲劳裂纹的部位，如果应力超出许用值，可以通过适当加大长轴尺寸、增加有效圈数、更换更高强度的弹簧钢丝材料来调整，不要盲目加大簧丝直径，不然会导致弹簧刚度过大，操作手感变硬或者复位力超出设计要求。
