离心泵闭式叶轮结构三维建模

　　在流体输送类设备的核心部件设计中，离心泵叶轮是直接决定水力效率、运行稳定性的核心过流零件，这类闭式叶轮结构主要应用在清水输送、暖通循环、工业给排水、低压化工介质输送等常规离心泵工况中，区别于开式、半开式叶轮，闭式结构自带前后盖板，能最大程度减少叶轮腔内部的介质回流损失，适配输送不含大颗粒杂质的清洁流体工况。从实际运行逻辑来看，叶轮随泵轴高速旋转时，会通过叶片对叶轮流道内的介质做功，将电机输入的机械能转化为介质的压力能与动能，介质从叶轮中心的吸水口进入，沿叶片间的流道被甩向叶轮外缘，最终进入泵壳的蜗室完成动能到压力能的转换，整个做功过程中，叶轮的叶片型线、流道截面变化、前后盖板的曲率设计，都会直接影响泵的扬程、效率以及气蚀余量参数。

　　做这个叶轮的三维建模时，首先要匹配对应泵型的水力设计参数，先确定叶轮的进出口直径：进口直径要匹配泵的吸入管径，保证介质进入叶轮时的流速在合理区间，避免流速过高引发进口气蚀；出口直径则要匹配泵的设计扬程参数，结合叶片出口安放角来确定，常规低比转速离心泵的叶片出口角多在20°到30°区间，兼顾扬程特性与效率表现。叶片采用后弯式圆柱叶片设计，这类叶片加工难度低，水力性能稳定，适合中小流量高扬程的离心泵工况，建模时要保证叶片表面的顺滑过渡，不能出现局部凸起或者曲率突变，否则运行时会在流道内形成局部涡流，不仅会拉低整体运行效率，还会引发额外的水力振动，长期运行会导致叶轮疲劳损坏。前后盖板的厚度设计要兼顾结构强度与流道过流面积，

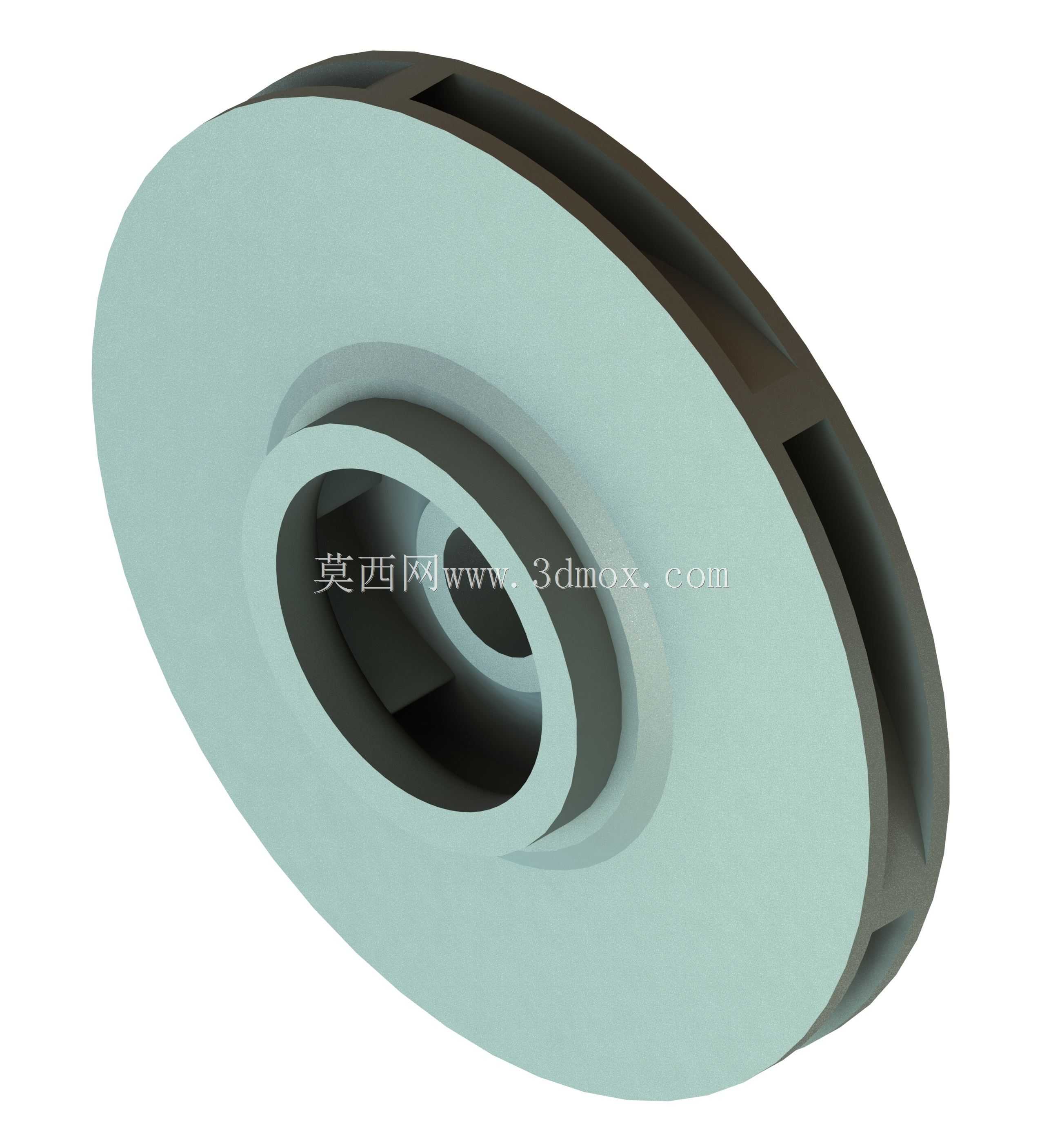

　　前盖板靠近吸水口的位置做圆弧过渡设计，减少介质进入流道时的撞击损失，后盖板中心位置设计有与泵轴配合的轮毂孔，轮毂的长度要保证和轴的配合长度足够，传递扭矩时不会出现应力集中，同时轮毂位置要做密封配合面的精度预留，适配泵腔的机械密封或者填料密封结构，避免介质从轴封位置泄漏。安装边界上，叶轮的后端面要和轴套端面贴合定位，通过叶轮螺母锁紧在泵轴上，装配时要保证叶轮中心和泵壳的蜗室中心对齐，偏心量控制在允许的形位公差范围内，否则运行时会出现径向力不平衡，引发泵组振动超标、轴承发热等问题。叶轮外缘和泵壳蜗室之间的间隙要控制在合理范围，间隙过大会导致介质从叶轮外缘回流到吸入侧，拉低泵的容积效率，间隙过小则可能在泵轴窜动时出现叶轮和泵壳的刮擦，

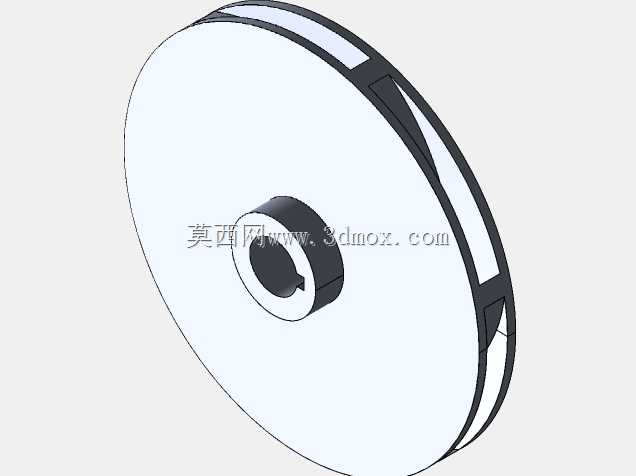

　　引发设备故障。从结构特性来看，这个闭式叶轮的流道是完全封闭在前后盖板之间的，相比开式叶轮，它的容积效率更高，相同功率下能获得更高的输出扬程，但是对输送介质的清洁度要求更高，如果介质中含有长纤维或者大直径固体颗粒，很容易卡在叶片流道内造成堵塞，因此这类叶轮更多适配清洁介质的输送场景。建模过程中还要注意叶片和前后盖板的结合位置做圆角过渡，一方面是减少铸造或者加工时的应力集中，避免铸件出现裂纹缺陷，另一方面是减少介质在流道拐角位置的流动死区，让介质在流道内的流动更顺畅，降低局部水力损失。轮毂位置的键槽设计要匹配泵轴的平键尺寸，键槽的位置要做对称度公差约束，保证叶轮旋转时的动平衡性能，高速运行的离心泵叶轮做完三维建模后，还需要根据模型做动平衡校核，去除不平衡量，避免运行时出现过大的离心力导致轴承过早损坏。另外，前盖板的吸水口位置设计有密封环配合面，和泵体上的口环形成间隙密封，这个配合面的圆柱度公差要严格控制，保证密封间隙均匀，长期运行磨损后可以单独更换口环，不需要更换整个叶轮，降低设备的维护成本。在实际选型替换时，需要核对叶轮的进出口直径、轮毂孔径、键槽尺寸、叶片数量以及叶轮的总宽度，保证替换件和原泵的安装尺寸完全匹配，同时要核对叶片的型线是否一致，否则即使安装尺寸匹配，也会因为水力特性不符导致泵的流量扬程达不到设计要求，甚至出现运行电流过载的问题。
